Napięcie prądu bywa potocznym skrótem myślowym na napięcie elektryczne, czyli różnicę potencjałów między dwoma punktami obwodu. To właśnie ono decyduje, czy ładunki zaczną się poruszać, jak zachowają się urządzenia i dlaczego w gniazdku mamy 230 V, a elektronika często pracuje na znacznie niższych wartościach. Poniżej wyjaśniam ten temat prosto, ale bez spłycania: od definicji, przez pomiar, aż po praktyczne znaczenie w domu i instalacji fotowoltaicznej.
Najkrócej: napięcie to różnica potencjałów, a nie to samo co natężenie
- Napięcie mówi o „napędzie” obwodu i podaje się je w woltach (V).
- Natężenie mówi o tym, ile ładunku faktycznie płynie, i mierzy się je w amperach (A).
- W Polsce standardem w gniazdku jest 230 V AC, 50 Hz.
- Woltomierz włącza się równolegle, a nie szeregowo.
- Wyższe napięcie nie oznacza automatycznie większej mocy, bo liczy się też prąd i opór.
- W fotowoltaice napięcie musi pasować do zakresu falownika i warunków pracy modułów.
Czym napięcie różni się od natężenia i mocy
Ja najczęściej tłumaczę to tak: napięcie jest napędem, natężenie jest przepływem, a moc pokazuje, jak szybko energia jest zużywana lub oddawana. Te trzy pojęcia są ze sobą powiązane, ale nie wolno ich mieszać, bo każdy z nich odpowiada na inne pytanie.
Formalnie napięcie to stosunek pracy wykonanej przy przenoszeniu ładunku do wartości tego ładunku. W zapisie fizycznym wygląda to tak: U = W / q, a jednostką jest wolt, czyli 1 V = 1 J / C. To brzmi szkolnie, ale daje bardzo praktyczne spojrzenie: napięcie mówi, ile energii przypada na każdy kulomb ładunku.
Natężenie prądu opisuje już sam ruch ładunków, a moc łączy obie wielkości w jeden wynik. W praktyce korzystam z prostych zależności: U = I × R oraz P = U × I. Dzięki temu łatwo zobaczyć, że przy tym samym napięciu większy opór ogranicza prąd, a większe obciążenie zwiększa pobór mocy.
Jest jeszcze ważna rzecz: napięcie może istnieć nawet wtedy, gdy prąd nie płynie, na przykład w baterii, która nie jest podłączona do żadnego odbiornika. Kiedy te trzy wielkości przestają się mieszać, łatwiej czytać oznaczenia i szybciej wykrywać błędy w instalacji. Następny krok to zrozumienie samej różnicy potencjałów.
Różnica potencjałów wyjaśniona na prostym przykładzie
Najprostszy obraz, jaki mam w głowie, to porównanie do wody na dwóch różnych poziomach. Sama woda nie „chce” płynąć, dopóki nie ma różnicy wysokości. W elektryce rolę tej różnicy pełni właśnie potencjał elektryczny: przepływ pojawia się dopiero między dwoma punktami o różnych potencjałach.
To dlatego nie mówimy o napięciu „w punkcie”, tylko między punktami obwodu. Jeden zacisk baterii może mieć wyższy potencjał, drugi niższy, a między nimi powstaje różnica, która wymusza ruch ładunków. Podobnie działa alternator, zasilacz czy falownik w instalacji PV: każde z tych urządzeń utrzymuje odpowiedni poziom napięcia po swojej stronie obwodu.
W praktyce to rozróżnienie pomaga też zrozumieć, dlaczego przewód sam z siebie nie „robi” prądu. Potrzebne jest źródło napięcia, zamknięty obwód i odbiornik, który pozwoli energii się przekształcać. Taki obraz przydaje się szczególnie wtedy, gdy trzeba przejść od definicji do realnych wartości na urządzeniach. To prowadzi wprost do liczb, które widzisz w domu i na tabliczkach znamionowych.
Jak czytać wolty w domu i na urządzeniach
W Polsce standardem w sieci domowej jest 230 V prądu zmiennego o częstotliwości 50 Hz. To oznacza, że sprzęt podłączany do gniazdka musi być do takiego zasilania przystosowany albo musi przejść przez zasilacz, który obniży napięcie do poziomu odpowiedniego dla elektroniki.
Na etykiecie urządzenia szukam zwykle trzech rzeczy: wartości napięcia, rodzaju prądu oraz ewentualnej częstotliwości. Symbol V~ oznacza prąd zmienny, a V⎓ prąd stały. To drobiazg, ale bardzo ważny, bo sprzęt do 230 V AC nie powinien być zasilany jak urządzenie 12 V DC i odwrotnie.
| Przykład | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Bateria AA | 1,5 V DC | Wystarcza do prostych urządzeń, ale nie zasili sprzętu sieciowego bez przetwornicy. |
| Akumulator samochodowy | 12 V DC | To dobry punkt odniesienia dla instalacji niskonapięciowych i osprzętu mobilnego. |
| Gniazdko domowe | 230 V AC, 50 Hz | To standard dla większości odbiorników w domu, biurze i warsztacie. |
| Łańcuch fotowoltaiczny | Zależy od liczby modułów i falownika | Musi mieścić się w zakresie pracy instalacji, a nie tylko „dać się podłączyć”. |
Dla mnie najważniejsza granica jest prosta: wolty mówią o zgodności zasilania, a waty o zapotrzebowaniu mocy. Urządzenie może pracować przy tym samym napięciu co inne, ale zużywać zupełnie inną ilość energii. Samo odczytanie liczby to jednak dopiero połowa roboty, bo w praktyce najczęściej trzeba jeszcze ją zmierzyć.
Jak mierzyć napięcie bez pomyłek
Jeśli mierzę napięcie, zawsze zaczynam od prostego pytania: czy mam do czynienia z prądem zmiennym, czy stałym? Od tego zależy ustawienie miernika. Dla sieci domowej wybieram tryb V~, a dla baterii, akumulatora, panelu albo obwodu DC ustawiam V⎓. To pierwsza rzecz, która eliminuje większość błędów.
Jak podłączyć miernik
- Ustaw odpowiedni tryb pomiaru i, jeśli trzeba, zacznij od najwyższego zakresu.
- Przewody pomiarowe włóż do właściwych gniazd w multimetrze.
- Podłącz końcówki równolegle do punktów, między którymi chcesz zmierzyć napięcie.
- Odczytaj wartość i porównaj ją z napięciem nominalnym urządzenia lub obwodu.
Przeczytaj również: Kogenerator - Jak działa i kiedy naprawdę się opłaca?
Czego nie robić
- Nie wpinać miernika szeregowo, bo to metoda do pomiaru natężenia, nie napięcia.
- Nie mylić trybu pomiaru prądu z pomiarem napięcia.
- Nie zakładać, że wynik będzie identyczny w AC i DC.
- Nie lekceważyć 230 V w sieci ani napięcia w stringach PV, bo tam błąd ma realne konsekwencje.
Woltomierz pokazuje różnicę potencjałów między dwoma punktami, więc włącza się go równolegle. To detal, ale właśnie ten detal najczęściej decyduje o poprawnym odczycie. Najwięcej problemów pojawia się jednak nie przy samym pomiarze, tylko przy dopasowaniu napięcia do całej instalacji.
Co napięcie oznacza w instalacji fotowoltaicznej
W fotowoltaice napięcie ma większe znaczenie, niż wielu osobom się wydaje. Ja patrzę na nie nie tylko jako na parametr „czy działa”, ale jako na informację, czy moduły, przewody i falownik są do siebie dopasowane. To ważne zarówno przy projektowaniu nowej instalacji, jak i przy diagnozowaniu spadków uzysku.

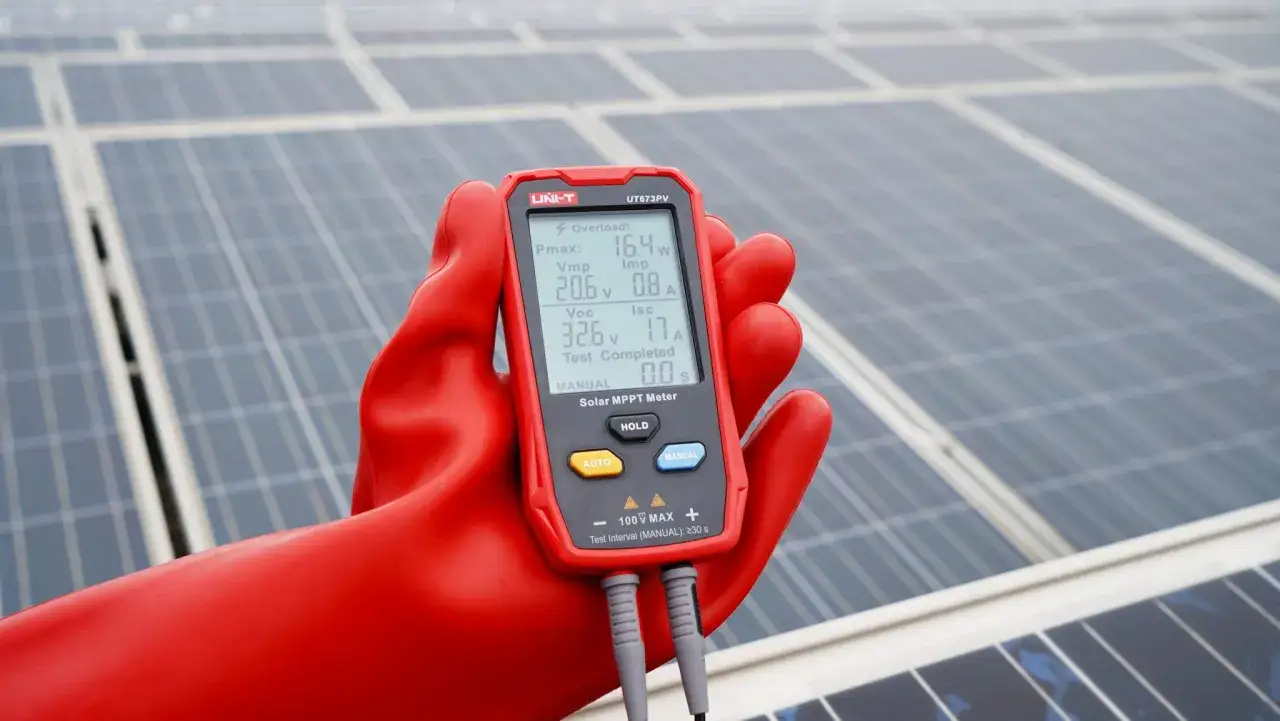

W dokumentacji modułów spotkasz między innymi pojęcia Voc i Vmp. Voc to napięcie jałowe, czyli wartość bez obciążenia, a Vmp to napięcie w punkcie maksymalnej mocy, czyli podczas normalnej pracy modułu. Różnica między nimi ma znaczenie praktyczne, bo zimą napięcie paneli zwykle rośnie, a latem spada. Projektując łańcuch, trzeba więc uwzględnić temperaturę, nie tylko warunki z jednego słonecznego dnia.
To samo dotyczy falownika. Jeśli napięcie po stronie DC jest zbyt niskie, urządzenie może nie wystartować albo startować z opóźnieniem. Jeśli jest zbyt wysokie, system może wejść w błąd albo pracować poza bezpiecznym zakresem. Do tego dochodzi spadek napięcia na przewodach: im dłuższy kabel i im większy prąd, tym większa strata. W praktyce to właśnie dlatego dobór przekroju przewodów i długości tras kablowych ma tak duże znaczenie dla uzysku energii.
Jest też ważny, często pomijany wniosek: wyższe napięcie nie jest samo w sobie ani dobre, ani złe. Przy tej samej mocy może pozwolić na mniejszy prąd i mniejsze straty, ale tylko wtedy, gdy cała instalacja jest do tego zaprojektowana. Jeśli rozumiesz ten mechanizm, możesz ocenić instalację bez zgadywania i bez późnych poprawek.
Co sprawdzić, zanim uznasz napięcie za problem
- Porównaj napięcie nominalne urządzenia z napięciem źródła zasilania.
- Sprawdź rodzaj prądu, czyli AC albo DC, zanim podłączysz sprzęt lub miernik.
- Oceń długość przewodów i ich przekrój, bo to wpływa na spadki napięcia.
- W instalacji PV uwzględnij temperaturę, zakres falownika i parametry modułów z dokumentacji.
- Nie zakładaj, że wyższe napięcie oznacza większą moc; o wyniku decydują też prąd i opór.
Dla mnie to najpraktyczniejsza perspektywa: najpierw sprawdzam napięcie, potem dopiero pytam o natężenie, moc i straty. Wtedy od razu widać, czy sprzęt, sieć i ewentualna instalacja PV są do siebie dopasowane, czy tylko pozornie „działają”.
