W sterowaniu elektroniką liczy się nie tylko to, czy sygnał jest włączony, ale przez jak długi czas pozostaje w stanie wysokim. To właśnie ten stosunek nazywa się współczynnikiem wypełnienia i od niego zależy średnia moc, jasność LED, prędkość silnika czy zachowanie przetwornicy impulsowej. Poniżej wyjaśniam to bez nadmiaru teorii: jak liczyć wypełnienie, jak je mierzyć, gdzie ma znaczenie i kiedy łatwo pomylić je z innym parametrem, zwłaszcza w fotowoltaice.
Najkrócej chodzi o proporcję czasu „on” do całego okresu
- Wypełnienie PWM liczy się jako czas stanu wysokiego podzielony przez cały okres.
- 50% nie oznacza zawsze 50% mocy, ale w prostych układach zwykle daje wartość średnią zbliżoną do połowy zasilania.
- Częstotliwość mówi, jak szybko sygnał przełącza się między stanami, a wypełnienie mówi, jak długo trwa stan wysoki.
- W LED, silnikach i przetwornicach impulsowych to właśnie wypełnienie steruje energią dostarczaną do obciążenia.
- W fotowoltaice podobnie brzmiący termin oznacza inny parametr ogniwa PV, więc kontekst ma znaczenie.
Czym jest wypełnienie sygnału prostokątnego
Jeśli rozkładam sygnał prostokątny na czynniki pierwsze, patrzę na trzy rzeczy: czas stanu wysokiego, czas stanu niskiego i cały okres. Gdy impuls trwa 250 mikrosekund w okresie 1 milisekundy, sygnał jest aktywny przez jedną czwartą cyklu, czyli ma 25% wypełnienia. To parametr opisujący czas, a nie samą amplitudę, dlatego duty cycle można znać nawet wtedy, gdy napięcie pozostaje stałe.
W praktyce zapisuję to najprościej jako D = ton / T, gdzie T to okres, a ton to czas stanu wysokiego. Po przeliczeniu na procenty dostaję D% = (ton / T) × 100%. Dla 0% sygnał jest wyłączony, a dla 100% jest ciągle w stanie wysokim, więc nie ma już modulacji impulsowej. To prowadzi prosto do pytania, jak policzyć to na konkretnych liczbach i co z tego wynika dla odbiornika.
Jak policzyć je w praktyce
Najwygodniej myśleć o wypełnieniu w dwóch krokach: najpierw mierzę czas stanu wysokiego, potem dzielę go przez cały okres. Jeśli mam sygnał o okresie 1 ms i stan wysoki trwa 0,5 ms, wynik jest oczywisty: 50%. Jeśli impuls trwa 0,1 ms przy tym samym okresie, dostaję 10%. To banalne rachunkowo, ale bardzo ważne, bo ten sam procent może dawać różny efekt w zależności od obciążenia i częstotliwości.
| Czas stanu wysokiego | Okres | Wypełnienie | Orientacyjna wartość średnia przy 12 V | Co to zwykle oznacza |
|---|---|---|---|---|
| 0,25 ms | 1 ms | 25% | około 3 V | Słabsze świecenie LED, mniejsza energia dla silnika |
| 0,5 ms | 1 ms | 50% | około 6 V | Środek zakresu, często punkt odniesienia przy testach |
| 0,75 ms | 1 ms | 75% | około 9 V | Wyraźnie większa moc, szybsza reakcja obciążenia |
Ten prosty przelicznik działa dobrze wtedy, gdy obciążenie i układ pośredniczący uśredniają przebieg, na przykład przez indukcyjność, filtr lub bezwładność mechaniczną. Jeśli sygnał steruje czymś bardzo szybkim albo bardzo czułym na kształt impulsu, sama średnia nie wystarczy do pełnego opisu sytuacji. Właśnie dlatego obok wypełnienia zawsze sprawdzam jeszcze częstotliwość.
Dlaczego częstotliwość i wypełnienie to nie to samo
To jeden z najczęstszych skrótów myślowych: ktoś ustawia 30% i zakłada, że temat jest załatwiony. Nie jest. Dwa sygnały o tym samym wypełnieniu mogą działać zupełnie inaczej, jeśli jeden ma 500 Hz, a drugi 20 kHz. W obu przypadkach stan wysoki trwa przez 30% cyklu, ale układ dostaje inną liczbę przełączeń na sekundę.
W praktyce częstotliwość wpływa na to, czy pojawia się migotanie, pisk, zakłócenia i straty przełączania, a wypełnienie wpływa na to, ile energii średnio trafia do obciążenia. Przy zbyt niskiej częstotliwości LED potrafi migotać, a niektóre silniki wydają słyszalny dźwięk. Przy zbyt wysokiej częstotliwości rosną straty w tranzystorach i sterowniku, więc układ może się niepotrzebnie grzać. Dobrze zaprojektowane sterowanie zawsze szuka kompromisu między tymi dwoma parametrami, a nie traktuje ich zamiennie.
Skoro to już jasne, warto zobaczyć, gdzie taki parametr naprawdę decyduje o zachowaniu całego układu, a nie tylko o wartości na ekranie.
Gdzie ten parametr naprawdę steruje energią
Najczęściej widzę go w układach, które mają coś regulować płynnie, ale bez klasycznego zmieniania napięcia analogowego. To właśnie dlatego PWM stał się tak popularny w elektronice mocy: jest prosty, skuteczny i łatwy do sterowania z mikrokontrolera.

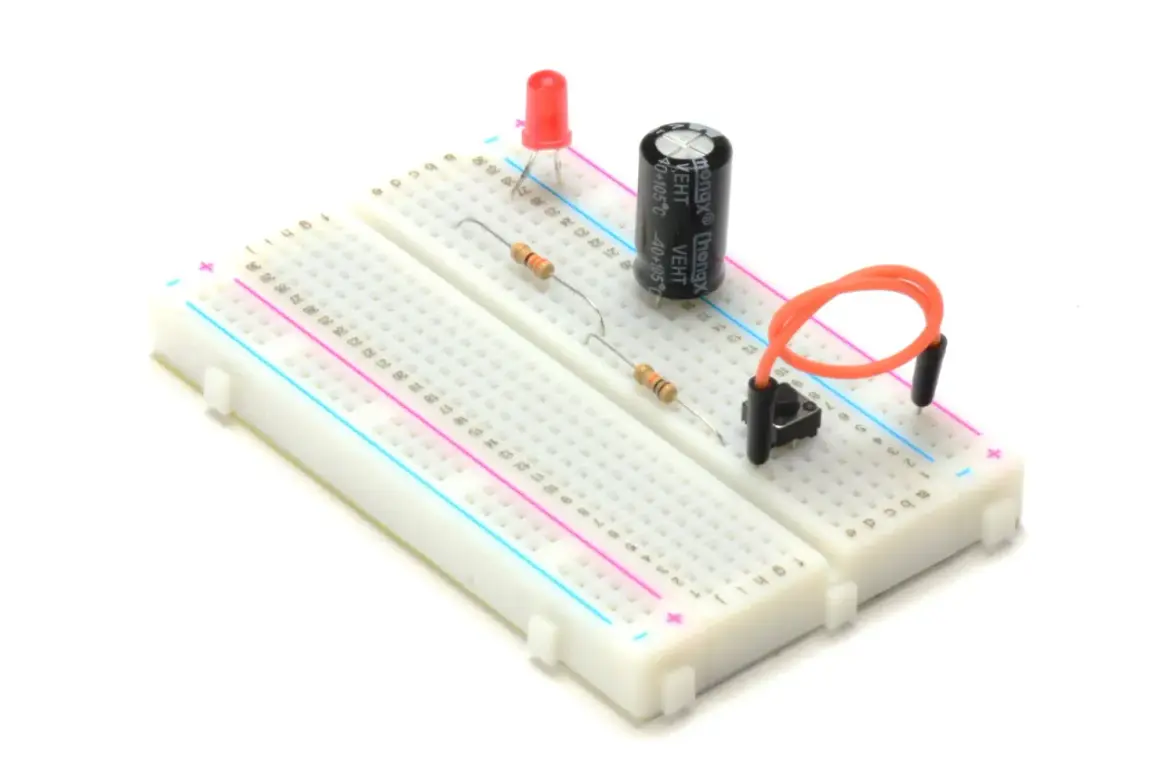

Oświetlenie LED
W LED-ach wypełnienie zwykle przekłada się na jasność. Im dłużej impuls pozostaje w stanie wysokim, tym więcej energii dostaje dioda w uśrednieniu. W praktyce dobrze zaprojektowany sterownik ogranicza migotanie i trzyma częstotliwość na poziomie, który nie męczy wzroku ani nie psuje nagrań kamerą. Jeśli ktoś ściemnia LED-y tanim układem bez porządnej filtracji, szybko zobaczy różnicę między teorią a rzeczywistością.
Silniki i wentylatory
W napędach prądu stałego wyższe wypełnienie zwykle oznacza większą prędkość lub większy moment, ale reakcja nie jest natychmiastowa, bo mechanika ma swoją bezwładność. To ważne rozróżnienie: elektronika przełącza się szybko, natomiast wał silnika rozpędza się wolniej. Dzięki temu można płynnie sterować ruchem bez dokładania skomplikowanego zasilacza liniowego.
Przeczytaj również: Co to jest masa w elektryce i dlaczego jest tak ważna w układach?
Przetwornice i ładowanie z PV
W przetwornicach impulsowych wypełnienie jest jednym z głównych pokręteł sterujących energią. W układach step-down, step-up albo buck-boost to właśnie od niego zależy, jak długo klucz pozostaje załączony i ile energii trafia do cewki, a potem do obciążenia. W systemach z panelami słonecznymi sprawa robi się jeszcze ciekawsza, bo sterownik ładowania albo MPPT, czyli algorytm szukający punktu maksymalnej mocy, sam dobiera wypełnienie tak, by panel pracował możliwie blisko optimum. Sam moduł PV nie „ma” wypełnienia PWM wprost, ale przetwornica po stronie elektroniki mocy już jak najbardziej.
To prowadzi do kolejnej pułapki: w praktyce łatwo pomylić pojęcia z różnych dziedzin, szczególnie gdy w grę wchodzi fotowoltaika.
Najczęstsze błędy przy odczycie i ustawianiu
Największe problemy nie biorą się z samej definicji, tylko z błędnych założeń. Ja zwykle widzę te same pomyłki:
- Mylenie procentu z mocą. 50% wypełnienia nie oznacza automatycznie 50% mocy, bo wszystko zależy od obciążenia, sprawności sterownika i sposobu filtracji sygnału.
- Ignorowanie częstotliwości. Ten sam procent przy zbyt niskiej częstotliwości może dawać migotanie, pisk albo niestabilną pracę układu.
- Pomiary „na oko”. Multimetr bez funkcji pomiaru duty cycle pokaże wartość uśrednioną, ale nie powie, jak wygląda cały przebieg.
- Zakładanie, że każde obciążenie reaguje tak samo. LED z rezystorem, silnik i przetwornica to trzy różne światy.
- Pomijanie martwego czasu. W mostkach H i bardziej złożonych układach krótkie przerwy między przełączeniami chronią tranzystory przed zwarciem, więc sam procent nie opisuje całej historii.

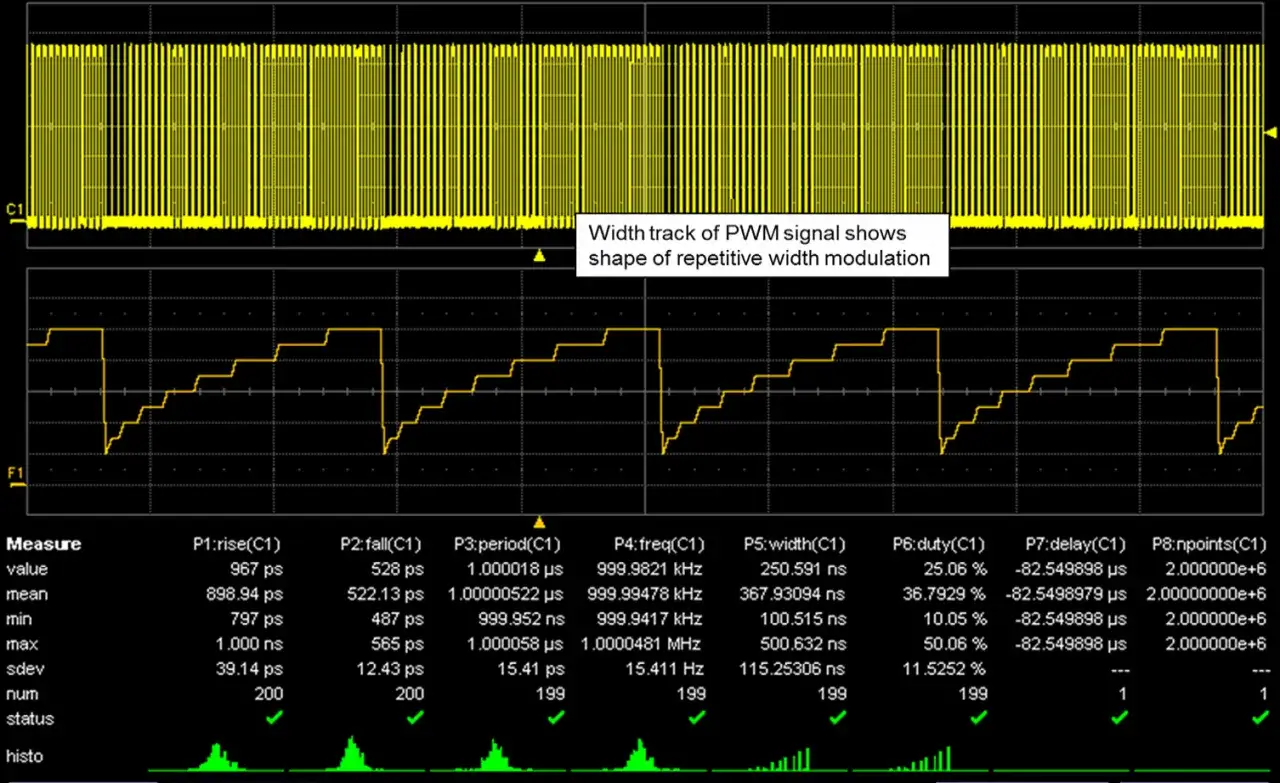

Jeśli mierzę taki sygnał, najpierw sprawdzam oscyloskopem czas stanu wysokiego i okres, a dopiero potem wyciągam wnioski o mocy czy jasności. To oszczędza sporo nerwów, bo na wykresie widać od razu, czy problem tkwi w sterowaniu, czy w samym obciążeniu. Następny krok to rozdzielenie tego pojęcia od podobnie brzmiącego parametru w fotowoltaice.
Jak odróżnić wypełnienie PWM od parametru ogniwa PV
Tu pojawia się zamieszanie językowe, które naprawdę warto rozbroić. W fotowoltaice współczynnik wypełnienia ogniwa PV opisuje coś innego niż PWM: nie czas włączenia, tylko to, jak dobrze charakterystyka prądowo-napięciowa zbliża się do prostokąta. W uproszczeniu chodzi o stosunek mocy maksymalnej do iloczynu prądu zwarciowego i napięcia jałowego. Im bliżej prostokąta jest krzywa ogniwa, tym lepiej zachowuje się ono pod kątem jakości i strat wewnętrznych.
| Pojęcie | Co opisuje | Jak to czytać | Typowy kontekst |
|---|---|---|---|
| Wypełnienie PWM | Udział czasu stanu wysokiego w całym okresie | ton / T | LED, silniki, przetwornice, sterowniki |
| Fill factor ogniwa PV | „Prostokątność” charakterystyki I-V ogniwa | Pmax / (Isc × Voc) | Ocena jakości ogniwa i modułu fotowoltaicznego |
Najprościej mówiąc: w jednym przypadku patrzę na czas, w drugim na kształt charakterystyki elektrycznej. To podobieństwo nazwy jest mylące, ale fizyka jest inna. W instalacji PV oba pojęcia mogą występować jednocześnie, tylko w różnych miejscach układu: fill factor opisuje panel, a duty cycle ustawia elektronika sterująca energią z panelu do akumulatora albo sieci.
Gdy to rozróżnienie mam już z głowy, zostaje najważniejsza część praktyki: jak ustawić układ tak, żeby działał stabilnie i przewidywalnie.
Na co patrzę, gdy układ ma naprawdę sterować energią
Jeśli ustawiam sterowanie od zera, zaczynam od trzech pytań: czy obciążenie toleruje daną częstotliwość, czy sterownik ma zapas prądowy i termiczny oraz czy sposób pomiaru w ogóle pokazuje to, co chcę ocenić. To prostsze niż dłubanie w procentach bez kontekstu, a daje dużo lepsze efekty.
- Sprawdzam, czy układ nie wprowadza migotania, pisku albo zakłóceń radiowych.
- Patrzę, czy tranzystor, driver i elementy bierne nie grzeją się nadmiernie przy wybranej częstotliwości.
- Weryfikuję, czy źródło zasilania ma sensowną dynamikę, szczególnie przy pracy z panelami PV i przetwornicą MPPT.
- Jeśli testuję PWM, używam oscyloskopu albo miernika z odpowiednią funkcją, a nie tylko wartości „na wyczucie”.
Najbardziej praktyczna definicja jest prosta: to udział czasu, w którym sygnał jest aktywny, w całym cyklu. Jeśli rozumiesz ten jeden stosunek, dużo łatwiej czytasz noty katalogowe, ustawiasz sterowniki LED, kontrolujesz silniki i interpretujesz pracę przetwornicy w instalacji PV. A to w elektronice daje realną przewagę, bo zamiast zgadywać, zaczynasz sterować energią świadomie.
