Mała zworka na płycie głównej albo w module sterującym potrafi zmienić tryb pracy całego urządzenia: zresetować ustawienia, odblokować funkcję serwisową albo wskazać, które wejście ma być aktywne. W praktyce to jeden z tych drobiazgów, które wyglądają niepozornie, a decydują o tym, czy sprzęt uruchomi się poprawnie i bezpiecznie. Poniżej wyjaśniam, jak działa ten element, gdzie się go używa, jak rozpoznać jego warianty i jak nie popełnić prostego, ale kosztownego błędu.
Najważniejsze informacje w skrócie
- To mały element, który łączy dwa piny i zamyka obwód albo zmienia konfigurację urządzenia.
- Najczęściej spotyka się go na płytach głównych, modułach automatyki, kontrolerach i sprzęcie serwisowym.
- Standardowy raster złączy goldpin to zwykle 2,54 mm.
- Przed przestawieniem trzeba odłączyć zasilanie i sprawdzić opis na laminacie lub w instrukcji.
- Najczęstsze problemy to zła pozycja kapturka, uszkodzenie pinów i zwarcie niewłaściwych styków.
Czym jest ten mały mostek i gdzie spotkasz go najczęściej
W najprostszej wersji to niewielki kapturek przewodzący, który zakłada się na dwa wystające piny, zwykle typu goldpin. Jego zadanie jest banalne: połączyć styki wtedy, gdy urządzenie ma działać w określonym trybie, i rozłączyć je, gdy konfiguracja ma wrócić do ustawień domyślnych. Właśnie dlatego ten element pojawia się nie tylko w komputerach, ale też w sterownikach, interfejsach komunikacyjnych, przekaźnikach i prostych modułach elektronicznych.
Najczęściej widzę go tam, gdzie producent chce dać użytkownikowi albo serwisowi szybki wybór bez grzebania w lutowaniu. Na płytach głównych służy do resetu pamięci ustawień, w modułach automatyki do wyboru adresu albo trybu pracy, a w urządzeniach pomiarowych do przełączania zakresu lub terminacji magistrali. To nie jest element „od wszystkiego”, tylko bardzo konkretny mechanizm konfiguracji, dlatego zawsze liczy się opis przy pinach i dokumentacja sprzętu.
W praktyce pomaga myśleć o nim jak o ręcznym przełączniku w wersji ultra prostej: zamiast naciskać przycisk, zakładasz mostek i urządzenie odczytuje stan jako zamknięty obwód. Gdy już to rozumiesz, łatwiej przewidzieć, co stanie się po zmianie ustawienia, a to prowadzi nas do tego, jak ten mechanizm działa na płycie głównej i w sprzęcie serwisowym.
Jak działa na płycie głównej i co faktycznie zmienia

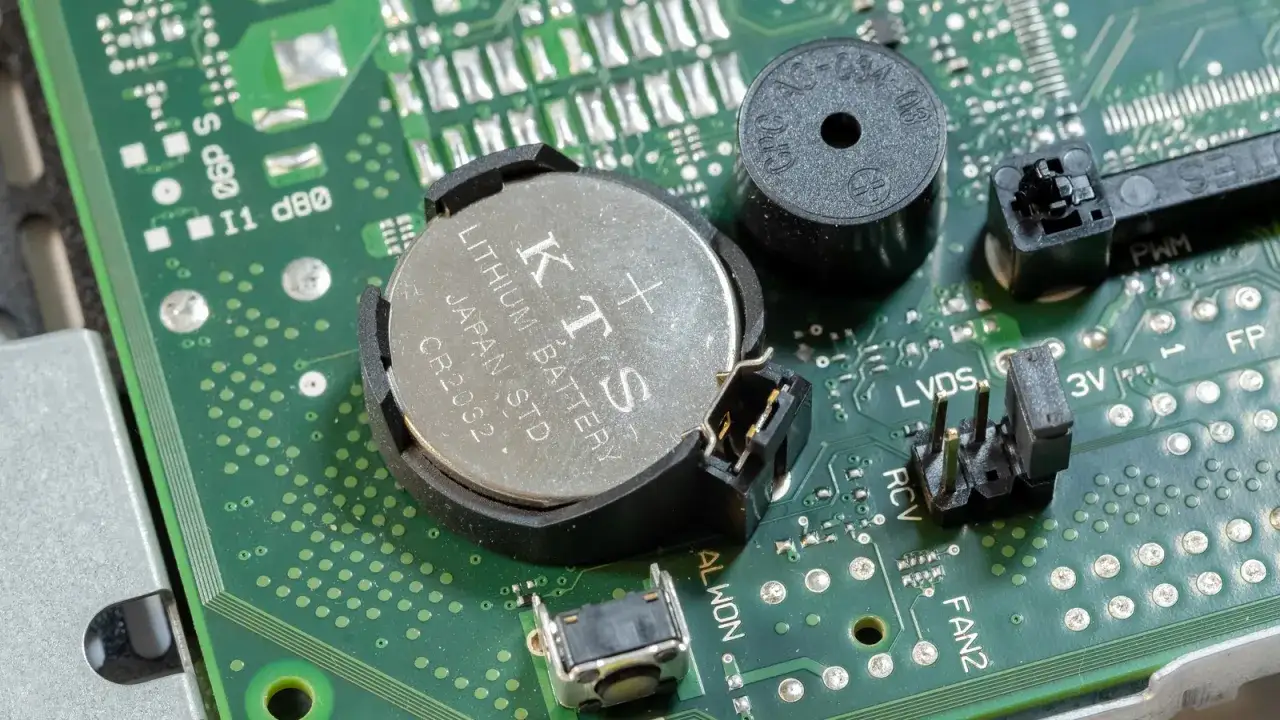

Na płycie głównej taki mostek najczęściej wpływa na ustawienia zapisane w pamięci CMOS, czyli niewielkim obszarze przechowującym parametry startowe BIOS-u lub UEFI. Gdy producent przewidział odpowiednie piny, ich chwilowe zwarcie pozwala przywrócić wartości domyślne, skasować błędną konfigurację albo odblokować funkcję serwisową. W instrukcjach ASUS i ASRock przy operacji resetu CMOS zwykle pojawia się krótki czas rzędu 5-15 sekund, ale dokładna procedura zależy od modelu.
Nie chodzi wyłącznie o reset. W zależności od sprzętu taki element może też ustawiać:
- tryb pracy urządzenia, na przykład normalny albo serwisowy,
- źródło lub zakres zasilania,
- adres urządzenia na magistrali komunikacyjnej,
- terminację połączenia, czyli dopasowanie końca linii do transmisji,
- ochronę przed zapisem lub odczytem.
W komputerze najczęściej użytkownik spotyka się z oznaczeniami typu CLR_CMOS, CLRTC albo podobnymi skrótami na laminacie. W innych urządzeniach nazwa będzie inna, ale zasada pozostaje ta sama: dwa piny mają zostać połączone na chwilę albo pozostawione rozwarte. To dobry moment, żeby uporządkować najpopularniejsze warianty tego rozwiązania.
Jakie są najczęstsze typy i jak je rozpoznać
Choć z zewnątrz wszystko wygląda podobnie, w praktyce spotyka się kilka odmian. Różnią się budową, sposobem użycia i tym, czy mają charakter tymczasowy, czy bardziej trwały. Poniżej najprostsze zestawienie, które ułatwia orientację w terenie.
| Typ | Jak wygląda | Do czego służy | Na co uważać |
|---|---|---|---|
| Kapturek na 2 piny | Mały element zakładany na parę pinów | Zamyka obwód lub aktywuje konkretny tryb | Łatwo go zgubić, a wtedy konfiguracja nie działa tak, jak trzeba |
| Kapturek na 3 piny | Zakłada się go na środkowy i jeden z bocznych pinów | Wybiera jedną z dwóch pozycji | Trzeba sprawdzić, czy pozycja domyślna jest po lewej, czy po prawej stronie |
| Mostek lutowany | Stałe połączenie wykonane na płytce | Służy do ustawień fabrycznych albo konfiguracji produkcyjnej | To rozwiązanie trudniejsze do zmiany i zwykle nie jest przeznaczone dla użytkownika końcowego |
| Chwilowe zwarcie styków | Brak kapturka, używa się narzędzia lub przewodzącego elementu | Najczęściej reset CMOS albo tryb serwisowy | Można łatwo dotknąć niewłaściwych pinów, więc trzeba działać ostrożnie |
Najbardziej praktyczna wskazówka jest prosta: zawsze sprawdzaj opis przy złączu. Ten sam wygląd może oznaczać coś zupełnie innego w dwóch różnych urządzeniach, a raster 2,54 mm nie mówi jeszcze nic o funkcji. Skoro typy są już jasne, czas przejść do bezpiecznego użycia krok po kroku.
Jak bezpiecznie przestawić jumper bez ryzyka
W tej części nie ma miejsca na improwizację. W wielu przypadkach operacja trwa kilkanaście sekund, ale właśnie wtedy najłatwiej zrobić coś odruchowo i uszkodzić pin albo przestawić urządzenie w złą pozycję. Ja trzymam się prostego schematu, bo działa w komputerach, sterownikach i większości modułów elektronicznych.
- Odłącz zasilanie i odczekaj chwilę, aż układ się rozładuje. Przy płycie głównej warto też wyjąć przewód z zasilacza.
- Odszukaj opis na laminacie albo w instrukcji. Szukaj skrótów, które mówią wprost, co robi dane złącze.
- Zrób zdjęcie obecnego ustawienia. To najprostszy sposób, żeby wrócić do stanu wyjściowego bez zgadywania.

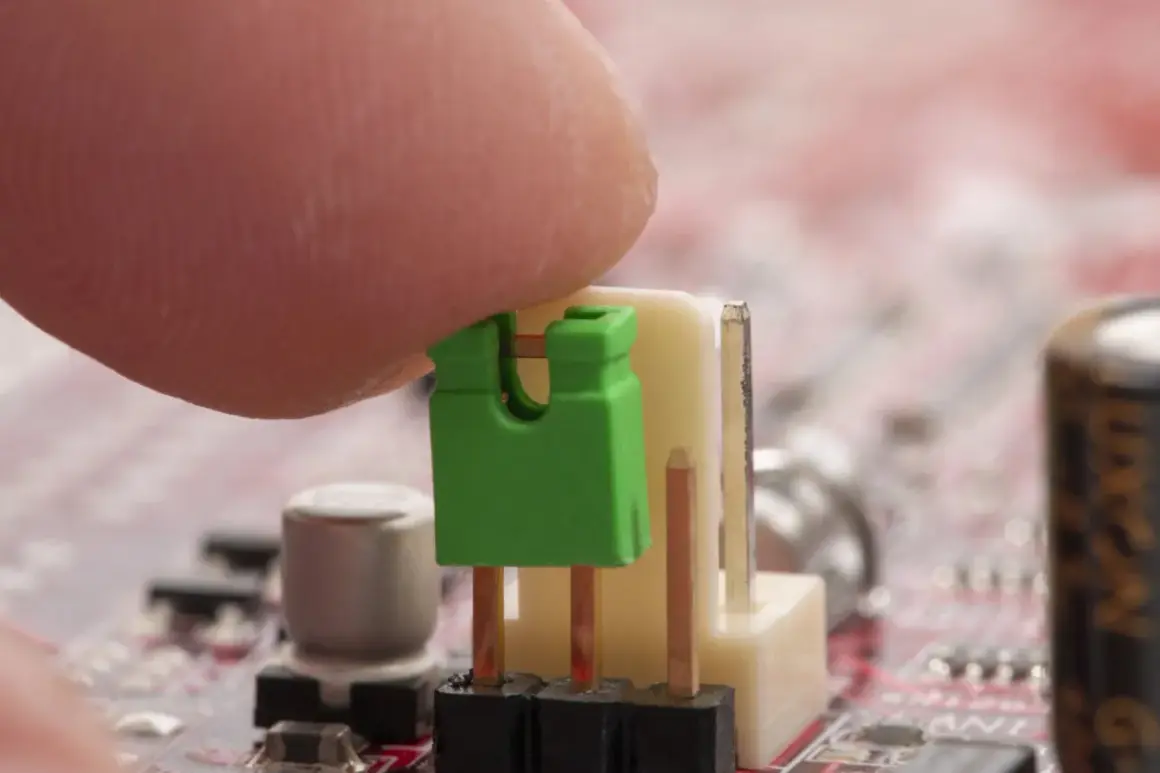

- Załóż lub zdejmij kapturek pewnym ruchem, bez wyginania pinów.
- Włącz urządzenie dopiero po przywróceniu właściwej pozycji, jeśli procedura tego wymaga.
- Sprawdź efekt od razu, zanim zamkniesz obudowę. Jeśli chodziło o reset CMOS, ustawienia BIOS-u wrócą do domyślnych i trzeba je skonfigurować ponownie.
W instrukcjach producentów czas potrzebny na zwarcie pinów bywa różny, ale najczęściej mówimy o 5-10 sekundach przy samym kontakcie. Jeśli procedura obejmuje wyjęcie baterii, rozładowanie układu albo dodatkowy przycisk, nie skracaj jej na siłę. W elektronice oszczędzanie dwóch minut często kończy się godziną szukania błędu.
Gdy ten proces masz już oswojony, łatwiej zauważyć, jakie pomyłki pojawiają się najczęściej i dlaczego niektóre z nich wracają nawet u doświadczonych osób.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Największy problem z tym elementem polega na tym, że wygląda zbyt prosto, by traktować go serio. A właśnie przez to ludzie popełniają błędy, których dałoby się uniknąć poświęcając minutę na kontrolę opisu i kolejności działań.
- Przestawianie bez instrukcji - to najkrótsza droga do zwarcia niewłaściwych styków albo zmiany trybu, którego nie da się od razu odwrócić.
- Praca pod napięciem - w niektórych układach to ryzykowne, a w części po prostu niezgodne z zalecaną procedurą.
- Zgubienie kapturka - mały element łatwo wypada, a potem konfiguracja przestaje działać tak, jak powinna.
- Pomylenie pinów - zwłaszcza wtedy, gdy obok siebie są podobne złącza opisane skrótami technicznymi.
- Dociskanie na siłę - kończy się wygięciem pinu albo uszkodzeniem gniazda, którego później nie da się łatwo naprawić.
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: ktoś robi reset, ale nie zapisuje wcześniejszych ustawień. Potem urządzenie wraca do fabryki, a użytkownik nie pamięta kolejności opcji, adresu komunikacyjnego czy trybu pracy. To drobiazg, który potrafi zatrzymać sprzęt na dłużej niż sama operacja.
Jeśli pracujesz przy elektronice związanej z energią, automatyzacją lub fotowoltaiką, ten sam problem bywa jeszcze bardziej odczuwalny. I właśnie dlatego warto spojrzeć szerzej, gdzie takie rozwiązania mają sens poza klasycznym komputerem.
Gdzie ten element ma sens także poza komputerem
W urządzeniach związanych z energią odnawialną, automatyką budynkową i sterowaniem zasilaniem podobne mostki konfiguracyjne spotyka się w falownikach, sterownikach ładowania, modułach komunikacyjnych, licznikach energii i niektórych przekaźnikach. Ich zadanie jest zwykle bardziej techniczne niż użytkowe: ustawienie adresu, wybór protokołu, aktywacja terminacji albo konfiguracja wejścia/wyjścia. W praktyce producent daje tu serwisantowi szybki sposób na dopasowanie urządzenia do instalacji.
To ważne zwłaszcza w systemach, które pracują z siecią energetyczną albo z instalacją PV. W takim sprzęcie nie warto zgadywać, bo zmiana pozycji może wpływać na komunikację, monitoring albo zachowanie zabezpieczeń. Jeśli dokumentacja nie opisuje funkcji wprost, ja traktuję to jako sygnał, że lepiej niczego nie przestawiać bez potwierdzenia.
Właśnie tu widać, że ten drobiazg ma sens tylko wtedy, gdy jest osadzony w konkretnej konstrukcji. W komputerze pomaga odzyskać start systemu, w falowniku porządkuje komunikację, a w module automatyki ustawia właściwy tryb pracy. To nie jest uniwersalny przełącznik, tylko prosty, ale precyzyjny element konfiguracji.
Co sprawdzić, zanim uznasz temat za załatwiony
Jeżeli mam wskazać jedną rzecz, która oszczędza najwięcej czasu, to jest nią dokumentacja i zdjęcie przed zmianą. Taki nawyk pozwala wrócić do poprzedniego stanu bez stresu, a przy bardziej złożonych urządzeniach od razu pokazuje, czy mostek odpowiada za konfigurację sprzętową, czy za funkcję serwisową.
- Zapisz lub sfotografuj pozycję przed zmianą.
- Sprawdź, czy urządzenie ma wrócić do ustawień domyślnych, czy tylko wejść w tryb serwisowy.
- Upewnij się, że po operacji wszystkie przewody i baterie są podłączone zgodnie z instrukcją.
- Jeśli sprzęt pracuje w systemie PV lub automatyki, zanotuj konfigurację komunikacji i adresy urządzeń.
Tak pracuję z tym tematem w praktyce: bez pośpiechu, z porządną identyfikacją pinów i z założeniem, że najprostszy element potrafi mieć największy wpływ na działanie całego układu. Jeśli trzymasz się tej zasady, mały mostek przestaje być zagadką, a staje się po prostu narzędziem do kontroli sprzętu.
