W układach skojarzonego wytwarzania energia nie ginie tam, gdzie w zwykłej instalacji uciekłaby do otoczenia. Kogenerator zamienia jedno paliwo w prąd i użyteczne ciepło w jednym cyklu, dlatego ma sens wszędzie tam, gdzie budynek albo zakład potrzebuje obu mediów równocześnie. W tym artykule pokazuję, jak taki system działa, kiedy rzeczywiście się opłaca, jak współpracuje z fotowoltaiką i na co uważać przy wyborze.
Najważniejsze informacje o układzie, który łączy prąd i ciepło
- Największa przewaga tego rozwiązania to odzysk ciepła, które w zwykłej produkcji energii zwykle byłoby stratą.
- Najlepiej działa tam, gdzie prąd i ciepło są potrzebne równocześnie przez dużą część roku.
- Urządzenia tego typu osiągają bardzo wysoką sprawność całkowitą, często wyraźnie ponad 80 proc.
- Fotowoltaika i skojarzona produkcja nie konkurują ze sobą, tylko dobrze się uzupełniają.
- O opłacalności decydują przede wszystkim profil zużycia energii, paliwo, serwis i sposób wykorzystania ciepła.
Czym jest układ kogeneracyjny i po co łączy prąd z ciepłem

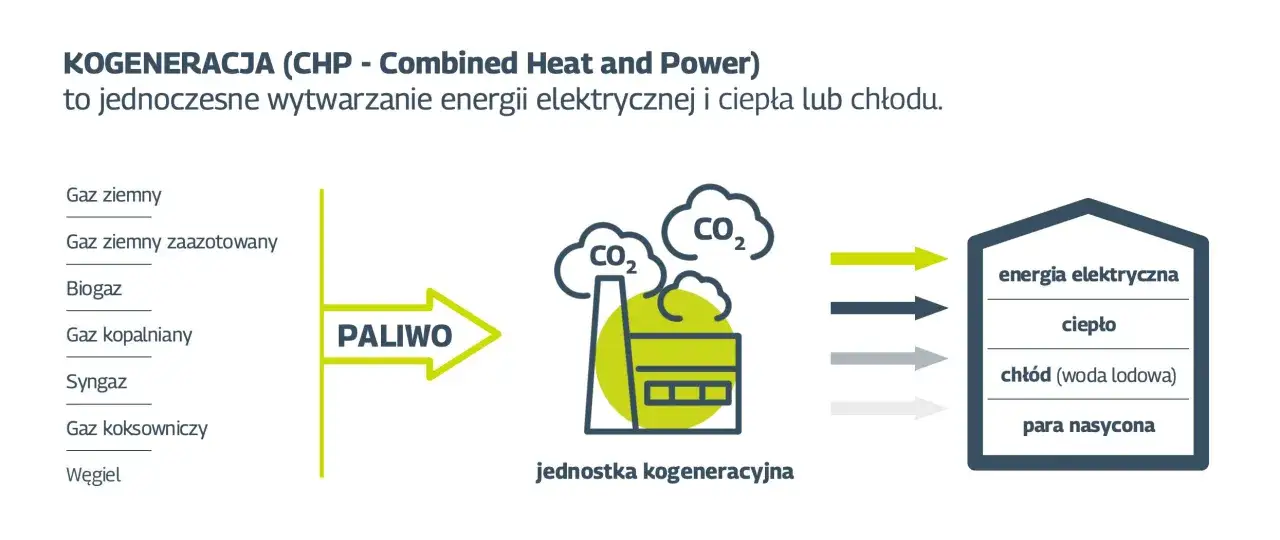

Najprościej mówiąc, chodzi o jednoczesne wytwarzanie energii elektrycznej i cieplnej w jednym procesie. Zamiast produkować prąd w jednym miejscu, a ciepło w drugim, taki układ odzyskuje energię odpadową i od razu zamienia ją na pożytek dla budynku, instalacji technologicznej albo sieci ciepłowniczej. W praktyce to nie jest zwykły generator awaryjny, tylko mała elektrociepłownia zamknięta w jednym systemie.
Różnica między skojarzonym wytwarzaniem a klasycznym modelem jest bardzo konkretna: w tradycyjnym układzie duża część energii kończy jako strata cieplna, a w skojarzonym jest przechwytywana i wykorzystana. Urząd Regulacji Energetyki wskazuje, że sprawność źródła w takim układzie może przekraczać 80 proc., podczas gdy w wytwarzaniu rozdzielonym bardzo trudno dojść do 50 proc. sprawności elektrycznej. To właśnie dlatego ta technologia ma sens nie tylko „na papierze”, ale przede wszystkim w obiektach, które naprawdę potrzebują dużo energii przez cały rok.
Żeby dobrze ocenić takie rozwiązanie, trzeba zobaczyć, z czego ten proces składa się w praktyce.
Jak działa taki układ w praktyce
Rdzeń systemu jest prosty: paliwo napędza silnik lub turbinę, ta uruchamia generator, a powstające przy okazji ciepło nie trafia do atmosfery, tylko jest odzyskiwane przez wymiennik ciepła. W dobrze zaprojektowanej instalacji ciepło z chłodzenia silnika, spalin albo elementów pomocniczych trafia potem do ogrzewania, przygotowania ciepłej wody użytkowej albo procesów technologicznych.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Silnik lub turbina | Napędza generator i wytwarza energię mechaniczną | Od niego zależy moc, rodzaj paliwa i charakter pracy całego układu |
| Generator | Zmienia energię mechaniczną w prąd | To on odpowiada za produkcję energii elektrycznej na miejscu |
| Wymiennik ciepła | Odbiera energię cieplną z procesu | Decyduje, ile ciepła da się rzeczywiście wykorzystać |
| Automatyka sterująca | Kontroluje pracę urządzenia i dopasowuje ją do obciążenia | Bez niej system łatwo pracowałby poza optymalnym zakresem |
W mniejszych obiektach spotyka się głównie układy silnikowe, bo są elastyczne i dobrze znoszą zmienne obciążenie. W większych instalacjach dochodzą turbiny, a w niektórych zastosowaniach także rozwiązania oparte na biogazie lub innych paliwach gazowych. W praktyce ważny jest nie sam typ urządzenia, tylko to, czy umie ono pracować wtedy, gdy budynek naprawdę potrzebuje energii, a nie tylko w krótkim, sztucznie dobranym oknie obciążenia. I właśnie to prowadzi do kluczowego pytania: gdzie takie rozwiązanie rzeczywiście się opłaca.
Gdzie ma sens i kiedy nie warto się w to pchać
Największy potencjał mają obiekty z równoczesnym i w miarę stabilnym zapotrzebowaniem na prąd oraz ciepło. Gdy ciepło jest potrzebne przez większą część roku, a energia elektryczna jest zużywana na miejscu, układ pracuje długo, równomiernie i przynosi realny efekt finansowy. Jeśli jednak potrzeba ciepła jest krótka, sezonowa albo bardzo zmienna, korzyść szybko maleje.
| Rodzaj obiektu | Dlaczego ma sens | Na co uważać |
|---|---|---|
| Zakład przemysłowy | Stałe zużycie energii i często także ciepła procesowego | Trzeba dobrze dopasować moc do realnego profilu pracy, nie do szczytu |
| Szpital, hotel, dom opieki | Wysokie i przewidywalne zapotrzebowanie na ciepłą wodę i energię | Bez stabilnego odbioru ciepła zimą i latem opłacalność spada |
| Szkoła, urząd, osiedle | Duży, regularny pobór energii i możliwość wykorzystania ciepła na miejscu | Warto sprawdzić, czy instalacja nie będzie zbyt duża na okresy mniejszego obciążenia |
| Oczyszczalnia, biogazownia, obiekt rolniczy | Dostęp do własnego paliwa lub surowca energetycznego | Kluczowa jest jakość paliwa i dostępność serwisu |
| Dom jednorodzinny | Wąska grupa przypadków z bardzo dużym zużyciem ciepła | Najczęściej lepiej wypada fotowoltaika, pompa ciepła albo inny prostszy układ |
Ja zwykle patrzę na to bardzo prosto: jeśli ciepło ma być odebrane od ręki, a prąd zużywany lokalnie, układ ma szansę zarabiać. Jeśli instalacja ma pracować tylko „na wszelki wypadek” albo przez kilka miesięcy w roku, lepiej nie udawać, że to dobry biznes. I właśnie tu wchodzi temat fotowoltaiki, bo te dwa rozwiązania często nie konkurują ze sobą, tylko tworzą sensowny duet.
Jak łączy się z fotowoltaiką i magazynem energii
Fotowoltaika i skojarzona produkcja energii rozwiązują różne problemy. PV daje tanią energię w dzień, szczególnie latem, a układ kogeneracyjny jest najmocniejszy wtedy, gdy równocześnie potrzebne jest ciepło i prąd, często także wtedy, gdy słońca jest mniej. W dobrze zaplanowanym obiekcie oba źródła mogą się uzupełniać zamiast wzajemnie dublować.
| Rozwiązanie | Najmocniejsza strona | Ograniczenie | Kiedy działa najlepiej |
|---|---|---|---|
| Fotowoltaika | Tania energia elektryczna w ciągu dnia | Zależność od pogody i pory dnia | Gdy budynek zużywa dużo prądu w godzinach nasłonecznienia |
| Układ kogeneracyjny | Jednoczesna produkcja prądu i ciepła | Wymaga realnego odbioru ciepła | Gdy obiekt ma stałe zapotrzebowanie na oba media |
| PV z magazynem energii | Większa autokonsumpcja energii z dachu | Wyższy koszt inwestycji | Gdy chcesz przesunąć własny prąd na wieczór lub noc |
| PV plus kogeneracja | Lepsze pokrycie zapotrzebowania w skali roku | Trzeba dobrze spiąć automatykę i bilans energetyczny | Gdy obiekt ma i ciepło, i prąd, a profil zużycia jest zróżnicowany sezonowo |
W praktyce taki duet ma sens tam, gdzie fotowoltaika przejmuje część zużycia w dzień, a układ skojarzony pracuje wtedy, gdy rośnie potrzeba ciepła i stabilnego zasilania. Magazyn energii może dodatkowo poprawić autokonsumpcję, ale nie zastąpi sensownego doboru mocy i nie rozwiąże problemu braku odbioru ciepła. Jeśli więc planujesz projekt energetyczny dla domu, firmy albo obiektu usługowego, kolejny krok to wybór paliwa i wariantu, który pasuje do konkretnego miejsca.
Jakie paliwo i jaki wariant wybrać
Dobór paliwa jest równie ważny jak sama moc urządzenia. W Polsce najczęściej spotyka się rozwiązania gazowe, bo są wygodne w eksploatacji i stosunkowo łatwe do sterowania, ale w niektórych lokalizacjach lepiej sprawdzają się biogaz, gaz z odpadów, a czasem także paliwa płynne. Nie chodzi więc o to, które paliwo jest „najlepsze”, tylko które daje najlepszy bilans dostępności, kosztu i logistyki.
| Paliwo | Największa zaleta | Typowe zastosowanie | O czym pamiętać |
|---|---|---|---|
| Gaz ziemny | Wygodna eksploatacja i stabilna praca | Budynki komercyjne, przemysł, ciepłownie | Wymaga dostępu do sieci lub dobrej infrastruktury dostaw |
| Biogaz | Świetnie pasuje tam, gdzie paliwo powstaje na miejscu | Oczyszczalnie ścieków, biogazownie, gospodarstwa rolne | Jakość gazu i stałość produkcji mają bezpośredni wpływ na pracę urządzenia |
| Gaz płynny lub olej | Możliwość pracy tam, gdzie nie ma infrastruktury gazowej | Obiekty rozproszone, mniejsze instalacje, lokalizacje bez sieci | Większa logistyka paliwa i zwykle mniej atrakcyjny koszt bieżący |
Widziałem już projekty, w których technicznie wszystko było poprawne, ale paliwo dobrano zbyt optymistycznie, bez sprawdzenia dostaw i realnego kosztu pracy w skali roku. Taki błąd potrafi zepsuć cały model ekonomiczny, nawet jeśli sama instalacja działa bez zarzutu. Dlatego przed podpisaniem umowy lepiej sprawdzić kilka rzeczy bardzo konkretnie, a nie ufać jedynie katalogowi urządzenia.
Co sprawdzić przed inwestycją, żeby system nie pracował poniżej potencjału
Ja zwykle zaczynam od audytu zużycia energii, bo bez danych z całego roku łatwo kupić urządzenie za duże, za małe albo po prostu źle dopasowane. W przypadku takich instalacji najczęściej przegrywa nie technologia, tylko błędne założenia na etapie projektu.
- Profil ciepła w skali roku - sprawdź, ile ciepła potrzeba zimą, ile latem i czy da się je wykorzystać na bieżąco.
- Profil zużycia prądu - jeśli energia elektryczna jest pobierana głównie w dzień, fotowoltaika może dać więcej niż zbyt mały lub zbyt duży układ skojarzony.
- Możliwość odbioru ciepła - bez realnego odbioru ciepła urządzenie będzie musiało się wyłączać albo pracować poniżej optymalnego zakresu.
- Dostęp do paliwa - wygoda dostaw, cena i stabilność są często ważniejsze niż sama nazwa paliwa.
- Serwis i automatyka - regularna obsługa, monitoring i poprawne sterowanie mają bezpośredni wpływ na opłacalność.
- Integracja z innymi źródłami - jeśli obiekt ma fotowoltaikę, pompę ciepła albo magazyn energii, trzeba je spiąć w jeden sensowny bilans, a nie traktować oddzielnie.
Najczęstsze błędy są zaskakująco powtarzalne: przewymiarowanie pod szczytowe obciążenie, ignorowanie letniego zapotrzebowania na ciepłą wodę i liczenie opłacalności tak, jakby urządzenie miało pracować zawsze w idealnych warunkach. To działa tylko w prezentacji sprzedażowej, nie w realnym budynku. Gdy chcesz uniknąć takich pułapek, najpierw policz energię, a dopiero potem wybieraj sprzęt.
Dobrze dobrane źródło daje więcej niż sama oszczędność na rachunkach
Najmocniej broni się nie to rozwiązanie, które wygląda najbardziej nowocześnie, tylko to, które pasuje do rzeczywistego profilu obiektu. Jeśli budynek potrzebuje dużo ciepła i prądu równocześnie, skojarzone wytwarzanie może dać niższe koszty, większą stabilność i lepsze wykorzystanie paliwa. Jeśli jednak głównym celem jest tylko energia elektryczna, najpierw sprawdziłbym fotowoltaikę, magazyn energii i dopiero później rozważał układ produkujący również ciepło.
W praktyce najważniejsze są trzy liczby: roczne zużycie ciepła, roczne zużycie prądu i liczba godzin, w których instalacja może pracować z pełnym wykorzystaniem energii odpadowej. To one, a nie sama nazwa urządzenia, decydują, czy taki system stanie się realnym wsparciem dla domu, firmy albo obiektu, który chcesz zasilić mądrzej niż dotąd.
