Dobre połączenie przewodów zaczyna się od właściwego doboru złączki, a dopiero potem od samego montażu. Poniżej pokazuję, jak stosować złączki WAGO w praktyce: jak wybrać odpowiedni model do konkretnego przewodu, jak przygotować końcówki, jak wykonać połączenie bez błędów i na co uważać, żeby instalacja była trwała, a nie tylko „zrobiona na szybko”.
Najkrócej: dobierz model do przewodu, odizoluj właściwą długość i sprawdź połączenie przed zamknięciem puszki
- Nie każda złączka WAGO działa z każdym przewodem - liczy się typ żyły i jej przekrój.
- Przed montażem odłącz zasilanie i sprawdź, czy przewód jest czysty, prosty oraz odizolowany na właściwą długość.
- Dla serii 221 producent podaje 11 mm jako typową długość odizolowania.
- Po wsunięciu przewodu zawsze robię test pociągnięcia, bo to najszybsza kontrola poprawnego zacisku.
- Nie łącz miedzi z aluminium i nie używaj złączki poza zakresem jej przekroju znamionowego.
- W instalacjach stałych liczy się zgodność z dokumentacją producenta, a nie sam fakt, że przewód „dało się wsunąć”.
Jak dobrać złączkę do rodzaju przewodu
Najczęstszy błąd zaczyna się jeszcze przed montażem: ktoś bierze pierwszą lepszą złączkę, bo wygląda podobnie do tej, którą widział wcześniej. Ja zawsze sprawdzam trzy rzeczy naraz: typ przewodu, przekrój i sposób zacisku. To decyduje o tym, czy połączenie będzie pewne, czy tylko pozornie poprawne.
W praktyce najwygodniej myśleć o złączkach WAGO w trzech grupach. Jedne są bardziej uniwersalne, inne oszczędzają miejsce, a jeszcze inne są stworzone do bardzo małych przekrojów albo do opraw oświetleniowych. Poniższe zestawienie porządkuje to bez zbędnej teorii.
| Seria | Do jakich przewodów | Najlepsze zastosowanie | Co warto zapamiętać |
|---|---|---|---|
| 221 | Przewody jednodrutowe, wielodrutowe i linkowe; do 6 mm² | Remonty, rozgałęzienia, podłączanie osprzętu, mieszane instalacje | Dźwignia ułatwia montaż, a serii tej przypisuje się dużą uniwersalność i prąd znamionowy do 32 A. |
| 2273 | Przewody jednodrutowe; maks. 2,5 mm² | Typowe puszki instalacyjne, proste połączenia w stałej instalacji | To kompaktowa złączka push-in dla drutu, dobra tam, gdzie liczy się mało miejsca. |
| 243 | Przewody drutowe 0,5-1 mm² | Obwody niskonapięciowe, dzwonki, domofony, drobna automatyka | Mały rozmiar pomaga w ciasnych puszkach i przy przewodach o niewielkim przekroju. |
| 224 | Przewody jednodrutowe i linkowe | Podłączanie opraw oświetleniowych i urządzeń z przewodem giętkim | Dobrze sprawdza się tam, gdzie trzeba połączyć przewód instalacyjny z elastycznym przewodem oprawy. |
Jeśli mam jedną radę praktyczną, to tę: nie szukaj „najbardziej uniwersalnej” złączki na ślepo. Najpierw dopasuj serię do przewodu, a dopiero potem sprawdzaj wygodę montażu. Kiedy model jest już właściwy, przechodzę do przygotowania przewodów, bo to właśnie tu najłatwiej zniszczyć nawet dobry zacisk.
Jak przygotować przewody przed montażem
Przygotowanie przewodu jest mniej widowiskowe niż samo wpięcie złączki, ale to ono robi różnicę między solidnym połączeniem a awarią po kilku tygodniach. Ja najpierw wyłączam zasilanie i upewniam się, że obwód jest rzeczywiście martwy, a nie tylko „powinien być wyłączony”. Potem sprawdzam stan żyły, długość odizolowania i to, czy przewód nie został uszkodzony przy cięciu.
- Odłącz zasilanie i potwierdź brak napięcia odpowiednim miernikiem.
- Utnij przewód równo, bez zgnieceń i postrzępionej izolacji.
- Odizoluj żyłę na długość zgodną z modelem złączki. Dla serii 221 WAGO podaje 11 mm.
- Sprawdź, czy odsłonięta część miedzi nie jest zanieczyszczona, utleniona albo nadłamana.
- Jeśli pracujesz na przewodzie linkowym, upewnij się, że dany model przyjmuje go bezpośrednio albo wymaga tulejki, czyli zaciskanej końcówki wzmacniającej żyłę.
- Ułóż przewód tak, żeby po zamknięciu puszki nie był naprężony ani skręcony pod ostrym kątem.
Właśnie ten etap odróżnia fachowy montaż od przypadkowego. Za krótko odizolowany przewód nie wejdzie do styku tak, jak trzeba, a za długo odizolowany zostawi niebezpieczny goły odcinek poza zaciskiem. Gdy przewód jest przygotowany poprawnie, samo połączenie idzie szybko i przewidywalnie. Teraz przechodzę do samego montażu, bo tu liczy się już kolejność ruchów.

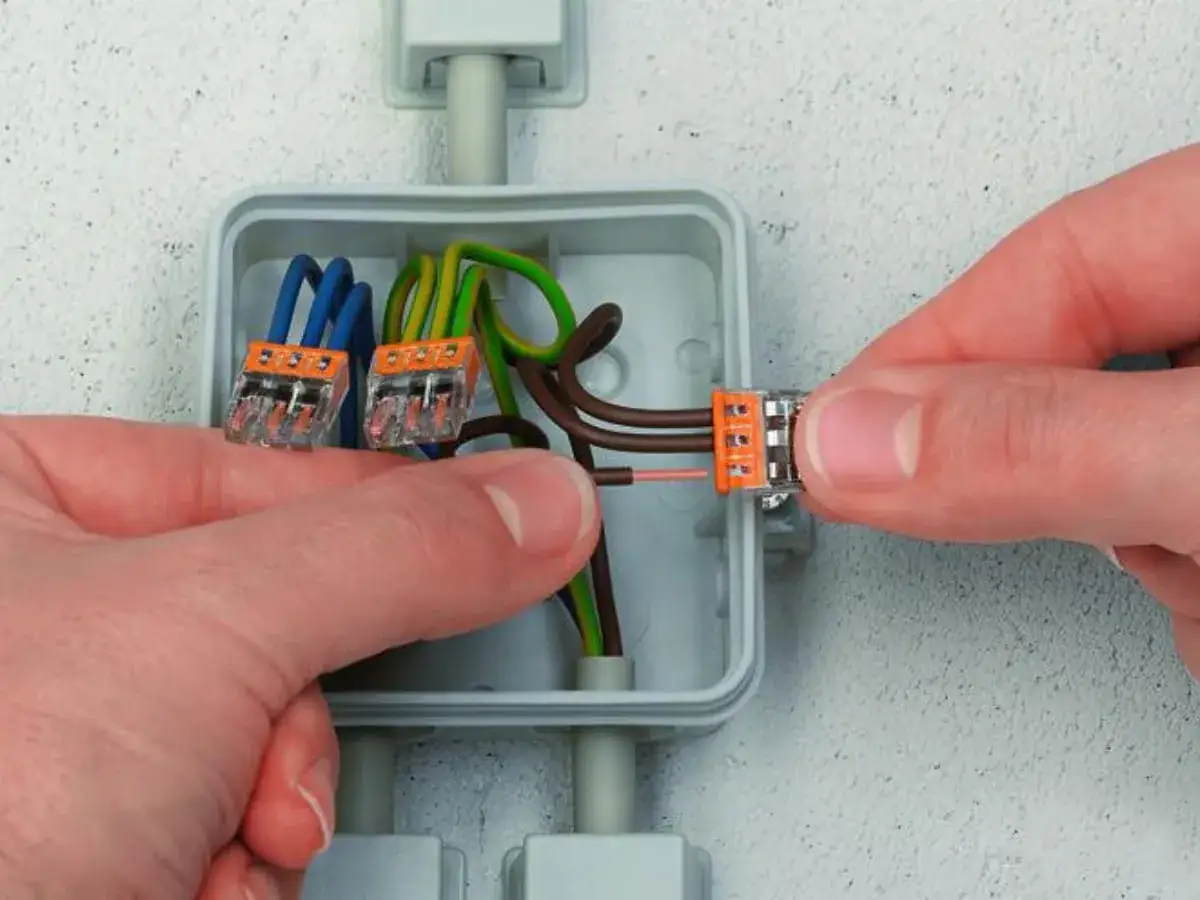

Jak wykonać połączenie krok po kroku
Najprostszy opis użycia złączki 221 brzmi niemal banalnie: podnieś dźwignię, włóż przewód, zamknij dźwignię. W praktyce ważne są jednak detale, bo to one decydują, czy przewód naprawdę siedzi w zacisku do końca. Przy złączkach push-in działa inna logika: część przewodów wchodzi bezpośrednio, a inne wymagają narzędzia do otwarcia zacisku.
Dla złączki 221
- Unieś dźwignię do końca.
- Wsuń odizolowany przewód aż do oporu.
- Zamknij dźwignię i upewnij się, że wróciła do pozycji roboczej.
- Lekko pociągnij za przewód. Jeśli wysuwa się choćby minimalnie, połączenie trzeba poprawić.
Ta seria jest wygodna właśnie dlatego, że dobrze toleruje różne typy żył. W praktyce używam jej tam, gdzie w jednej puszce spotykają się przewody instalacyjne, linka od oprawy i miejsce jest ograniczone, ale nie chcę iść na kompromis z jakością styku.
Przeczytaj również: Ile kosztuje elektryk samochodowy? Sprawdź ceny i ukryte koszty
Dla złączek push-in
- Sprawdź, czy dany model dopuszcza twój typ przewodu.
- Jeśli konstrukcja tego wymaga, użyj narzędzia do otwarcia zacisku.
- Wsuń przewód do odpowiedniego kanału bez szarpania i bez obracania go na siłę.
- Zamknij zacisk albo wyjmij narzędzie, jeśli wcześniej je użyłeś.
- Sprawdź, czy przewód jest stabilnie osadzony i nie wysuwa się przy lekkim pociągnięciu.
Właśnie taki prosty test pociągnięcia traktuję jako obowiązkowy. Zajmuje kilka sekund, a potrafi od razu pokazać, czy przewód wszedł poprawnie. Gdy to działa, zostaje już tylko unikanie błędów, które najczęściej psują całą instalację.
Najczęstsze błędy, które powodują grzanie połączeń
W praktyce awarie przy złączkach rzadko wynikają z samej konstrukcji produktu. Znacznie częściej winne są błędy montażowe albo zły dobór modelu. Z mojej perspektywy najgroźniejsze są te, które na pierwszy rzut oka wyglądają niegroźnie, a potem ujawniają się dopiero pod obciążeniem.
- Zbyt krótko odizolowana żyła - przewód nie dochodzi do właściwego kontaktu, a izolacja może wejść pod zacisk.
- Zbyt długie odizolowanie - odsłonięta miedź zostaje poza obudową i zwiększa ryzyko zwarcia.
- Mieszanie przewodów, których dany model nie przewiduje - na przykład wciśnięcie linki do złączki przeznaczonej wyłącznie do drutu.
- Łączenie miedzi z aluminium - to zły pomysł w zwykłej instalacji domowej, bo rośnie ryzyko problemów ze stykiem.
- Przekraczanie przekroju znamionowego - przewód może fizycznie wejść, ale nie oznacza to jeszcze, że połączenie jest poprawne.
- Upychanie przewodów z napięciem w puszce - po czasie styki pracują mechanicznie i mogą się luzować.
- Używanie produktów niepewnego pochodzenia - na styku bezpieczeństwa oszczędność zwykle kończy się drożej niż zakup oryginału.
Jeśli po montażu czuję zapach przegrzewania, widzę przebarwienia albo przewód nie trzyma się pewnie, nie zostawiam tego „do obserwacji”. Najpierw trzeba ustalić przyczynę, a dopiero potem myśleć o ponownym uruchomieniu. To prowadzi wprost do pytania, gdzie złączki WAGO sprawdzają się najlepiej w codziennych instalacjach.
Gdzie złączki sprawdzają się najlepiej, także przy instalacjach domowych i PV
Najwięcej sensu złączki WAGO mają tam, gdzie trzeba szybko i pewnie połączyć przewody w puszce, rozgałęźniku albo niewielkiej rozdzielnicy. W domu spotykam je przy oświetleniu, wymianie opraw, modernizacji gniazd, dzwonkach, domofonach i drobnej automatyce. To rozwiązanie szczególnie wygodne podczas remontu, bo skraca czas pracy i porządkuje przewody wewnątrz puszki.
W instalacjach związanych z fotowoltaiką używałbym ich rozważnie i tam, gdzie producent osprzętu oraz schemat instalacji rzeczywiście na to pozwalają. Najczęściej chodzi o część pomocniczą: obwody sterowania, oświetlenie techniczne, osprzęt w rozdzielnicy, czujniki czy elementy automatyki. Nie traktuję WAGO jako zamiennika każdego złącza w układzie PV - jeśli producent falownika, zabezpieczeń albo osprzętu wymaga konkretnego systemu połączeń, trzymam się tej dokumentacji.
To ważne, bo w praktyce instalacja fotowoltaiczna nie kończy się na samych panelach. Liczy się też osprzęt towarzyszący, porządek w rozdzielnicy i to, czy połączenia są czytelne po kilku latach eksploatacji. A skoro już o trwałości mowa, przed zamknięciem puszki robię jeszcze jedną rundę kontroli.
Co sprawdzam, zanim zamknę puszkę na lata
Tu właśnie odróżnia się szybki montaż od dobrego montażu. Ja przed zamknięciem puszki patrzę nie tylko na to, czy wszystko „działa”, ale też czy instalacja ma zapas bezpieczeństwa na przyszłość. Jeśli coś wygląda napięte, krzywo ułożone albo zbyt ciasno upchnięte, poprawiam to od razu, bo po zamknięciu problem tylko trudniej znaleźć.
- Czy każdy przewód jest wsunięty do oporu i nie wysuwa się przy lekkim pociągnięciu.
- Czy nie widać gołej miedzi poza obudową złączki.
- Czy przewody nie są skręcone, ściśnięte albo naprężone po zamknięciu puszki.
- Czy dobór serii odpowiada typowi przewodu i jego przekrojowi.
- Czy w puszce jest dość miejsca, żeby nic nie uciskało złączki po złożeniu osprzętu.
- Czy obciążenie obwodu mieści się w parametrach znamionowych zastosowanego modelu.
Jeśli masz do czynienia z przewodami aluminiowymi, śladami przegrzania albo instalacją bez pewnej dokumentacji, nie traktuję złączki jako sposobu na obejście problemu. W takiej sytuacji lepiej zatrzymać się na etapie oceny i wezwać elektryka niż zamknąć puszkę z nadzieją, że wszystko się samo ułoży. W dobrze wykonanym połączeniu wygrywa nie spryt, tylko konsekwencja: właściwy model, prawidłowa długość odizolowania, pełne wsunięcie przewodu i szybka kontrola po montażu.
