Kwadratowe fale pojawiają się wszędzie tam, gdzie sygnał ma szybko przełączać się między dwoma poziomami: od zegarów cyfrowych po sterowanie przetwornicami i falownikami. W teorii wyglądają prosto, ale w praktyce od razu wychodzi na wierzch wszystko to, co w elektryce najciekawsze: harmoniczne, ograniczenia pasma, czas narastania i skutki dla obciążenia. Poniżej tłumaczę to bez nadmiaru matematyki, ale z dokładnością, która naprawdę pomaga przy projektowaniu i pomiarach.

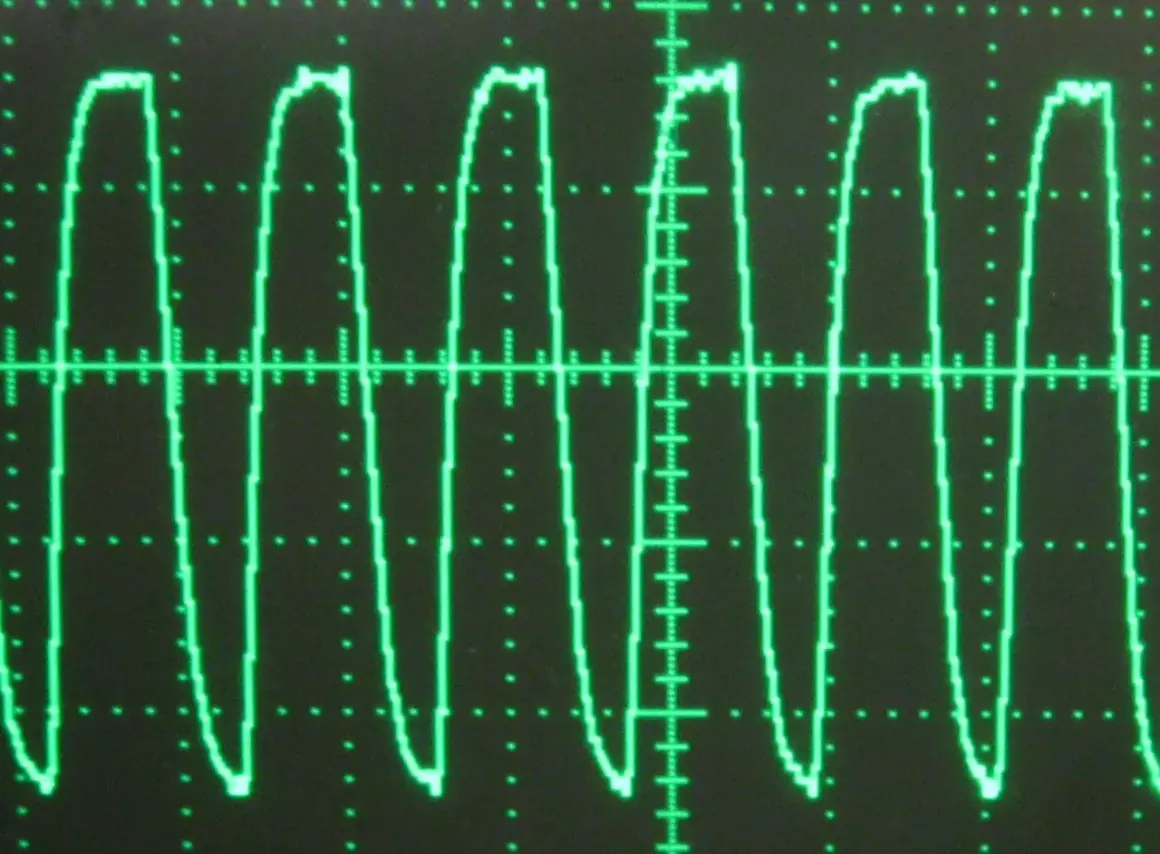

Przebieg prostokątny wygląda prosto, ale w praktyce decydują o nim pasmo, harmoniczne i obciążenie
- W ścisłym sensie fala prostokątna ma dwa poziomy i zwykle 50% wypełnienia, a przebieg prostokątny może mieć także inne proporcje czasu stanu wysokiego do niskiego.
- Im ostrzejsze zbocza, tym szersze widmo częstotliwości i większy udział harmonicznych.
- W elektronice mocy taki sygnał jest często punktem wyjścia do PWM, a nie gotowym kształtem do zasilania odbiorników.
- Na oscyloskopie trzeba patrzeć nie tylko na częstotliwość, ale też na czas narastania, overshoot, ringing i jitter.
- W instalacjach PV i UPS czysta sinusoida zwykle daje lepszą kompatybilność niż surowy przebieg prostokątny.
Czym jest przebieg prostokątny i dlaczego nie jest idealny
W najprostszym ujęciu przebieg prostokątny to sygnał, który przeskakuje między dwoma poziomami napięcia albo prądu. Jeśli oba stany trwają po równo, mówimy o klasycznej fali prostokątnej; jeśli jeden stan trwa dłużej, w grę wchodzi już przebieg prostokątny o innym współczynniku wypełnienia. Dla praktyka ważniejsze od samej nazwy są jednak parametry: amplituda, okres, częstotliwość, wypełnienie i czas zboczy.
Ja patrzę na ten temat tak: idealny prostokąt istnieje głównie w modelu, a nie w realnym układzie. W rzeczywistości każde przejście między stanami trwa choćby ułamek nanosekundy lub mikrosekundy, bo ogranicza je pasmo elementów, rezystancja źródła, pojemność przewodów i sposób pomiaru. Dlatego na oscyloskopie rzadko widzi się „prawdziwie pionowe” krawędzie.
| Cecha | Idealny przebieg prostokątny | Co to oznacza w praktyce |
|---|---|---|
| Poziomy sygnału | Dwa wyraźne stany: niski i wysoki | Ułatwia sterowanie logiczne i przełączanie |
| Współczynnik wypełnienia | Często 50% | W sterowaniu PWM bywa dowolny, np. 10%, 25% albo 80% |
| Zbocza | Natychmiastowe | W rzeczywistości zawsze są skończone i zależą od pasma układu |
| Widmo | Bardzo szerokie | Im ostrzejsze zbocza, tym więcej składowych wysokoczęstotliwościowych |
| Zastosowanie | Model teoretyczny i sygnał sterujący | W zasilaniu i przekształtnikach zwykle wymaga filtracji |
Ten podstawowy obraz jest ważny, bo od razu pokazuje, że przebieg prostokątny nie jest po prostu „gorszą sinusoidą”. To inny rodzaj sygnału, z inną logiką działania i innymi konsekwencjami dla elektroniki. Gdy to rozumiem, łatwiej przejść do pytania, skąd biorą się harmoniczne i dlaczego oscyloskop pokazuje więcej niż tylko prosty prostokąt.
Skąd biorą się harmoniczne i czemu zbocza są tak ważne
Najbardziej praktyczne wyjaśnienie brzmi tak: aby zbudować sygnał o ostrych krawędziach, układ musi „dorzucić” bardzo wiele składowych częstotliwości. Dlatego fala prostokątna w analizie Fouriera rozkłada się na sinusoidy o częstotliwości podstawowej i wyższych harmonicznych. Dla sygnału o wypełnieniu 50% pojawiają się przede wszystkim harmoniczne nieparzyste, a ich amplituda maleje w przybliżeniu jak 1/n, gdzie n to numer harmonicznej.
To ma bardzo konkretne skutki. Im szybsze zbocze, tym szersze widmo i większe ryzyko zakłóceń elektromagnetycznych, odbić na liniach transmisyjnych i problemów z kompatybilnością. Jeśli w układzie pojawia się zaokrąglenie narożników, zwykle oznacza to, że tor pomiarowy lub sam układ nie przenosi wyższych składowych wystarczająco dobrze. Z drugiej strony właśnie ta „niedoskonałość” ratuje wiele systemów przed nadmiernym szumem radiowym.
Warto też pamiętać o jednym niuansie: przy innym niż 50% wypełnieniu do widma zaczynają dochodzić również harmoniczne parzyste. To drobiazg tylko na pierwszy rzut oka, bo w sterowaniu i analizie sygnałów zmienia to rozkład energii, średnią wartość przebiegu i sposób, w jaki obciążenie reaguje na impuls. W praktyce jeden procent błędu w wypełnieniu może być bez znaczenia w lampce LED, ale już istotny w precyzyjnym sterowaniu mocy. To właśnie ten rozkład częstotliwości decyduje, gdzie taki przebieg jest użyteczny, a gdzie zaczyna przeszkadzać.
Gdzie spotykam je w elektryce i elektronice mocy
W teorii fala prostokątna jest „brudna” widmowo, ale w praktyce bez niej nie da się żyć. W układach cyfrowych służy jako zegar, sygnał sterujący i nośnik informacji. W elektronice mocy staje się natomiast narzędziem do przełączania tranzystorów, a nie bezpośrednim kształtem energii dla odbiornika.- Logika cyfrowa - zegary procesorów, mikrokontrolerów i układów FPGA pracują na przebiegach prostokątnych, bo liczy się szybkie i jednoznaczne przełączanie.
- PWM - modulacja szerokości impulsu pozwala regulować moc, jasność LED, prędkość silnika albo napięcie wyjściowe bez klasycznego „przykręcania” energii.
- Przetwornice i zasilacze impulsowe - tranzystory przełączają się szybko, a filtr LC wygładza wynik do postaci użytecznej dla elektroniki.
- Falowniki i UPS - z przebiegu prostokątnego lub impulsowego trzeba ostatecznie uzyskać energię możliwie bliską sinusoidzie, jeśli odbiornik tego wymaga.
- Fotowoltaika - w systemach PV kluczowe jest sterowanie przełączaniem i filtracją, a nie surowy prostokąt na wyjściu; ważny jest efekt końcowy po stronie sieci lub odbiornika.
Najciekawsze jest to, że w instalacjach domowych i firmowych przebiegi prostokątne są często „ukryte” wewnątrz urządzeń. Falownik nie musi oddawać na wyjściu prostego prostokąta, żeby wewnątrz pracować na szybkim przełączaniu. W dobrze zaprojektowanym układzie ten impulsowy charakter jest świadomie zamieniany na energię o odpowiednim kształcie i niskich stratach. Z tego powodu w fotowoltaice i automatyce nie ocenia się samego faktu, że układ przełącza, tylko to, jak skutecznie filtruje i jak czysto oddaje moc. Żeby ocenić, czy sygnał działa tak, jak trzeba, trzeba go jeszcze dobrze zmierzyć.
Jak mierzyć taki sygnał, żeby nie oszukał cię oscyloskop
Przy sygnałach prostokątnych największy błąd popełnia się wtedy, gdy patrzy się tylko na „ładny” kształt na ekranie. Dla rzetelnej oceny potrzebuję co najmniej kilku parametrów: częstotliwości, wypełnienia, czasu narastania, czasu opadania, overshootu, ringing i jittera. Każdy z nich mówi o czymś innym, a razem pokazują, czy układ faktycznie pracuje poprawnie.
| Parametr | Co pokazuje | Najczęstszy błąd |
|---|---|---|
| Częstotliwość | Jak szybko sygnał się powtarza | Mylenie częstotliwości z czasem zbocza |
| Współczynnik wypełnienia | Jak długo sygnał pozostaje w stanie wysokim | Założenie, że zawsze wynosi 50% |
| Czas narastania i opadania | Jak szybko sygnał przechodzi między poziomami | Ignorowanie ograniczenia pasma oscyloskopu i sondy |
| Overshoot i ringing | Czy po zboczu pojawiają się przeregulowania i dzwonienie | Uznanie ich za cechę samego układu, choć czasem to artefakt pomiaru |
| Jitter | Jak bardzo niestabilne są momenty przełączeń | Skupianie się wyłącznie na amplitudzie |
Ja zwracam też uwagę na tor pomiarowy. Krótka masa sondy, właściwe pasmo oscyloskopu i sensowna liczba próbek na okres potrafią zmienić obraz bardziej niż sam testowany układ. Przy zboczach rzędu 10 ns zaczynasz wchodzić w obszar, gdzie potrzebny jest sprzęt o paśmie co najmniej kilkudziesięciu MHz, a przy szybszych impulsach jeszcze więcej. Jeśli sonda jest prowadzona długim przewodem, łatwo zobaczyć fałszywe dzwonienie, które wygląda jak wada układu, a w rzeczywistości jest błędem pomiaru. Dopiero wtedy można sensownie ocenić, czy przebieg nadaje się do obciążenia, czy tylko wygląda poprawnie na ekranie.
Dlaczego czysta fala prostokątna bywa kłopotliwa dla odbiorników
W zasilaniu urządzeń najważniejsze pytanie brzmi nie „czy sygnał jest prostokątny”, tylko „co taki kształt robi z obciążeniem”. Czysty prostokąt dostarcza mnóstwo wyższych harmonicznych, a to oznacza większe straty, nagrzewanie, buczenie transformatorów, czasem gorszą pracę silników i więcej zakłóceń radiowych. To właśnie dlatego w praktyce zasilanie domowe i profesjonalne zwykle opiera się na sinusoidzie lub na przebiegu, który po filtracji do niej dąży.
| Rodzaj wyjścia | Zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Czysty prostokąt | Prosty i tani do wygenerowania | Dużo harmonicznych, większe EMI, ryzyko grzania | Testy, proste obciążenia rezystancyjne, niektóre układy sterujące |
| Modyfikowana sinusoida | Tańsza niż pełna sinusoida | Nadal gorsza kompatybilność z wieloma odbiornikami | Awaryjne zasilanie prostszych urządzeń |
| Czysta sinusoida | Najlepsza współpraca z większością sprzętu | Wyższy koszt i większa złożoność układu | Elektronika użytkowa, silniki, transformatory, instalacje PV i UPS |
W kontekście fotowoltaiki i zasilania awaryjnego ta różnica jest szczególnie praktyczna. Jeśli mam zasilać sprzęt domowy, pompę, lodówkę albo nowoczesny zasilacz z aktywnym PFC, zwykle wybieram wyjście o możliwie małym zniekształceniu. Czysty prostokąt może działać tylko pozornie dobrze: urządzenie się uruchomi, ale będzie głośniejsze, cieplejsze albo mniej stabilne. Właśnie dlatego w katalogach sprzętu patrzę nie tylko na moc znamionową, lecz także na zgodność przebiegu wyjściowego z typem odbiornika. W praktyce najwięcej oszczędza się na etapie doboru, nie na późniejszym gaszeniu problemów.
Jak wykorzystać tę wiedzę przy projektowaniu i doborze sprzętu
Jeżeli projektuję układ, który ma pracować na przebiegach prostokątnych lub impulsowych, zaczynam od bardzo prostego pytania: czy chodzi mi o sterowanie, czy o zasilanie? W sterowaniu liczy się szybkość i powtarzalność impulsów. W zasilaniu liczy się to, jak dużo energii przechodzi do obciążenia i jak bardzo filtr lub charakter odbiornika wygładza harmoniczne. Tego nie wolno mieszać, bo z tego właśnie biorą się najdroższe błędy projektowe.
- Do sterowania LED i prostych układów logicznych wystarczy zwykle sygnał o stabilnej częstotliwości i poprawnym wypełnieniu.
- Do silników i przetwornic warto sprawdzić, czy częstotliwość PWM nie wpada w zakres słyszalny, bo wtedy pojawia się pisk i dodatkowe straty.
- Do falowników i UPS-ów kluczowe jest wyjście zbliżone do sinusoidy, zwłaszcza gdy pracują transformatory, pompy lub zasilacze impulsowe.
- Do pomiaru i testów ważne są parametry przyrządu: pasmo, próbkujący front-end, jakość sondy i możliwość analizy harmonicznych.
W praktyce bardzo pomaga też jedna prosta zasada: im ważniejsze jest obciążenie, tym mniej tolerancji na „brzydki” przebieg. Prosty grzejnik zniesie dużo, ale elektronika, silnik albo rozbudowana instalacja domowa już nie. Dlatego przy zakupie inwertera, zasilacza awaryjnego czy generatora PWM zawsze sprawdzam nie tylko moc, lecz także kształt wyjścia, THD, zakres częstotliwości i stabilność pracy pod obciążeniem. To drobiazgi tylko na papierze; w realnym systemie decydują o kulturze pracy i żywotności sprzętu. Z tego punktu widzenia temat nie kończy się na samym przebiegu, ale na tym, jak dobrze cały układ z nim współpracuje.
Co zapamiętać, zanim uznasz taki sygnał za poprawny
Najważniejsze jest dla mnie to, że przebieg prostokątny nie jest „lepszy” ani „gorszy” od sinusoidy z definicji. Jest po prostu narzędziem o innym profilu: świetnym do przełączania i sterowania, trudniejszym do bezpośredniego zasilania odbiorników. Jeśli rozumiem harmoniczne, wypełnienie i ograniczenia pasma, potrafię przewidzieć, kiedy układ będzie pracował czysto, a kiedy zacznie generować straty i zakłócenia.
W praktyce najbardziej opłaca się myśleć o tym sygnale jak o kompromisie między szybkością a „kosztem widmowym”. W elektronice cyfrowej ten koszt jest akceptowalny, bo liczy się jednoznaczne przełączenie. W elektronice mocy i instalacjach PV trzeba go już kontrolować filtracją, doborem topologii i właściwym typem falownika. Jeśli ktoś traktuje przebieg prostokątny jak prosty odpowiednik sinusa, zwykle kończy z buczeniem, nagrzewaniem albo problemami EMC.
Dlatego ja zawsze zaczynam od zastosowania, a dopiero potem patrzę na sam kształt sygnału. To podejście oszczędza czas, pieniądze i nerwy, zwłaszcza tam, gdzie w grę wchodzi zasilanie domu, automatyka budynkowa albo układ oparty na fotowoltaice.
