Elektroliza wody to proces, w którym prąd rozbija cząsteczkę H2O na wodór i tlen. W praktyce liczy się jednak nie tylko sama reakcja chemiczna, ale też sprawność urządzenia, wymagania dotyczące wody, bezpieczeństwo i to, czy taki układ ma sens przy fotowoltaice albo w firmie. Poniżej rozkładam ten temat na części pierwsze: od zasady działania, przez rodzaje elektrolizerów, aż po koszty i ograniczenia, które zwykle decydują o opłacalności.
Najważniejsze rzeczy o rozkładzie wody prądem
- Proces zamienia energię elektryczną w wodór i tlen, ale nie „produkuje energii” - służy do jej magazynowania lub do wytwarzania surowca.
- Najbardziej dojrzałe są dziś układy alkaliczne i PEM, a SOEC ma duży potencjał, ale wymaga wysokiej temperatury i lepszego zaplecza technicznego.
- Realny pobór energii to zwykle około 48-55 kWh na 1 kg wodoru, a do tego dochodzą straty związane ze sprężaniem, osuszaniem i serwisem.
- Najlepiej działa tam, gdzie jest tania, niskoemisyjna energia i stały odbiór wodoru na miejscu.
- Bezpieczeństwo nie jest dodatkiem: liczą się wentylacja, osobne prowadzenie gazów, detekcja wycieków i wysoka jakość wody.
- W projektach opartych o fotowoltaikę taki układ częściej sprawdza się jako magazyn długoterminowy albo element procesu przemysłowego niż jako zamiennik baterii w domu.
Jak działa rozkład wody prądem

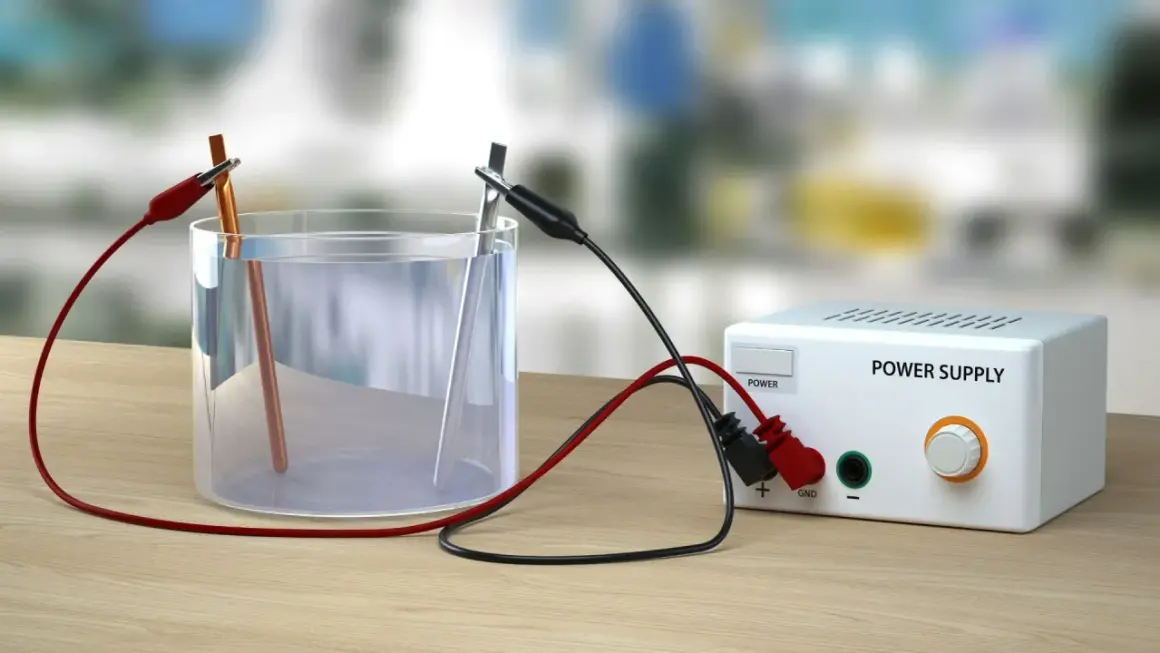

W samym rdzeniu procesu chodzi o prostą rzecz: dostarczasz energię elektryczną, a urządzenie rozdziela wodę na dwa gazy. Po stronie katody powstaje wodór, po stronie anody tlen, a cały układ musi jednocześnie przewodzić ładunek i oddzielać produkty reakcji. Bez dobrego rozdzielenia gazów układ traci bezpieczeństwo i czystość produktu, więc w praktyce elektrolizer to nie „pojemnik z elektrodami”, tylko dość precyzyjna maszyna elektrochemiczna.
Najprościej można to zapisać jako reakcję 2H2O -> 2H2 + O2, ale ten zapis nie oddaje całej fizyki procesu. Liczy się jeszcze elektrolit, membrana, materiał elektrod, temperatura pracy i sterowanie prądem. W nowoczesnych systemach prąd stały jest przekształcany z energii z sieci, z PV albo z innego źródła, a elektronika musi stabilizować obciążenie tak, żeby urządzenie pracowało bez nadmiernych strat i bez szybkiej degradacji.
Ja zawsze zwracam uwagę na dwa detale, które początkujący pomijają: czystość gazów oraz odprowadzanie ciepła. Jeśli oba są źle zaprojektowane, nawet dobrze wyglądający układ laboratoryjny zaczyna sprawiać problemy w pracy ciągłej. Gdy to rozumiesz, łatwiej ocenić, dlaczego jedne konstrukcje są prostsze i tańsze, a inne lepiej współpracują ze zmiennym zasilaniem z OZE.
Jakie są typy elektrolizerów i czym się różnią
Wybór technologii ma duże znaczenie, ale ja nie zaczynałbym od marki czy modnej nazwy. Najpierw patrzę na profil obciążenia, temperaturę pracy, dostęp do czystej wody i to, czy instalacja ma pracować niemal bez przerwy, czy raczej reagować na nadwyżki z fotowoltaiki. Dopiero potem porównuję typy urządzeń.| Typ | Temperatura pracy | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|---|
| Alkaliczny | poniżej 100°C | Technologia dojrzała, zwykle niższy koszt wejścia, dobre rozwiązanie do pracy stabilnej | Mniej wdzięczny przy bardzo dynamicznej pracy, większy i cięższy od części układów PEM | Instalacje większe, procesy przemysłowe, produkcja w trybie ciągłym |
| PEM | około 70-90°C | Kompaktowy, szybciej reaguje na zmiany mocy, dobrze współpracuje z OZE | Wyższy koszt materiałów i wyższe wymagania wobec wody | PV, wiatr, instalacje o zmiennej mocy, miejsca z ograniczoną przestrzenią |
| SOEC | około 700-800°C | Bardzo wysoki potencjał sprawności, możliwość wykorzystania ciepła odpadowego | Wysoka temperatura, większa złożoność i mniejsza dojrzałość rynkowa | Przemysł z dostępem do ciepła, duże układy z dobrym zapleczem technicznym |
| AEM | niska lub umiarkowana | Obiecujące połączenie zalet obu światów | Nadal mniej dojrzała niż dwa główne warianty | Projekty pilotażowe i wdrożenia rozwijające się |
W praktyce najczęściej wygrywa nie „najlepsza technologia w ogóle”, tylko ta, która pasuje do trybu pracy. Alkaliczny układ bywa rozsądny tam, gdzie liczy się prostota i stałość obciążenia. PEM wybieram wtedy, gdy źródło energii jest bardziej zmienne i zależy mi na kompaktowej zabudowie. SOEC zostawiam dla sytuacji, w których naprawdę mogę wykorzystać wysoką temperaturę procesu, bo bez tego jego potencjał nie pracuje na pełną wartość.
Jeśli chcesz podejść do tematu technicznie, pierwszy filtr jest prosty: nie pytaj, co jest „nowocześniejsze”, tylko co wytrzyma warunki twojej instalacji i da sensowny koszt całego systemu. To prowadzi prosto do pytania, gdzie taki układ ma największy sens w energetyce i przy fotowoltaice.
Dlaczego ten proces ma znaczenie dla fotowoltaiki i magazynowania energii

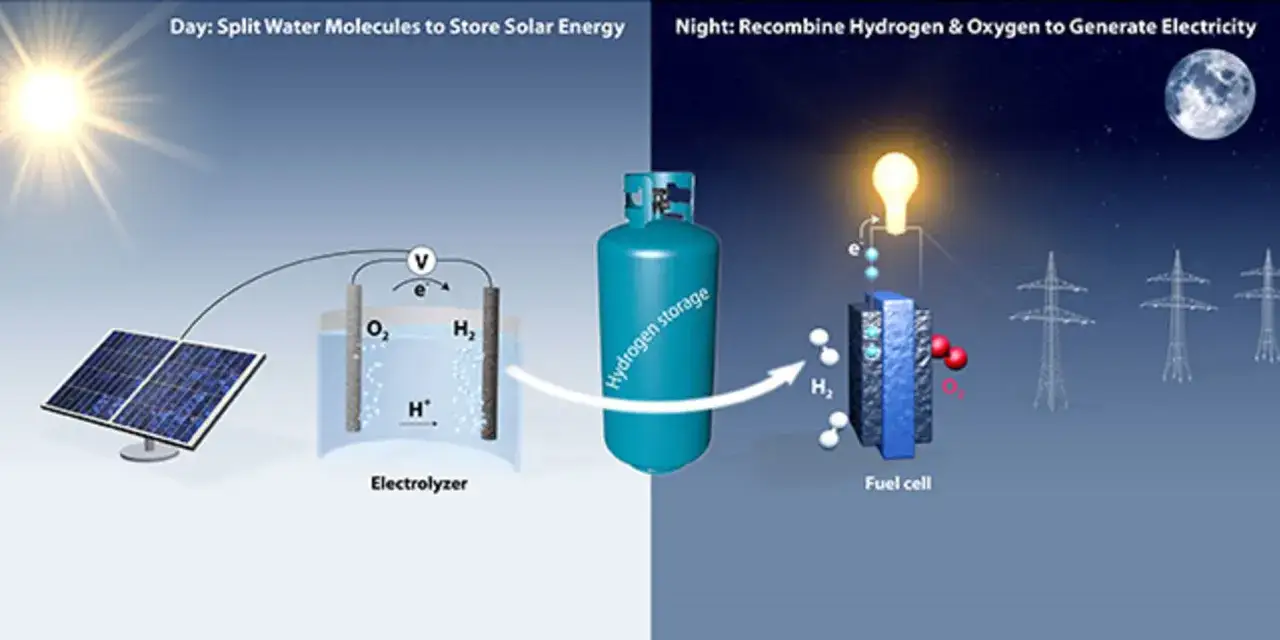

Najważniejsza rzecz, którą zawsze podkreślam: wodór nie jest energią samą w sobie, tylko nośnikiem energii. To oznacza, że elektrolizer staje się interesujący wtedy, gdy masz nadwyżkę prądu i chcesz ją przenieść w czasie albo wykorzystać jako surowiec. W instalacjach PV widać to szczególnie wyraźnie, bo produkcja bywa wysoka w środku dnia, a lokalny odbiór nie zawsze wtedy nadąża.
W polskich realiach taka technologia ma najwięcej sensu w trzech scenariuszach. Po pierwsze, gdy wodór jest od razu potrzebny w procesie przemysłowym. Po drugie, gdy masz farmę OZE i chcesz ograniczyć straty energii przy nadprodukcji. Po trzecie, gdy potrzebujesz magazynu znacznie dłuższego niż bateria litowo-jonowa, na przykład do przesuwania energii o dni albo tygodnie. Jeśli później chcesz znów zamienić wodór na prąd, cały łańcuch ma wyraźnie niższą sprawność niż akumulator, więc to nie jest zamiennik baterii w prostym sensie.
- Ma sens tam, gdzie wodór jest zużywany na miejscu albo sprzedawany dalej jako surowiec.
- Jest atrakcyjny przy nadwyżkach z PV, których nie opłaca się oddać do sieci lub magazynować wyłącznie w baterii.
- Sprawdza się lepiej w skali firmy, farmy lub zakładu niż w małym domu jednorodzinnym.
- Wspiera długie magazynowanie energii, ale nie wygrywa sprawnością z prostymi magazynami elektrycznymi.
Ja zwykle patrzę na to tak: jeśli projekt ma jedynie obniżyć rachunek za energię, wodór przegrywa z prostszymi rozwiązaniami. Jeśli ma stabilizować większy system energetyczny, zasilać przemysł albo magazynować nadwyżki OZE poza kilkoma godzinami, jego sens rośnie bardzo szybko. Po takim filtrowaniu naturalnie dochodzimy do kosztów, bo one często rozstrzygają wszystko.
Ile energii i pieniędzy trzeba na kilogram wodoru
Tu najlepiej działa chłodna arytmetyka. Teoretyczna wartość energetyczna 1 kg wodoru to około 33,3 kWh w ujęciu LHV, ale rzeczywista produkcja wymaga więcej energii elektrycznej. W praktyce nowoczesne układy często pracują w okolicach 48-55 kWh na 1 kg H2 na poziomie samego wytwarzania, a do tego dochodzą straty związane ze sprężaniem, osuszaniem, przygotowaniem wody i obsługą pomocniczą.
Na poziomie orientacyjnym można policzyć sam koszt energii tak:
| Cena energii | 48 kWh/kg | 55 kWh/kg | Co to oznacza w praktyce |
|---|---|---|---|
| 0,40 zł/kWh | 19,20 zł/kg | 22,00 zł/kg | To nadal tylko koszt samego prądu, bez urządzenia i obsługi |
| 0,70 zł/kWh | 33,60 zł/kg | 38,50 zł/kg | Przy takiej stawce ekonomia robi się znacznie trudniejsza |
| 1,00 zł/kWh | 48,00 zł/kg | 55,00 zł/kg | Bez bardzo dobrego zastosowania końcowego trudno to obronić |
Do tej tabeli trzeba jeszcze dopisać jedną rzecz, o której rynek lubi czasem milczeć: amortyzację elektrolizera, serwis, wymianę elementów, kompresję, magazynowanie i czystość wody. Dlatego małe, prywatne instalacje bardzo rzadko wygrywają samym kosztem z prostszymi magazynami energii. Wodór staje się sensowny dopiero wtedy, gdy ma dobrą skalę, tani prąd i realny odbiór końcowy.
Jeśli policzysz tylko sam prąd, już zobaczysz, dlaczego skala i cena energii mają tak duże znaczenie. Ale równie ważne jest bezpieczeństwo, bo tutaj nie ma miejsca na improwizację.
Bezpieczeństwo, jakość wody i wymagania techniczne
Hydrogen to gaz, którego nie wolno traktować lekko. Ma szeroki zakres palności w powietrzu, zapala się łatwiej niż gaz ziemny i wymaga bardzo dobrej wentylacji oraz detekcji wycieków. W praktyce oznacza to, że nawet niewielki projekt musi być zaprojektowany jak system techniczny, a nie jak amatorski eksperyment. Największym błędem jest zakładanie, że skoro wodór jest „lekki”, to sam się bezpiecznie rozwieje i problem znika.
Równie ważny jest tlen, który pojawia się po drugiej stronie układu. Nie jest paliwem, ale wzbogaca atmosferę i zwiększa ryzyko pożaru w źle wentylowanych przestrzeniach. Dlatego gazy prowadzi się osobno, a w większych systemach dba się też o kontrolę ciśnienia, zawory bezpieczeństwa i odpowiednie materiały. W takim układzie liczą się rzeczy, które na papierze wyglądają banalnie, a w eksploatacji robią ogromną różnicę: uszczelnienia, czujniki, odprowadzenie ciepła i odporność na korozję.
Przeczytaj również: Czerwony przewód - plus czy minus? Rozwiąż zagadkę raz na zawsze.
Jakiej wody potrzebuje instalacja
Woda to nie tylko „surowiec”, ale jeden z parametrów żywotności. W systemach PEM zwykle potrzebna jest woda dejonizowana lub bardzo wysokiej czystości, bo zanieczyszczenia potrafią szybko skrócić życie membrany i obniżyć jakość gazu. Układy alkaliczne są pod tym względem bardziej tolerancyjne, ale to nie znaczy, że można zasilać je przypadkową wodą z dużą zawartością minerałów. Kamień, sole i związki chloru to bardzo szybka droga do problemów serwisowych.
- Woda powinna być odpowiednio uzdatniona, a nie tylko „w miarę czysta”.
- W instalacji trzeba przewidzieć wentylację i osobne prowadzenie wodoru oraz tlenu.
- Materiały mają znaczenie, bo nie każdy metal i każda uszczelka znoszą tę chemiczno-termiczną pracę tak samo.
- Detekcja wycieków i procedury serwisowe nie są dodatkiem, tylko częścią projektu.
Po tych warunkach naturalnie pojawia się pytanie, kiedy taki układ rzeczywiście ma sens biznesowy, a kiedy lepiej wybrać coś prostszego.
Jak ocenić, czy taki układ ma sens w twoim projekcie
Ja zwykle zaczynam od jednego pytania: czy wodór ma być paliwem, magazynem, czy półproduktem technologicznym. Jeśli odpowiedź jest mętna, projekt najczęściej nie ma jeszcze dobrego uzasadnienia. Sens rośnie wtedy, gdy masz stały odbiór, tani prąd, miejsce na magazynowanie i możliwość pracy przez wiele godzin z sensownym obciążeniem.
- Masz źródło energii o niskim koszcie jednostkowym lub realne nadwyżki z OZE.
- Wodór zużywasz na miejscu albo masz pewny odbiór zewnętrzny.
- Możesz zapewnić miejsce na sprężanie, magazyny i układ bezpieczeństwa.
- Masz warunki do regularnego serwisu i kontroli jakości wody.
- Nie liczysz tylko krótkiego zwrotu z baterią, ale patrzysz na dłuższy horyzont i większą skalę działania.
Jeśli któryś z tych punktów nie jest spełniony, zwykle zaczynam od prostszej odpowiedzi: bateria, zarządzanie zużyciem, odzysk ciepła albo lepsze dopasowanie profilu pracy. Wodór nie jest złym rozwiązaniem, ale jest rozwiązaniem wymagającym i opłacalnym tylko wtedy, gdy cały łańcuch jest dobrze ułożony.
Co najbardziej wpływa na wynik, a co zwykle bywa przeceniane
W takich projektach najbardziej liczą się trzy rzeczy: cena energii, liczba godzin pracy oraz sensowny odbiór wodoru. Sama sprawność urządzenia jest ważna, ale w praktyce wygrywa nie ten system, który ma najlepszą nazwę katalogową, tylko ten, który pracuje długo, stabilnie i bez zbędnych przestojów. Ja patrzę na to bardzo pragmatycznie: jeżeli elektrolizer ma być włączany tylko okazjonalnie, koszt jednostkowy szybko rośnie i cały projekt traci sens.
Przeceniane bywa też założenie, że wystarczy podłączyć urządzenie do fotowoltaiki i problem magazynowania energii znika. Tak nie jest. Najpierw trzeba policzyć profil dobowy i sezonowy, potem technologię, a dopiero na końcu dopasować osprzęt. Właśnie dlatego w dobrze zaprojektowanym układzie energia, woda, bezpieczeństwo i odbiór końcowy są traktowane jako jeden system, a nie cztery osobne tematy.
Jeśli patrzysz na ten temat z perspektywy domu, firmy albo farmy PV, zacząłbym od prostego pytania: czy chcesz przechować nadwyżkę energii, czy wytworzyć konkretny produkt do dalszego użycia. Od odpowiedzi na to pytanie zależy więcej niż od samego hasła „nowoczesna technologia”.
