Przebieg sinusoidalny jest podstawowym opisem tego, jak zmienia się napięcie w prądzie przemiennym. Sinusoida jest tu nie tylko matematycznym kształtem, ale też praktycznym wzorcem pracy sieci, falowników i wielu urządzeń domowych. Poniżej pokazuję, jak czytać 230 V i 50 Hz, kiedy znaczenie ma czysta fala, a kiedy tańsze rozwiązanie wystarcza.

Jak wygląda przebieg sinusoidalny i co oznaczają 230 V oraz 50 Hz

W praktyce chodzi o płynną zmianę napięcia: wartość rośnie, przechodzi przez maksimum, spada do zera, zmienia znak i powtarza ten sam ruch. Dla użytkownika najważniejsze są trzy liczby: 230 V, 50 Hz i czas jednego pełnego cyklu, czyli 20 ms.

Ja patrzę na ten przebieg przez kilka parametrów, bo każdy mówi o czymś innym. Jedne opisują „ile” energii dostarcza sygnał, inne „jak szybko” się zmienia, a jeszcze inne pokazują, czy fala jest przesunięta względem kolejnej fazy.

To właśnie dlatego 230 V nie oznacza, że napięcie „stoi” cały czas na tej wartości. W rzeczywistości wartość chwilowa zmienia się przez cały czas, a napięcie szczytowe jest znacznie wyższe. Ten szczegół ma znaczenie, gdy zaczynasz porównywać sieć z wyjściem falownika albo UPS-a.

Gdy już wiesz, jak czytać sam przebieg, łatwiej zrozumieć, dlaczego polska sieć energetyczna została zbudowana właśnie wokół tego kształtu.

Dlaczego w domu i sieci energetycznej to właśnie ten kształt ma znaczenie

Sinusoidalny przebieg nie jest przypadkowy. Generatory prądu przemiennego w elektrowniach naturalnie wytwarzają napięcie o takim kształcie, a sieć przesyłowa i transformatory bardzo dobrze z nim współpracują. To upraszcza przesył energii, ułatwia synchronizację i pozwala zasilać urządzenia w przewidywalny sposób.

W polskich domach standardem jest 230 V / 50 Hz, a w układach trójfazowych trzy sinusoidy są przesunięte względem siebie o 120°. Dzięki temu obciążenie rozkłada się równiej, a silniki, pompy i inne odbiorniki pracują stabilniej.

• Mniejsze straty - sprawny przebieg oznacza mniej niepotrzebnego grzania w przewodach, transformatorach i urządzeniach.
• Lepsza współpraca z odbiornikami - silniki, transformatory i wiele zasilaczy działają ciszej oraz równiej.
• Łatwiejsza synchronizacja - falowniki i urządzenia przyłączane do sieci muszą „nadążać” za jej parametrami.
• Przewidywalny pomiar - licznik energii i aparatura pomiarowa są projektowane pod taki rodzaj sygnału.

Warto jednak pamiętać, że idealny przebieg istnieje głównie na schemacie. W praktyce wiele urządzeń z zasilaczami impulsowymi pobiera prąd w sposób nieliniowy, co wprowadza harmoniczne, czyli dodatkowe składowe zniekształcające falę. To właśnie one tłumaczą, dlaczego jakość energii bywa równie ważna jak sama jej dostępność.

I właśnie tu zaczyna się praktyka, bo idealny przebieg ma sens dopiero wtedy, gdy sprzęt potrafi go utrzymać albo odtworzyć.

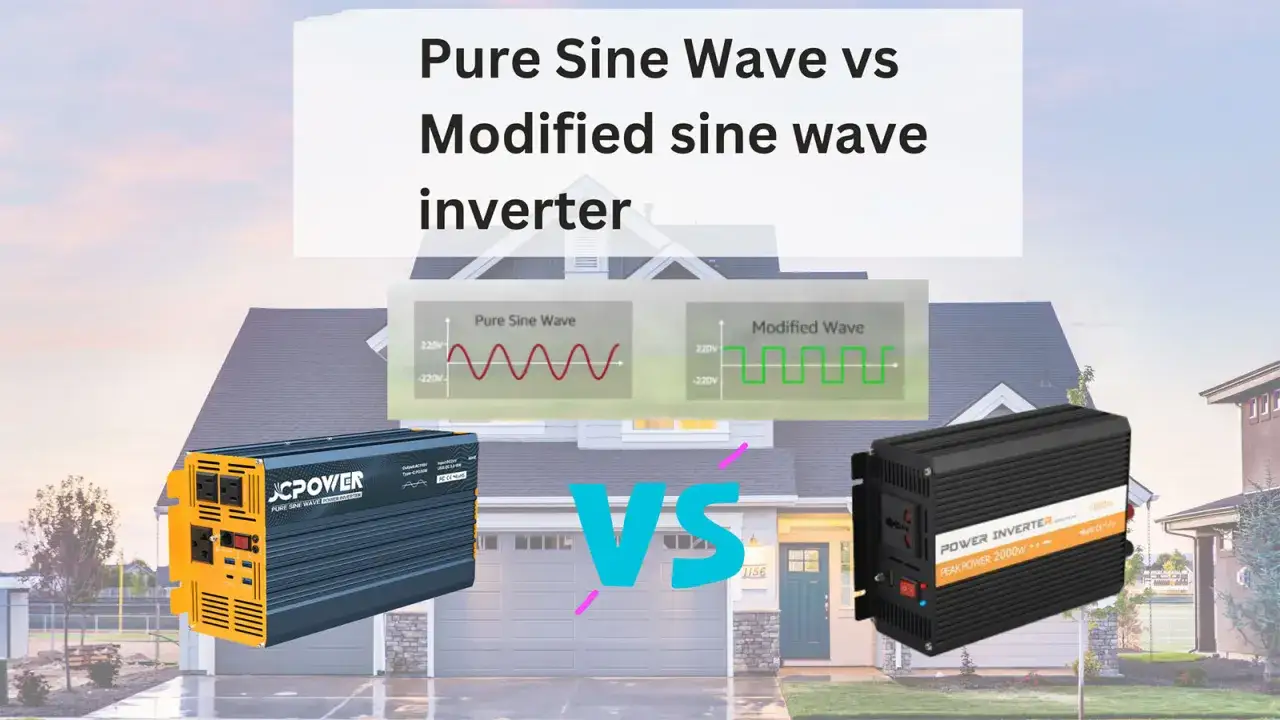

Czysta, modyfikowana i prostokątna fala nie zachowują się tak samo

Jeżeli porównuję źródła zasilania, to nie patrzę wyłącznie na moc. Kształt wyjścia mówi mi często więcej o tym, jak sprzęt będzie działał w realu niż sama liczba watów. Różnice między czystą, modyfikowaną i prostokątną falą są wyraźne, zwłaszcza przy odbiornikach z silnikami, transformatorami i elektroniką sterującą.

W praktyce modyfikowana fala bywa tańsza, ale oszczędność potrafi być pozorna. Silnik może pracować głośniej, zasilacz może się nagrzewać, a elektronika z aktywnym PFC może reagować nieprzewidywalnie. PFC, czyli układ poprawiający współczynnik mocy, odpowiada za to, jak zasilacz pobiera energię z sieci, więc przy słabym przebiegu jest bardziej wymagający.

Gdy wiem już, czym różnią się te warianty, od razu patrzę na to, gdzie w domu i w instalacji PV naprawdę robi to różnicę.

Gdzie w fotowoltaice i zasilaniu awaryjnym najłatwiej popełnić błąd

W systemach fotowoltaicznych panele produkują prąd stały, a dopiero falownik zamienia go na prąd przemienny. To oznacza, że jakość zasilania po stronie AC zależy nie od samych modułów, ale od tego, jak dobrze pracuje falownik i jaką falę potrafi wygenerować przy zmianach obciążenia.

Gdy dobieram falownik do domu z pompą, lodówką, kotłem albo elektroniką biurową, zaczynam od pytania: czy to urządzenie naprawdę lubi przebieg prostokątny albo schodkowy? W większości przypadków odpowiedź brzmi „nie”. Dla sprzętu z silnikami, sprężarkami i wrażliwymi zasilaczami bezpieczniejszy jest czysty przebieg sinusoidalny.

• On-grid - falownik synchronizuje się z siecią, więc musi odtwarzać parametry bardzo precyzyjnie.
• Off-grid - instalacja sama tworzy zasilanie dla odbiorników i tu kształt fali ma największe znaczenie.
• Hybrid - łączy oba światy, dlatego jakość wyjścia i zachowanie przy zaniku sieci są szczególnie ważne.

Przy zakupie sprawdzam kilka rzeczy naraz: typ przebiegu wyjściowego, moc ciągłą i chwilową, stabilność 50 Hz, poziom zniekształceń harmonicznych oraz zgodność z odbiornikami z aktywnym PFC. Jeśli producent podaje tylko „230 V”, a nie mówi nic o przebiegu, to dla mnie za mało.

To jednak nie kończy tematu, bo nawet dobry sprzęt nie pomoże, jeśli przebieg zacznie się rozjeżdżać pod obciążeniem.

Jak rozpoznać, że przebieg jest zbyt zniekształcony

Zbyt duże zniekształcenia często słychać i widać szybciej, niż pojawią się w danych katalogowych. Typowe sygnały to buczenie transformatorów, wyraźnie cieplejsza obudowa zasilacza, losowe restarty elektroniki, migotanie LED-ów albo szarpana praca silnika. Przy bardziej wymagających odbiornikach problem potrafi wyjść dopiero po kilku minutach lub po przełączeniu na zasilanie awaryjne.

Najczęstsze przyczyny są dość prozaiczne: zbyt mały falownik, przeciążenie, tania przetwornica z modyfikowaną falą, słaby akumulator albo sprzęt z dużym prądem rozruchowym. Sprężarki, lodówki i pompy potrafią przez chwilę potrzebować wyraźnie więcej mocy niż wynika z tabliczki znamionowej, więc dobór „na styk” kończy się kłopotami.

• Buczenie - zwykle świadczy o tym, że transformator albo silnik pracuje na przebiegu, który mu nie służy.
• Grzanie - sygnał, że część energii nie idzie w użyteczną pracę, tylko w straty.
• Resetowanie elektroniki - często oznacza spadek jakości zasilania przy zmianie obciążenia.
• Migotanie światła - bywa efektem niestabilnej częstotliwości albo zniekształconej fali.

Do pomiaru najlepiej użyć oscyloskopu albo analizatora jakości energii. Wtedy widać nie tylko sam kształt przebiegu, ale też harmoniczne i ewentualne spadki przy obciążeniu. Idealny przebieg ma 0% THD, czyli całkowity brak zniekształceń, a im wyższy wynik, tym mniej przypomina sieć, do której urządzenia są przyzwyczajone.

Po takich objawach zwykle nie szukałbym winy w jednym urządzeniu, tylko w całym łańcuchu zasilania.

Mój praktyczny filtr przed zakupem falownika lub UPS-a

Jeśli miałbym zostawić jedną prostą zasadę, brzmiałaby tak: im bardziej złożone urządzenia zasilasz, tym bardziej opłaca się czysta fala. W praktyce oszczędzasz nie tylko na awariach, ale też na hałasie, stratach energii i szybszym zużyciu sprzętu.

• Do pomp, lodówek, kotłów, sprzętu medycznego i elektroniki wybieram czystą falę.
• Sprawdzam nie tylko moc ciągłą, ale też moc chwilową, bo rozruch bywa bardziej wymagający niż normalna praca.
• Szukam jasnej informacji o zniekształceniach harmonicznych i stabilności 50 Hz.
• Patrzę na sprawność przy małym obciążeniu, bo w systemach awaryjnych to ma realne znaczenie.
• Weryfikuję zgodność z akumulatorami, automatyką przełączania i typem odbiorników, które mają być zasilane.

W instalacjach PV i w zasilaniu awaryjnym najtańszy wybór rzadko okazuje się najlepszy, jeśli przez kilka lat ma pracować bez przerw i bez irytujących niespodzianek. Dobrze dobrany przebieg sinusoidalny to detal, który naprawdę przekłada się na komfort, trwałość i przewidywalność całego systemu.
