W elektrostatyce najwięcej zamieszania robią nie same ładunki, tylko to, jak zmienia się ich energia w polu. Potencjał elektryczny pomaga opisać, ile energii przypada na jednostkowy ładunek w danym miejscu pola, a więc od razu łączy fizykę z tym, co później widzimy w napięciu, pracy i przepływie prądu. W tym tekście rozkładam temat na proste części: definicję, wzór, różnicę między potencjałem i napięciem oraz praktyczne znaczenie w instalacjach, także tych związanych z fotowoltaiką.
Najkrótsza wersja, która pomaga zrozumieć cały temat
- To wielkość skalarna opisująca energię przypadającą na 1 kulomb ładunku w danym punkcie pola.
- Najczęściej liczy się ją ze wzoru V = Ep / q, a jednostką jest wolt.
- Napięcie to różnica potencjałów między dwoma punktami, nie sam pojedynczy punkt.
- Dla ładunku punktowego wartość zmienia się z odległością od źródła pola i zależy od znaku ładunku.
- W praktyce pojęcie jest ważne w obwodach, bateriach, PV i wszędzie tam, gdzie liczy się bezpieczna różnica napięć.
Czym jest ten potencjał i od czego zależy
Najprościej myślę o nim jak o „wysokości energetycznej” punktu w polu. Jeśli ładunek znajduje się w miejscu o wyższym potencjale, to ma inną energię niż wtedy, gdy przeniesiemy go w miejsce o niższym potencjale. Sama wartość opisuje więc nie tyle ładunek, ile pole w danym punkcie.
To ważne rozróżnienie, bo ta wielkość jest skalarna. Nie ma kierunku tak jak natężenie pola, ale ma wartość liczbową i znak. W praktyce zależy od rozkładu ładunków, od przyjętego punktu odniesienia oraz od odległości od źródła pola. Dla ładunku punktowego im dalej od źródła, tym mniejsza wartość bezwzględna potencjału.
Ja zwykle tłumaczę to tak: ładunek „nie tworzy” potencjału sam dla siebie, tylko wnosi go do przestrzeni wokół siebie. Właśnie dlatego ten sam punkt w przestrzeni ma określoną wartość niezależnie od tego, jaki ładunek próbny akurat do niego włożysz. Z tego wynika kolejna rzecz, która często rozjaśnia temat: potencjał mówi o stanie pola, a nie o stanie konkretnego ciała.
To prowadzi wprost do rachunków, bo gdy już wiemy, jak interpretować punkt w polu, można przejść do wzoru i jednostek bez zgadywania.
Jak policzyć wartość i energię ładunku
W obliczeniach najczęściej korzysta się z dwóch zależności: potencjał to energia potencjalna przypadająca na jednostkę ładunku, a energia konkretnego ładunku wynika z iloczynu tego ładunku i potencjału. To wygodne, bo zamiast liczyć dla każdego przypadku od nowa, wystarczy przeliczyć jedną wielkość na drugą.

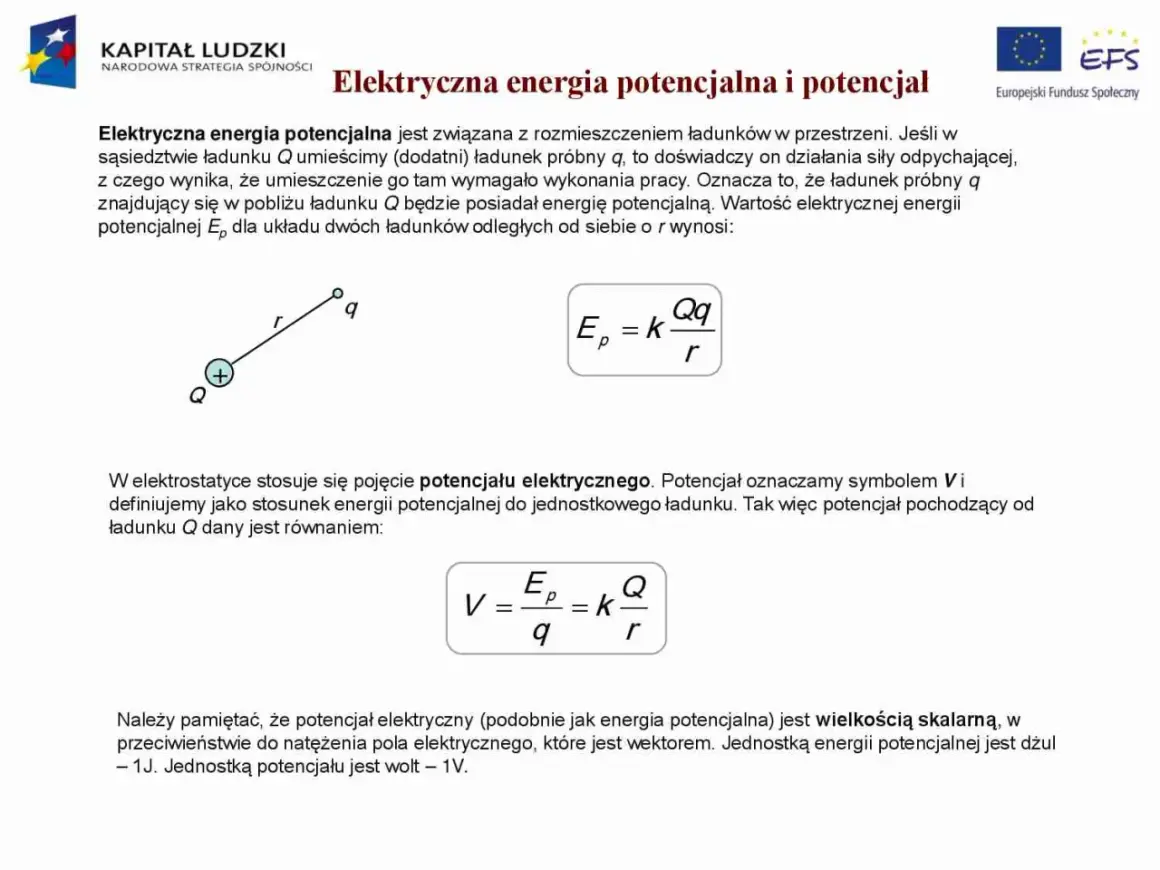

Najkrócej zapisuje się to tak: V = Ep / q, a więc po przekształceniu Ep = qV. Dla ładunku punktowego przydaje się jeszcze zależność V = kQ / r, gdzie k ≈ 8,99 × 109 N·m²/C². W tym wzorze znak potencjału zależy od znaku ładunku źródłowego, a sama wartość maleje wraz z odległością od źródła pola.
| Wielkość | Symbol | Znaczenie | Jednostka |
|---|---|---|---|
| Potencjał | V | Ilość energii przypadająca na 1 C ładunku w danym punkcie | 1 V = 1 J/C |
| Energia potencjalna ładunku | Ep | Energia konkretnego ładunku w polu | J |
| Różnica potencjałów | U lub ΔV | Różnica „poziomu energetycznego” między dwoma punktami | V |
Jeśli potrzebujesz prostego przykładu, wystarczy jedno działanie. Gdy ładunek ma wartość 2 µC i znajduje się w punkcie o potencjale 300 V, jego energia potencjalna wynosi 0,0006 J. To niewiele w skali makro, ale w fizyce ładunków to już konkretna wartość, która pokazuje, jak mocno pole wpływa na cząstkę.
W przypadku ładunku punktowego przydaje się też zależność od odległości: potencjał maleje wraz z oddalaniem się od źródła, a przy ładunku dodatnim jest dodatni, przy ujemnym ujemny. Jeśli chcesz to zapamiętać bez wzorów, wystarczy jedna myśl: im dalej od źródła pola, tym mniejsza „wysokość” energetyczna.
To właśnie dlatego w zadaniach tak ważne jest, by najpierw ustalić, co jest źródłem pola, jaki znak ma ładunek i względem jakiego punktu liczysz wynik. Bez tego nawet poprawny wzór daje mylący rezultat.
Czym różni się od napięcia i dlaczego to ważne
Ja najpierw rozdzielam trzy rzeczy: potencjał, napięcie i energię. Potencjał opisuje jeden punkt w polu, napięcie opisuje różnicę między dwoma punktami, a energia dotyczy konkretnego ładunku. Jeśli to się pomiesza, cały temat robi się niepotrzebnie mętny.
| Pojęcie | Na co odpowiada | Najważniejsza cecha | Typowy błąd |
|---|---|---|---|
| Potencjał | „Jaki poziom ma ten punkt?” | Przypisany do miejsca w polu | Traktowanie go jak energii całego układu |
| Napięcie | „Jaka jest różnica między punktami A i B?” | Wielkość między dwoma punktami | Mówienie o napięciu bez punktu odniesienia |
| Energia ładunku | „Ile energii ma ten konkretny ładunek?” | Zależy od wartości ładunku | Utożsamianie jej z potencjałem |
W praktyce to napięcie jest tym, co najczęściej mierzy multimetr. Miernik nie pokazuje „absolutnej wysokości” punktu w oderwaniu od wszystkiego, tylko różnicę między sondami. To dlatego samo stwierdzenie, że coś ma 12 V, 48 V albo 400 V, ma sens dopiero wtedy, gdy wiemy, między jakimi punktami to napięcie występuje.
Ta różnica ma znaczenie nie tylko w szkolnej fizyce. W instalacjach elektrycznych decyduje o kierunku przepływu prądu, doborze przewodów, izolacji i bezpieczeństwie pracy. I właśnie tu łatwo zobaczyć, że teoria nie jest ozdobą: bez dobrego rozróżnienia tych pojęć trudno czytać schematy i unikać błędów.
Jak czytać pole i linie ekwipotencjalne
Jeśli lubisz obrazy zamiast samych wzorów, ten fragment zwykle wszystko porządkuje. Linie pola pokazują kierunek działania siły na dodatni ładunek próbny, a powierzchnie ekwipotencjalne łączą punkty o tej samej wartości potencjału. W dobrze narysowanym schemacie obie rzeczy widać od razu: linie pola przecinają powierzchnie ekwipotencjalne prostopadle.
To ma bardzo praktyczny sens. Po powierzchni ekwipotencjalnej ładunek nie musi zyskiwać ani tracić energii, więc praca wykonana przy takim ruchu jest zerowa. Jeżeli ktoś wyobraża sobie pole jak mapę terenu, to powierzchnia ekwipotencjalna jest odpowiednikiem poziomicy. Różnica jest tylko taka, że zamiast wysokości geograficznej mamy poziom energii przypisany do ładunku.
W jednorodnym polu elektrycznym, na przykład między równoległymi płytami, wartości potencjału zmieniają się regularnie wraz z odległością. W polu centralnym wokół ładunku punktowego układ jest bardziej symetryczny, a potencjał maleje wraz z oddalaniem się od źródła. To właśnie dlatego ten sam schemat może wyglądać zupełnie inaczej w zależności od rodzaju pola.
Najkrócej: gdy patrzysz na linię ekwipotencjalną, widzisz miejsca o tym samym „poziomie”. Gdy patrzysz na linię pola, widzisz, w którą stronę energia ładunku będzie naturalnie spadać albo rosnąć. Ten podział jest prosty, ale niezwykle skuteczny w zadaniach i przy interpretacji zjawisk.
Co daje to w praktyce w fotowoltaice i instalacjach domowych
Na portalach o energii i technice to pojęcie nie jest tylko szkolnym dodatkiem. W instalacjach PV, magazynach energii i domowych obwodach elektrycznych liczy się przede wszystkim to, jak duża jest różnica potencjałów i czy mieści się ona w zakresie urządzenia. Falownik, bateria, zabezpieczenia i przewody muszą „widzieć” właściwe napięcie, inaczej układ nie zadziała albo będzie pracował niebezpiecznie.
W praktyce najbardziej przydatne są trzy sytuacje. Po pierwsze, przy projektowaniu stringów paneli sprawdza się, czy suma napięć modułów nie przekroczy dopuszczalnego zakresu wejściowego falownika. Po drugie, przy magazynach energii ważne jest, czy system pracuje na 12 V, 24 V czy 48 V, bo od tego zależy prąd, spadki napięcia i dobór kabli. Po trzecie, przy pomiarach serwisowych trzeba wiedzieć, czy wynik dotyczy napięcia jałowego, obciążonego czy różnicy względem konkretnego punktu odniesienia.
Warto też pamiętać, że napięcie w układach PV nie jest wartością „z tabliczki” raz na zawsze. Zmienia się wraz z temperaturą, nasłonecznieniem i warunkami pracy. Dlatego praktyk patrzy nie tylko na liczbę w katalogu, ale też na to, jak układ zachowuje się w realnych warunkach. To szczególnie ważne, gdy ktoś planuje samodzielnie rozbudować instalację albo dodać magazyn energii.
Wniosek jest prosty: znajomość tego pojęcia pomaga nie tylko zdać fizykę, ale też lepiej czytać schematy, porównywać parametry sprzętu i unikać błędów przy doborze elementów. Z tego miejsca łatwo już przejść do typowych pomyłek, które psują zarówno zadania, jak i praktyczne pomiary.
Najczęstsze pomyłki przy obliczeniach i pomiarach
Największy błąd, jaki widzę, to mieszanie potencjału z energią. Potencjał mówi o energii przypadającej na jednostkowy ładunek, więc sam w sobie nie jest jeszcze energią całego ładunku. Drugi częsty problem to zapominanie, że napięcie jest zawsze różnicą między dwoma punktami, a nie samotną liczbą „zawieszoną w powietrzu”.
- Mylenie potencjału z energią - 300 V nie oznacza 300 J, tylko 300 J na każdy kulomb ładunku.
- Ignorowanie znaku ładunku - dodatni i ujemny ładunek reagują inaczej na to samo pole.
- Brak punktu odniesienia - bez niego trudno mówić o sensownej wartości napięcia.
- Traktowanie napięcia jak mocy - napięcie samo nie mówi, ile energii zużywa urządzenie.
- Przenoszenie intuicji z jednego układu do drugiego - pole jednorodne, pole punktowe i obwód elektryczny nie zachowują się identycznie.
W zadaniach szkolnych często widać też jeszcze jedną pułapkę: ktoś wpisuje wzór poprawnie, ale nie pilnuje jednostek. Kulomb, mikro kulomb, wolt i dżul trzeba spiąć ze sobą konsekwentnie, inaczej wynik może wyjść pozornie sensowny, a jednak błędny o kilka rzędów wielkości.
W pomiarach problem bywa bardziej przyziemny. Zły zakres multimetru, źle przyłożone sondy albo pominięcie polaryzacji potrafią całkowicie zmienić interpretację wyniku. To drobiazgi, ale właśnie one najczęściej decydują o tym, czy odczyt jest użyteczny.
Co sprawdzam, zanim uznam wynik za sensowny
Gdy liczę zadanie albo oglądam pomiar, zawsze przechodzę przez ten sam krótki filtr. Dzięki temu nie gubię sensu fizycznego, nawet jeśli rachunek jest prosty.
- Sprawdzam, co jest źródłem pola i jaki ma znak.
- Ustalam, czy pytanie dotyczy jednego punktu, czy różnicy między dwoma punktami.
- Patrzę na jednostki i od razu zamieniam je na spójny układ SI.
- Dopiero potem podstawiam liczby do wzoru.
- Na końcu pytam sam siebie, czy wynik ma sens: czy potencjał ma odpowiedni znak, czy napięcie nie jest absurdalnie duże lub małe, i czy nie pomyliłem energii z napięciem.
To prosty nawyk, ale oszczędza mnóstwo błędów. W fizyce nie wygrywa ten, kto najszybciej wpisze wzór, tylko ten, kto umie go dobrze zinterpretować. Jeśli zapamiętasz właśnie ten porządek myślenia, temat przestaje być abstrakcyjny i zaczyna działać w praktyce - zarówno w zadaniach, jak i w realnych instalacjach elektrycznych.
