Transformator to jedno z tych urządzeń, które w instalacji elektrycznej pracuje bez rozgłosu, a jednak decyduje o tym, czy energia trafi tam, gdzie trzeba, w odpowiednim napięciu i z możliwie małymi stratami. Poniżej wyjaśniam, jak działa, z czego się składa, jakie ma odmiany i jak dobiera się go w praktyce w domu, przemyśle oraz fotowoltaice.
Co warto zapamiętać o transformatorze
- Zmienia poziom napięcia prądu przemiennego, ale nie zmienia częstotliwości.
- Działa dzięki indukcji elektromagnetycznej między uzwojeniem pierwotnym i wtórnym.
- W praktyce liczy się nie tylko napięcie, lecz także moc w VA, chłodzenie, izolacja i zapas obciążenia.
- W fotowoltaice transformator nadal ma znaczenie, zwłaszcza w większych instalacjach i tam, gdzie trzeba dopasować poziom sieci.
- Najczęstsze błędy to zasilanie z DC, za mała moc, zła wentylacja i ignorowanie prądów rozruchowych.
Jak działa transformator i dlaczego potrzebuje prądu przemiennego
Ja patrzę na transformator przede wszystkim jak na urządzenie, które „przekłada” napięcie między dwoma obwodami, ale nie robi tego elektrycznie wprost. W uzwojeniu pierwotnym płynie prąd przemienny, który wytwarza zmienne pole magnetyczne w rdzeniu. To pole indukuje napięcie w uzwojeniu wtórnym, więc energia przechodzi dalej bez bezpośredniego połączenia przewodów.
Najprostszy zapis tej zależności jest bardzo praktyczny: stosunek napięć jest w przybliżeniu równy stosunkowi liczby zwojów, czyli U2/U1 ≈ N2/N1. Dzięki temu można podnieść napięcie albo je obniżyć, na przykład z 230 V do 12 V w oświetleniu lub z poziomu niskiego napięcia do wartości potrzebnej w sieci elektroenergetycznej.
Ważny szczegół, o którym początkujący często zapominają: transformator nie pracuje poprawnie na prądzie stałym. Bez zmiennego strumienia magnetycznego nie pojawi się użyteczne napięcie po stronie wtórnej. To właśnie dlatego to urządzenie tak dobrze współpracuje z siecią 50 Hz i z układami, które z natury generują prąd przemienny. Żeby jednak działało dobrze, trzeba jeszcze spojrzeć na jego budowę, bo to ona decyduje o stratach i temperaturze pracy.
Co w budowie najbardziej wpływa na straty i sprawność

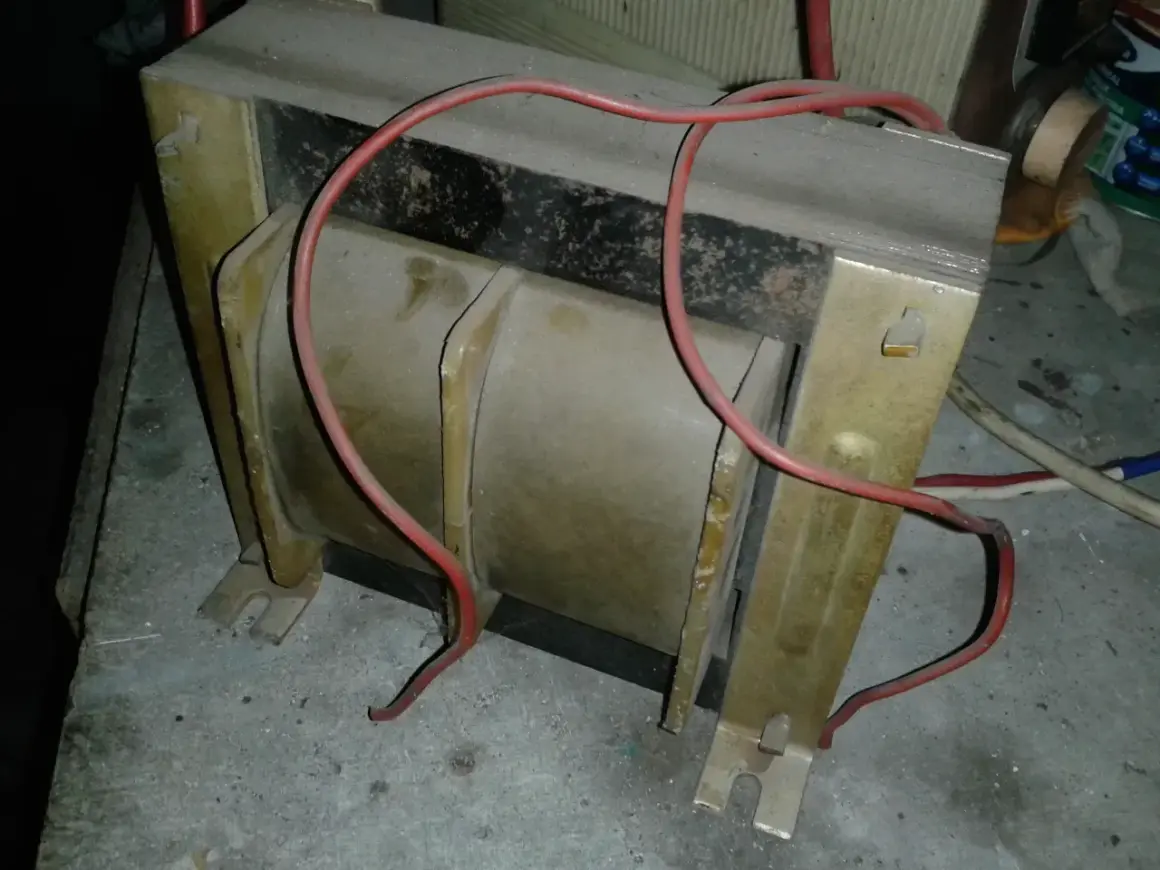

Najprostszy transformator składa się z rdzenia, uzwojenia pierwotnego, uzwojenia wtórnego i izolacji między nimi. W praktyce to właśnie rdzeń i uzwojenia przesądzają o tym, czy urządzenie będzie ciche, chłodne i oszczędne, czy zacznie grzać się bardziej, niż powinno.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Rdzeń magnetyczny | prowadzi strumień magnetyczny między uzwojeniami | jego materiał i kształt wpływają na straty w żelazie, hałas i sprawność |
| Uzwojenia | przenoszą energię przez pole magnetyczne | grubość przewodu i liczba zwojów decydują o nagrzewaniu oraz przekładni |
| Izolacja | oddziela uzwojenia i chroni przed przebiciem | złe materiały izolacyjne skracają życie urządzenia i zwiększają ryzyko awarii |
| Układ chłodzenia | odprowadza ciepło z wnętrza | bez dobrego chłodzenia sprawność spada, a temperatura szybko rośnie |
W dużych transformatorach energetycznych sprawność zwykle przekracza 95%, a dobrze dobrane jednostki dochodzą nawet do 98-99%. W małych urządzeniach wynik bywa niższy, bo straty względne są większe. W praktyce ważny jest też typ rdzenia: konstrukcje toroidalne są zwykle cichsze i mają mniejsze straty rozproszenia, ale nie zawsze są najłatwiejsze w produkcji i montażu.
Jeśli mam wskazać jeden punkt, który najbardziej wpływa na trwałość, to będzie nim temperatura. Przegrzewanie nie zawsze od razu kończy się awarią, ale systematycznie przyspiesza starzenie izolacji. A skoro wiemy już, co dzieje się wewnątrz, warto rozróżnić najważniejsze odmiany samego urządzenia.
Który rodzaj transformatora wybrać do zadania
Nie każdy transformator robi dokładnie to samo. Jedne służą do zmiany poziomu napięcia, inne zapewniają separację galwaniczną, a jeszcze inne pracują głównie w pomiarach lub zabezpieczeniach. To rozróżnienie ma znaczenie, bo błędny wybór potrafi obniżyć bezpieczeństwo albo po prostu podnieść koszty bez realnej korzyści.
| Rodzaj | Do czego służy | Plus | Ograniczenie |
|---|---|---|---|
| Obniżający | Zmniejsza napięcie do poziomu potrzebnego odbiornikowi | bardzo częsty w zasilaniu urządzeń niskonapięciowych | musi być dobrany do mocy i prądu po stronie wtórnej |
| Podwyższający | Zwiększa napięcie, aby ułatwić przesył energii | mniejsze straty przesyłowe przy wyższym napięciu | wymaga bardzo dobrej izolacji i kontroli parametrów sieci |
| Separacyjny | Zapewnia oddzielenie galwaniczne między stroną wejściową i wyjściową | podnosi bezpieczeństwo i ogranicza przenoszenie zakłóceń | zwykle jest cięższy i droższy od prostszych rozwiązań |
| Autotransformator | Zmienia napięcie z wykorzystaniem wspólnego uzwojenia | jest kompaktowy i często tańszy | nie daje pełnej separacji galwanicznej |
| Pomiarowy | Przystosowuje napięcie lub prąd do układów pomiarowych i zabezpieczeń | umożliwia bezpieczny nadzór instalacji | ma ściśle określone warunki pracy i obciążenia |
W praktyce zwracam też uwagę na kształt i wykonanie. Toroidalny rdzeń zwykle lepiej znosi pracę w urządzeniach, gdzie liczy się niski poziom zakłóceń i mniejszy rozmiar, ale nie jest jedynym sensownym wyborem. W instalacjach przemysłowych lub energetycznych ważniejsza od „ładnej” konstrukcji bywa odporność termiczna, łatwość serwisu i zgodność z normami. To prowadzi wprost do pytania, gdzie taki sprzęt naprawdę pracuje na co dzień.
Gdzie transformator naprawdę pracuje, od domu po fotowoltaikę
W domu transformator spotyka się częściej, niż się wydaje. Jest w zasilaczach do oświetlenia, w urządzeniach automatyki, w ładowarkach, sterownikach, domofonach i całej masie sprzętu, który potrzebuje niższego napięcia niż to, co wychodzi z gniazdka. W Polsce standardem sieciowym są 230 V i 400 V przy częstotliwości 50 Hz, więc w wielu przypadkach transformacja napięcia nadal pozostaje potrzebna.
W przemyśle jego rola jest jeszcze większa. Tam transformator zasila szafy sterownicze, linie technologiczne, układy bezpieczeństwa i rozdzielnie. W energetyce z kolei to element, który pozwala podnieść lub obniżyć napięcie na kolejnych poziomach sieci, zwykle między niskim napięciem 230/400 V a średnim napięciem rzędu 15, 20 lub 30 kV, zależnie od lokalnej infrastruktury.
Fotowoltaika jest osobnym, bardzo ciekawym przypadkiem. W części falowników stosuje się dziś konstrukcje beztransformatorowe, bo są lżejsze i zwykle sprawniejsze, ale to nie oznacza końca roli transformatora. W większych instalacjach, zwłaszcza po stronie przyłączenia do sieci, nadal pojawiają się transformatory stacyjne, które dopasowują poziom napięcia i pomagają bezpiecznie wprowadzić energię do sieci. Właśnie dlatego portal o energii odnawialnej nie może tego tematu pominąć. Skoro już wiemy, gdzie urządzenie pracuje, czas przejść do tego, jak je dobrać bez kosztownych pomyłek.
Jak dobrać parametry bez kosztownych pomyłek
Gdy dobieram taki element do projektu, nie zaczynam od ceny, tylko od parametrów, które naprawdę decydują o tym, czy układ będzie działał stabilnie. Najpierw trzeba ustalić napięcie wejściowe i wyjściowe, a dopiero potem moc, warunki środowiskowe i rodzaj obciążenia. W praktyce pomyłki najczęściej wynikają nie z samej koncepcji, lecz z niedoszacowania obciążenia albo zignorowania temperatury pracy.
- Sprawdź napięcia po obu stronach i upewnij się, że odpowiadają rzeczywistemu układowi zasilania.
- Policz moc w VA, nie tylko w watach. Przy obciążeniach z elektroniką i zasilaczami impulsowymi to różnica kluczowa.
- Zostaw zapas. W wielu zastosowaniach praktyczny margines 20-30% ma sens, a przy dużych prądach rozruchowych bywa potrzebny jeszcze większy.
- Określ fazowość. Jednofazowy i trójfazowy to nie zamienne warianty, lecz różne urządzenia do różnych zadań.
- Sprawdź izolację, chłodzenie i obudowę. Inaczej dobiera się sprzęt do szafy sterowniczej, inaczej do hali, a jeszcze inaczej do pracy na zewnątrz.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Moc | VA i realny profil obciążenia | zbyt mała moc powoduje grzanie i spadki napięcia |
| Napięcie | wartości znamionowe po obu stronach | niezgodność napięć kończy się niestabilną pracą lub uszkodzeniem |
| Warunki otoczenia | temperatura, wilgoć, kurz, wentylacja | środowisko decyduje o żywotności i bezpieczeństwie |
| Normy i dokumentacja | zgodność z właściwymi wymaganiami technicznymi | ułatwia odbiór instalacji i późniejszy serwis |
Jeśli mówimy o transformatorach energetycznych, w dokumentacji często pojawia się odniesienie do serii PN-EN 60076. Dla mnie to ważny sygnał, że producent opisuje nie tylko „jakie napięcie”, ale też parametry strat, chłodzenia i pracy ciągłej. A nawet najlepszy dobór nie pomoże, jeśli po drodze popełnimy typowe błędy montażowe.
Najczęstsze błędy przy montażu i eksploatacji
W teorii transformator jest prosty. W praktyce błędy wynikają zwykle z pośpiechu albo z założenia, że „skoro pasuje mechanicznie, to elektrycznie też będzie dobrze”. To zbyt optymistyczne podejście.
- Zasilanie prądem stałym tam, gdzie potrzebny jest przebieg zmienny. Taki układ nie pracuje poprawnie i może się przegrzewać.
- Za mały zapas mocy. Szczególnie groźny przy silnikach, zasilaczach impulsowych, LED-ach i innych obciążeniach o dużym prądzie rozruchowym.
- Zła wentylacja. Zamknięta szafa lub ciasna obudowa potrafi podnieść temperaturę bardziej niż sam pobór mocy.
- Pomijanie obciążenia nieliniowego. Elektronika pobiera prąd w impulsach, więc katalogowa moc odbiornika nie zawsze mówi całą prawdę.
- Brak kontroli hałasu i drgań. Jeśli urządzenie pracuje blisko ludzi, to nie jest detal, tylko realny parametr użytkowy.
- Mylenie separacji z autotransformacją. Autotransformator jest kompaktowy, ale nie daje takiego poziomu bezpieczeństwa jak transformator separacyjny.
Na co patrzę poza mocą, kiedy urządzenie ma działać latami
Jeśli transformator ma pracować długo i bez niespodzianek, nie wystarczy „żeby działał dziś”. Warto sprawdzić straty jałowe, poziom hałasu, klasę izolacji, sposób chłodzenia i dostęp do serwisu. W praktyce właśnie te parametry decydują o tym, czy koszty eksploatacji pozostaną rozsądne, czy zaczną rosnąć po cichu, miesiąc po miesiącu.
W jednostkach olejowych dochodzi jeszcze kwestia szczelności i stanu medium chłodzącego. W suchych liczy się czystość, przepływ powietrza i odporność na pył. Przy instalacjach pracujących w pobliżu falowników albo innych źródeł zakłóceń trzeba też patrzeć na temperaturę uzwojeń i harmoniczne, bo to one często skracają życie bardziej niż sama moc nominalna. Jeżeli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: najlepszy transformator to nie ten „najmocniejszy”, tylko ten najlepiej dopasowany do profilu obciążenia, warunków i sposobu eksploatacji.
W dobrze zaprojektowanej instalacji ten element nie zwraca na siebie uwagi. I właśnie o to chodzi. Ma pracować stabilnie, cicho i bezpiecznie, niezależnie od tego, czy zasila domowy układ niskonapięciowy, linię przemysłową, czy fragment infrastruktury fotowoltaicznej.
