W elektryce kolor przewodu pomaga, ale nie zastępuje pomiaru. Pytanie, czy czarny to plus czy minus, wraca szczególnie przy kablach od akumulatorów, zasilaczy i fotowoltaiki, bo w różnych systemach ten sam kolor może oznaczać coś innego. Poniżej rozkładam to na prosty język: co oznacza czarny przewód, kiedy jest fazą, kiedy może być minusem, a kiedy trzeba sięgnąć po miernik i dokumentację.
Najważniejsze zasady dla czarnego przewodu
- Czarny kolor sam w sobie nie przesądza o plusie ani minusie.
- W polskiej instalacji domowej czarny przewód zwykle oznacza fazę, czyli przewód pod napięciem AC.
- W obwodach DC i fotowoltaice kolor bywa zależny od producenta, więc trzeba patrzeć na oznaczenia zacisków.
- W instalacjach PV czarne przewody często występują po obu stronach obwodu, bo taka izolacja lepiej znosi słońce.
- Najpewniejsza metoda to pomiar multimetrem i weryfikacja schematu, a nie zgadywanie po barwie izolacji.
Co naprawdę oznacza czarny przewód
Kolor przewodu jest przede wszystkim konwencją identyfikacyjną, a nie uniwersalnym prawem fizyki. To ważne rozróżnienie, bo w jednym systemie czarny przewód będzie przewodem roboczym, w innym masą, a w jeszcze innym nie powie o polaryzacji prawie nic.
W praktyce ja zawsze zaczynam od pytania: czy mam do czynienia z instalacją AC, DC, czy z urządzeniem specjalnym, takim jak akumulator, zasilacz albo falownik? Dopiero potem patrzę na kolor. Taka kolejność oszczędza błędów, które najczęściej wynikają nie z braku wiedzy, tylko z mieszania różnych standardów w jednej głowie.
To rozróżnienie prowadzi wprost do pytania, jak ten sam czarny przewód zachowuje się w zwykłej instalacji domowej.
W domowej instalacji czarny zwykle jest fazą, nie plusem ani minusem

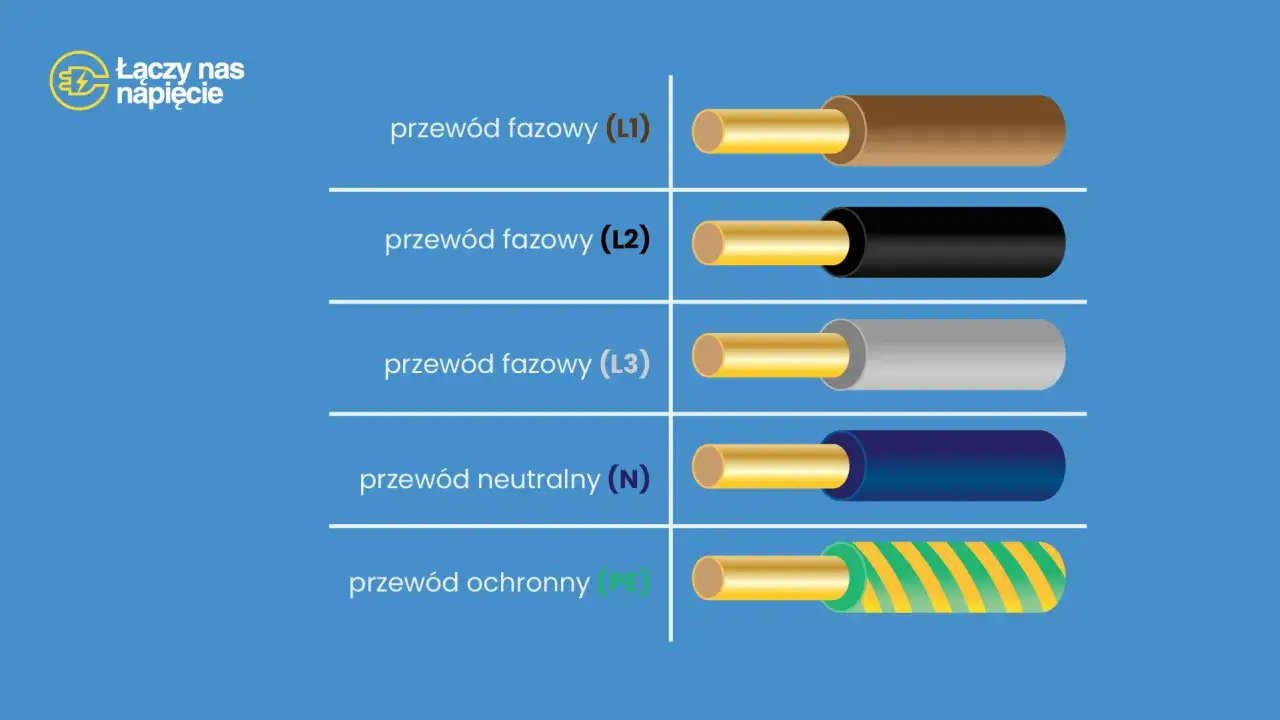

W polskiej sieci 230/400 V nie mówi się o plusie i minusie, bo pracujemy na prądzie przemiennym. Zgodnie z przyjętą identyfikacją kolorów przewód niebieski oznacza neutralny, żółto-zielony ochronny, a czarny, brązowy, czerwony albo szary bywa przewodem fazowym. Innymi słowy: czarny przewód w gniazdku, lampie albo łączniku to najczęściej faza, czyli przewód pod napięciem względem neutralnego.
To właśnie dlatego pytanie o biegunowość bywa tu mylące. W obwodzie AC nie szuka się bieguna dodatniego i ujemnego, tylko przewodu L, N i PE. Jeśli ktoś próbuje odczytywać taką instalację jak baterię, bardzo łatwo pomylić przewód roboczy z neutralnym albo ochronnym.
| System | Rola czarnego przewodu | Jak to czytać | Co zrobić |
|---|---|---|---|
| Instalacja domowa AC | Najczęściej faza (L) | To przewód pod napięciem, nie plus ani minus | Sprawdź L, N i PE |
| Obwód DC wg IEC 60445 | Nie jest kolorem przypisanym do bieguna | Plus ma być czerwony, minus biały | Patrz na zaciski i dokumentację |
| Fotowoltaika | Może oznaczać dowolną stronę obwodu | Izolacja bywa czarna po obu stronach | Zmierz napięcie i sprawdź opis |
| Starsze lub obce standardy | Bywa neutralny, masowy albo ujemny | Kolor zależy od systemu | Nie zgaduj po samej barwie |
Wniosek jest prosty: w budynkowej AC czarny przewód trzeba traktować jak przewód roboczy pod napięciem, a nie jak biegun zasilania. I właśnie tu zaczynają się różnice między instalacją domową a układami stałoprądowymi.
W fotowoltaice i obwodach DC kolor bywa mylący
W standardzie IEC 60445 dla obwodów DC czerwony oznacza dodatni przewód liniowy, a biały ujemny. To brzmi jasno, ale praktyka fotowoltaiczna potrafi być bardziej chaotyczna. Na dachach i w przewodach zewnętrznych czarną izolację stosuje się często po obu stronach obwodu, bo lepiej znosi promieniowanie słoneczne i warunki atmosferyczne.
Dlatego w PV nie zakładam z góry, że czarny to minus. W jednym zestawie może to być przewód dodatni, w innym ujemny, a w jeszcze innym tylko przewód pomocniczy opisany na końcówkach. To właśnie w takich instalacjach kolor bez opisu jest zdradliwy: wygląda wiarygodnie, ale nie daje pewności.
Jeżeli pracujesz przy panelach, regulatorze ładowania, akumulatorze albo falowniku, najważniejsze są oznaczenia zacisków (+ i −), schemat producenta oraz pomiar napięcia. Z samej barwy izolacji nie wyprowadzam wniosku, dopóki nie widzę całego układu. Następny krok to więc sprawdzenie polaryzacji miernikiem, a nie domysłem.
Jak sprawdzić polaryzację bez zgadywania
Najpewniejsza metoda to miernik uniwersalny ustawiony na właściwy tryb. W DC patrzysz na znak i kierunek, w AC na wartość napięcia, a nie na biegunowość. W praktyce ja zaczynam od dokumentacji i oznaczeń, a dopiero potem sięgam po pomiar.
- Wyłącz zasilanie, jeśli da się to zrobić bez utraty możliwości pomiaru.
- Odszukaj oznaczenia +, −, L, N, PE albo numery zacisków.
- Ustaw multimetr na pomiar napięcia DC (V⎓) dla baterii, zasilaczy i PV po stronie stałoprądowej albo AC (V~) dla sieci.
- Przyłóż czerwoną sondę do przewodu lub zacisku, który podejrzewasz o plus.
- Przyłóż czarną sondę do przewodu lub zacisku podejrzewanego o minus albo punkt odniesienia.
- Jeśli odczyt jest ujemny, zamień sondy i potwierdź kierunek napięcia.
W instalacji fotowoltaicznej nie mierzy się gołych żył „na wyczucie”, jeśli nie ma się pewności co do stanu obwodu. PV potrafi generować napięcie także wtedy, gdy światło jest rozproszone, więc pomiar robi się z głową, a nie z ciekawości. Gdy masz już wynik pomiaru, zostaje jeszcze kilka pułapek, które łatwo przeoczyć.
Najczęstsze błędy, które robią nawet doświadczeni majsterkowicze
Największy błąd jest banalny: traktowanie koloru jak uniwersalnego kodu. Czarny przewód z ładowarki samochodowej, zasilacza LED, kampera i domowej instalacji 230 V może oznaczać coś innego. Drugi błąd to mieszanie pojęć z AC i DC, czyli sprawdzanie instalacji sieciowej tak, jakby miała plus i minus.
- Zakładanie, że czarny zawsze oznacza minus.
- Ignorowanie starszych instalacji, w których obowiązywały inne oznaczenia żył.
- Mylenie przewodu neutralnego z ujemnym.
- Praca bez schematu albo bez odczytania nadruku na kablu i zaciskach.
- Używanie koloru zamiast pomiaru, zwłaszcza przy PV i akumulatorach.
Ja patrzę na to tak: kolor ma pomagać w orientacji, ale nie zastąpić identyfikacji elektrycznej. Kiedy tej zasady się trzymasz, znika większość nieporozumień, a wraz z nimi typowe awarie po złym podłączeniu. I właśnie dlatego przed podłączeniem panelu czy zasilacza warto zatrzymać się na krótkiej, praktycznej checkliście.
Co zapamiętać przed podłączeniem panelu, akumulatora albo zasilacza
Jeśli masz w rękach czarny przewód i zastanawiasz się, co z nim zrobić, najpierw ustal system. W instalacji domowej AC czarny przewód to zwykle faza. W DC i fotowoltaice czarny bywa używany różnie, więc bezpieczniej jest przyjąć, że sam kolor nie daje odpowiedzi.
W praktyce najlepsza kolejność jest zawsze taka sama: opis urządzenia, schemat, oznaczenie zacisków, pomiar. Dopiero potem podłączenie. To prosty nawyk, ale przy elektryce oszczędza czas, pieniądze i nerwy, a czasem również sprzęt. Jeżeli instalacja jest stara, przewody nie są opisane albo pracujesz przy obwodzie PV z wyższym napięciem, nie zgaduj po izolacji.
Najkrótsza odpowiedź brzmi więc tak: czarny przewód nie jest z definicji ani plusem, ani minusem. W domu zwykle oznacza fazę, a w obwodach stałoprądowych trzeba sprawdzić dokumentację i pomiar, bo to one mówią prawdę o polaryzacji.
