W elektryce liczy się nie tylko to, czy materiał przewodzi prąd, ale też jak dobrze robi to w realnych warunkach: przy określonej temperaturze, obciążeniu i długości przewodu. Konduktywność jest właśnie miarą tej zdolności, a jej praktyczne znaczenie widać szczególnie w przewodach, złączach, instalacjach domowych i systemach fotowoltaicznych. Poniżej wyjaśniam, co oznacza przewodność elektryczna materiału, od czego zależy, jak ją porównywać i na co patrzeć przy doborze elementów.
Najważniejsze rzeczy o przewodności elektrycznej materiałów
- Im wyższa przewodność właściwa, tym łatwiejszy przepływ prądu i mniejsze straty energii.
- Na wynik wpływają m.in. temperatura, budowa materiału, domieszki oraz stan powierzchni.
- Miedź jest standardem w instalacjach, a aluminium wybiera się często tam, gdzie liczą się masa i koszt.
- W fotowoltaice znaczenie mają nie tylko przewody, ale też złącza, zaciski i długość trasy kablowej.
- Najczęstszy błąd to mylenie cechy samego materiału z rezystancją gotowego przewodu.
Czym jest przewodność elektryczna i dlaczego nie mylić jej z oporem
Przewodność elektryczna opisuje, jak łatwo ładunek może przemieszczać się przez materiał. Ja zawsze rozdzielam dwa poziomy: właściwość samego materiału i opór konkretnego przewodu. To ważne, bo ten sam materiał może występować w różnych przekrojach, długościach i formach, a każdy z tych parametrów zmienia zachowanie całego elementu.
W praktyce przewodność właściwą zapisuje się jako σ = 1/ρ, czyli jest ona odwrotnością rezystywności. Im wyższa przewodność, tym niższy opór właściwy materiału. Dla przewodu liczy się jednak także geometria: R = ρL/A, więc opór rośnie wraz z długością i maleje wraz z przekrojem. To dlatego dwa kable z tego samego metalu mogą zachowywać się inaczej w instalacji.
Jeżeli ktoś mówi o „dobrym przewodniku”, zwykle ma na myśli materiał, który stawia mały opór przepływowi prądu i mniej się nagrzewa przy tym samym obciążeniu. Samo pojęcie jest proste, ale konsekwencje są już bardzo praktyczne. Właśnie dlatego warto od razu przejść do czynników, które tę cechę realnie zmieniają.
Od czego zależy przewodność materiału
Nie każdy materiał przewodzi tak samo, bo o przewodności decyduje kilka warstw zjawisk. Z mojego punktu widzenia najważniejsze są cztery:
- Budowa atomowa - w metalach elektrony są znacznie swobodniejsze niż w izolatorach, więc prąd płynie łatwiej.
- Temperatura - w metalach wzrost temperatury zwykle pogarsza przewodzenie, bo nośniki ładunku częściej zderzają się z siecią krystaliczną.
- Domieszki i zanieczyszczenia - obce atomy potrafią zwiększać opór, a w półprzewodnikach celowe domieszkowanie działa odwrotnie, bo pozwala sterować przewodzeniem.
- Struktura i obróbka - naprężenia, utlenienie powierzchni, mikropęknięcia czy jakość połączeń zmieniają zachowanie materiału w układzie.
W metalach przewodność najczęściej spada wraz z temperaturą, ale w półprzewodnikach sytuacja bywa bardziej złożona. Tam właśnie przewodzenie można świadomie regulować, dlatego krzem jest tak ważny w elektronice i w ogniwach fotowoltaicznych. To dobre przypomnienie, że nie każdy materiał ma być doskonałym przewodnikiem - czasem ma przewodzić tylko w ściśle określony sposób.
W praktyce ta wiedza pomaga uniknąć uproszczenia, że „metal zawsze przewodzi dobrze, a wszystko inne źle”. Rzeczywistość jest ciekawsza, więc przejdźmy do tego, jak tę cechę się mierzy i porównuje w technice.
Jak mierzy się przewodność i co oznacza jednostka S/m
W technice przewodność materiału podaje się najczęściej w siemensach na metr (S/m). To wygodna jednostka, bo pozwala porównywać materiały niezależnie od ich kształtu. Im większa liczba, tym lepsze przewodzenie. W katalogach i opracowaniach spotkasz też porównania względem miedzi, czyli w skali IACS, gdzie miedź przyjmuje się jako punkt odniesienia 100%.
Warto pamiętać, że porównania robi się zwykle w temperaturze odniesienia, najczęściej 20°C. Bez tego łatwo o błędny wniosek, bo ten sam materiał w wyższej temperaturze może mieć już inne parametry. Dla orientacji: miedź ma przewodność rzędu około 58 MS/m, a aluminium około 35 MS/m. To nie są wartości do „zapamiętania na pamięć”, ale pomagają zrozumieć skalę różnic.
Gdy analizuję materiał, patrzę nie tylko na liczbę z tabeli, lecz także na to, co ta liczba oznacza dla strat energii, temperatury pracy i trwałości połączeń. W instalacji domowej albo PV sama deklaracja producenta nie wystarcza, jeśli przewód jest źle dobrany do warunków pracy. Z tego powodu warto przełożyć te dane na konkretne materiały.

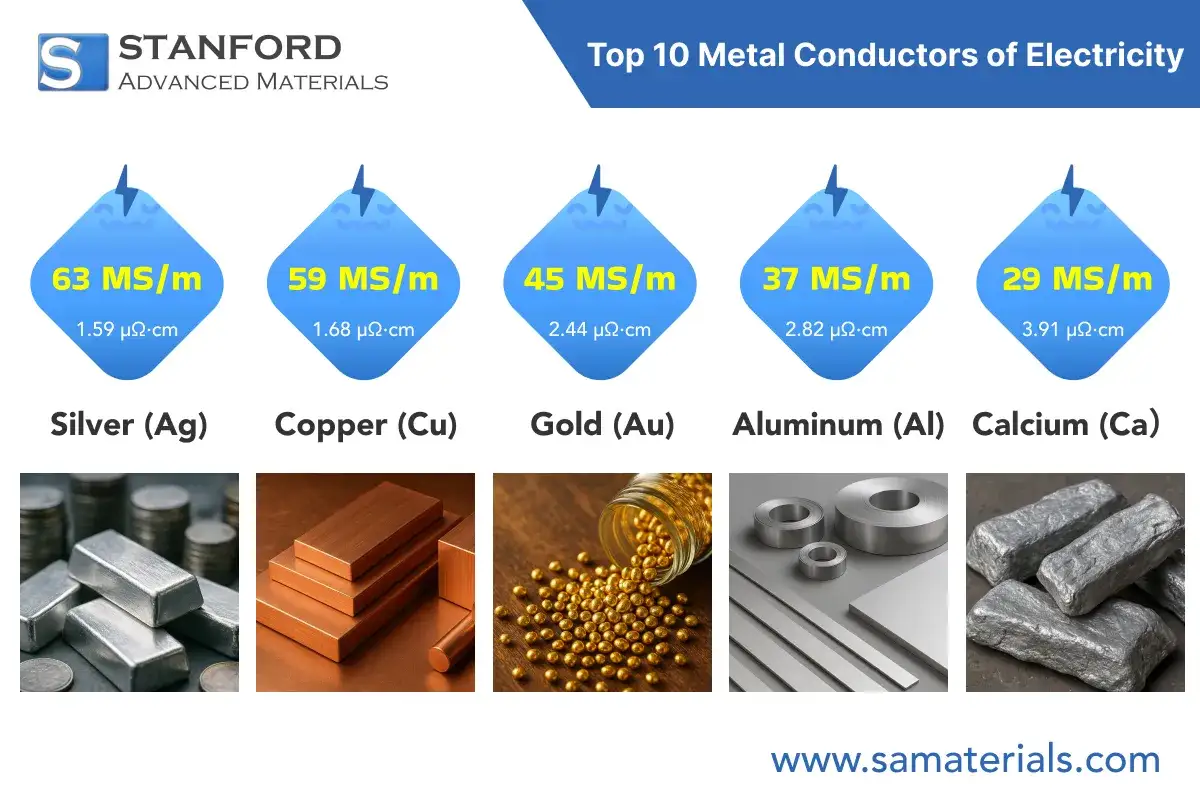

Jakie materiały przewodzą najlepiej i gdzie stosuje się je w elektrotechnice
Jak przypomina Europejski Instytut Miedzi, miedź jest w technice punktem odniesienia dla przewodników elektrycznych. W praktyce nie oznacza to, że zawsze trzeba wybierać najdroższy materiał, ale że właśnie do niej najczęściej porównuje się inne rozwiązania. Poniższe zestawienie pokazuje, jak różne grupy materiałów zachowują się w elektrotechnice.
| Materiał | Co warto o nim wiedzieć | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Srebro | Ma bardzo wysoką przewodność, nawet lepszą niż miedź. | Specjalistyczna elektronika, styki, wybrane elementy o wysokich wymaganiach. | Wysoki koszt sprawia, że rzadko używa się go w zwykłych instalacjach. |
| Miedź | To praktyczny standard dla przewodów i połączeń. | Instalacje domowe, przewody, szyny, zaciski, większość układów niskiego i średniego napięcia. | Cięższa i droższa od aluminium, ale bardzo uniwersalna. |
| Aluminium | Przewodzi gorzej od miedzi, ale jest lżejsze. | Linie przesyłowe, niektóre większe przekroje przewodów, rozwiązania, gdzie liczy się masa. | Do uzyskania podobnego efektu zwykle wymaga większego przekroju i staranniejszych połączeń. |
| Krzem i inne półprzewodniki | Ich przewodzenie można sterować domieszkowaniem i warunkami pracy. | Elektronika, diody, tranzystory, ogniwa fotowoltaiczne. | Nie służą do typowego prowadzenia prądu jak metalowe przewody. |
| Izolatory | Bardzo słabo przewodzą prąd i chronią układ przed upływem energii. | Osłony kabli, obudowy, dystanse, elementy bezpieczeństwa. | Ich zadaniem nie jest przewodzenie, tylko separacja i ochrona. |

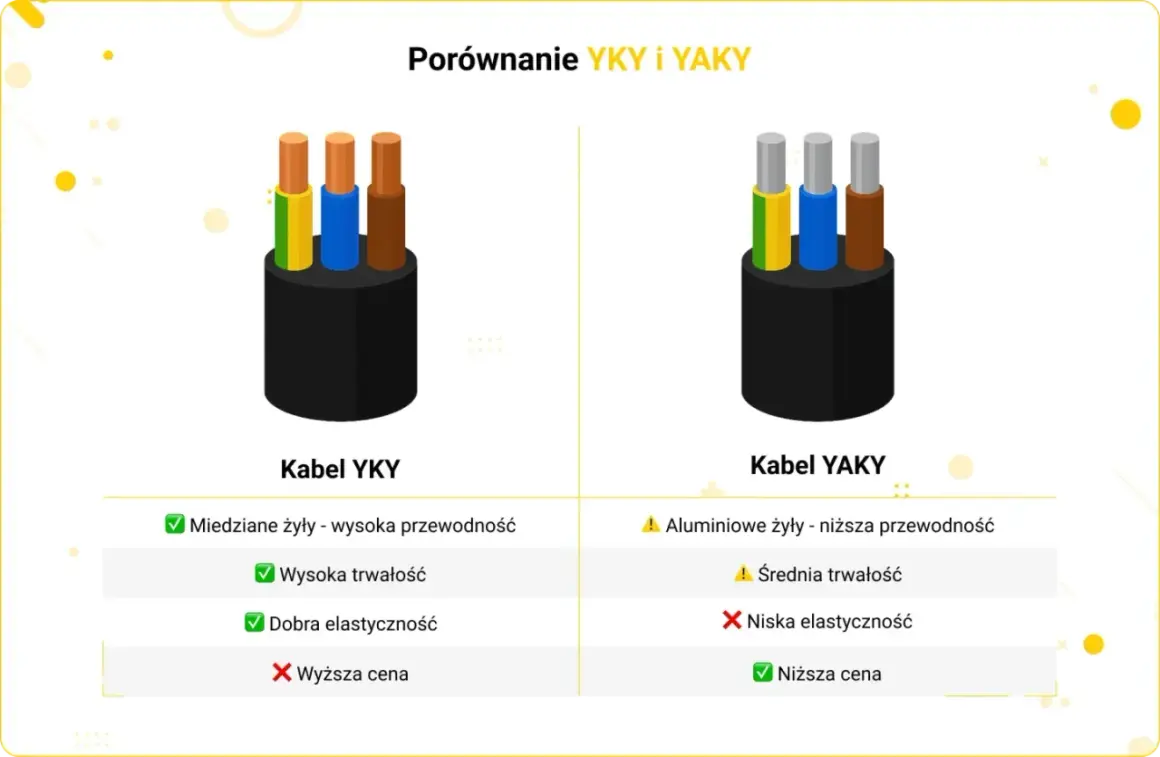

W tym miejscu często pada pytanie: skoro aluminium przewodzi słabiej, to dlaczego tak często się je stosuje? Odpowiedź jest prosta - bo liczy się cały kompromis. Aluminium jest lżejsze i bywa tańsze w przeliczeniu na masę, ale w praktyce trzeba uwzględnić większy przekrój, sposób łączenia i ryzyko problemów z utlenianiem. To nie jest „gorszy” materiał, tylko materiał do innych zadań.
Najważniejszy wniosek z tego zestawienia jest taki, że nie wybiera się materiału wyłącznie po przewodności. Trzeba uwzględnić koszt, ciężar, trwałość połączeń, środowisko pracy i wymagania bezpieczeństwa. I właśnie tu najlepiej widać, dlaczego ta cecha ma tak duże znaczenie w instalacjach elektrycznych i PV.
Dlaczego przewodność robi dużą różnicę w instalacjach domowych i fotowoltaice
W domowej instalacji elektrycznej i w systemie PV słaba przewodność oznacza nie tylko większy spadek napięcia, ale też większe nagrzewanie. A nagrzewanie to już nie jest drobiazg - wpływa na sprawność, żywotność izolacji i bezpieczeństwo całego układu. Dlatego w obliczeniach nie patrzę wyłącznie na „czy prąd płynie”, ale na to, ile energii zostanie po drodze straconej w ciepło.
Najprostsza zasada brzmi: P = I²R. Jeśli prąd rośnie, straty rosną bardzo szybko, bo są proporcjonalne do kwadratu natężenia. Przykładowo przy 10 A i oporze 0,1 Ω tracisz 10 W, a przy 20 A już 40 W. To tylko ilustracja, ale dobrze pokazuje, dlaczego nawet niewielki opór może mieć znaczenie w dłuższych odcinkach przewodów albo przy wyższych prądach po stronie DC.
W fotowoltaice szczególnie ważne są długie trasy kablowe między modułami, falownikiem i rozdzielnią. Każde dodatkowe połączenie, słaby zacisk albo niewłaściwy konektor podnosi opór kontaktu. Czasem problemem nie jest sam kabel, lecz właśnie styk: lekko utleniony, niedociśnięty albo zrobiony z niepasujących metali. Ja zawsze sprawdzam cały tor, nie tylko sam przewód.
To samo dotyczy instalacji domowych. Jeśli przekrój jest za mały, przewód pracuje cieplej, izolacja starzeje się szybciej, a spadek napięcia staje się odczuwalny dla urządzeń. W praktyce najwięcej zysku daje dobrze dobrany przekrój, porządne połączenia i unikanie zbędnych przejść między materiałami. Przechodzi to płynnie do najpraktyczniejszej części: jak ocenić, co naprawdę wybrać.
Na co patrzę przed wyborem przewodu albo komponentu
Jeśli mam dobrać materiał do konkretnej instalacji, nie zaczynam od katalogu, tylko od warunków pracy. To oszczędza błędów, które potem wychodzą w postaci strat energii albo przegrzewania. Najpierw sprawdzam:
- prąd roboczy i dopuszczalny spadek napięcia dla danego odcinka,
- długość trasy, bo im dłuższy przewód, tym większy opór całkowity,
- temperaturę pracy i sposób prowadzenia przewodu,
- zgodność materiałów w złączach, zwłaszcza przy łączeniu miedzi z aluminium,
- warunki środowiskowe takie jak wilgoć, promieniowanie UV i korozja,
- dane producenta, w tym przekrój, klasa temperaturowa i przeznaczenie do DC lub AC.
W instalacjach fotowoltaicznych szczególnie nie lubię improwizacji. Jeśli przewód, końcówka i złącze nie są do siebie dopasowane, cały układ traci na niezawodności. Przy aluminium trzeba być jeszcze ostrożniejszym, bo warstwa tlenku na powierzchni działa jak dodatkowy izolator i wymaga poprawnie zaprojektowanego połączenia. To właśnie dlatego w praktyce tak dużą wagę przywiązuję do jakości zacisku i elementów stykowych.
Jeśli miałbym zostawić jedną praktyczną radę, to brzmiałaby ona tak: nie szukaj najniższego oporu w oderwaniu od reszty projektu. Lepiej dobrać materiał, przekrój i złącza do realnego obciążenia niż później walczyć z nagrzewaniem, spadkami napięcia i przyspieszonym zużyciem izolacji. W elektryce najbardziej opłaca się nie „mocniej”, tylko mądrzej.
