Rezystor, czyli opornik, to jeden z tych elementów, które w obwodzie wyglądają niepozornie, a w praktyce decydują o stabilności całego układu. Ogranicza prąd, dzieli napięcie i zamienia część energii w ciepło, więc pojawia się zarówno w prostych projektach LED, jak i w zasilaczach, falownikach czy układach pomiarowych. Poniżej pokazuję, jak działa, jak dobrać jego wartość i moc, jak czytać oznaczenia oraz jakie błędy najczęściej prowadzą do przegrzania lub błędnych odczytów.
Co warto wiedzieć od razu
- Rezystor nie tworzy energii, tylko kontroluje przepływ prądu i spadek napięcia w obwodzie.
- Przy doborze liczą się trzy rzeczy: wartość w omach, moc znamionowa i tolerancja.
- W układach z diodami LED, czujnikami i pomiarem napięcia dobrze dobrany element chroni resztę układu przed przeciążeniem.
- Kolorowe paski są czytelne dopiero wtedy, gdy zaczynasz od właściwej strony i znasz liczbę pasków.
- Patrzenie wyłącznie na omy bez sprawdzenia mocy to jeden z najczęstszych błędów początkujących.
Czym jest rezystor i jak pracuje w obwodzie
Najprościej patrzę na niego jak na kontrolowany „hamulec” dla prądu. W idealnym modelu obowiązuje prawo Ohma, czyli napięcie, natężenie i rezystancja są ze sobą powiązane zależnością U = I × R. To oznacza, że gdy zwiększasz rezystancję przy tym samym napięciu, prąd spada, a część energii zamienia się w ciepło.
W praktyce nie ma elementu idealnego. Każdy egzemplarz ma tolerancję, a jego zachowanie zależy też od temperatury. Ja zawsze zaczynam od odpowiedzi na pytanie, co ten element ma zrobić w układzie: ograniczyć prąd, ustawić punkt pracy tranzystora, czy może podzielić napięcie na dwie części. Dopiero wtedy sensownie dobieram parametry, bo sama liczba w omach nie mówi jeszcze wszystkiego.
To ważne także dlatego, że rezystor jest elementem pasywnym: nie wzmacnia sygnału i nie „napędza” obwodu, tylko porządkuje warunki pracy innych podzespołów. Dzięki temu łatwiej przejść do praktyki i dobrać go tak, żeby układ działał stabilnie, a nie tylko „na papierze”.
Jak dobrać wartość i moc do konkretnego układu
Dobór zaczynam od funkcji, nie od katalogu. Jeśli rezystor ma ograniczyć prąd, liczę go z prostego wzoru: R = (U zasilania - spadek na odbiorniku) / I. Jeśli ma tworzyć dzielnik napięcia, patrzę na proporcję obu gałęzi i na to, czy punkt wyjściowy nie zostanie zbyt mocno obciążony przez resztę układu.

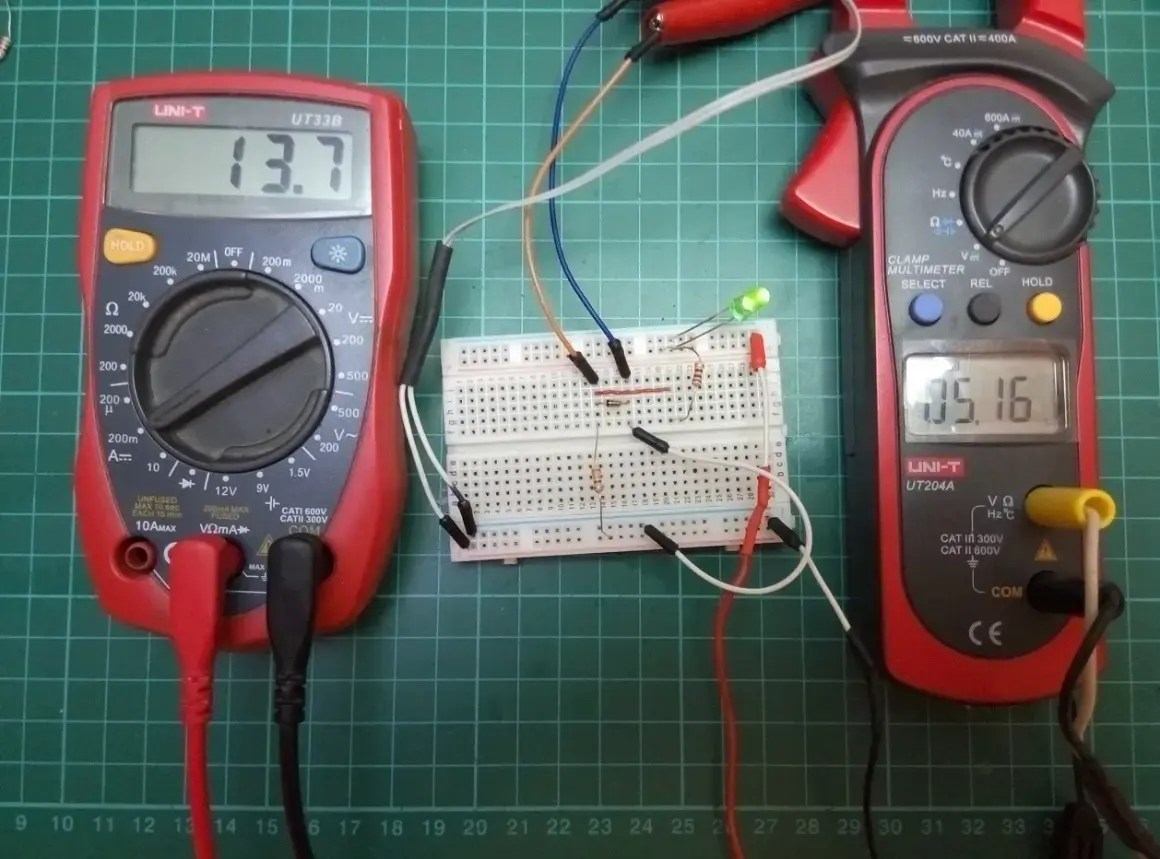

Przykład z praktyki jest prosty. Przy zasilaniu 12 V, diodzie LED o spadku około 2 V i prądzie 20 mA wychodzi około 500 Ω. W praktyce wybieram najbliższą wartość z szeregu handlowego, czyli zwykle 510 Ω. Moc liczę osobno: P = U × I, więc tutaj około 0,2 W. To już pokazuje, dlaczego 0,25 W bywa na granicy, a 0,5 W daje bezpieczniejszy zapas, zwłaszcza gdy układ pracuje w cieple.
| Moc znamionowa | Typowe zastosowanie | Na co uważać |
|---|---|---|
| 0,125 W | małe układy sygnałowe i proste prototypy | łatwo ją przegrzać, jeśli obciążenie jest stałe |
| 0,25 W | bardzo częsty wybór w elektronice hobbystycznej | to nie jest uniwersalny zapas dla każdego obwodu |
| 0,5 W | układy z większym marginesem termicznym | zajmuje więcej miejsca, ale zwykle pracuje spokojniej |
| 1 W i więcej | obwody mocy, rozładowywanie pojemności, większe obciążenia | trzeba pilnować temperatury i warunków montażu |
Ja zwykle zakładam zapas mocy co najmniej dwa razy względem wyniku z obliczeń, a przy trudniejszych warunkach nawet więcej. Sama wartość w omach nie zamyka tematu, bo w kolejnym kroku trzeba jeszcze odczytać oznaczenia na obudowie i sprawdzić, czy element naprawdę jest tym, czego potrzebuje układ.
Jak odczytać kolory i nadruk na rezystorze
Przy małych elementach nadruk bywa zbyt drobny, więc producent stosuje kod paskowy. W 4-paskowym układzie pierwsze dwie barwy oznaczają cyfry, trzecia jest mnożnikiem, a czwarta tolerancją. W 5-paskowym dochodzi trzecia cyfra, a przy 6 paskach pojawia się jeszcze współczynnik temperaturowy, czyli informacja o tym, jak mocno wartość zmienia się wraz z temperaturą.
| Kolor | Wartość lub rola |
|---|---|
| Czarny | 0 |
| Brązowy | 1, tolerancja ±1% |
| Czerwony | 2, tolerancja ±2% |
| Pomarańczowy | 3 |
| Żółty | 4 |
| Zielony | 5, tolerancja ±0,5% |
| Niebieski | 6, tolerancja ±0,25% |
| Fioletowy | 7, tolerancja ±0,1% |
| Szary | 8 |
| Biały | 9 |
| Złoty | mnożnik ×0,1, tolerancja ±5% |
| Srebrny | mnożnik ×0,01, tolerancja ±10% |
| Brak paska tolerancji | zwykle ±20% |
Dwa szybkie przykłady dobrze porządkują temat. Żółty-fioletowy-brązowy-złoty to 470 Ω ±5%, a brązowy-czarny-czerwony-złoty to 1 kΩ ±5%. Przy odczycie zawsze patrzę też na odstęp między paskami i na pasek tolerancji, bo to on zwykle wskazuje, od której strony zaczynać lekturę. I właśnie tu wychodzi na jaw, że nie każdy rezystor nadaje się do tego samego zadania, więc warto znać podstawowe odmiany.
Jakie typy rezystorów spotyka się najczęściej
| Typ | Najmocniejsza strona | Ograniczenie | Kiedy go wybieram |
|---|---|---|---|
| Metalizowany | dobra dokładność i stabilność | nie lubi nadmiernego przegrzewania | gdy liczy się przewidywalna praca układu |
| Węglowy | niski koszt | gorsza stabilność i większy rozrzut parametrów | w prostych, mniej wymagających zastosowaniach |
| Drutowy | lepsza odporność na większą moc | większe rozmiary | w obwodach mocy i elementach obciążających |
| SMD | mały rozmiar i wygoda montażu automatycznego | łatwo dobrać zbyt małą obudowę do mocy | w nowoczesnych płytkach i kompaktowych urządzeniach |
| Nastawny | pozwala regulować wartość w trakcie strojenia | nie jest najlepszy do stałej pracy wymagającej precyzji | przy kalibracji, regulacji i testach |
W praktyce najczęściej spotkasz metalizowane elementy w wersji stałej oraz SMD na płytkach produkowanych seryjnie. Drutowe wybieram wtedy, gdy obciążenie termiczne jest naprawdę istotne, a nastawne zostawiam do strojenia, nie do „wiecznego” utrzymywania krytycznej wartości. Ta różnica ma znaczenie, bo większość błędów nie wynika z samej teorii, tylko z nieuważnego montażu.
Najczęstsze błędy przy montażu i doborze
- Ignorowanie mocy - element ma poprawną wartość w omach, ale przegrzewa się po kilku minutach pracy.
- Dobór bez zapasu - zbyt „na styk” policzona wartość działa w laboratorium, lecz zawodzi przy wyższej temperaturze otoczenia.
- Odczyt od złej strony - szczególnie przy paskach i starych elementach prowadzi to do kompletnie innej wartości.
- Mylenie tolerancji z wartością nominalną - 1 kΩ z tolerancją 5% nie oznacza dokładnie 1000 Ω.
- Wymiana tylko po omach - po spaleniu starego elementu trzeba też sprawdzić obudowę, temperaturę pracy i moc.
- Montowanie zbyt blisko źródeł ciepła - temperatura przyspiesza dryft parametrów i skraca żywotność.
Ja najczęściej widzę jeden powtarzalny błąd: ktoś wymienia spalony element na „taki sam” liczbowo, ale zapomina o mocy, rozmiarze i warunkach pracy. To szczególnie groźne w układach z zasilaniem impulsowym i w miejscach, gdzie przez dłuższy czas płynie większy prąd. W systemach energetycznych i fotowoltaicznych taki drobiazg potrafi wpływać nie tylko na pomiar, ale też na bezpieczeństwo całego modułu.
Dlaczego ten element ma znaczenie w instalacjach i elektronice energetycznej
W układach związanych z energią odnawialną rezystory nie są ozdobą schematu. W falownikach, sterownikach ładowania i układach monitorujących napięcie pracują jako dzielniki napięcia, ograniczniki prądu, elementy rozładowujące kondensatory oraz części obwodów pomiarowych. Bez nich trudno byłoby bezpiecznie mierzyć napięcia wyższe niż dopuszcza elektronika sterująca albo ustabilizować wejścia logiczne, które nie mogą „pływać” w powietrzu.
Dobry przykład to zwykły dzielnik napięcia. Dwa rezystory po 10 kΩ połączone szeregowo na zasilaniu 24 V dadzą około 12 V na środku. Brzmi banalnie, ale właśnie tak zaczyna się wiele prostych pomiarów w automatyce i elektronice energetycznej. Problem pojawia się wtedy, gdy ktoś podłączy do takiego punktu za duże obciążenie albo wybierze zbyt wysoką tolerancję, przez co odczyt zaczyna się rozjeżdżać.
W praktyce liczy się też temperatura. W szafach sterowniczych, falownikach i obudowach narażonych na słońce jeden źle dobrany element potrafi pracować wyraźnie gorzej niż na stole testowym. Dlatego w energetyce i fotowoltaice nie wystarcza dobra wartość nominalna - trzeba jeszcze sprawdzić, czy element wytrzyma realne warunki pracy bez utraty stabilności.
Co sprawdzić przed zakupem lub wymianą
- wartość w omach i najbliższy standardowy zamiennik
- moc znamionową z zapasem względem obliczonego obciążenia
- tolerancję, jeśli układ wymaga dokładnego pomiaru lub regulacji
- typ obudowy i sposób montażu, zwłaszcza przy wersjach SMD
- warunki termiczne i miejsce pracy w pobliżu radiatorów lub przetwornic
- napięcie graniczne, jeśli element pracuje po stronie wyższego napięcia
Jeżeli mam tylko jedną zasadę, to brzmi ona tak: rezystor dobieram nie do samej liczby, ale do całego warunku pracy. W prostym układzie to różnica między stabilnym działaniem a przegrzaniem po kilku minutach, a w elektronice zasilania i fotowoltaiki - między poprawnym pomiarem a błędem, który rozlewa się na cały system. Dlatego ten niepozorny element warto traktować z taką samą uwagą jak większe podzespoły, bo to często on ustawia granice bezpieczeństwa i precyzji.
