Pomiar napięcia 12 V wydaje się prosty, ale w praktyce łatwo pomylić zakres, gniazdo przewodu albo samą interpretację wyniku. Pokażę krok po kroku, jak sprawdzić napięcie 12V miernikiem, jak odczytać wartość w samochodzie, przy akumulatorze, zasilaczu i w instalacji solarnej oraz które błędy najczęściej fałszują wynik.
Najważniejsze rzeczy, które trzeba zrobić dobrze przy pomiarze 12 V
- Ustaw miernik na napięcie stałe DC, a nie na AC, bo inaczej odczyt będzie bez wartości.
- Włóż czarny przewód do COM, a czerwony do gniazda V; nie używaj wejść A lub mA do pomiaru napięcia.
- Przyłóż czarną sondę do minusa, czerwoną do plusa, a jeśli zobaczysz znak minus na ekranie, sondy są po prostu zamienione.
- Przy klasycznym akumulatorze 12 V napięcie spoczynkowe około 12,6 V zwykle oznacza pełne naładowanie, a okolice 12,0 V to już niski poziom.
- W systemach ładowania i fotowoltaiki 13,8-14,4 V może być całkowicie normalne, bo to napięcie pracy, a nie „błąd”.
- Jeśli wynik ma być miarodajny dla akumulatora, najlepiej mierz po chwili odpoczynku, a nie zaraz po ładowaniu lub dużym obciążeniu.
Najpierw przygotuj miernik i sprawdź, co właściwie mierzysz
Zanim dotknę sondami zacisków, zawsze rozstrzygam jedną rzecz: czy mierzę akumulator spoczynkowy, instalację pod obciążeniem, czy napięcie w czasie ładowania. To nie jest drobny szczegół, bo każdy z tych przypadków daje inny wynik i inny wniosek. Dla samego odczytu 12 V wystarczy zwykły multimetr cyfrowy z pomiarem napięcia stałego, ale ważne są też przewody i poprawne gniazda.
Najbezpieczniej zacząć od podstawowego zestawu: miernik, dwie sondy i dostęp do końcówek przewodzących, czyli klem, zacisków albo punktów pomiarowych. Jeśli masz miernik z automatycznym doborem zakresu, sprawa jest prosta. Jeśli nie, wybierz zakres wyższy niż spodziewane napięcie, zwykle 20 V DC albo najbliższy wyższy zakres. W praktyce chodzi o to, żeby miernik nie „przestrzelił” skali przy starcie pomiaru.
Warto też pamiętać o jednym ograniczeniu, które często umyka początkującym: 12 V nominalne nie oznacza dokładnie 12,00 V. W baterii, zasilaczu czy instalacji solarnej wynik może być wyższy lub niższy i nadal mieścić się w normie pracy. Dlatego najpierw ustawiam punkt odniesienia, a dopiero potem oceniam liczbę. To prowadzi wprost do samego ustawienia miernika.
Jak ustawić miernik do pomiaru 12 V

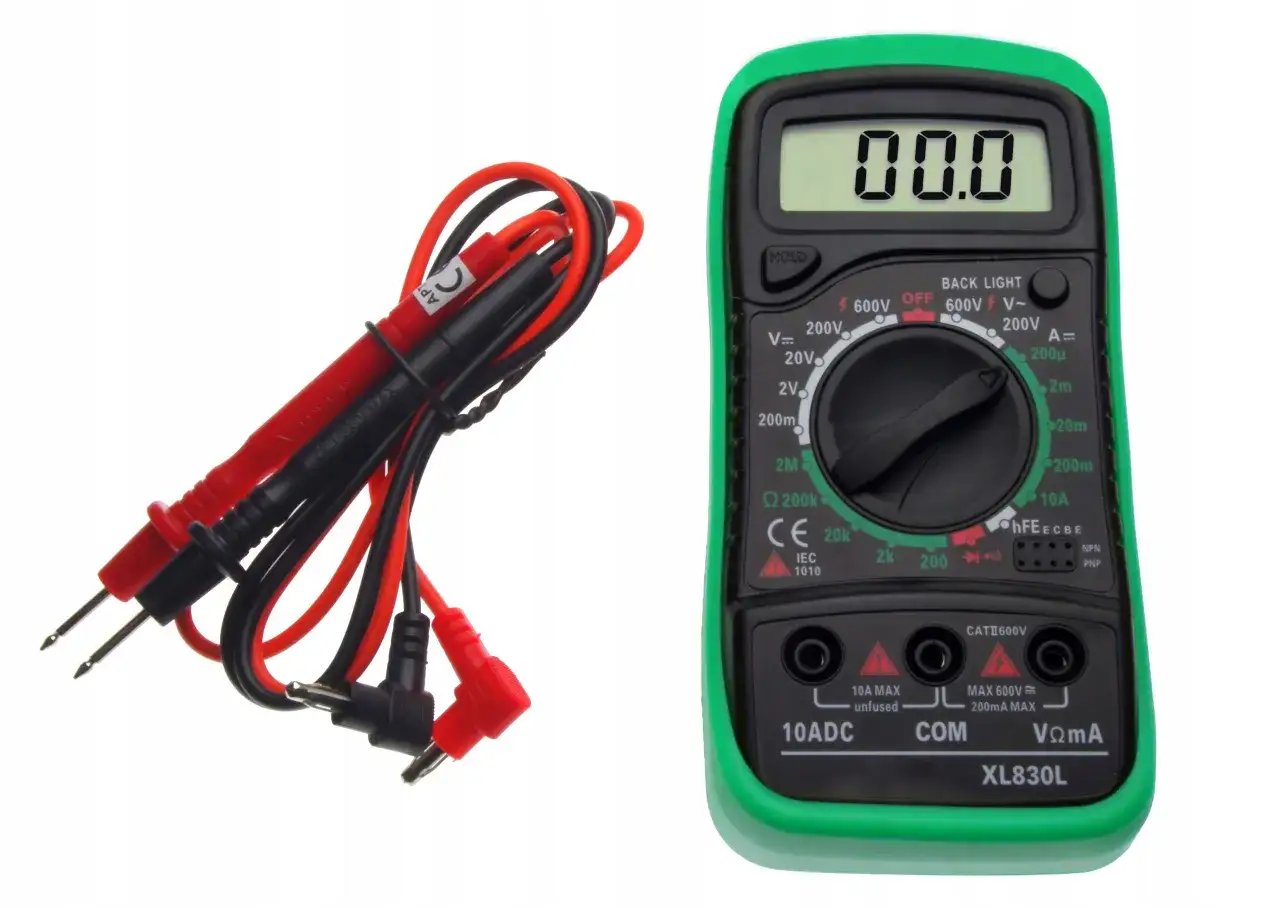

Tu najłatwiej o pomyłkę, więc ja robię to zawsze w tej samej kolejności. Najpierw wkładam czarny przewód do COM, a czerwony do gniazda V oznaczonego zwykle też symbolem VΩ. To ważne, bo włożenie czerwonej sondy do wejścia A lub mA i próba pomiaru napięcia może skończyć się zwarciem w torze pomiarowym.
- Ustaw pokrętło na napięcie stałe DC, zwykle oznaczone symbolem V⎓ lub V z kreską i linią przerywaną.
- Jeśli miernik nie ma auto-range, wybierz zakres wyższy niż 12 V, najczęściej 20 V.
- Sprawdź, czy sondy są pewnie osadzone w gniazdach i czy końcówki są czyste.
- Przyłóż czarną sondę do minusa, a czerwoną do plusa mierzonego źródła.
- Odczytaj wynik i sprawdź, czy nie pojawia się znak minus, który po prostu oznacza odwróconą polaryzację sond.
Jeśli mierzysz w aucie, przy akumulatorze lub w instalacji off-grid, nie dociskam sond do przypadkowych metalowych elementów. Szukam pewnego kontaktu z biegunami albo punktami testowymi, bo słaby styk potrafi dać wynik „pływający” i zupełnie mylący. Kiedy miernik jest już ustawiony poprawnie, wynik zaczyna mieć sens, więc dalej pokazuję, jak go odczytać bez zgadywania.
Jak odczytać wynik i ocenić stan źródła

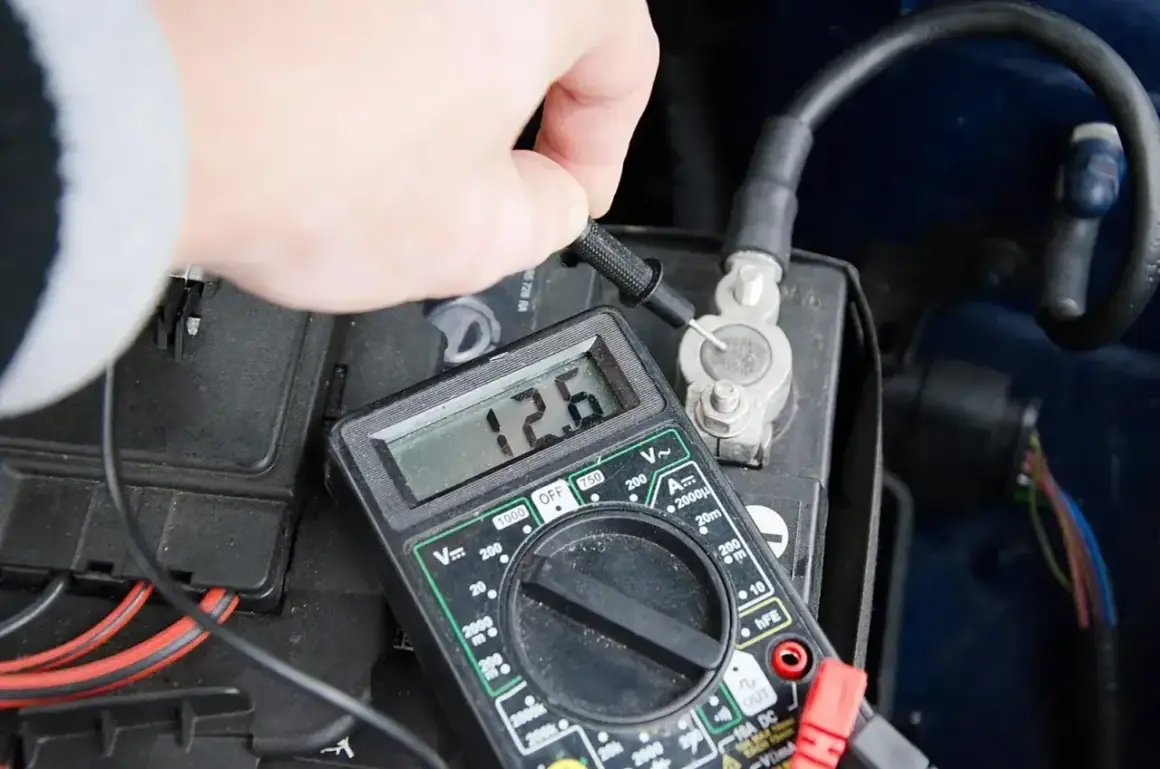

Przy 12 V samo „jest napięcie” nie wystarczy. Trzeba jeszcze wiedzieć, czy to napięcie spoczynkowe, ładowania, czy już obciążeniowe. W klasycznym akumulatorze kwasowo-ołowiowym wynik około 12,6 V po odpoczynku zwykle oznacza pełne naładowanie, a okolice 12,2 V i niżej sugerują, że bateria jest coraz słabsza. Wartości są orientacyjne, bo wpływają na nie temperatura, typ akumulatora i to, czy był niedawno ładowany.
| Odczyt | Co zwykle oznacza | Jak to interpretować |
|---|---|---|
| 12,65 V | Akumulator 12 V po odpoczynku jest bardzo dobrze naładowany | Typowy wynik dla klasycznego akumulatora kwasowo-ołowiowego bez obciążenia |
| 12,45 V | Około 75% naładowania | Jeszcze nie problem, ale to już nie jest pełna bateria |
| 12,24 V | Około 50% naładowania | Pod obciążeniem napięcie może szybko siąść |
| 12,06 V | Około 25% naładowania | W praktyce warto myśleć o doładowaniu |
| 11,89 V | Stan bardzo niski | Jeśli pomiar jest wiarygodny, akumulator jest mocno rozładowany |
| 13,2-13,8 V | Praca instalacji lub ładowanie podtrzymujące | W systemach z ładowarką, regulatorem lub pracującym zasilaczem to częsty i normalny zakres |
| 14,2-14,7 V | Faza ładowania zasadniczego | Takie napięcie spotyka się w wielu ładowarkach i regulatorach, zwłaszcza przy akumulatorach 12 V |
Jeśli wynik jest wyższy niż 12 V, to nie znaczy automatycznie, że coś jest nie tak. W instalacji z regulatorem solarnym lub ładowarką taki odczyt jest po prostu częścią normalnej pracy. Ja zawsze patrzę więc nie tylko na samą liczbę, ale też na moment pomiaru i miejsce, w którym mierzę. To z kolei prowadzi do najczęstszych błędów, które potrafią zepsuć nawet dobrze wykonany test.
Najczęstsze błędy, przez które wynik bywa mylący
W praktyce widzę kilka powtarzalnych potknięć. Pierwsze to pomiar na złym trybie, czyli AC zamiast DC. Drugie to czerwony przewód wpięty do wejścia prądowego. Trzecie to odczyt wykonany tuż po ładowaniu akumulatora, kiedy na zaciskach pojawia się tzw. surface charge, czyli chwilowo zawyżone napięcie powierzchniowe. Wtedy wynik wygląda lepiej, niż jest w rzeczywistości.- Pomiar zaraz po ładowaniu - dla oceny stanu akumulatora odczekaj kilka godzin, a przy dokładniejszej ocenie nawet dłużej.
- Pomiar pod dużym obciążeniem - napięcie może spaść chwilowo i wyglądać gorzej, niż wskazywałoby na stan spoczynkowy.
- Słaby kontakt sond - luźna końcówka, utleniona klema albo zabrudzony styk potrafią obniżyć odczyt o ułamki wolta.
- Mylenie polaryzacji - minus na ekranie nie oznacza awarii miernika, tylko odwrócone sondy.
- Nieodpowiedni zakres - przy manualnym wyborze zakresu zbyt niski może dać przekroczenie skali lub niestabilny odczyt.
- Ocenianie akumulatora wyłącznie po napięciu - napięcie mówi sporo, ale nie wszystko, zwłaszcza przy bateriach litowych.
Jeśli potrzebuję naprawdę wiarygodnej oceny stanu klasycznego akumulatora, mierzony element powinien odpocząć bez ładowania i bez obciążenia. W praktyce dobrze jest dać mu co najmniej kilka godzin spokoju, a w bardziej wymagającej ocenie nawet dłużej. Gdy te pułapki są już jasne, łatwiej przejść do konkretnych scenariuszy, bo w aucie, w PV i w zasilaczu ten sam wynik znaczy coś innego.
Co oznacza wynik w aucie, akumulatorze i instalacji fotowoltaicznej
W samochodzie, camperze albo domowej instalacji solarnej 12 V widzę zwykle trzy podstawowe sytuacje. Pierwsza to akumulator spoczynkowy, którego napięcie po odpoczynku mówi coś o stanie naładowania. Druga to ładowanie, kiedy regulator, alternator albo ładowarka podnosi napięcie do 13,8-14,7 V. Trzecia to praca pod obciążeniem, gdzie wynik zależy od tego, ile energii pobierają odbiorniki i jak grube są przewody.
W systemach fotowoltaicznych 12 V ten temat jest szczególnie ważny. Regulator ładowania może pokazywać około 14,4 V w fazie absorpcji i około 13,8 V przy doładowaniu podtrzymującym, a to jest całkowicie normalne. Sam fakt, że nie widzisz „równego” 12,0 V, nie oznacza błędu. W instalacji solarnej napięcie pracy niemal zawsze różni się od napięcia znamionowego, bo system aktywnie ładuje baterię i zarządza energią.
Jeśli natomiast mierzysz odbiornik, na przykład lampę LED, pompę, router lub przetwornicę, porównuję napięcie przy źródle i przy samym urządzeniu. Gdy przy akumulatorze mam 12,6 V, a na końcu przewodu 11,8 V, problemem nie jest bateria, tylko spadek napięcia na kablu, złączce, bezpieczniku albo masie. W niskonapięciowych instalacjach taki spadek ma ogromne znaczenie i często tłumaczy, dlaczego sprzęt działa słabo mimo pozornie dobrego zasilania.
To właśnie tutaj najlepiej widać, że sam pomiar napięcia jest punktem startowym, a nie pełną diagnozą. Kiedy odczyt budzi wątpliwości, warto wejść krok dalej i sprawdzić, czy problem leży w baterii, przewodach, regulatorze czy odbiorniku.
Kiedy napięcie 12 V nie wystarcza do diagnozy
Jeśli multimetr pokazuje „ładne” 12,4 V, a urządzenie mimo to nie działa, nie zamykam sprawy na samym napięciu. Najpierw sprawdzam wynik pod obciążeniem, bo akumulator może wyglądać dobrze na postoju, a po włączeniu odbiornika natychmiast siadać. To klasyczny objaw zużycia baterii albo zbyt dużego oporu w instalacji.
- Gdy napięcie przy akumulatorze jest poprawne, ale przy odbiorniku wyraźnie niższe, szukam spadku na przewodach i złączach.
- Gdy napięcie bez obciążenia wygląda dobrze, ale pod obciążeniem szybko spada, podejrzewam zużytą baterię lub zasiarczony akumulator kwasowo-ołowiowy.
- Gdy w instalacji solarnej napięcie się zgadza, ale bateria się nie ładuje, sprawdzam regulator, bezpieczniki, polaryzację i połączenia po stronie PV.
- Gdy mierzysz akumulator litowy, pamiętaj, że sam odczyt napięcia mówi mniej niż w klasycznym ołowiowym, bo krzywa rozładowania jest dużo bardziej płaska.
W takich sytuacjach przydaje się też pomiar spadku napięcia na przewodach, test ciągłości przy wyłączonym zasilaniu albo zwykły test obciążeniowy baterii. Miernik uniwersalny jest świetny do szybkiej diagnozy, ale nie zastępuje wszystkich narzędzi. Dlatego ostatnią rzecz, którą sobie porządkuję, jest krótka lista zasad, które warto mieć w głowie przy każdym kolejnym pomiarze.
Co zapamiętać przy kolejnym pomiarze 12 V
Jeśli miałbym zostawić tylko jedną praktyczną regułę, brzmiałaby ona tak: najpierw poprawne ustawienie miernika, potem interpretacja wyniku. To oszczędza najwięcej czasu i eliminuje większość fałszywych wniosków. W instalacjach 12 V liczy się nie tylko sama wartość, ale też to, czy mierzysz spoczynek, ładowanie czy pracę pod obciążeniem.
W codziennej praktyce najwięcej daje mi połączenie trzech rzeczy: właściwego trybu DC, pewnego kontaktu sond i zdrowego podejścia do kontekstu. W aucie, w akumulatorze i w systemie fotowoltaicznym ten sam multimetr potrafi powiedzieć bardzo dużo, pod warunkiem że odczyt nie jest wyrwany z sytuacji. Jeśli trzymasz się tych zasad, pomiar 12 V staje się szybki, powtarzalny i naprawdę użyteczny, a nie tylko „ładną liczbą” na ekranie.
