Napęd prądu stałego ma jedną dużą zaletę: daje się prosto uruchomić, wygodnie regulować i dobrze współpracuje z baterią albo instalacją PV. W tym tekście wyjaśniam, jak działa, czym różnią się jego odmiany, gdzie ma sens w praktyce i na co uważać przy doborze. To ważne, bo źle dopasowany układ nie tylko traci sprawność, ale też szybko się grzeje i zużywa.
Najważniejsze fakty o napędzie prądu stałego
- Zamienia energię elektryczną na ruch obrotowy dzięki oddziaływaniu prądu z polem magnetycznym.
- W uproszczeniu: moment rośnie głównie z prądem, a prędkość łatwo sterować napięciem.
- Wersja szczotkowa jest prostsza i tańsza, a bezszczotkowa zwykle trwalsza i sprawniejsza.
- W instalacjach PV dobrze sprawdza się tam, gdzie zasilanie jest już w postaci DC, na przykład z akumulatora lub szyny stałoprądowej.
- Najczęstsze problemy to zbyt duży prąd rozruchowy, przegrzanie i błędne dopasowanie do obciążenia.
Jak działa napęd prądu stałego i z czego się składa

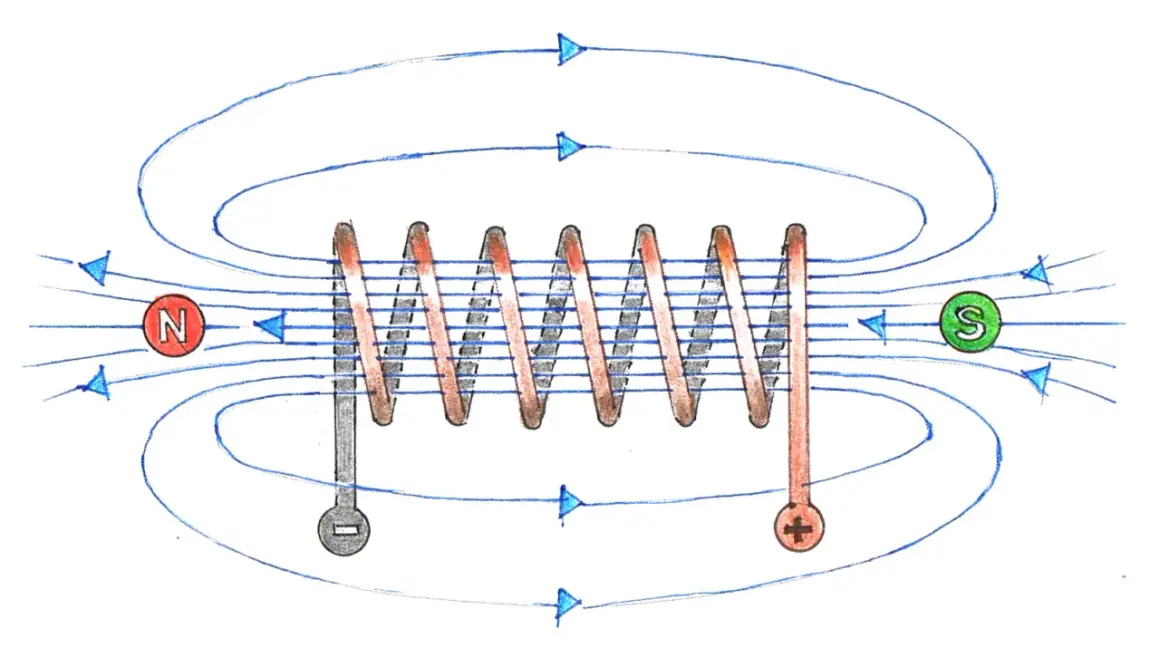

W środku pracują dwa podstawowe elementy: stator, czyli część nieruchoma, oraz wirnik albo twornik, który się obraca. Gdy przez uzwojenie płynie prąd i znajduje się ono w polu magnetycznym, powstaje moment obrotowy. To właśnie ta prosta zasada sprawia, że taki napęd jest tak popularny w małych urządzeniach, automatyce i lekkich układach zasilanych z baterii.
W klasycznej konstrukcji pole magnetyczne tworzą magnesy trwałe albo uzwojenia wzbudzające. W mniejszych napędach bardzo często spotyka się magnesy trwałe, bo upraszczają budowę i zmniejszają gabaryty. W większych maszynach częściej pojawia się wzbudzenie elektromagnetyczne, bo daje większą kontrolę nad parametrami pracy.
Jeśli napęd jest szczotkowy, to za zmianę kierunku prądu w uzwojeniach odpowiada komutator i szczotki. Komutator to mechaniczny przełącznik na wirniku, a szczotki doprowadzają do niego zasilanie. W praktyce oznacza to prostą pracę bez skomplikowanej elektroniki, ale też zużycie elementów ciernych. W wersji bezszczotkowej tę funkcję przejmuje sterownik elektroniczny, więc mechaniczne tarcie znika, ale rośnie rola elektroniki.
Warto też pamiętać o zjawisku napięcia przeciwdziałającego. Im szybciej obraca się wirnik, tym większe napięcie „odpowiedzi” powstaje w uzwojeniu i tym bardziej ogranicza ono dalszy wzrost prądu. Dzięki temu napęd nie rozpędza się bez końca, ale też wymaga sensownego doboru zasilania i obciążenia. Z tej zasady wynikają różne odmiany napędu, które różnią się sprawnością, serwisem i zastosowaniem.
Jakie są najważniejsze odmiany i kiedy po nie sięgać
Tu łatwo o nieporozumienie, więc od razu je porządkuję: w praktyce miesza się dwa podziały. Jeden dotyczy sposobu komutacji, czyli tego, czy napęd ma szczotki, czy sterowanie elektroniczne. Drugi opisuje sposób wzbudzenia w klasycznych maszynach szczotkowych, czyli układ bocznikowy, szeregowy albo mieszany. To nie są synonimy, tylko dwa różne spojrzenia na konstrukcję.
| Typ | Co go wyróżnia | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Szczotkowy z magnesami trwałymi | Najprostsza odmiana, z komutatorem i szczotkami | Niska cena i łatwe sterowanie | Zużycie szczotek, niższa sprawność niż w BLDC | Małe pompy, zabawki techniczne, proste napędy, siłowniki |
| Bezszczotkowy BLDC | Komutacja odbywa się elektronicznie | Wyższa sprawność, mniejsza awaryjność mechaniczna | Wymaga sterownika i dopasowanej elektroniki | Pompy solarne, wentylatory, napędy precyzyjne, automatyka |
| Bocznikowy | Uzwojenie wzbudzenia jest podłączone równolegle do twornika | Stosunkowo stabilne obroty | Przerwanie wzbudzenia może prowadzić do rozbiegania | Napędy o dość stałym obciążeniu i stałej prędkości |
| Szeregowy | Prąd twornika i wzbudzenia płynie przez ten sam obwód | Duży moment rozruchowy | Nie wolno uruchamiać bez obciążenia | Urządzenia z ciężkim startem, napędy trakcyjne, wciągarki |
| Mieszany | Łączy cechy układu bocznikowego i szeregowego | Lepszy kompromis między momentem a stabilnością obrotów | Większa złożoność konstrukcji | Gdy potrzebny jest kompromis między startem a pracą ustaloną |
Jeśli miałbym wskazać praktyczną zasadę, powiedziałbym tak: do prostych i tanich urządzeń wystarcza napęd szczotkowy, a do pracy dłuższej, częstej albo bardziej wymagającej zwykle lepiej wybrać BLDC. To właśnie ten podział ma znaczenie przy pompach, trackerach i automatyce zasilanej z PV.
Gdzie ten napęd sprawdza się najlepiej
Najwięcej sensu ma tam, gdzie zasilanie jest dostępne jako prąd stały albo można je łatwo uzyskać z akumulatora, prostownika lub paneli. W systemach odnawialnych to wcale nie jest nisza. W małych instalacjach solarnych napęd DC pojawia się częściej, niż wielu osobom się wydaje, bo upraszcza układ i ogranicza liczbę konwersji energii.
- Pompy solarne - świetnie pasują do układów, w których energia trafia z paneli do przetwornicy albo bezpośrednio do pompy. Im mniej etapów po drodze, tym mniej strat i prostsza diagnostyka.
- Siłowniki trackerów fotowoltaicznych - ważna jest tu precyzja, częste krótkie ruchy i możliwość łatwej regulacji prędkości.
- Automatyka bram, rolet i okien - napęd ma często pracować krótko, ale powtarzalnie, więc liczy się prosty start i niezawodne zatrzymanie.
- Urządzenia bateryjne - przy zasilaniu z akumulatora docenia się prostą elektronikę i niski koszt obsługi.
- Małe układy warsztatowe i prototypowe - łatwo je testować, bo wystarczy zasilacz DC i kontroler o odpowiednich parametrach.
W prostych układach solarnych bezpośrednie połączenie panelu z napędem bywa najprostsze, najtańsze i najbardziej niezawodne, ale tylko wtedy, gdy charakterystyka pompy i silnika są dobrze dopasowane. Jeśli obciążenie mocno się zmienia, trzeba już myśleć o sterowaniu, a nie tylko o samym napędzie. Z tego powodu następny krok to dobór parametrów, a nie tylko wybór samej technologii.
Jak dobrać go do swojej instalacji
Ja przy doborze patrzę najpierw nie na katalog, tylko na sposób pracy całego układu. Inaczej wybiera się napęd do pompy pracującej przez 8 godzin dziennie, inaczej do siłownika, który rusza kilka razy na dobę, a jeszcze inaczej do lekkiej automatyki zasilanej z akumulatora 12 V.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Napięcie zasilania | Musi pasować do źródła energii i sterownika | Zbyt niskie napięcie oznacza większy prąd i większe straty w przewodach |
| Moment rozruchowy | Decyduje o starcie pod obciążeniem | Przy ciężkim starcie napęd może stawać, grzać się albo pobierać ogromny prąd |
| Praca ciągła czy przerywana | Określa, czy napęd musi oddawać moc stale, czy tylko chwilowo | Napęd dobrany „na styk” do pracy ciągłej szybko się przegrzewa |
| Sterownik | Umożliwia regulację obrotów, miękki start i ochronę układu | BLDC bez sterownika nie ruszy poprawnie, a prosty napęd bez zabezpieczeń łatwo przeciążyć |
| Chłodzenie i obudowa | Wpływają na trwałość w pył, wilgoć i temperaturę | W terenie znaczenie ma nie tylko moc, ale też stopień ochrony i sposób odprowadzania ciepła |
| Łatwość serwisu | Liczy się przy urządzeniach pracujących sezonowo lub w trudno dostępnych miejscach | Jeśli dostęp do napędu jest słaby, lepiej unikać konstrukcji wymagającej częstej wymiany szczotek |
W praktyce najczęściej spotykam trzy poziomy zasilania: 12 V w mniejszych układach, 24 V w bardziej uniwersalnych oraz 48 V tam, gdzie trzeba ograniczyć prądy i straty. To nie jest sztywna reguła, ale dobry punkt startu do rozmowy o całym systemie. Gdy te parametry są dobrane sensownie, większość problemów znika jeszcze przed pierwszym uruchomieniem.
Jeśli mam wskazać jedno kryterium najczęściej pomijane przez początkujących, to jest nim cykl pracy. Napęd, który dobrze znosi krótkie impulsy, może nie wytrzymać długiej pracy z obciążeniem. I odwrotnie: urządzenie projektowane do ciągłej pracy bywa niepotrzebnie drogie, jeśli ma tylko kilka razy dziennie otworzyć zawór albo przestawić moduł fotowoltaiczny. Kiedy to już wiadomo, łatwiej uniknąć błędów eksploatacyjnych.
Błędy, które najczęściej kończą się przegrzaniem albo rozbieganiem
W wielu awariach nie winny jest sam napęd, tylko sposób, w jaki został użyty. To dobra wiadomość, bo większości kłopotów da się uniknąć na etapie projektu albo pierwszego uruchomienia.
- Uruchamianie silnika szeregowego bez obciążenia - to jeden z najgroźniejszych błędów. Taki napęd może wejść na bardzo wysokie obroty i ulec uszkodzeniu.
- Odłączenie wzbudzenia w układzie bocznikowym - przerwanie prądu wzbudzenia może doprowadzić do niebezpiecznego wzrostu prędkości.
- Ignorowanie prądu rozruchowego - przy starcie prąd bywa wielokrotnie wyższy niż w pracy ustalonej, więc zasilacz, przewody i zabezpieczenia muszą to wytrzymać.
- Dobór napędu bez zapasu momentu - katalogowa moc nie mówi wszystkiego. Jeśli obciążenie startuje ciężko, sam wynik na tabliczce znamionowej może nie wystarczyć.
- Brak sterownika albo miękkiego startu - gwałtowne załączanie skraca żywotność mechaniki i podnosi temperaturę uzwojeń.
- Praca w zbyt gorącym albo zapylonym środowisku - pył, wilgoć i wysoka temperatura szybciej zużywają szczotki, łożyska i elektronikę sterującą.
Tu właśnie widać różnicę między teorią a praktyką: napęd, który na papierze wygląda dobrze, może okazać się nietrwały tylko dlatego, że nie uwzględniono obciążenia startowego albo chłodzenia. Z tych powodów kolejny krok ma znaczenie szczególnie w instalacjach opartych na fotowoltaice i magazynie energii.
Co ma największy sens w układach PV i magazynach energii
W systemach fotowoltaicznych najważniejsze pytanie brzmi nie „jaki silnik jest najlepszy”, tylko „jak minimalizować liczbę konwersji energii”. Gdy masz już prąd stały z paneli, baterii lub szyny DC, sensowne jest wykorzystanie napędu, który potrafi pracować bez dodatkowego łańcucha strat. W prostych układach solarnej pompy wody to często właśnie ta prostota wygrywa z bardziej rozbudowaną architekturą.
- Jeśli priorytetem jest prostota, prosty napęd szczotkowy nadal ma sens, zwłaszcza w urządzeniach o niewielkiej mocy i łatwym dostępie serwisowym.
- Jeśli liczy się sprawność i trwałość, BLDC zwykle jest lepszym wyborem, bo nie ma szczotek i lepiej znosi dłuższą eksploatację.
- Jeśli obciążenie jest zmienne, warto przewidzieć sterownik z regulacją obrotów albo kontrolą punktu pracy, zamiast liczyć na „samozestrojenie” układu.
- Jeśli napęd pracuje z paneli bezpośrednio, trzeba sprawdzić zachowanie przy spadku nasłonecznienia, bo napięcie i prąd potrafią zmieniać się bardzo szybko.
- Jeśli instalacja ma pracować sezonowo, wygoda serwisu bywa ważniejsza niż minimalny zysk sprawności na etapie zakupu.
W takich systemach często bardziej opłaca się dobrze dobrać sterowanie niż „przepłacać” za mocniejszy model. Właśnie dlatego nie patrzę wyłącznie na same parametry nominalne. Najpierw sprawdzam profil obciążenia, potem sposób zasilania, a dopiero na końcu wybieram konkretny typ napędu. To daje lepszy efekt niż kupno urządzenia z nadzieją, że reszta „jakoś się dopasuje”.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie dobieraj napędu tylko po napięciu znamionowym. W realnej instalacji liczą się jeszcze moment rozruchowy, cykl pracy, sposób sterowania, chłodzenie i dostęp do serwisu. Dopiero ten zestaw decyduje, czy układ będzie działał latami, czy zacznie sprawiać kłopoty po kilku tygodniach.
