Ja zawsze zaczynam ten temat od prostego rozdzielenia trzech wielkości: mocy czynnej, biernej i pozornej. W obwodach prądu przemiennego nie wystarczy znać tylko napięcia i prądu, bo to nie mówi jeszcze, ile energii naprawdę wykonuje pracę, a ile tylko obciąża instalację. To rozróżnienie ma realne znaczenie przy doborze zabezpieczeń, przewodów, falowników i odbiorników w domu oraz w firmie.
Najważniejsze informacje w skrócie
- S opisuje całkowite obciążenie widziane przez źródło prądu przemiennego i jest podawana w VA lub kVA.
- W obwodach sinusoidalnych obowiązuje zależność S² = P² + Q², a współczynnik mocy wynosi cos φ = P / S.
- Im niższy współczynnik mocy, tym większy prąd potrzebny do uzyskania tej samej mocy użytkowej.
- Ta wielkość wpływa na dobór przewodów, transformatorów, UPS-ów, falowników i zabezpieczeń.
- W większych instalacjach słaby współczynnik mocy może oznaczać dodatkowe koszty i większe straty energii.
Czym jest moc pozorna i skąd się bierze
Moc pozorna to iloczyn wartości skutecznych napięcia i prądu. W praktyce oznacza to całe obciążenie elektryczne, jakie źródło musi dostarczyć do odbiornika w obwodzie prądu przemiennego. Nie mówi jeszcze, ile z tej energii zamienia się w ciepło, ruch czy światło, ale pokazuje, jak „duży” jest pobór widziany przez sieć.
Najprościej myśleć o niej jako o wielkości, która obejmuje zarówno część użyteczną, jak i tę związaną z polem magnetycznym lub elektrycznym w odbiornikach. Dlatego dwa urządzenia mogą pobierać ten sam prąd, a mimo to różnić się efektywnością wykorzystania energii. Właśnie na tym polega sens rozróżnienia między P, Q i S.
| Wielkość | Symbol | Jednostka | Znaczenie praktyczne |
|---|---|---|---|
| Moc czynna | P | W, kW | To energia zamieniana na użyteczną pracę, ciepło lub światło. |
| Moc bierna | Q | var, kvar | Odpowiada za wymianę energii z polem w urządzeniu, bez wykonania pracy użytecznej. |
| S | S | VA, kVA | Pokazuje całkowite obciążenie, jakie musi przenieść źródło, przewody i aparatura. |
| Współczynnik mocy | cos φ / PF | - | Informuje, jak duża część poboru rzeczywiście wykonuje pracę. |
Dla intuicji warto spojrzeć na prosty przykład: przy 230 V i 10 A otrzymujesz 2300 VA. Jeśli współczynnik mocy wynosi 0,8, to moc czynna spada do 1840 W. Prąd jest ten sam, ale użyteczna część poboru jest mniejsza. To właśnie dlatego przy doborze instalacji nie wolno patrzeć wyłącznie na kilowaty na tabliczce znamionowej.
Jak czytać trójkąt mocy i przeliczać wartości

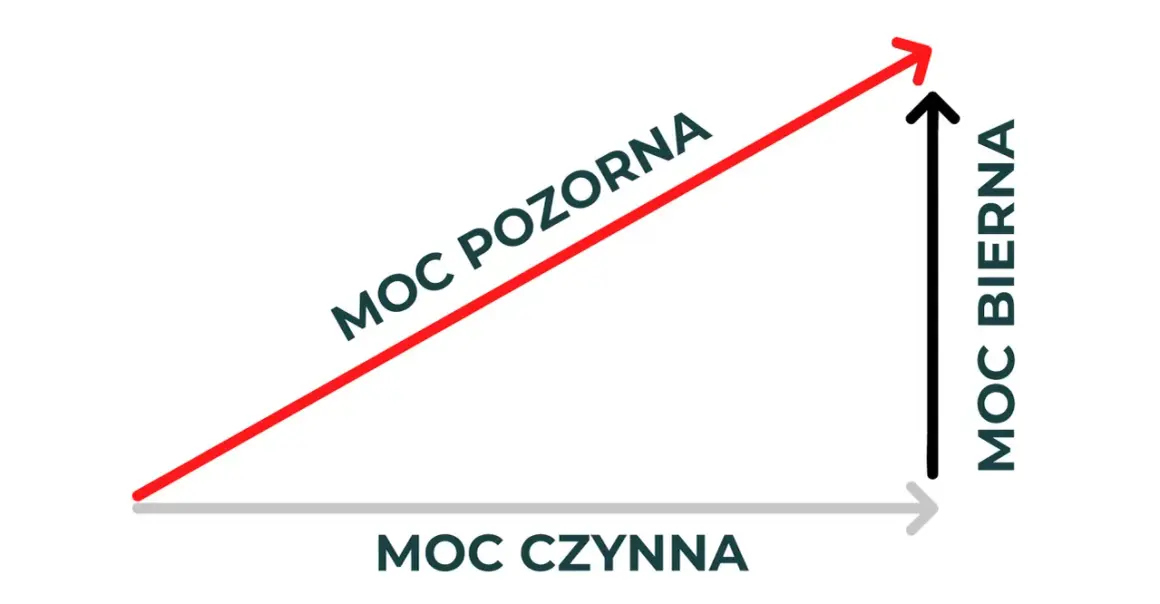

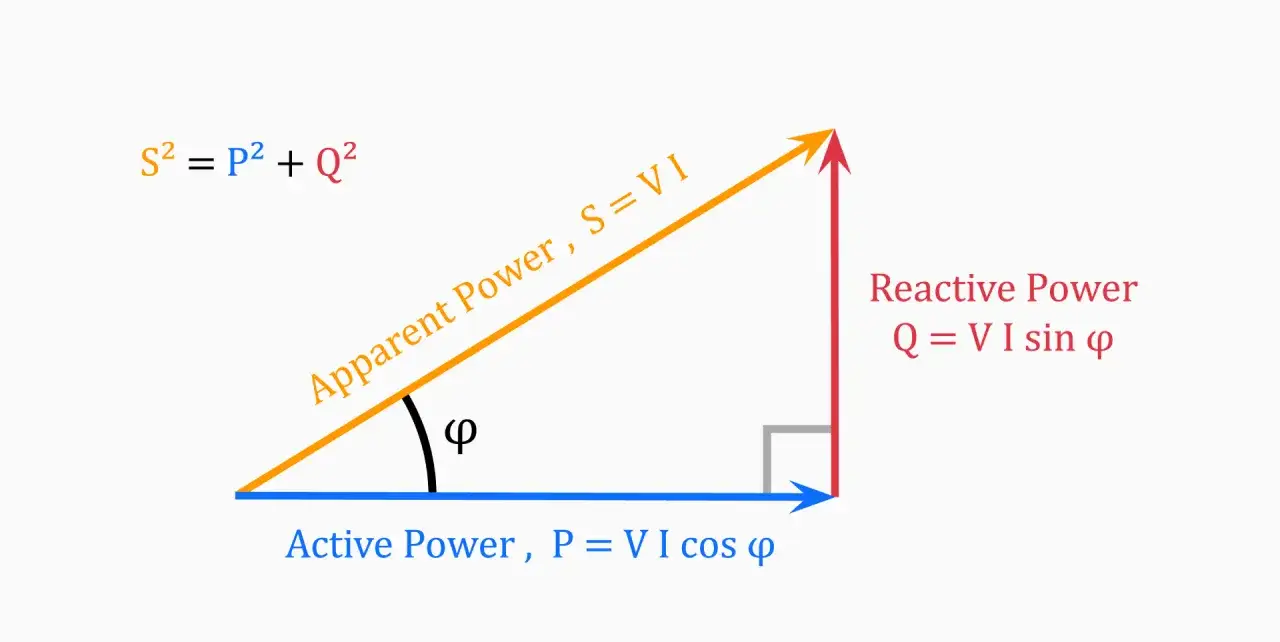

W obwodach sinusoidalnych zależności między P, Q i S da się narysować jako trójkąt mocy. Przyprostokątna pozioma to moc czynna, pionowa to bierna, a przeciwprostokątna to wielkość S. Z tego układu wynikają najważniejsze wzory: P = U × I × cos φ, Q = U × I × sin φ oraz S = U × I.
Jeśli znasz moc czynną i współczynnik mocy, łatwo policzysz moc pozorną ze wzoru S = P / cos φ. To bardzo praktyczne, bo właśnie ten krok najczęściej pokazuje, że urządzenie potrzebuje większej rezerwy prądowej, niż sugeruje sama moc użytkowa. Przykład: 10 kW przy cos φ = 0,8 oznacza 12,5 kVA.
| Układ | Wzór na S | Co warto zapamiętać |
|---|---|---|
| Jednofazowy | S = U × I | Najprostszy przypadek, często używany w domowych obwodach 230 V. |
| Trójfazowy symetryczny | S = √3 × U × I | Typowy zapis dla większych instalacji i wielu urządzeń przemysłowych. |
| Zależność ogólna | S² = P² + Q² | Działa dobrze dla przebiegów sinusoidalnych i pomaga szybko ocenić relację między mocami. |
W praktyce trzeba pamiętać o jednym zastrzeżeniu: w nowoczesnych instalacjach z falownikami, zasilaczami impulsowymi, LED-ami i ładowarkami przebiegi nie zawsze są idealnie sinusoidalne. Wtedy prosty trójkąt mocy nadal bywa użyteczny jako przybliżenie, ale nie opisuje całej jakości energii. Jeśli ktoś analizuje większy układ, dochodzą jeszcze harmoniczne i odkształcenie prądu.
Dlaczego ma znaczenie w domu, firmie i fotowoltaice
W domu ta wiedza pomaga głównie przy ocenie obciążenia obwodów i zabezpieczeń. Sam rachunek za energię zwykle opiera się na kWh, ale to nie znaczy, że współczynnik mocy można zignorować. Niska wartość PF zwiększa prąd w przewodach, a więc także spadki napięcia i nagrzewanie instalacji.
W firmie skutki są bardziej odczuwalne finansowo. Według URE, w rozliczeniach dystrybucyjnych dla części odbiorców energia bierna bywa osobno rozliczana, bo obciąża sieć i zmniejsza jej przepustowość. W praktyce oznacza to, że źle dobrane odbiorniki lub brak kompensacji mogą generować dodatkowe koszty, których na pierwszy rzut oka nie widać.
W fotowoltaice temat wraca przy doborze falownika i przy pracy z wymaganym współczynnikiem mocy. Jak pokazuje dokumentacja SMA, przy cos φ równym 0,95 potrzeba około 105,3 kVA mocy pozornej na każde 100 kW mocy czynnej. To dobry przykład, bo pokazuje prostą rzecz: sam zapis „100 kW” nie wystarcza, jeśli urządzenie ma jeszcze dostarczać lub kompensować moc bierną.
| Obszar | Co to oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Dom | Większy prąd przy niskim PF, a więc większe obciążenie przewodów i zabezpieczeń. | Przekrój przewodów, długość linii, obciążenie gniazd i jakość zasilaczy. |
| Firma | Możliwe opłaty za energię bierną i wyższe straty w sieci wewnętrznej. | Kompensacja, pomiary analizatorem, kontrola współczynnika mocy. |
| Fotowoltaika | Falownik musi mieć zapas kVA, jeśli ma pracować nie tylko z cos φ = 1. | Wymagania operatora sieci, zakres pracy falownika i rezerwa mocy. |
Patrząc redakcyjnie i technicznie, właśnie tu najłatwiej popełnić błąd: ludzie kupują urządzenie „na kilowaty”, a projekt powinien być liczony także na kilowoltampery. To niewielka różnica w zapisie, ale duża różnica w praktyce eksploatacyjnej.
Najczęstsze pomyłki przy interpretacji
Przy tym temacie widzę kilka powtarzalnych błędów. Nie są spektakularne, ale potrafią kosztować więcej niż sama analiza przed zakupem.
| Błąd | Dlaczego to problem | Co sprawdzić zamiast tego |
|---|---|---|
| Mylenie kW z kVA | Urządzenie może mieć dobrą moc użytkową, ale zbyt duże wymagania prądowe. | Porównuj moc czynną z mocą pozorną na tabliczce i w karcie katalogowej. |
| Traktowanie cos φ i PF jak zawsze tego samego | Przy odkształconych przebiegach te wartości nie muszą być identyczne. | Sprawdzaj, czy producent podaje warunki pomiaru i rodzaj obciążenia. |
| Zakładanie, że S to zwykła suma P i Q | W obwodach sinusoidalnych liczy się relacja geometryczna, nie arytmetyczna. | Korzystaj z trójkąta mocy albo ze wzoru S² = P² + Q². |
| Ignorowanie układu jednofazowego i trójfazowego | To samo urządzenie może zachowywać się inaczej w różnych konfiguracjach zasilania. | Sprawdź, czy obwód jest 1-fazowy, czy 3-fazowy i jakie ma granice prądowe. |
| Patrzenie tylko na moc znamionową | Nie uwzględnia to temperatury, pracy ciągłej ani zapasu na obciążenia szczytowe. | Zweryfikuj warunki pracy, chłodzenie i wymagany margines bezpieczeństwa. |
Warto też pamiętać o ograniczeniu, które często jest pomijane: przy dużej liczbie odbiorników elektronicznych przebieg prądu nie jest idealny. W takim układzie analiza jakości energii staje się ważniejsza niż prosty rachunek „napięcie razy prąd”. To nie znaczy, że klasyczne wzory przestają być użyteczne, ale nie powinny być jedynym kryterium oceny.
Jak ograniczyć straty i poprawić wykorzystanie energii
Najbardziej sensowne działania są zwykle dość praktyczne. Nie chodzi o to, żeby na siłę kupować dodatkowe urządzenia, tylko żeby dobrać je do faktycznego profilu obciążenia.
- Dobieraj urządzenia z sensownym PFC - nowoczesne zasilacze i elektronika sterująca potrafią znacząco poprawić współczynnik mocy.
- Kontroluj długość i przekrój przewodów - mniejszy prąd to niższe straty i mniej nagrzewania instalacji.
- Stosuj kompensację tam, gdzie ma to sens - szczególnie przy silnikach, pompach, wentylatorach i transformatorach.
- Zostaw zapas kVA - zwłaszcza przy falownikach, UPS-ach i agregatach, które mają pracować nie tylko przy cos φ = 1.
- Mierz, zamiast zgadywać - analizator jakości energii szybko pokaże, czy problemem jest niski PF, harmoniczne, czy obie rzeczy naraz.
Nie każda instalacja potrzebuje kompensacji biernej. W domu często ważniejsze są poprawny dobór odbiorników, sprawna wentylacja rozdzielni i rozsądne obciążenie obwodów. W większych obiektach bilans szybko się zmienia i wtedy kompensacja może być bardzo opłacalna, ale tylko wtedy, gdy jest dobrze policzona. Źle dobrana potrafi przynieść odwrotny efekt, czyli przepięcia, wzrost strat albo zbyt wysokie napięcie w sieci wewnętrznej.
Zanim dobierzesz falownik albo kompensację, sprawdź jeszcze jedną rzecz
Jeśli miałbym zostawić czytelnika z jedną praktyczną zasadą, byłaby ona prosta: nie projektuj instalacji wyłącznie na podstawie kW. Najpierw sprawdź, jaka jest wartość S, jaki współczynnik mocy zakłada producent oraz czy urządzenie ma pracować ciągle, okresowo czy przy szczytowym obciążeniu.
- sprawdź tabliczkę znamionową i kartę katalogową pod kątem kW, kVA oraz zakresu pracy cos φ,
- policz prąd dla najgorszego przypadku, nie tylko dla warunków nominalnych,
- porównaj wynik z zabezpieczeniem, przekrojem przewodu i możliwością chłodzenia,
- przy instalacjach PV uwzględnij wymagania operatora sieci dotyczące pracy z mocą bierną,
- przy większych odbiornikach zrób pomiar, zamiast zakładać, że teoria na pewno zgadza się z praktyką.
Tak właśnie patrzę na ten temat: nie jako na abstrakcyjne pojęcie z elektrotechniki, ale jako na parametr, który pomaga uniknąć przewymiarowania, strat i nieporozumień przy doborze urządzeń. Jeśli ktoś rozumie wartość S, znacznie lepiej ocenia działanie całej instalacji i szybciej wyłapuje miejsca, w których energia jest marnowana.
