W elektryce najłatwiej zgubić się nie na samych wzorach, tylko na tym, co one naprawdę opisują. To właśnie napięcie skuteczne decyduje o tym, jaką moc odda grzałka, jak zachowa się zasilacz i dlaczego 230 V w gniazdku nie oznacza 230 V szczytowego. W tym tekście wyjaśniam po ludzku, skąd bierze się ta wartość, jak ją liczyć, kiedy ma znaczenie w pomiarach i jak nie pomylić jej z amplitudą albo średnią.
Najkrócej o wartości skutecznej
- 230 V w domowej sieci to wartość skuteczna, a nie amplituda przebiegu.
- Dla sinusoidy napięcie maksymalne wynosi około 1,41 razy więcej niż wartość skuteczna.
- W obliczeniach mocy dla odbiorników rezystancyjnych używa się właśnie wartości skutecznej.
- Przy przebiegach nieliniowych zwykły miernik może przekłamywać wynik, dlatego ważny jest true RMS.
- W instalacjach PV i elektronice sieciowej to pojęcie pojawia się stale, bo dotyczy realnej energii, a nie samego kształtu fali.
Co oznacza wartość skuteczna w praktyce
Najprościej mówiąc, wartość skuteczna to takie napięcie stałe, które w tym samym oporniku wywołałoby taki sam efekt cieplny jak napięcie przemienne. To wygodny skrót myślowy, bo zamiast śledzić każdy skok sinusoidy, mogę od razu porównywać ją z napięciem stałym pod kątem energii. Właśnie dlatego w elektrotechnice patrzy się na nią przy grzałkach, żarówkach, przewodach, zasilaczach i wszystkich elementach, w których liczy się moc oddawana do obciążenia.
W praktyce dobrze zapamiętać jedną rzecz: jeśli w specyfikacji urządzenia widzisz 230 V AC, mowa o wartości skutecznej. To nie jest liczba średnia ani szczytowa, tylko wartość energetycznie równoważna. Gdy to rozumiesz, znika większość nieporozumień przy doborze sprzętu i przy prostych obliczeniach. Następny krok to już konkretne wzory, czyli jak tę wartość policzyć dla sinusoidy.
Jak policzyć ją dla przebiegu sinusoidalnego

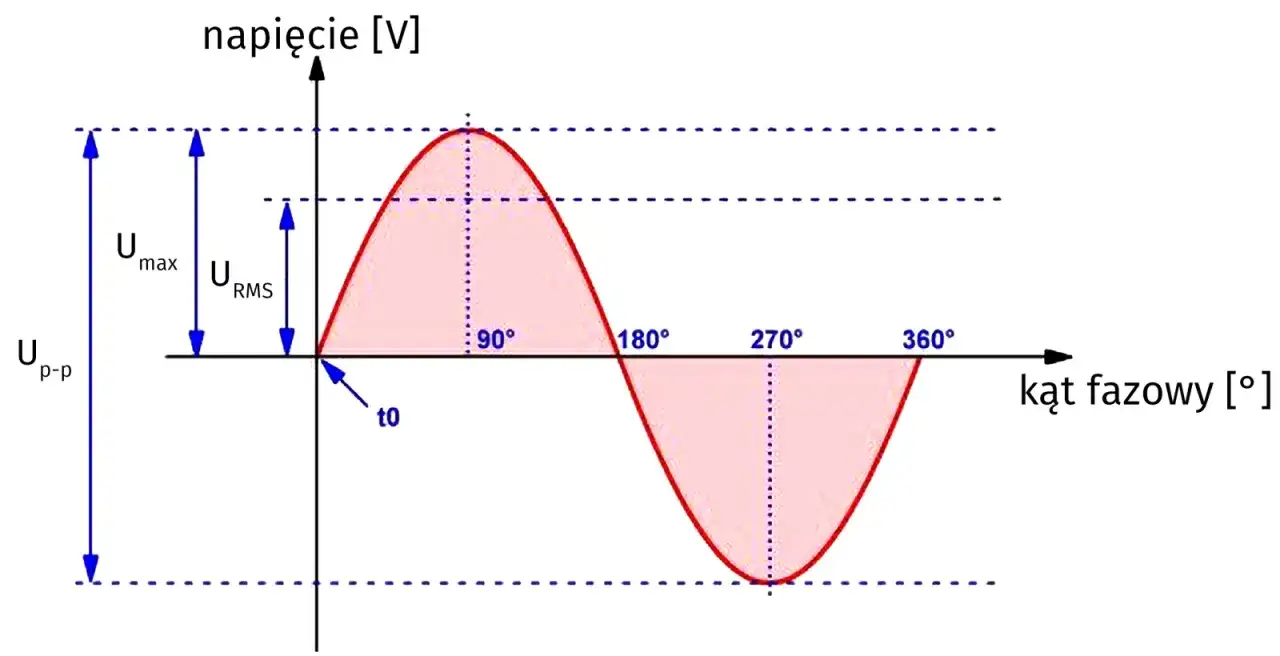

W sieci energetycznej przebieg jest z reguły sinusoidalny, więc sprawa jest prosta. Dla sinusa wartość skuteczną oblicza się ze wzoru Usk = Umax / √2, a więc napięcie szczytowe jest około 1,41 razy większe od skutecznego. Jeśli więc w gniazdku masz 230 V, to amplituda wynosi około 325 V. To często zaskakuje początkujących, bo patrzą na napis „230 V” i zakładają, że tyle wynosi najwyższy punkt fali.
W zapisie bardziej ogólnym można użyć definicji całkowej: Usk = √(1/T ∫u²(t)dt). Dla codziennych obliczeń to jednak rzadko potrzebne, bo w większości przypadków wystarcza prosty wzór dla sinusa. Ja używam definicji całkowej wtedy, gdy przebieg jest zniekształcony albo nie jest czystą sinusoidą. To naturalnie prowadzi do pytania, czym ta wartość różni się od amplitudy i od średniej.
Różnica między wartością skuteczną, maksymalną i średnią
Tu najłatwiej o pomyłkę, więc zestawię to wprost. Wartość skuteczna opisuje efekt energetyczny, wartość maksymalna pokazuje szczyt przebiegu, a wartość średnia zależy od tego, czy liczysz ją po całym okresie, czy po prostowaniu. Dla napięcia sinusoidalnego średnia z całego okresu wynosi zero, bo dodatnia i ujemna połówka znoszą się wzajemnie. Dlatego „średnia” bez doprecyzowania zwykle niewiele mówi o pracy odbiornika.
| Wielkość | Co opisuje | Dla sinusoidy | Kiedy używać |
|---|---|---|---|
| Wartość skuteczna | Energetyczny odpowiednik napięcia stałego | 230 V | Dobór mocy, obliczenia, pomiary użytkowe |
| Wartość maksymalna | Najwyższy punkt fali | około 325 V | Izolacja, analiza przebiegu, elektronika |
| Wartość średnia po wyprostowaniu | Średnia z wartości bezwzględnych | około 207 V | Specjalne pomiary i porównania laboratoryjne |
Jeśli ktoś porównuje te trzy liczby bez kontekstu, łatwo wyciąga błędny wniosek, że sieć „ma za małe napięcie” albo że miernik pokazuje bzdury. W rzeczywistości każda z tych wartości odpowiada za coś innego. Po tym rozróżnieniu dużo łatwiej zrozumieć, dlaczego ta sama liczba może mieć różne znaczenie przy grzałce, silniku i falowniku.
Dlaczego ma znaczenie w mocy, grzaniu i rachunkach
W praktyce elektrotechnicznej to właśnie od wartości skutecznej zależy, ile energii odbiornik naprawdę zamieni w ciepło, ruch albo światło. Dla obciążenia rezystancyjnego obowiązuje prosty wzór P = Usk² / R. Jeśli więc zwiększysz napięcie skuteczne, moc rośnie bardzo szybko, bo proporcjonalnie do kwadratu napięcia. To dlatego drobna zmiana napięcia potrafi być odczuwalna w grzałkach, prostych zasilaczach i elementach grzejnych.
Przy obciążeniach bardziej złożonych, na przykład silnikach, transformatorach czy zasilaczach impulsowych, dochodzi jeszcze współczynnik mocy, czyli cos φ. Mówiąc prościej: nie cała energia pobrana z sieci zamienia się od razu w pracę użyteczną. Z punktu widzenia rachunku za energię liczy się moc czynna, a nie sama wartość skuteczna. W instalacjach domowych i w fotowoltaice to ważne rozróżnienie, bo pomaga odróżnić moc na papierze od mocy faktycznie wykorzystanej. Na tym tle dobrze widać, czemu w Polsce standard 230 V ma tak duże znaczenie praktyczne.
Jak odczytywać 230 V w gniazdku i w instalacjach PV
W polskiej sieci jednofazowej 230 V oznacza napięcie skuteczne między fazą a przewodem neutralnym. W układzie trójfazowym dochodzi jeszcze 400 V międzyfazowe, również podawane jako wartość skuteczna. To ważne, bo przy doborze urządzeń, zabezpieczeń i przewodów pracuje się właśnie na tych liczbach, a nie na amplitudzie przebiegu. Jeżeli ktoś przepisze 230 V jak napięcie szczytowe, bardzo szybko pomyli się w obliczeniach izolacji albo mocy.
W instalacjach fotowoltaicznych temat wraca po stronie AC, czyli tam, gdzie falownik oddaje energię do domu albo do sieci. Sam panel pracuje po stronie DC, ale po przejściu przez inwerter znów liczy się wartość skuteczna prądu przemiennego. Dla użytkownika ma to znaczenie bardzo praktyczne: urządzenia domowe, zabezpieczenia i pomiary rozliczeniowe odnoszą się do tej właśnie wartości. Jeżeli chcesz zmierzyć ją poprawnie, trzeba jeszcze dobrać właściwy przyrząd.
Jak mierzyć ją bez błędów
Do zwykłej, czystej sinusoidy wystarczy podstawowy miernik, ale przy przebiegach zniekształconych lepiej użyć miernika true RMS. Taki przyrząd nie zgaduje wartości na podstawie średniej, tylko odtwarza efekt energetyczny przebiegu, czyli to, co naprawdę ma znaczenie dla mocy. To szczególnie ważne przy zasilaczach impulsowych, falownikach, ściemniaczach, regulatorach mocy i niektórych układach automatyki.
- Sprawdź, jaki przebieg mierzysz - czysta sinusoida i przebieg z falownika to nie to samo.
- Nie zakładaj, że każdy miernik pokazuje RMS - część urządzeń jest skalibrowana tylko pod sinus.
- Uważaj na pasmo i crest factor - czyli stosunek wartości szczytowej do skutecznej; nie każdy miernik dobrze radzi sobie z krótkimi impulsami i dużymi szczytami.
- Nie myl pomiaru AC z AC+DC - składowa stała potrafi zmienić wynik, jeśli ją uwzględnisz albo odfiltrujesz.
W praktyce największy błąd popełnia się wtedy, gdy ktoś widzi „230 V” na obudowie urządzenia i uznaje, że każdy miernik pokaże dokładnie tyle samo w każdych warunkach. Tak nie działa ani sieć, ani elektronika. Dlatego na końcu warto znać jeszcze kilka typowych pomyłek, które regularnie psują obliczenia.
Najczęstsze pomyłki, które zawyżają albo zaniżają wynik
Pierwsza pomyłka to podstawianie napięcia szczytowego do wzorów na moc zamiast wartości skutecznej. Druga to traktowanie wartości średniej jakby była tym samym co wartość skuteczna. Trzecia pojawia się przy miernikach: zwykły multimetr bywa wystarczający przy sinusoidzie, ale przy przebiegu zniekształconym daje odczyt, który wygląda sensownie, a jednak jest błędny. Czwarta to ignorowanie charakteru odbiornika. Grzałka, silnik i zasilacz zachowują się inaczej, więc ten sam wynik napięcia nie oznacza tej samej mocy.
Jeśli pracujesz z domową instalacją albo z układem PV, dołóż do tego jeszcze jeden nawyk: zawsze sprawdzaj, czy patrzysz na stronę DC czy AC. Po stronie paneli fotowoltaicznych napięcie może wyglądać zupełnie inaczej niż po stronie wyjściowej falownika, a to właśnie po stronie AC w grę wchodzi wartość skuteczna. To dobry moment, żeby zebrać najważniejsze liczby i zostawić je w pamięci bez nadmiaru teorii.
Najważniejsze liczby, które warto zapamiętać przy pracy z siecią
Jeżeli mam wybrać tylko kilka faktów, które naprawdę pomagają w codziennej praktyce, to zostawiłbym te cztery. Po pierwsze, 230 V w sieci to wartość skuteczna. Po drugie, dla sinusa napięcie szczytowe wynosi około 325 V. Po trzecie, przy odbiorniku rezystancyjnym moc liczysz z wartości skutecznej, a nie z amplitudy. Po czwarte, przy przebiegach niesinusoidalnych warto używać true RMS, bo zwykły miernik może nie nadążyć za rzeczywistym kształtem sygnału.
To wystarcza, żeby czytać oznaczenia na urządzeniach, nie mylić danych z tabliczek znamionowych i sensownie podejść do prostych obliczeń w domu, warsztacie albo przy instalacji fotowoltaicznej. Gdy rozumiesz tę jedną zależność, znacznie łatwiej ocenić, co sprzęt naprawdę robi z energią, a nie tylko jakie liczby pokazuje na obudowie.
