Dobór przewodu do płyty indukcyjnej nie jest miejscem na zgadywanie. W praktyce pytanie, jaki kabel do indukcji wybrać, sprowadza się do trzech rzeczy: mocy urządzenia, liczby faz i długości trasy do rozdzielnicy. Ja zawsze zaczynam od instrukcji modelu, bo to ona ostatecznie rozstrzyga, czy wystarczy 3x2,5 mm², czy trzeba przewidzieć grubszy przewód i osobny obwód.
Najważniejsze decyzje sprowadzają się do mocy, faz i długości trasy
- Najczęstszy wybór to 3x2,5 mm² dla prostszych układów 230 V i 5x2,5 mm² dla standardowych płyt 400 V.
- Mocniejsza płyta albo dłuższa trasa przewodu często oznacza potrzebę 3x4 mm², 3x6 mm² lub 5x4 mm².
- Przewód musi pasować do sposobu zasilania urządzenia: jednofazowego, dwufazowego albo trójfazowego.
- Nie wolno opierać się wyłącznie na forumowych skrótach, bo instrukcja producenta i warunki instalacji mają pierwszeństwo.
- Indukcja powinna mieć osobny obwód i nie powinna być zasilana przez przedłużacz ani przypadkową listwę.
Najczęściej sprawdza się 3x2,5 mm² albo 5x2,5 mm², ale nie zawsze
Jeśli potrzebujesz krótkiej odpowiedzi, to właśnie od tego zwykle zaczyna się praktyka. Przy wielu kuchniach domowych przewód dobiera się według schematu zasilania urządzenia: dla prostszych instalacji jednofazowych spotyka się 3x2,5 mm², a dla większości płyt trójfazowych 5x2,5 mm². To jednak punkt startowy, nie gotowa recepta na każdy model.
| Typ zasilania | Najczęstszy przewód | Kiedy ma sens |
|---|---|---|
| 230 V, jednofazowo | 3x2,5 mm² | Lżejsze modele, krótka trasa, instrukcja producenta dopuszcza taki przekrój |
| 230 V, jednofazowo | 3x4 mm² lub 3x6 mm² | Mocniejsza płyta, większy pobór, dłuższa linia lub wyższy zapas bezpieczeństwa |
| 400 V, trójfazowo | 5x2,5 mm² | Większość popularnych płyt domowych zasilanych z trzech faz |
| 400 V, trójfazowo | 5x4 mm² | Mocniejsze modele, dłuższy przebieg przewodu albo potrzeba większej rezerwy |
Ja patrzę na to tak: im bardziej płyta pracuje „na styk” z instalacją, tym mniej opłaca się oszczędzać na przekroju. Żeby nie zgadywać, trzeba jeszcze uwzględnić samą instalację i to, jak przewód będzie prowadzony.
Od czego naprawdę zależy przekrój przewodu
Sam napis na opakowaniu kabla niczego nie załatwia. O tym, czy przewód będzie odpowiedni, decydują trzy praktyczne rzeczy: moc urządzenia, długość obwodu i warunki ułożenia. Dopiero połączenie tych elementów daje sensowny wybór.
Moc płyty
Im wyższa moc znamionowa, tym większy prąd płynie przez przewód. To właśnie dlatego płyta 3,5-4 kW i model 7,4 kW nie są tym samym przypadkiem, choć z zewnątrz wyglądają podobnie. W instrukcjach producentów widać to bardzo wyraźnie: jedna płyta dopuszcza cieńszy przewód, inna wymaga wyraźnie większego przekroju.
Długość trasy i sposób ułożenia
Przy krótkim, prostym odcinku przewód pracuje łagodniej niż przy długiej trasie prowadzonej przez ścianę, strefę ocieplenia albo razem z innymi obwodami. Gdy linia robi się dłuższa, rośnie spadek napięcia i przewód nagrzewa się bardziej, więc czasem rozsądniej jest wybrać większy przekrój niż trzymać się minimum.
Przeczytaj również: Poprawna kolejność faz - Jak sprawdzić i uniknąć usterek?
Zabezpieczenia i osobny obwód
Płyta indukcyjna powinna mieć własny obwód z rozdzielnicy. To nie jest drobny detal, tylko realna ochrona instalacji. W praktyce obwód dobiera się razem z zabezpieczeniem nadprądowym i ochroną różnicowoprądową, tak aby całość była zgodna z instrukcją i parametrami instalacji. Jeśli indukcja ma dzielić zasilanie z piekarnikiem albo innym dużym odbiornikiem, robi się po prostu zbyt ciasno.
Warto też pamiętać, że w ścianie prowadzi się przewód instalacyjny miedziany, a nie przypadkowy przewód „od wszystkiego”. Jeśli chcesz mieć spokojną instalację na lata, następny krok to rozpoznanie, czy kuchnia pracuje na jednej fazie, czy na trzech.
Jak rozpoznać instalację jednofazową i trójfazową
Na tabliczce znamionowej i w instrukcji zobaczysz oznaczenia typu 1N~, 2N~ albo 3N~. Dla użytkownika najważniejsze są dwa warianty: 230 V, czyli zasilanie jednofazowe, oraz 400 V, czyli zasilanie trójfazowe. To właśnie od tego zależy liczba żył i typ przewodu.
| Oznaczenie | Co oznacza w praktyce | Typowy przewód |
|---|---|---|
| 1N~ 230 V | Jedna faza, przewód neutralny i ochronny | 3 żyły, najczęściej 3x2,5 mm² albo mocniejszy wariant |
| 3N~ 400 V | Trzy fazy, neutralny i ochronny | 5 żył, najczęściej 5x2,5 mm² lub 5x4 mm² |

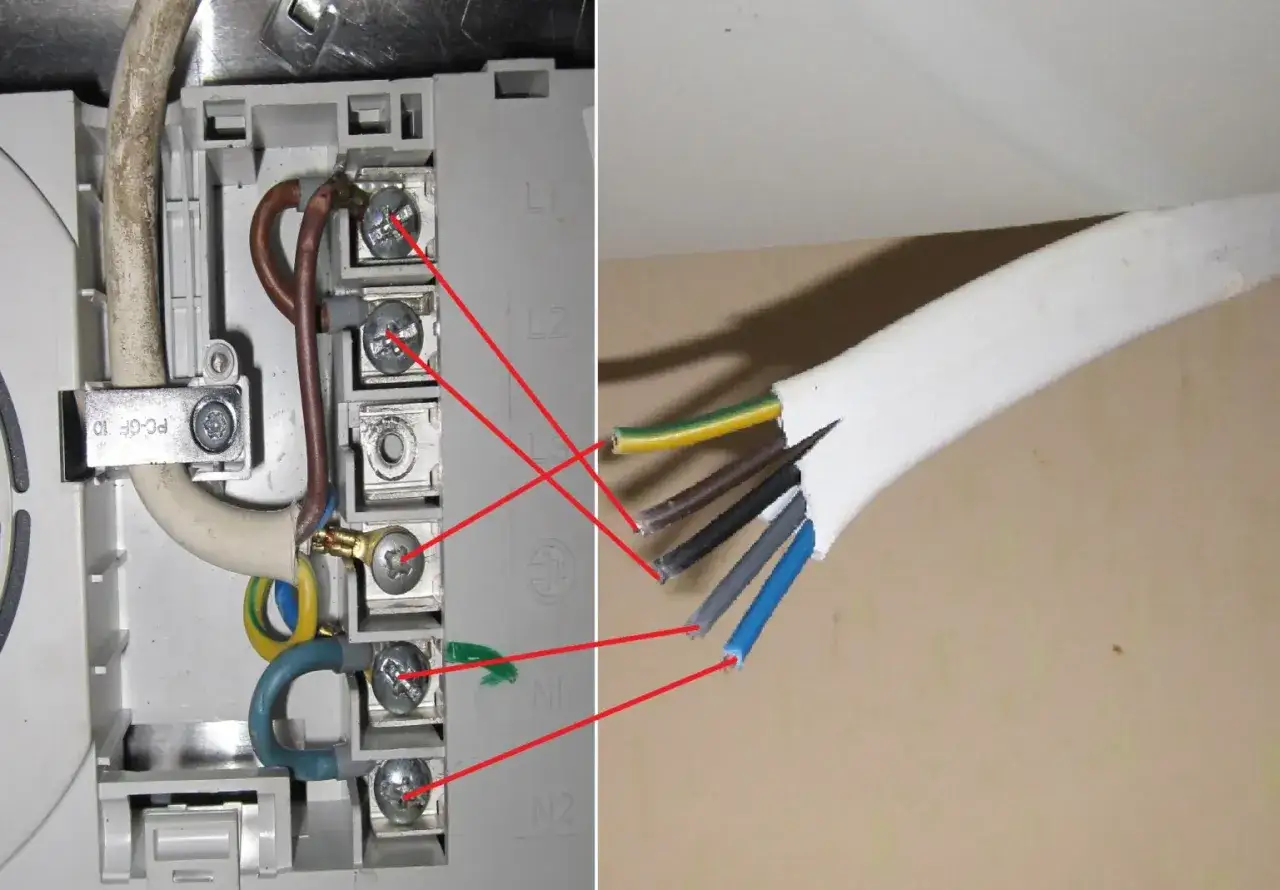

Nie sugerowałbym się wyłącznie tym, jakie gniazdo już jest w kuchni. Stara instalacja potrafi mylić bardziej niż brak gniazda, bo płyta może wymagać całkiem innego układu niż poprzednie urządzenie. Najpewniejsza droga to sprawdzenie schematu w instrukcji i na listwie zaciskowej urządzenia, a potem dopasowanie do realnej instalacji w mieszkaniu.
Jeżeli nie masz pewności, czy masz 230 V czy 400 V, elektryk powinien to potwierdzić pomiarem i oceną rozdzielnicy. To prowadzi do drugiego ważnego tematu: najczęstszych błędów, które potrafią zepsuć nawet poprawnie kupiony przewód.
Najczęstsze błędy, które widzę przy podłączeniu indukcji
- Dobór kabla „na oko” zamiast według tabliczki znamionowej i instrukcji.
- Założenie, że każdy model działa na tym samym przewodzie, choć jedne płyty są wyraźnie bardziej prądożerne od innych.
- Używanie przedłużacza albo listwy, co przy indukcji jest po prostu złą praktyką.
- Podłączenie płyty do wspólnego obwodu razem z urządzeniami o dużym poborze mocy.
- Oparcie instalacji na starym przewodzie aluminiowym, który nie jest dobrym punktem wyjścia dla nowoczesnej płyty.
- Zbyt mały przekrój, bo „na krótko zadziała”, a po kilku tygodniach zaczynają się problemy z grzaniem złącz i spadkami napięcia.
- Brak porządnego odciążenia mechanicznego przewodu przy zaciskach, co z czasem potrafi poluzować połączenie.
W praktyce najwięcej kłopotów wynika nie z samego kabla, tylko z oszczędzania na całym obwodzie. Jeśli trasa jest długa albo płyta ma wyraźnie wyższy pobór, rozsądniej od razu przewidzieć większy zapas przekroju.
Kiedy lepiej przewidzieć grubszy przewód niż trzymać się minimum
Nie zawsze najcieńszy dopuszczalny przewód jest najlepszym wyborem. Są sytuacje, w których jeden rozmiar wyżej daje po prostu większy spokój i mniej ryzyka, że instalacja będzie się nagrzewać albo pracować na granicy.
| Sytuacja | Co zwykle robię |
|---|---|
| Płyta jednofazowa o wyższej mocy | Sprawdzam, czy 3x4 mm² lub 3x6 mm² nie będzie bezpieczniejszym wyborem niż 3x2,5 mm² |
| Trasa przewodu dłuższa niż kilka metrów i prowadzona w trudniejszych warunkach | Rozważam większy przekrój zamiast trzymania się absolutnego minimum |
| Planowana późniejsza wymiana na mocniejszą płytę | Wybieram przewód z zapasem, żeby nie wracać do kucia ścian |
| Instalacja z innymi dużymi odbiornikami w pobliżu | Sprawdzam, czy obwody nie będą się wzajemnie obciążać i czy rozdzielnica to udźwignie |
To właśnie w takich sytuacjach cienka granica między „działa” a „działa bezpiecznie” robi się bardzo ważna. Dlatego przed montażem warto jeszcze przejść przez prostą listę kontrolną, zamiast ufać samemu opisowi przewodu na sklepowej etykiecie.
Zanim podłączysz płytę, sprawdź te cztery rzeczy
- Moc i schemat z instrukcji - to one mówią, czy producent przewiduje zasilanie 230 V, 400 V oraz jaki przekrój uznaje za właściwy.
- Liczbę żył i sposób połączenia - przewód musi pasować do układu zacisków, a nie tylko do ogólnej „mocy płyty”.
- Osobny obwód i zabezpieczenie - indukcja nie powinna wisieć na przypadkowym obwodzie kuchennym.
- Stan przewodu i złącz - ważne są nie tylko żyły, ale też porządny zacisk, odciążenie mechaniczne i brak nadmiernego zagięcia przy urządzeniu.
Jeżeli po tej liście nadal masz dwie sensowne opcje, ja w praktyce wybieram tę bezpieczniejszą, o ile zgadza się z instrukcją i oceną instalacji. W kuchni z indukcją, zwłaszcza wtedy, gdy dom jest już przygotowany pod nowoczesne źródła energii, lepiej mieć odrobinę zapasu niż później wracać do poprawiania przewodów, zacisków i tynku.
