Barwy przewodów w instalacji elektrycznej nie są detalem estetycznym, tylko skrótem informacji o funkcji żyły i bezpieczeństwie całego obwodu. W praktyce najważniejsze są nie tylko kolory faz, ale też to, kiedy można im zaufać, kiedy trzeba je zweryfikować miernikiem i jak czytać oznaczenia w nowej oraz starszej instalacji. Ten tekst porządkuje te zasady i pokazuje, co naprawdę ma znaczenie przy gniazdkach, rozdzielnicy, falowniku i innych odbiornikach trójfazowych.
Najważniejsze zasady oznaczania żył w instalacji elektrycznej
- W nowym standardzie żyły czynne w AC rozpoznasz po barwach brązowej, czarnej i szarej.
- Niebieski jest zarezerwowany dla przewodu neutralnego, a żółto-zielony dla ochronnego.

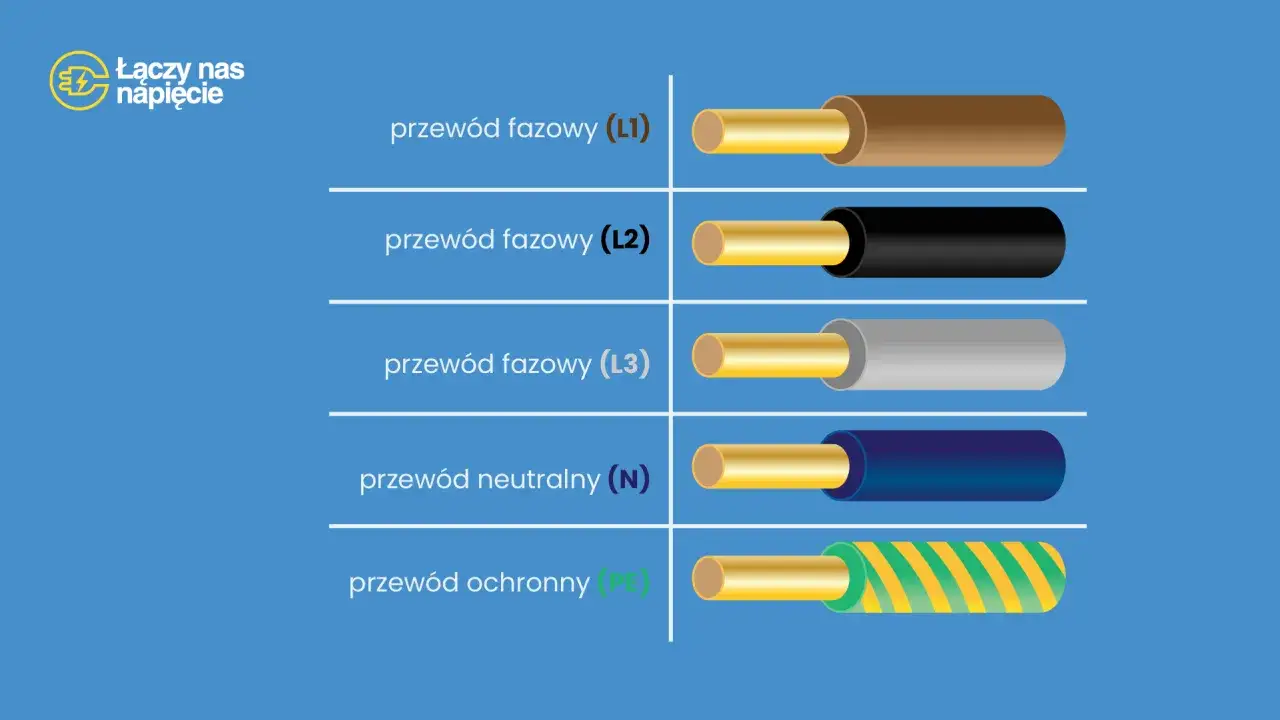

- W trójfazie typowy układ to L1 brązowy, L2 czarny, L3 szary.
- W starszych albo przerabianych instalacjach kolor nie zawsze oznacza to samo, więc sam wzrok nie wystarcza.
- Przy urządzeniach trójfazowych, w tym przy fotowoltaice i pompach ciepła, ważna jest też kolejność faz.
Kolory faz i pozostałych żył w instalacji
W Polsce, podobnie jak w większości Europy, przyjęto harmonizowane oznaczenia kolorystyczne dla przewodów. Jeśli patrzę na nową instalację, najpierw rozróżniam żyły czynne, neutralną i ochronną, bo to od razu mówi mi, z jakim typem obwodu mam do czynienia i gdzie szukać potencjalnych problemów.
| Funkcja żyły | Typowy kolor | Znaczenie praktyczne |
|---|---|---|
| Przewód fazowy L | Brązowy, czarny lub szary | Przenosi napięcie robocze do odbiornika |
| Przewód neutralny N | Niebieski | Zamyka obwód roboczy i prowadzi prąd powrotny |
| Przewód ochronny PE | Żółto-zielony | Służy ochronie przeciwporażeniowej i wyrównaniu potencjałów |
| Przewód PEN | Żółto-zielony z niebieskim oznaczeniem końców albo odwrotnie | Łączy funkcję ochronną i neutralną w starszych układach |
W instalacji jednofazowej przewód fazowy bywa najczęściej brązowy, ale w praktyce spotyka się też czarny albo szary. W instalacji trójfazowej standard jest bardziej czytelny: L1 brązowy, L2 czarny, L3 szary. To porządkuje pracę w rozdzielnicy, ale nie zwalnia z pomiaru, bo kolor izolacji nie zastępuje sprawdzenia napięcia.
Przeczytaj również: Kabel YAKY - jak dobrać i układać? Uniknij kosztownych błędów
Kolejność barw nie oznacza kolejności wirowania
To jedna z tych rzeczy, które początkujący mylą najczęściej. Sam układ brązowy-czarny-szary nie mówi, czy silnik będzie obracał się w prawo czy w lewo, bo kolejność faz trzeba sprawdzić osobno. W standardach kolejność kolorów jest uporządkowana alfabetycznie, a nie według kierunku wirowania, więc przy urządzeniach wrażliwych na fazowanie nie zgaduję, tylko mierzę.
Dlaczego starsze instalacje i przeróbki potrafią mylić nawet doświadczonych
Jeśli instalacja była wykonywana wiele lat temu albo ktoś przerabiał ją bez trzymania się norm, barwy przewodów mogą nie odpowiadać dzisiejszym zasadom. Ja traktuję taki układ jako instalację do sprawdzenia, a nie do „odczytania na oko”. Czerwony, biały, zielony czy żółty przewód fazowy nie musi oznaczać błędu sam w sobie, ale już na pewno sygnalizuje, że nie wolno ufać samemu kolorowi.
- W starszych obiektach mogły obowiązywać inne standardy oznaczeń.
- Po remontach zdarzają się mieszane odcinki instalacji, gdzie część obwodu jest stara, a część nowa.
- W puszkach i rozdzielnicach można natrafić na przewody wykorzystane „z braku lepszego koloru”.
- W układach modernizowanych często spotyka się przewód PEN, czyli połączoną funkcję ochronną i neutralną.
Właśnie dlatego przy starszych instalacjach liczy się kolejność działań: najpierw odłączenie zasilania, potem pomiar, dopiero na końcu podłączenie. To prosta zasada, ale oszczędza najwięcej błędów.
Jak sprawdzić przewody bez zgadywania
Jeżeli mam do czynienia z obwodem, którego historii nie znam, nie opieram się wyłącznie na kolorze. Zawsze przechodzę przez kilka kroków, bo to jedyny sposób, żeby uniknąć pomyłki między fazą, neutralnym i ochronnym.
- Wyłączam zasilanie obwodu i potwierdzam brak napięcia odpowiednim testerem.
- Sprawdzam opis rozdzielnicy, schemat lub dokumentację urządzenia, jeśli jest dostępna.
- Weryfikuję przewody względem zacisków L, N i PE, a nie tylko względem barwy izolacji.
- Przy układzie trójfazowym sprawdzam kolejność faz miernikiem kolejności faz, jeśli podłączam silnik, pompę ciepła, falownik albo inne urządzenie wrażliwe na fazowanie.
- Po zakończeniu prac oznaczam przewody i zaciski tak, żeby następny serwis nie musiał domyślać się układu.
To szczególnie ważne przy pracach wykonywanych w domu, gdzie ktoś po latach dorzuca dodatkowy obwód, a potem próbuje rozpoznać przewody „na oko”. W elektryce oko bywa pomocne, ale nie jest narzędziem pomiarowym.
Co zmienia fotowoltaika i inne odbiorniki trójfazowe
Przy fotowoltaice, pompach ciepła, ładowarkach EV i większych odbiornikach domowych oznaczenia żył mają jeszcze większe znaczenie, bo dochodzi rozdzielnica, falownik i często układ trójfazowy. W praktyce chodzi nie tylko o poprawne podłączenie, ale też o późniejszy serwis: jeśli instalacja jest opisana logicznie, łatwiej znaleźć błędnie wpięty przewód, sprawdzić zanik fazy albo zdiagnozować alarm falownika.
Najczęściej zwracam uwagę na trzy rzeczy:
- czy przewody L1, L2 i L3 są opisane spójnie na całej trasie od rozdzielnicy do urządzenia,
- czy przewód neutralny nie został omyłkowo wykorzystany jako żyła czynna,
- czy przewód ochronny PE ma wyłącznie swoją funkcję i nie jest „po drodze” wykorzystywany do czegokolwiek innego.
Przy falowniku trójfazowym pomyłka w kolejności faz może nie zawsze skończyć się awarią, ale bardzo często powoduje błąd uruchomienia albo nieprawidłową pracę podłączonego urządzenia. To samo dotyczy silników, sprężarek i części automatyki domowej. Właśnie dlatego przy nowoczesnych instalacjach energetycznych kolor przewodu jest tylko pierwszą wskazówką, a nie zamiennikiem kontroli technicznej.
Najczęstsze błędy przy odczytywaniu oznaczeń
W terenie widzę kilka pomyłek, które powtarzają się wyjątkowo często. Każda z nich wygląda niewinnie, ale później wraca jako problem przy uruchomieniu, serwisie albo pomiarach okresowych.
- Traktowanie niebieskiego przewodu jako zawsze neutralnego w starej lub przerobionej instalacji.
- Używanie żółto-zielonego przewodu do czegoś innego niż PE lub PEN.
- Zakładanie, że kolejność kolorów mówi o kierunku wirowania.
- Podłączanie urządzenia wyłącznie na podstawie koloru, bez sprawdzenia zacisków i schematu.
- Brak opisu przewodów po modernizacji, przez co kolejny serwisant musi wszystko rozpoznawać od zera.
Największy problem nie polega na samym błędzie, tylko na tym, że takie pomyłki długo pozostają niewidoczne. Dopóki nie pojawi się obciążenie, zanik fazy albo awaria urządzenia, wszystko może wyglądać poprawnie. Dlatego wolę mówić wprost: kolor ma pomagać, ale nie może zastępować sprawdzenia.
Przy fotowoltaice i modernizacji domu trzymaj się prostego porządku
Jeżeli przebudowujesz instalację pod fotowoltaikę, pompę ciepła albo mocniejszy obwód trójfazowy, najlepsza zasada jest zaskakująco prosta: najpierw opis, potem pomiar, na końcu podłączenie. Taki porządek ogranicza błędy przy rozruchu, skraca serwis i pomaga przy przyszłych rozbudowach, nawet jeśli dziś wydaje się niepotrzebną ostrożnością.
Ja w praktyce zawsze zostawiam po sobie czytelny schemat i spójne oznaczenia zacisków, bo za kilka lat to właśnie one oszczędzają czas, nerwy i ryzyko pomyłki. Jeśli instalacja jest starsza albo była modernizowana etapami, barwy przewodów traktuję tylko jako punkt startowy, a nie jako dowód. To podejście jest zwyczajnie bezpieczniejsze i lepiej działa przy każdej instalacji, w której energia ma płynąć przewidywalnie, niezależnie od tego, czy zasila dom, rozdzielnicę czy układ z fotowoltaiką.
