W instalacjach trójfazowych liczy się nie tylko obecność trzech przewodów, ale też ich właściwa sekwencja. Od niej zależą kierunek pracy silników, zachowanie pomp, sprężarek, wentylatorów i część automatyki, a przy fotowoltaice oraz zasilaniu awaryjnym potrafi zadecydować o tym, czy urządzenie ruszy bez błędu. W praktyce najwięcej problemów widzę wtedy, gdy ktoś ufa samym kolorom przewodów i nie robi krótkiego testu przed uruchomieniem.
Najważniejsze informacje o fazach w układzie trójfazowym
- W typowym układzie 3-fazowym poprawna sekwencja to układ prawoskrętny, często oznaczany jako ABC.
- Zamiana dowolnych dwóch faz odwraca kierunek wirowania pola magnetycznego, a więc także obroty silnika.
- Same kolory przewodów nie wystarczają do oceny, czy wszystko jest podłączone poprawnie.
- Do sprawdzenia potrzebujesz wskaźnika kolejności faz albo przekaźnika kontroli faz, nie zwykłego multimetru.
- Po każdej zmianie w rozdzielnicy, falowniku, styczniku lub przełączniku sieć-agregat warto wykonać ponowny test.
Dlaczego kolejność faz ma znaczenie
W sieci trójfazowej trzy napięcia są przesunięte względem siebie o 120 stopni. To przesunięcie tworzy pole wirujące, czyli zjawisko, które napędza silniki i pozwala wielu urządzeniom pracować w jednym, przewidywalnym kierunku. Jeśli sekwencja faz zostanie odwrócona, pole wirujące zmienia kierunek, a urządzenie zaczyna obracać się w lewo zamiast w prawo albo od razu zgłasza błąd.
Najbardziej widać to na maszynach z ruchem obrotowym: pompach, wentylatorach, kompresorach, taśmach transportowych, wyciągach i częściach automatyki przemysłowej. W domu problem bywa mniej spektakularny, ale nadal kosztowny, bo odwrócona sekwencja potrafi zatrzymać pompę ciepła, wywołać alarm w falowniku albo sprawić, że urządzenie ochronne zablokuje start. To właśnie dlatego w instalacjach 3-fazowych nie wystarcza samo stwierdzenie, że „napięcie jest obecne” - trzeba jeszcze wiedzieć, czy fazy są w poprawnym porządku. Przejdźmy więc do tego, jak ten porządek rozumieć w praktyce.
Jaki układ uznaje się za poprawny

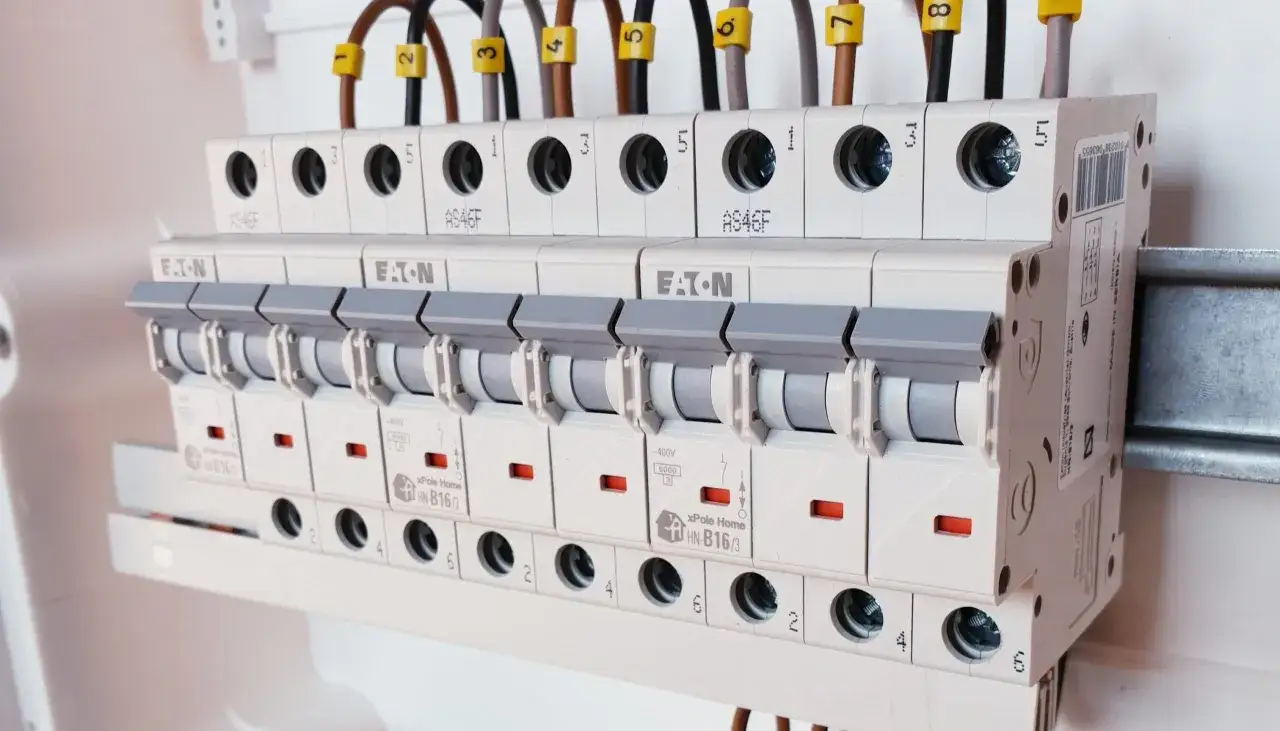

W dokumentacji urządzeń poprawna sekwencja bywa opisywana jako ABC, a w praktyce instalacyjnej jako zgodność z oznaczeniami L1, L2 i L3. W typowej europejskiej instalacji przewody fazowe spotyka się najczęściej w kolorach brązowym, czarnym i szarym, przewód neutralny jest niebieski, a ochronny żółto-zielony. Kolor pomaga w identyfikacji, ale nie zastępuje pomiaru - szczególnie po modernizacji rozdzielnicy albo wymianie kabla.
| Oznaczenie | Co oznacza | Znaczenie w praktyce |
|---|---|---|
| ABC | Poprawna, prawoskrętna sekwencja faz | Najczęściej oczekiwana przez silniki, przekaźniki i automatykę |
| ACB | Odwrócona sekwencja faz | Częsta przyczyna zmiany kierunku obrotów lub alarmu |
| L1, L2, L3 | Oznaczenia robocze przewodów fazowych | Pomagają utrzymać porządek w rozdzielnicy i podczas serwisu |
| U, V, W | Oznaczenia zacisków silnika | Wymagają zgodności z dokumentacją producenta urządzenia |
Najważniejsza zasada jest prosta: nie zgaduję kolejności po samym wyglądzie instalacji, tylko sprawdzam ją względem odbiornika i dokumentacji. Jeśli producent urządzenia wymaga konkretnej sekwencji, to właśnie ona ma być uznana za poprawną, a nie przyzwyczajenie z poprzedniego montażu. Teraz przejdę do tego, jak taką sekwencję sprawdzić szybko i bez ryzyka.
Jak sprawdzić kolejność faz bez zgadywania
Do oceny kolejności faz potrzebujesz narzędzia, które rozpoznaje sekwencję, a nie tylko obecność napięcia. Najpraktyczniejsze są wskaźniki kolejności faz oraz przekaźniki kontroli faz. Multimetr pokaże ci wartości międzyfazowe, ale nie powie, czy układ jest ABC czy ACB - i to jest częsty błąd początkujących.
- Sprawdź oznaczenia przewodów i zacisków w rozdzielnicy.
- Podłącz wskaźnik kolejności faz do L1, L2 i L3 zgodnie z instrukcją urządzenia.
- Odczytaj kierunek sygnalizacji - zwykle jest to wskazanie prawoskrętne albo lewoskrętne, czasem wspierane diodami i sygnałem akustycznym.
- Jeśli wynik jest odwrotny niż wymagany przez urządzenie, zamień miejscami dowolne dwie fazy.
- Po korekcie wykonaj ponowny test, zanim uruchomisz silnik, pompę albo falownik.
| Narzędzie | Co sprawdza | Ograniczenie |
|---|---|---|
| Multimetr | Napięcie między przewodami | Nie pokazuje kolejności faz |
| Wskaźnik kolejności faz | ABC albo ACB | Wymaga obecnego zasilania trójfazowego |
| Przekaźnik kontroli faz | Kolejność, zanik faz, czasem asymetrię | To element instalacji, a nie ręczny test jednorazowy |
W praktyce taki test trwa chwilę, a oszczędza najwięcej nerwów właśnie wtedy, gdy instalacja ma ruszyć po przeróbce albo po dłuższym postoju. Zmiana kierunku obrotów wydaje się drobiazgiem, ale w wielu urządzeniach to już realna awaria, więc warto wiedzieć, co dokładnie się dzieje po zamianie faz.
Co się dzieje, gdy fazy są zamienione
Jeżeli zamienisz dowolne dwie fazy, kierunek wirowania pola magnetycznego odwróci się natychmiast. Dla silnika to zwykle oznacza odwrotny kierunek obrotów, a dla urządzeń z kontrolą faz - zadziałanie zabezpieczenia i brak startu. Sam efekt nie zawsze wygląda groźnie, ale jego konsekwencje potrafią być bardzo konkretne: niewłaściwy przepływ medium, spadek wydajności, alarm sterownika albo niebezpieczna praca mechaniczna.
| Urządzenie | Skutek zamiany faz | Dlaczego to ważne |
|---|---|---|
| Pompa obiegowa lub głębinowa | Odwrócony kierunek pracy albo brak prawidłowego tłoczenia | Instalacja grzewcza lub wodna może działać niestabilnie |
| Wentylator i klimatyzacja | Zmiana kierunku przepływu powietrza lub alarm | Spada wydajność chłodzenia i wentylacji |
| Sprężarka | Ryzyko uruchomienia w złym kierunku | To już realne ryzyko uszkodzenia |
| Taśma transportowa | Ruch w stronę przeciwną do założonej | Może zatrzymać całą linię produkcyjną |
| Falownik i układy automatyki | Błąd kolejności faz lub blokada startu | Urządzenie chroni się przed nieprawidłową pracą |
W odbiornikach rezystancyjnych, takich jak zwykłe grzałki, sama kolejność faz zwykle nie ma znaczenia, ale to wyjątek, a nie reguła. W realnych instalacjach najwięcej problemów pojawia się tam, gdzie jest ruch, ciśnienie, przepływ albo elektronika nadzorująca start. To prowadzi do kolejnego, bardzo praktycznego pytania: skąd biorą się pomyłki, skoro wszystko wydaje się podłączone poprawnie?
Najczęstsze błędy, które widzę na budowie i po serwisie
Najbardziej kosztowny błąd to ufanie samym kolorom przewodów. Kolorystyka pomaga, ale po latach przeróbek, przedłużeń i napraw nie daje żadnej gwarancji, że L1 nadal jest tym samym przewodem, który był na początku. Drugi częsty problem to mylenie braku jednej fazy z odwróconą kolejnością faz - objawy bywają podobne, ale przyczyna jest inna.
- Przepinanie dwóch faz „na próbę” bez ponownego testu.
- Zakładanie, że skoro instalacja działała wcześniej, to po serwisie też będzie poprawna.
- Pomijanie kontroli po wymianie licznika, rozłącznika, stycznika albo przełącznika sieć-agregat.
- Niezweryfikowanie układu po podłączeniu nowego falownika, pompy ciepła lub urządzenia z funkcją monitoringu faz.
- Ignorowanie komunikatów o asymetrii, zaniku fazy czy błędzie sekwencji, bo „sprzęt przecież jeszcze pracuje”.
W instalacjach fotowoltaicznych i przy zasilaniu awaryjnym taki błąd potrafi być szczególnie zdradliwy. Układ może formalnie być pod napięciem, ale część automatyki nie przejdzie procedury startowej albo zgłosi alarm po stronie AC. Dlatego po każdej ingerencji w układ zasilania nie traktuję kolejności faz jako detalu, tylko jako element odbioru. Została jeszcze jedna rzecz, która zwykle robi największą różnicę w dłuższym okresie.
Jedna procedura, która oszczędza najwięcej kłopotów
Jeśli mam wskazać jedną praktykę, która naprawdę zmniejsza liczbę usterek, to jest nią rutynowa kontrola kolejności faz po każdej zmianie w torze zasilania. Wystarczy, że po zakończonej pracy sprawdzisz sekwencję, opiszesz L1, L2 i L3 w rozdzielnicy oraz zapiszesz wynik w protokole odbioru. To niewielki koszt czasowy, ale bardzo skuteczna ochrona przed błędnym startem urządzeń.
W domu ta procedura dotyczy przede wszystkim pomp ciepła, większych klimatyzatorów, stacji ładowania i układów z rezerwowym zasilaniem. W firmie dochodzą jeszcze maszyny, kompresory, wentylatory, automatyka procesowa i instalacje PV z falownikiem trójfazowym. Jeżeli po uruchomieniu coś pracuje odwrotnie, głośniej niż zwykle albo zgłasza błąd faz, nie zgaduję, tylko wracam do pomiaru i dokumentacji. To najkrótsza droga do stabilnej instalacji i mniej kosztownych przestojów.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: w układzie trójfazowym nie wystarczy mieć „trzy fazy” - trzeba jeszcze potwierdzić ich prawidłową sekwencję przed pierwszym startem. Taki nawyk chroni silniki, falowniki, automatykę i cały system, niezależnie od tego, czy obsługuje dom, firmę czy instalację fotowoltaiczną.
