Dobór kabla do napędów rolet ma większe znaczenie, niż wygląda na pierwszy rzut oka. Od tego zależy nie tylko to, czy roleta będzie działać bezproblemowo, ale też czy instalacja da się łatwo rozbudować o automatykę, centralne sterowanie albo integrację ze smart home. Pytanie o to, jaki przewód do rolet zewnętrznych wybrać, sprowadza się w praktyce do trzech rzeczy: liczby żył, przekroju i sposobu prowadzenia kabla.
Najważniejsze wnioski o przewodach do rolet zewnętrznych
- Do nowych instalacji najczęściej zakładam 5x1,5 mm² od punktu sterowania do napędu.
- Do zasilenia obwodu wystarczy zwykle 3x1,5 mm², ale to nie zastępuje żył sterujących przy klasycznym sterowaniu.
- W ścianie i bruzdach najlepiej sprawdza się przewód instalacyjny, a w trudniejszych warunkach trzeba dobrać kabel do miejsca prowadzenia.
- Jeśli planujesz automatykę, zostaw zapas żył i miejsca w puszce, bo późniejsza rozbudowa bywa trudniejsza niż sam montaż.
- Najczęstszy błąd to oszczędzanie na liczbie żył, a nie na przekroju.
Najkrótsza odpowiedź, jaką daję inwestorom
Gdy projektuję nową instalację, najczęściej zakładam 5x1,5 mm² od punktu sterowania do napędu i osobne 3x1,5 mm² do zasilenia obwodu. Taki układ daje swobodę przy klasycznym sterowaniu, a jednocześnie nie zamyka drogi do późniejszej automatyki.
Jeśli napęd ma własny moduł radiowy albo producent przewidział inne okablowanie, schemat może wyglądać prościej. Ja i tak nie zaczynam od pytania, co da się zrobić najtaniej, tylko od tego, czy za dwa lata ktoś nie będzie chciał dołożyć sterownika centralnego, czujnika słońca albo integracji z systemem zarządzania energią w domu.
W układach z dodatkowym sterownikiem w puszce spotyka się też 4x1,5 mm², ale to już decyzja zależna od konkretnego napędu i logiki sterowania. Krótko mówiąc: przekrój 1,5 mm² zwykle wystarcza, natomiast liczba żył musi wynikać z funkcji instalacji, a nie z przyzwyczajenia wykonawcy.
Żeby nie zgadywać, rozbijam to poniżej na konkretne warianty. Dzięki temu od razu widać, kiedy wystarczy prosty obwód, a kiedy lepiej od razu przygotować instalację pod rozbudowę.
Ile żył i jaki przekrój sprawdzają się najczęściej
W roletach z napędem 230 V najważniejsza jest nie sama „grubość” kabla, tylko to, ile sygnałów musi on przenieść. W praktyce najczęściej spotykasz trzy scenariusze: zasilanie samego obwodu, klasyczne sterowanie przewodowe i układ z dodatkowymi funkcjami automatyki.
| Wariant | Kiedy ma sens | Co zapamiętać |
|---|---|---|
| 3x1,5 mm² | Zasilenie obwodu lub napęd z własnym sterowaniem radiowym | Dobre jako zasilanie punktu, ale nie zastępuje pełnego okablowania do klasycznego sterowania |
| 4x1,5 mm² | Układy ze sterownikiem pośrednim albo tam, gdzie część funkcji przejmuje moduł | To rozsądny wybór, gdy schemat producenta przewiduje mniej żył między sterownikiem a silnikiem |
| 5x1,5 mm² | Klasyczne rolety z lokalnym sterowaniem i zapasem pod automatykę | Najbardziej uniwersalne rozwiązanie przy nowych instalacjach |
| 2x0,5 mm² lub 3x0,5 mm² | Tylko obwody sterujące niskoprądowe | To nie jest przewód do zasilania samego napędu |
Najważniejszy praktyczny wniosek jest prosty: 1,5 mm² to standard dla zasilania i toru napędu, a 0,5 mm² zostawiam wyłącznie dla sygnałów sterujących, jeśli dany moduł w ogóle to dopuszcza. Oszczędność na przekroju zwykle nie ma sensu, bo problemem przy roletach częściej jest brak odpowiednich żył niż sam prąd obciążenia.
Gdy już wiesz, ile żył jest potrzebnych, trzeba jeszcze dobrać kabel do miejsca, w którym będzie prowadzony. I tu właśnie najczęściej pojawiają się błędy, których później da się uniknąć tylko przy dużym remoncie.
Jaki typ przewodu wybrać do ściany, peszla i strefy zewnętrznej
Sam przekrój nie wystarczy. Przy roletach zewnętrznych liczy się też to, czy kabel ma pracować w bruzdzie, w peszlu, przy elewacji, czy w miejscu, gdzie będzie narażony na wilgoć i uszkodzenia mechaniczne. Tutaj często widzę pierwszy kosztowny błąd: ktoś kupuje „byle jaki” przewód, a potem okazuje się, że nadaje się on tylko do krótkiego odcinka, nie do całej trasy.
| Typ przewodu | Gdzie ma sens | Dlaczego |
|---|---|---|
| YDYp 450/750 V | Wewnątrz budynku, w bruzdach i typowych trasach pod tynkiem | To najczęstszy wybór do stałej instalacji domowej |
| YKY 0,6/1 kV | Miejsca trudniejsze, odcinki bardziej narażone na warunki zewnętrzne lub uszkodzenia | Sprawdza się tam, gdzie potrzebna jest większa odporność mechaniczna i środowiskowa |
| H05VV-F / OWY | Krótkie, elastyczne połączenia przy urządzeniu, jeśli producent to dopuszcza | To nie jest zamiennik przewodu do stałej instalacji w ścianie |
Jeśli przewód ma przechodzić przez elewację albo strefę zewnętrzną, nie zostawiam go bez ochrony. Prowadzę go w rurze, peszlu, czyli karbowanej rurze ochronnej, albo innym zabezpieczeniu dobranym do warunków, a przejścia przez ścianę uszczelniam tak, żeby woda nie wchodziła w warstwę ocieplenia. To drobiazg, który robi ogromną różnicę po kilku sezonach.
Gdy kabel i sposób prowadzenia są już jasne, trzeba jeszcze dopasować je do logiki sterowania. I właśnie tu różnice między lokalnym przyciskiem, centralą i smart home robią największą różnicę w projekcie.
Jak dobierać okablowanie przy sterowaniu lokalnym, centralnym i smart home
Tu najłatwiej się pomylić, bo ta sama roleta może pracować w trzech różnych układach. W każdym z nich kabel wygląda trochę inaczej, a decyzja podjęta na etapie stanu surowego potrafi oszczędzić później kucia ścian.
Sterowanie lokalne
Przy zwykłym łączniku roletowym potrzebujesz toru, który przeniesie zasilanie i dwa kierunki pracy silnika. W praktyce najczęściej kończy się to przewodem 5-żyłowym między punktem sterowania a napędem. To rozwiązanie jest najprostsze do serwisowania i najmniej kłopotliwe, gdy coś trzeba wymienić.
Centralne sterowanie
Jeśli chcesz jednym przyciskiem opuszczać wszystkie rolety, planuję dodatkowe żyły sterujące albo osobny przewód pod centralę. W tym wariancie przewód „na styk” szybko staje się wąskim gardłem. Dobra praktyka jest prosta: skoro i tak rozprowadzasz instalację, zostaw zapas pod scenariusz, którego dziś jeszcze nie używasz.
Przeczytaj również: Łączenie bednarki z przewodem - Jak uniknąć kosztownych błędów?
Smart home i dom z PV
W domu z automatyką budynkową albo instalacją fotowoltaiczną rolety często nie są już tylko osłoną okien, ale elementem zarządzania energią. Mogą reagować na nasłonecznienie, temperaturę albo tryb obecności. Właśnie dlatego lubię przewidywać nie tylko sam napęd, lecz także miejsce na sterownik, moduł komunikacyjny i ewentualny obwód niskoprądowy. Jeśli teraz planujesz prosty układ, a za rok dojdzie system sterowania energią, nie będziesz zaczynał od zera.
W tej sekcji najważniejsze jest jedno: nie patrzę na roletę jak na pojedynczy silnik, tylko jak na część większej instalacji. To właśnie sposób sterowania decyduje, czy lepiej wybrać 3, 4 czy 5 żył i jak bardzo opłaca się zostawić zapas na przyszłość.
Jak poprowadzić przewód, żeby instalacja była bezproblemowa przez lata

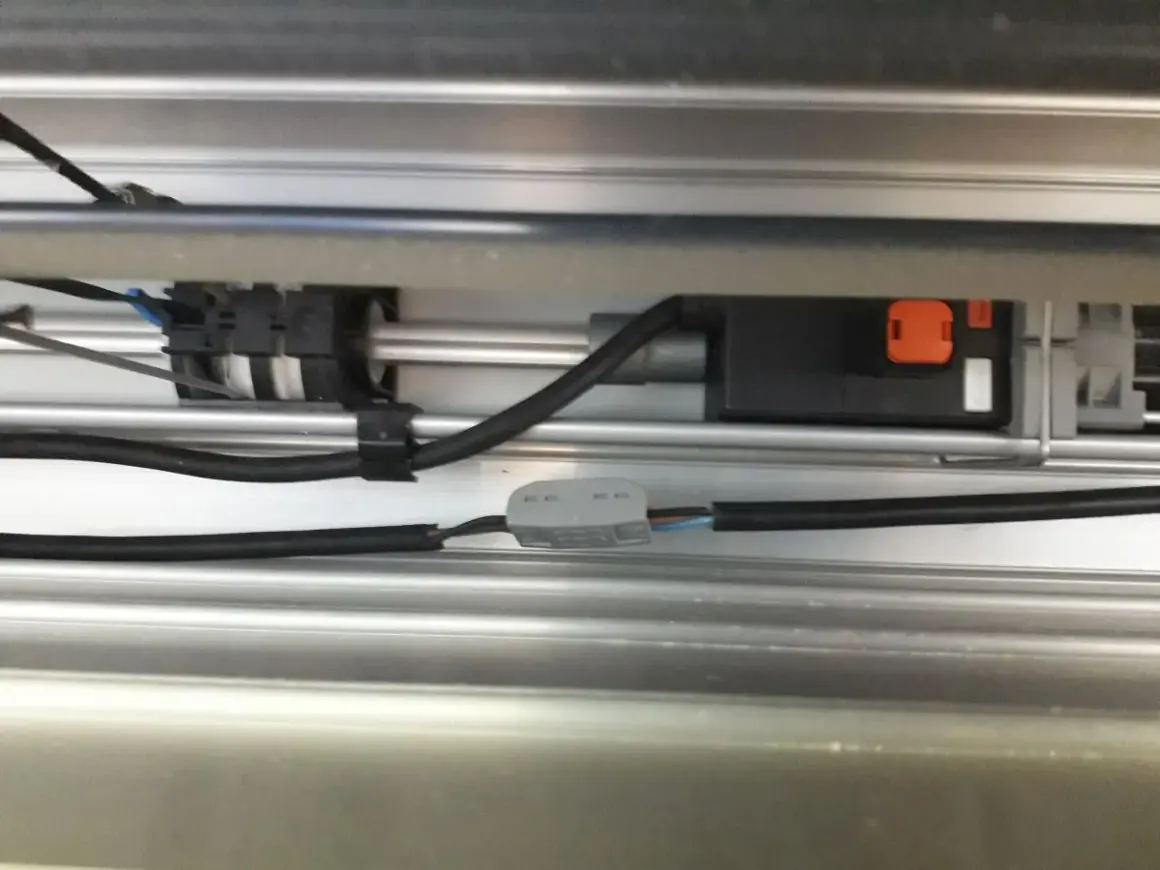

Praktyka montażowa ma tu większe znaczenie niż sam wybór marki kabla. Przewód powinien być zamocowany tak, żeby ruch rolety nie mógł go obetrzeć ani wciągnąć w mechanikę, a odcinki narażone na warunki pogodowe muszą być osłonięte i dobrze uszczelnione. To właśnie te szczegóły decydują, czy instalacja działa latami, czy zaczyna szwankować po pierwszej zimie.
Przy takich pracach nie udaję, że to detal bez znaczenia. Montaż napędów 230 V najlepiej zostawić elektrykowi z odpowiednimi uprawnieniami, bo później koszt poprawki jest zwykle większy niż koszt zrobienia rzeczy porządnie za pierwszym razem.
- Nie prowadź przewodu w strefie ruchu pancerza ani bezpośrednio tam, gdzie pracuje wał.
- Zostaw zapas serwisowy w puszce lub przy napędzie, ale nie tak duży, by kabel ocierał o elementy ruchome.
- Jeśli montujesz sterownik w puszce, wybierz głęboką puszkę, najlepiej 60 mm lub więcej.
- Łącznik montuj tak, aby dało się obserwować roletę; w wielu instrukcjach pojawia się wysokość minimum 140 cm.
- Wszystko opisuj i testuj przed zamknięciem ścian, bo później nawet mała poprawka kosztuje dużo więcej niż sam kabel.
W tej części nie chodzi o sztukę dla sztuki. Dobrze poprowadzony przewód ułatwia późniejszy serwis, a źle poprowadzony potrafi unieruchomić całą roletę mimo poprawnie dobranego przekroju. Następny krok to wyłapanie błędów, które widzę w takich instalacjach najczęściej.
Błędy przy roletach zewnętrznych, które najczęściej psują instalację
Najwięcej kłopotów robią nie skomplikowane awarie, tylko kilka powtarzalnych błędów. Zwykle widzę trzy: za mało żył, zły typ przewodu do warunków prowadzenia i brak zapasu pod sterowanie przyszłościowe. Do tego dochodzi jeszcze pokusa, żeby „jakoś to zadziałało” na przewodzie, który akurat został z poprzedniej inwestycji.
- Za mało żył - instalacja działa tylko w najprostszym układzie, a każda rozbudowa oznacza kucie i przeróbki.
- Brak rozdzielenia zasilania i sterowania - trudniej potem dodać automatykę albo centralę.
- Przewód nieprzystosowany do trasy - to problem szczególnie przy elewacji, przejściach i miejscach narażonych na wilgoć.
- Za mała puszka - moduł, złączki i przewody upychane na siłę zaczynają generować usterki.
- Brak sprawdzenia instrukcji napędu - a to właśnie ona mówi, jakie okablowanie producent dopuszcza bez zastrzeżeń.
Jeżeli miałbym wybrać jeden błąd, który najczęściej wraca, to byłoby nim projektowanie instalacji tylko pod dzisiejszy scenariusz. Rolety prawie zawsze kończą jako część większego systemu: alarmu, automatyki albo zarządzania energią. Właśnie dlatego lepiej od razu przewidzieć wariant rozwojowy, niż później walczyć z konsekwencjami oszczędności na dwóch dodatkowych żyłach.
Co sprawdzam przed zakupem kabla, żeby nie kupować dwa razy
Zanim zamówię przewód, sprawdzam pięć rzeczy: typ napędu, sposób sterowania, trasę prowadzenia, miejsce montażu sterownika i to, czy instalacja ma być gotowa na przyszłą automatykę. Ta krótka checklista zwykle wystarcza, żeby uniknąć nietrafionego zakupu.
- Napęd ma być 230 V czy ma własne sterowanie radiowe - od tego zależy liczba potrzebnych żył.
- Przewód idzie w ścianie, w peszlu czy przy elewacji - to decyduje o rodzaju izolacji i ochrony mechanicznej.
- Ma działać tylko lokalny łącznik czy również sterowanie centralne - tu najczęściej rozstrzyga się kwestia 4x1,5 mm² kontra 5x1,5 mm².
- Czy planujesz smart home albo integrację z automatyką domu - jeśli tak, zostawiam większy zapas funkcjonalny.
- Czy puszka i osprzęt mają dość miejsca - zwłaszcza gdy montujesz sterownik w zabudowie.
Jeśli mam zamknąć temat jednym zdaniem, powiedziałbym tak: do rolet zewnętrznych najlepiej myśleć nie o „najtańszym kablu”, ale o takim okablowaniu, które pasuje do napędu, sterowania i przyszłej rozbudowy. W praktyce najczęściej wygrywa układ oparty na 1,5 mm², z przewagą 5-żyłowego prowadzenia tam, gdzie roleta ma być wygodna dziś i elastyczna jutro.
