Podłączenie płyty indukcyjnej 400v wygląda prosto tylko na papierze: w praktyce trzeba dobrać właściwy schemat zasilania, sprawdzić przekrój przewodu, zabezpieczenia i sposób zabudowy. W tym tekście pokazuję, jak rozumieć oznaczenia 230V, 400V 2N i 400V 3N, co przygotować przed montażem oraz jakie błędy najczęściej kończą się poprawkami albo wybijaniem zabezpieczeń. To temat z obszaru instalacji elektrycznych, więc stawiam na konkrety, a nie ogólniki.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Sprawdź tabliczkę znamionową i schemat przyłączenia dla konkretnego modelu, bo 400 V nie zawsze oznacza ten sam układ przewodów.
- Zapewnij osobny obwód i zabezpieczenie dobrane do mocy płyty, a nie przypadkowe gniazdo w kuchni.
- Nie planuj podłączenia przez zwykłą wtyczkę, przedłużacz ani rozgałęźnik.
- Zadbaj o przewód zgodny z instrukcją producenta i o prawidłowy przewód ochronny PE.
- Jeśli instalacja ma pracować z pełnym obciążeniem, poproś elektryka o sprawdzenie równowagi faz po montażu.
Co oznacza zasilanie 400 V przy płycie indukcyjnej
W praktyce „400 V” to skrót myślowy, który obejmuje kilka wariantów podłączenia, a nie jeden uniwersalny schemat. Jedne płyty pracują w układzie 230/400V 2N~, inne 230/400V 3N~. Dla użytkownika ważniejsze od samej etykiety jest to, jak producent rozdzielił moc i jakie zabezpieczenia przewidział.
Ja patrzę na to tak: im lepiej rozłożone obciążenie między fazami, tym mniejsze ryzyko, że kuchnia będzie wyłączać się przy gotowaniu kilku rzeczy naraz. W domach z większą liczbą odbiorników elektrycznych to ma realne znaczenie, bo płyta indukcyjna należy do urządzeń, które potrafią szybko podnieść pobór mocy.
| Wariant | Co oznacza | Kiedy bywa stosowany | Na co uważać |
|---|---|---|---|
| 230V 1N | Jedna faza, przewód neutralny i ochronny | Gdy instalacja nie ma trzech faz albo model dopuszcza taki tryb | Większe obciążenie jednej linii i większa szansa na przeciążenie |
| 400V 2N | Dwie fazy, neutralny i ochronny | W wielu płytach do zabudowy, zwłaszcza gdy producent przewidział taki schemat | Trzeba dokładnie trzymać się mostków i przypisania żył |
| 400V 3N | Trzy fazy, neutralny i ochronny | Przy pełnej instalacji trójfazowej i mocniejszych płytach | Wymaga poprawnego podziału obciążenia między fazy |
W praktyce 3N daje najspokojniejszą pracę, zwłaszcza przy płytach o mocy około 7 kW i wyżej, ale nie każda kuchnia potrzebuje dokładnie tego wariantu. Dlatego następny krok to nie „jak podłączyć”, tylko „czy instalacja jest do tego gotowa”.
Jak przygotować instalację, zanim pojawi się elektryk
Ja zawsze zaczynam od trzech rzeczy: tabliczki znamionowej, schematu z instrukcji i oceny, czy obwód jest dedykowany. W aktualnych instrukcjach producentów pojawiają się różne rozwiązania przewodów: w jednym z modeli Electrolux przewidziano przewód H05V2V2-F odporny na 90°C, a w innych instrukcjach spotyka się konfiguracje 5x1,5 mm² dla 3N albo 4x2,5 mm² dla 2N. Z tego wynika prosta zasada: przekroju przewodu nie dobiera się „na oko”, tylko według konkretnej płyty.
- osobny obwód dla płyty, bez dzielenia go z przypadkowymi odbiornikami
- przewód zgodny z instrukcją, z właściwym PE
- miejsce przyłączenia pod płytą zgodne ze schematem instalacyjnym
- zabezpieczenie i wyłącznik odcinający zasilanie w razie awarii
- miejsce montażu umożliwiające wentylację i serwis
W dokumentacji Amica pojawia się też praktyczny detal: instalacja zasilająca kuchnię powinna mieć wyłącznik bezpieczeństwa z odstępem styków co najmniej 3 mm. To drobiazg, ale właśnie takie szczegóły odróżniają poprawny montaż od rozwiązania „będzie działać, dopóki coś nie przestanie”.
Kiedy instalacja jest już przygotowana, samo podłączenie jest mniej improwizacją, a bardziej pracą według schematu.

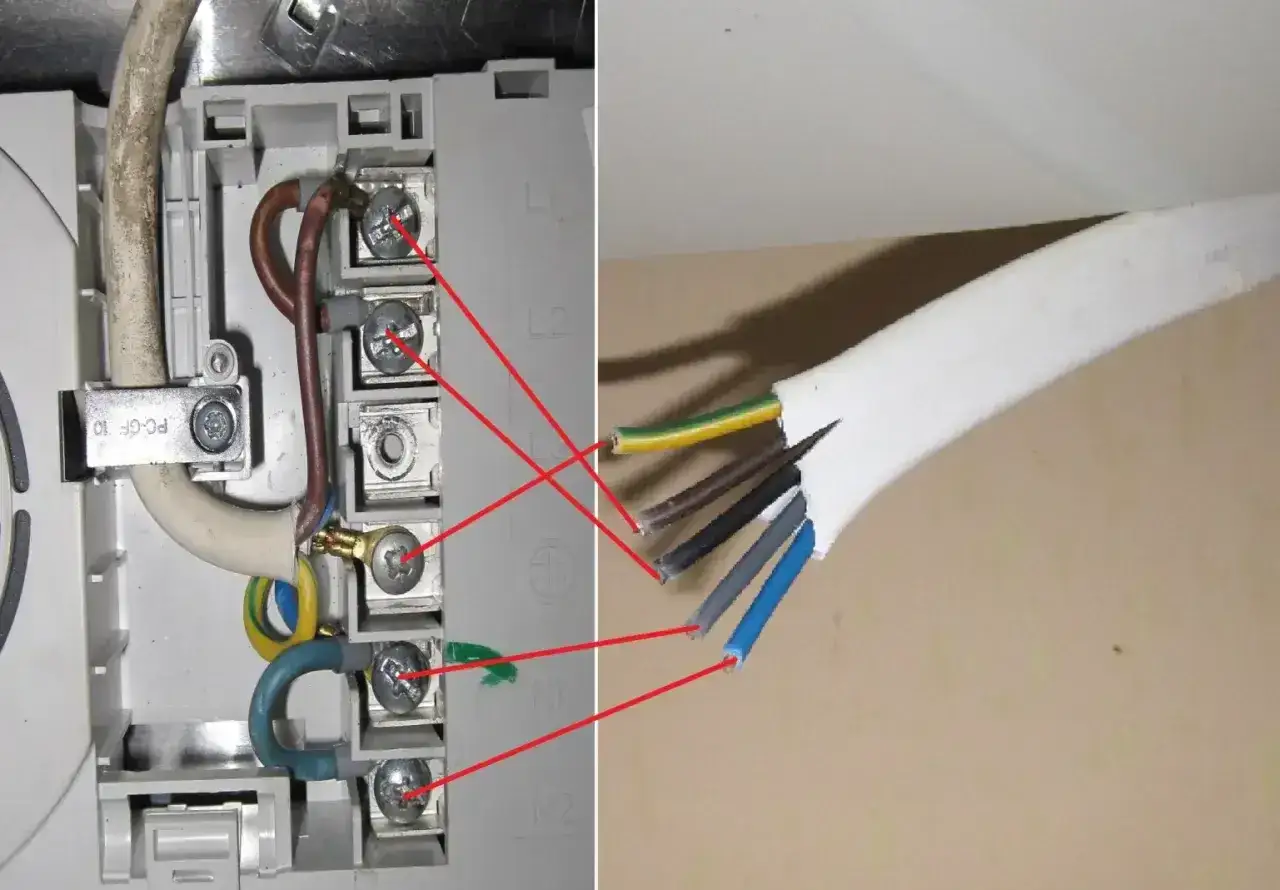

Jak wygląda bezpieczne podłączenie w praktyce
Na tym etapie nie chodzi o kręcenie przewodów przypadkowo, tylko o wykonanie połączenia dokładnie według wariantu z instrukcji. W materiałach Electrolux montaż i kontrolę poprawności połączeń powierza się wykwalifikowanemu elektrykowi, a po zakończeniu prac warto zachować dokument potwierdzający poprawność instalacji. To rozsądna praktyka, bo ułatwia serwis i porządkuje odpowiedzialność.
- Elektryk odłącza zasilanie i sprawdza, czy instalacja rzeczywiście odpowiada modelowi płyty.
- Weryfikuje układ mostków i przypisanie żył do faz, neutralnego oraz PE zgodnie ze schematem producenta.
- Podłącza przewód w puszce lub na listwie zaciskowej, dbając o odciążkę kabla, żeby nie pracował mechanicznie.
- Sprawdza, czy płyta nie zgłasza błędów, a zabezpieczenie nie wybija przy obciążeniu kilku pól naraz.
- Na końcu wykonuje próbę działania i opisuje montaż w dokumentacji.
Jedna rzecz jest tu nie do negocjacji: płyty nie zasila się przez przypadkową wtyczkę, przedłużacz ani luźne połączenie „na szybko”. W instrukcjach producentów takie rozwiązania są po prostu zabronione. Jeśli płyta ma wejść w zabudowę na lata, połączenie musi być trwałe i zgodne z projektem obwodu.
To prowadzi do ważnego rozróżnienia: nie każdy zapis „400 V” oznacza identyczny układ przewodów, a to często jest źródłem nieporozumień.
230V, 400V 2N i 400V 3N nie znaczą tego samego
Wiele osób patrzy tylko na napięcie, a ignoruje liczbę faz. To błąd, bo właśnie układ faz decyduje o tym, jak płyta rozdzieli moc i czy instalacja będzie pracować stabilnie. Różnice najlepiej widać w praktyce, a nie w samym symbolu na etykiecie.
| Oznaczenie | Co daje w praktyce | Zaleta | Ograniczenie |
|---|---|---|---|
| 230V 1N | Całe obciążenie trafia na jedną fazę | Prostsza instalacja | Największe ryzyko przeciążenia i spadków mocy |
| 400V 2N | Moc rozdzielana jest na dwie fazy i neutralny | Lepsza kultura pracy niż w 1N | Wciąż trzeba pilnować rozkładu obciążenia |
| 400V 3N | Obciążenie rozkłada się na trzy fazy | Najbardziej równomierna praca | Wymaga odpowiednio przygotowanej instalacji trójfazowej |
W praktyce część płyt ma też funkcję zarządzania energią. Gdy pola przypisane do tej samej fazy zaczynają pobierać za dużo, urządzenie automatycznie ogranicza moc jednego z nich. To nie jest usterka, tylko ochrona instalacji. Dla użytkownika oznacza to, że duże garnki i patelnie warto rozkładać świadomie, zwłaszcza jeśli gotuje się równocześnie na kilku polach.
Im większa kuchnia i im więcej odbiorników w domu, tym bardziej opłaca się myśleć o całej instalacji, a nie tylko o samej płycie.
Najczęstsze błędy przy podłączaniu płyty
Większość problemów nie wynika z „wadliwej płyty”, tylko z błędów instalacyjnych. Zwykle widzę te same pomyłki: ktoś założył, że każda płyta 400 V pracuje tak samo, ktoś inny dobrał zbyt cienki przewód albo połączył urządzenie z obwodem, który już obsługuje piekarnik, mikrofalę i czajnik. Taki układ może działać przez jakiś czas, ale nie daje żadnego marginesu bezpieczeństwa.
- mylenie układu 230V z 400V 2N lub 3N
- dobór przewodu bez sprawdzenia instrukcji konkretnego modelu
- brak przewodu ochronnego PE albo jego niepewne połączenie
- podłączenie płyty do wspólnego, przeciążonego obwodu kuchennego
- zignorowanie mostków i schematu zacisków
- zostawienie przewodu bez właściwej odciążki
- brak testu po montażu przy realnym obciążeniu
Skutek jest zwykle przewidywalny: wybijające bezpieczniki, ograniczanie mocy, przegrzewanie przewodów albo komunikaty błędu na panelu. Czasem dochodzi też do problemów serwisowych, bo producent patrzy nie tylko na sam sprzęt, ale na zgodność montażu z instrukcją.
Jest jeszcze jeden aspekt, o którym rzadko się mówi przy zakupie nowej płyty: współpraca z resztą domowej energetyki.
Dlaczego to ma znaczenie w domu z fotowoltaiką i innymi dużymi odbiornikami
W domu z pompą ciepła, bojlerem, klimatyzacją albo ładowarką do auta elektrycznego płyta indukcyjna nie jest odosobnionym urządzeniem. Jest jednym z największych odbiorników i potrafi szybko zmienić bilans całej instalacji. Przy fotowoltaice dochodzi jeszcze jeden detal: równomierne obciążenie faz ułatwia przewidywalną pracę domowej energetyki, choć samo podłączenie płyty nie zwiększa produkcji ani nie obniża rachunku automatycznie.
- mniejsze ryzyko przeciążenia jednej fazy
- łatwiejsze współgranie z innymi urządzeniami o dużej mocy
- bardziej stabilna praca płyty przy gotowaniu kilku potraw naraz
- lepsza kontrola nad szczytowym poborem energii w domu
Jeśli modernizujesz kuchnię w domu z PV, to właśnie tu najlepiej widać sens sensownego projektu elektrycznego: nie chodzi o samą wygodę, ale o to, by cała instalacja działała bez nerwowych zadziałań zabezpieczeń i bez niepotrzebnego dociążania jednej fazy.
Co sprawdzić po montażu, zanim uznasz temat za zamknięty
Ostatni etap często jest pomijany, a szkoda, bo właśnie wtedy wychodzą drobne niedociągnięcia. Ja traktuję odbiór po montażu jak szybki test jakości całej instalacji, nie tylko samego sprzętu. Wystarczy kilka minut, żeby upewnić się, że wszystko działa tak, jak powinno.
- czy elektryk zostawił informację o schemacie i sposobie podłączenia
- czy numer modelu i numer seryjny są zapisane
- czy płyta uruchamia się bez błędów po włączeniu kilku pól
- czy zabezpieczenia nie reagują przy większym obciążeniu
- czy przewód nie jest naprężony i ma miejsce na pracę termiczną
- czy zachowałeś instrukcję instalacji razem z dokumentem montażowym
Ja zawsze dorzucam jeszcze jedną rzecz: zdjęcie tabliczki znamionowej i schematu przyłączenia. To prosty nawyk, ale później bardzo pomaga przy serwisie, wymianie sprzętu albo rozbudowie kuchni o kolejne urządzenia. Przy płycie indukcyjnej taka dokumentacja oszczędza więcej czasu, niż większość ludzi zakłada na starcie.
