Temat jest prosty tylko z pozoru: jak połączyć kabel antenowy bez złączki tak, żeby sygnał jeszcze działał i żeby awaria nie wróciła po pierwszym ruszeniu przewodu? W praktyce liczy się zachowanie żyły środkowej, ekranu i możliwie krótkiego miejsca łączenia, bo to one decydują o jakości odbioru. Pokażę, kiedy taka naprawa ma sens, jak wykonać ją możliwie bezpiecznie i kiedy lepiej od razu wymienić odcinek koncentryka.
Najkrótsza droga to most awaryjny, nie pełnoprawna naprawa
- Najlepiej działa krótki mostek z zachowanym ekranem, a nie luźny skręt owinięty taśmą.
- W kablu antenowym liczą się trzy rzeczy: żyła środkowa, oplot i dopasowanie 75 ohm.
- Na zewnątrz, przy SAT i w wilgoci prowizorka szybko traci sens.
- Po naprawie trzeba sprawdzić nie tylko obraz, ale też stabilność sygnału przy poruszeniu przewodem.
- Jeśli kabel jest zniszczony wewnętrznie, wymiana odcinka zwykle wygrywa z kolejnymi poprawkami.
Kiedy awaryjne łączenie ma sens, a kiedy lepiej odpuścić
Ja zaczynam od prostego pytania: czy to ma przeżyć do końca dnia, czy ma działać przez miesiące? Jeśli odpowiedź brzmi „na już”, prowizorka ma sens tylko wtedy, gdy uszkodzenie jest krótkie, kabel da się dociąć do czystego fragmentu, a połączenie będzie suche i bez ciągłego ruchu. Koncentryk to przewód, w którym sygnał biegnie żyłą środkową, a oplot działa jak ekran przeciw zakłóceniom, więc każda naprawa musi zachować oba te elementy możliwie blisko oryginału.
W praktyce odpuszczam naprawę bez złączki, jeśli:
- kabel jest spłaszczony, przetarty albo widać ślady korozji,
- przewód biegnie na zewnątrz i był narażony na wodę lub UV,
- odcinek zasila LNB, wzmacniacz albo inny element po kablu,
- łączenie musiałoby zostać ukryte w ścianie, pod podłogą albo za zabudową,
- uszkodzenie jest na tyle poważne, że trzeba by łączyć kilka razy na krótkim odcinku.
W instalacjach RTV liczy się też dopasowanie impedancji, czyli utrzymanie toru 75 ohm. Gdy ten tor się rozjeżdża, sygnał zaczyna się odbijać, a odbiór staje się kapryśny. Jeśli jednak musisz uratować obraz od ręki, w następnej sekcji pokazuję najrozsądniejszą kolejność pracy.
Jak zrobić połączenie, które jeszcze trzyma sygnał
Najlepszy awaryjny wariant bez złączki robię tak, żeby połączenie było jak najkrótsze i nie pracowało mechanicznie. To nadal jest prowizorka, ale prowizorka może być lepsza i gorsza. Ta naprawdę sensowna ma zachowaną żyłę środkową, możliwie pełny ekran i porządne odciążenie kabla.
- Odetnij oba końce prosto. Krzywo ucięty przewód trudniej złożyć, a połączenie szybciej się rozchodzi.
- Zdejmij około 10-15 mm płaszcza. Odsłoń oplot, ale nie urywaj go przy samym rdzeniu. Zbyt agresywne cięcie robi więcej szkody niż pożytku.

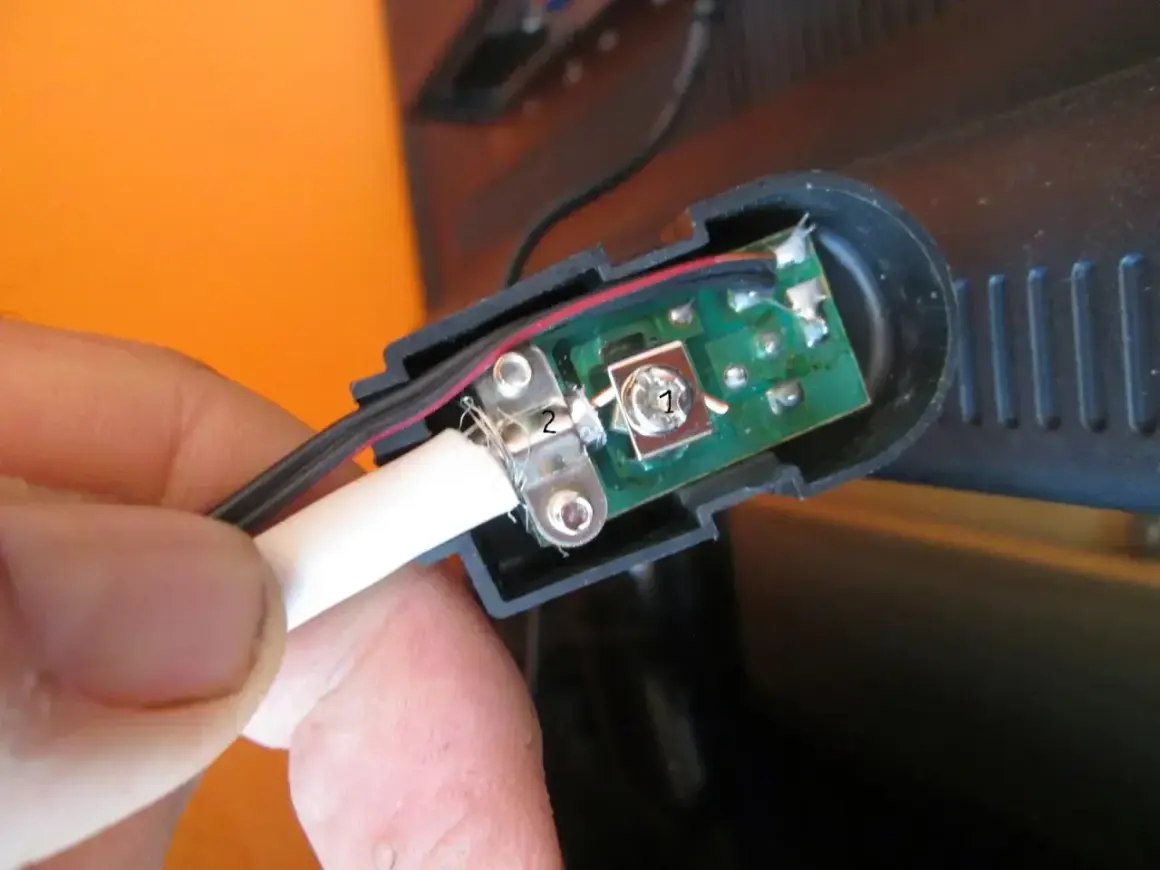

- Połącz żyłę środkową możliwie krótko. Jeśli masz lutownicę, lutuję ten punkt od razu. Gdy jej nie ma, skręt traktuję wyłącznie jako krótkie rozwiązanie tymczasowe, na chwilę testu.
- Zadbaj o ekran. Oplot z obu stron powinien mieć możliwie duży kontakt. To właśnie ciągłość ekranu ogranicza zakłócenia i sprawia, że sygnał nie zaczyna łapać przypadkowych śmieci z otoczenia.
- Usztywnij miejsce naprawy. Najpierw termokurcz, potem taśma samowulkanizująca albo dodatkowa osłona. Zwykła taśma izolacyjna sama w sobie nie jest dobrą ochroną na dłużej.
- Zostaw odciążenie mechaniczne. Przez 5-10 cm po obu stronach nie rób ostrego zgięcia. Kabel nie może wisieć na samym punkcie łączenia.
Jeżeli kabel jest na zewnątrz, po takim mostku i tak planuję docelową wymianę. Na dachu, przy elewacji albo w studzience taki zabieg jest z definicji bardziej ryzykowny, bo wilgoć i ruch szybko ujawniają słabe punkty. To jeszcze nie znaczy, że ten wariant jest zły wszędzie, ale wciąż nie jest rozwiązaniem docelowym.
Która metoda ma największy sens w praktyce
Gdy wybieram metodę, patrzę nie na to, co da się zrobić w teorii, ale na to, co przetrwa w konkretnych warunkach. W instalacji 75-ohm każda dodatkowa strefa przejścia działa na niekorzyść sygnału, więc im mniej kombinacji, tym lepiej.
| Metoda | Kiedy ma sens | Plusy | Minusy | Mój werdykt |
|---|---|---|---|---|
| Skręt i taśma | Tylko na chwilę, gdy chcesz sprawdzić, czy sygnał wrócił | Najszybsza | Najgorsze ekranowanie, duże ryzyko zwarcia i niestabilności | Tylko test awaryjny |
| Lutowanie żyły i usztywnienie termokurczem | W środku, przy krótkim odcinku i suchej trasie | Najlepsze dopasowanie z dostępnych prowizorek | Wymaga narzędzi i staranności | Najrozsądniejsza prowizorka |
| Wymiana odcinka albo zakończenie przewodu z właściwą złączką | Gdy zależy Ci na trwałości | Stabilny odbiór, mniejsze tłumienie, lepsza odporność na ruch i wilgoć | Trzeba poświęcić więcej czasu | Docelowo najlepsze |
Jeśli mam wątpliwość, wybieram trzeci wariant. Gdy kabel ma być później schowany w ścianie albo wyprowadzony na dach, każda oszczędność na końcówce zwykle mści się później na jakości sygnału. To właśnie tutaj najłatwiej odróżnić szybką naprawę od rozwiązania, które naprawdę ma sens.
Najczęstsze błędy, które psują odbiór bardziej niż sama przerwa
Najwięcej problemów widzę nie w samym łączeniu, tylko w detalach. Jeden drobiazg potrafi zabić efekt szybciej niż sam fakt, że kabel był przerwany.
- Zbyt długi odsłonięty środek - gdy żyła wystaje za bardzo, powstaje mały „promiennik”, który zbiera zakłócenia i pogarsza dopasowanie.
- Oplot skręcony w cienki drut - ekran przestaje wtedy działać tak, jak powinien.
- Dotknięcie oplotu do żyły - nawet chwilowe zwarcie potrafi całkowicie wyciąć sygnał.
- Taśma izolacyjna jako jedyna osłona - sama taśma nie chroni dobrze przed wilgocią i nie odciąża kabla.
- Połączenie pod naprężeniem - jeśli przewód jest napięty albo szarpany, naprawa długo nie wytrzyma.
- Łączenie zawilgoconego kabla - jeśli woda weszła w oplot, problem wróci szybciej, niż się wydaje.
Ja najbardziej nie lubię połączeń robionych na siłę pod meblem, za telewizorem albo przy samym przejściu przez ścianę. W takich miejscach przewód rusza się częściej, niż człowiek zakłada, a każda mikroruchomość działa na styk jak mały test zmęczeniowy. Dlatego po zrobieniu mostka od razu przechodzę do sprawdzenia sygnału.
Jak sprawdzić, czy naprawa rzeczywiście działa
Nie oceniam naprawy po samym tym, że obraz wrócił. Lepiej sprawdzić to dwa razy niż po godzinie wracać do kabla znowu.
- Włącz kanał albo transponder, na którym łatwo zobaczyć spadek jakości, a nie tylko sam brak obrazu.
- Poruszaj przewodem delikatnie przez 20-30 sekund i obserwuj, czy nie pojawiają się piksele, śnieg albo zanik sygnału.
- Jeśli odbiornik pokazuje osobno siłę i jakość, patrz przede wszystkim na jakość.
- Przy instalacji SAT sprawdź, czy obraz nie wariuje przy lekkim odgięciu kabla, bo to często zdradza słaby ekran albo zły kontakt żyły.
- Po 10-15 minutach pracy bez dotykania kabla uznaję takie połączenie za dopiero wstępnie zaakceptowane, nie za gotowe na lata.
Jeżeli wynik jest niestabilny, nie poprawiam tego w nieskończoność. W praktyce oznacza to tylko jedno: mostek był za słaby, a kabel trzeba zrobić jeszcze raz albo wymienić fragment. I właśnie tu zaczyna się najrozsądniejsze zamknięcie tematu.
Gdy połączenie ma przetrwać, wróć do standardu zamiast dopieszczać prowizorkę
Jeżeli naprawa ma działać dłużej niż kilka dni, najlepiej wrócić do standardu: nowy odcinek kabla, poprawnie założona złączka F i szczelne zakończenie. Tego nie zastąpi ani przypadkowy skręt, ani ładnie owinięta taśma, bo problemem nie jest sam wygląd, tylko geometria toru sygnałowego. W koncentryku liczy się ciągłość, ekran i brak zbędnych przejść, a nie to, czy prowizorka wygląda schludnie z zewnątrz.
W instalacjach prowadzonych po ścianie, poddaszu czy na zewnątrz, szczególnie tam, gdzie przewód ma kontakt z wilgocią, ruchomymi elementami albo promieniowaniem UV, prowizorka zwykle kosztuje więcej czasu niż od razu porządna robota. To samo podejście sprawdza się w domowych instalacjach szerzej: jeśli coś ma pracować stabilnie, lepiej zamknąć temat jednym trwałym ruchem niż wracać do poprawiania styku po każdym deszczu albo przesunięciu mebla. Dobra naprawa awaryjna ma uratować odbiór tu i teraz, a nie udawać, że zastąpi normalnie wykonane zakończenie przewodu.
