Odpowiedź na pytanie, jaki kabel do kamery zewnętrznej, zależy przede wszystkim od tego, czy instalujesz system IP, analogowy czy hybrydowy. W praktyce najczęściej wygrywa outdoorowa skrętka Cat6 z pełnej miedzi, ale przy starszych instalacjach sens ma też koncentryk RG59, a przy dłuższych trasach między budynkami czasem rozsądniejszy okazuje się światłowód. Najważniejsze są trzy rzeczy: typ kamery, długość trasy i warunki, w jakich przewód będzie pracował przez cały rok.
Przed zakupem sprawdzam typ kamery, trasę i warunki pracy
- Do nowych kamer IP najczęściej wybieram outdoorową skrętkę Cat6 z pełnej miedzi i zasilanie PoE.
- Przy trasie dłuższej niż 100 m nie liczę na „mocniejszy kabel”, tylko zmieniam topologię albo sięgam po światłowód.
- Na zewnątrz liczy się nie tylko transmisja, ale też odporność na UV, wilgoć i temperaturę.
- W systemach analogowych nadal działa RG59 75 Ω, ale tylko wtedy, gdy cała instalacja jest pod to zaprojektowana.
- Nie prowadzę przewodu monitoringu razem z 230 V i nie oszczędzam na uszczelnieniu połączeń.
Od typu kamery i długości trasy zależy najwięcej
Ja zwykle zaczynam od prostego podziału: kamera IP, kamera analogowa albo połączenie między budynkami. W kamerach IP standardem jest dziś PoE, więc jednym kablem przenosisz dane i zasilanie. To upraszcza montaż, ogranicza liczbę punktów awarii i zwykle daje najlepszy stosunek ceny do wygody.
Jeżeli odcinek ma mieścić się w typowym limicie Ethernetu, przyjmuję 90 m trasy stałej plus do 10 m patchcordów. To bezpieczniejsza zasada niż liczenie na to, że „jakoś pójdzie” przy 120 czy 130 metrach. Przy kamerze z mocnym IR, grzałką albo wyższym poborem prądu margines robi się jeszcze ważniejszy, bo każdy dodatkowy metr zwiększa ryzyko spadków napięcia i problemów ze стартem urządzenia po zmroku.
Jeśli instalacja ma zostać przy analogu, sprawa wygląda inaczej. Wtedy okablowanie dobiera się pod system, a nie odwrotnie. Z kolei przy długim przejściu między budynkami nie próbuję na siłę „ratować” sytuacji grubszą skrętką, tylko rozważam światłowód albo punkt pośredni z lokalnym zasilaniem. To właśnie dlatego w następnym kroku zawsze porównuję trzy podstawowe technologie okablowania.
Skrętka outdoorowa, koncentryk czy światłowód
Najprościej mówiąc: do nowych kamer IP biorę skrętkę outdoorową, do starszego CCTV koncentryk, a do trudnych, długich albo bardzo zakłóconych tras światłowód. Każde z tych rozwiązań ma sens, ale w innym scenariuszu. Poniżej zestawiam to tak, jak patrzę na to w praktyce, a nie w folderze reklamowym.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Cat6 outdoor z pełnej miedzi | Nowe kamery IP, PoE, trasy do 100 m | Jedno okablowanie do danych i zasilania, łatwy serwis, dobra dostępność | Wymaga dobrej jakości kabla i poprawnego prowadzenia trasy |
| RG59 75 Ω | Starsze instalacje analogowe lub HD over coax | Sprawdzone w CCTV, dobre do systemów opartych na koncentryku | Nie jest naturalnym wyborem dla nowych instalacji IP |
| Światłowód | Długie odcinki, połączenia między budynkami, silne zakłócenia | Duży zasięg, odporność na zakłócenia elektromagnetyczne, separacja galwaniczna | Potrzebuje aktywnych urządzeń po obu stronach i zwykle lokalnego zasilania |

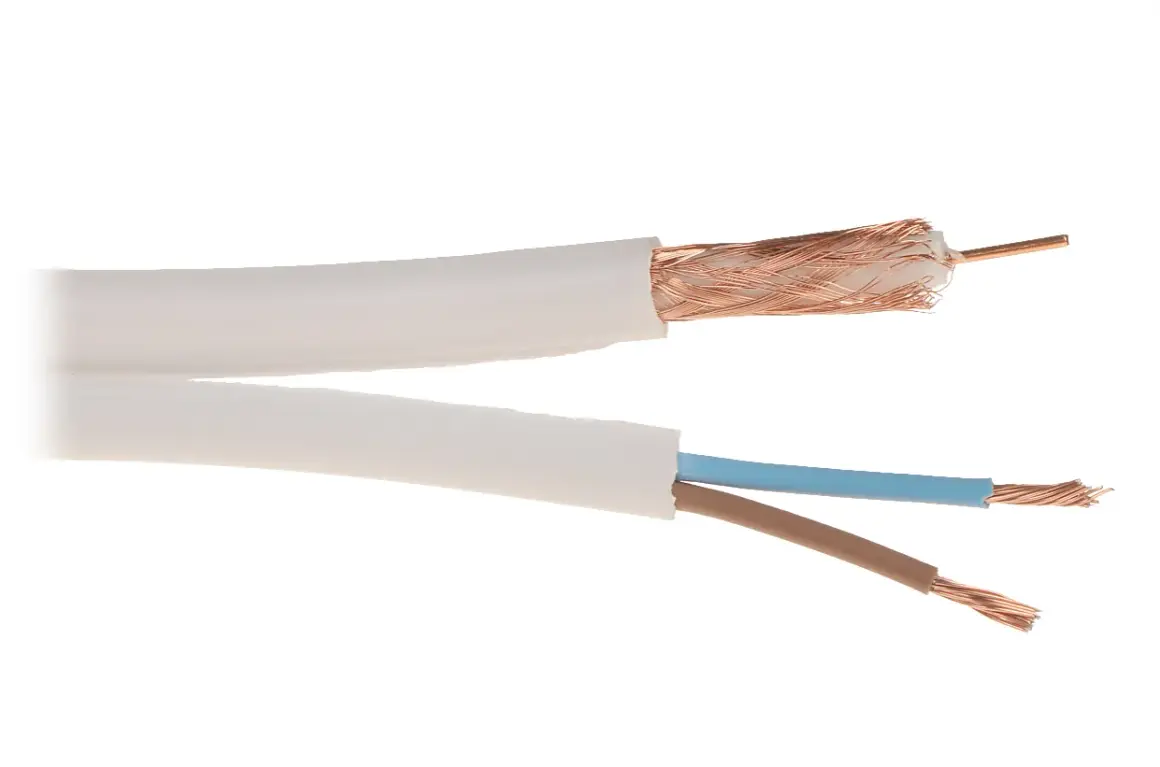

| Osobny przewód zasilający | Retrofit lub proste układy z kamerą bez PoE | Da się wykorzystać istniejącą instalację | Więcej kabli, większy spadek napięcia na dłuższych trasach, więcej miejsc łączenia |
Gdybym miał wskazać jeden wybór do większości nowych domowych instalacji, postawiłbym na Cat6 outdoor z pełnej miedzi. Koncentryk zostawiam raczej do systemów, które już istnieją, a światłowód traktuję jako rozwiązanie do zadań specjalnych, zwłaszcza tam, gdzie trasa jest długa albo przebiega obok urządzeń generujących zakłócenia. Sam wybór technologii jednak nie wystarcza, bo o trwałości decydują jeszcze parametry samego przewodu.
Parametry kabla, które na zewnątrz robią różnicę
Na etykiecie wszystko może wyglądać podobnie, a w praktyce różnice są duże. Ja zwracam uwagę przede wszystkim na to, czy kabel jest naprawdę przewidziany do pracy na zewnątrz, czy tylko „da się go tam położyć”. To nie to samo.
Powłoka odporna na UV, wilgoć i temperaturę
Jeżeli przewód ma być narażony na słońce, kondensację, deszcz albo duże wahania temperatur, potrzebuje odpowiedniej powłoki. Outdoorowy kabel ma lepiej znosić takie warunki niż zwykły przewód wewnętrzny. Sama rura osłonowa pomaga, ale nie zastępuje właściwego typu kabla. W praktyce dobry przewód zewnętrzny ma sens nawet wtedy, gdy biegnie w peszlu, bo wilgoć, zmiany temperatur i tak potrafią zrobić swoje.
Pełna miedź zamiast CCA
Do stałych instalacji wybieram pełną miedź. CCA, czyli aluminium pokryte miedzią, kusi ceną, ale gorzej znosi zasilanie na dłuższym odcinku i szybciej pokazuje problemy przy kamerach o większym poborze. Dla krótkiego połączenia „na próbę” może działać, ale do monitoringu zewnętrznego nie traktuję go jako bezpiecznego wyboru. To jeden z tych miejsc, gdzie pozorna oszczędność zwykle wraca jako kłopot po pierwszej zimie.
Ekranowanie tylko wtedy, gdy naprawdę jest potrzebne
Jeśli kabel biegnie w pobliżu przewodów 230 V, napędów bram, silników, zasilaczy albo instalacji fotowoltaicznej z falownikiem, ekranowanie może pomóc. W takich miejscach często wybieram F/UTP albo S/FTP zamiast gołego U/UTP. Ale uczciwie: ekranowanie nie naprawi złej trasy. Jeśli przewód leży tuż obok zasilania i jest prowadzony chaotycznie, nawet lepszy ekran nie uratuje jakości sygnału.
Przeczytaj również: Uziemienie na schemacie - Rozszyfruj i uniknij błędów
Solidny przewód instalacyjny zamiast miękkiej linki
Na stałe odcinki biorę przewód instalacyjny typu solid, a nie miękki patchcord. Linka jest dobra do krótkich połączeń w szafce, ale nie do wieloletniej trasy na zewnątrz. Jeśli dodatkowo kabel ma iść do gruntu, nie zakładam, że zwykły peszel załatwi sprawę. Wtedy potrzebny jest przewód z odpowiednim oznaczeniem do pracy zewnętrznej albo układanie w rurze osłonowej z zapasem na serwis. Na tym etapie przechodzę już naturalnie do pytania o zasilanie, bo nawet dobry kabel nie pomoże, jeśli kamera dostaje za mało prądu.
Zasilanie trzeba dobrać razem z kablem
Najczęstszy błąd, jaki widzę, to patrzenie tylko na transmisję danych. Kamera ma działać nie tylko „na papierze”, ale też po zmroku, zimą i przy pełnym obciążeniu. Jeśli korzystasz z PoE, sprawdź budżet portu i klasę zasilania. Sama długość kabla nie wyczerpuje tematu, bo znaczenie ma też pobór mocy urządzenia, jakość złączy i temperatura otoczenia.
Przy zasilaniu 12 V sprawa robi się jeszcze bardziej wrażliwa na spadki napięcia. Im dłuższy odcinek i im cieńszy przewód, tym szybciej pojawiają się restarty, przygasanie IR albo problemy z uruchomieniem w chłodne dni. Dlatego do dłuższych tras zwykle wolę PoE albo lokalny zasilacz umieszczony bliżej kamery niż ciągnięcie cienkiego przewodu niskonapięciowego na siłę.
- PoE wybieram wtedy, gdy kamera IP ma być zasilana jednym przewodem i odcinek mieści się w rozsądnym limicie.
- PoE+ lub wyższy budżet mocy sprawdza się przy kamerach z mocnym IR, grzałką albo większym poborem.
- Osobne zasilanie ma sens w starszych instalacjach lub tam, gdzie można umieścić zasilacz bliżej kamery.
- Światłowód z lokalnym zasilaniem wygrywa, gdy data ma iść daleko, a prąd lepiej dostarczyć osobno.
Jeśli nie chcesz wracać do tematu po kilku miesiącach, planuj trasę tak, jakby miała pracować w najgorszym możliwym dniu roku. To prowadzi prosto do błędów montażowych, które potrafią zepsuć nawet dobry materiał.
Te błędy najczęściej psują instalację
W terenie widzę zwykle te same potknięcia. Żaden z nich nie wygląda groźnie na etapie montażu, ale każdy potrafi wrócić jako niestabilny obraz, brak połączenia albo awaria po pierwszym deszczu.
- Kabel indoor na zewnątrz – na początku działa, ale szybciej starzeje się od UV, wilgoci i zmian temperatury.
- Prowadzenie razem z 230 V – szczególnie ryzykowne przy długich trasach i w pobliżu urządzeń o większym poborze.
- Za dużo łączeń po drodze – każde złącze to dodatkowy punkt awarii, zwłaszcza jeśli znajduje się na zewnątrz.
- Brak uszczelnienia przejść – woda lub kondensacja potrafią wejść dokładnie tam, gdzie najmniej się tego spodziewasz.
- CCA zamiast pełnej miedzi – problem szczególnie widoczny przy PoE i kamerach o większym poborze.
- Zbyt ciasne łuki i naciągnięcie kabla – uszkodzenia mechaniczne nie zawsze są widoczne od razu, ale później dają losowe usterki.
- Ekranowanie bez konsekwencji – ekran pomaga tylko wtedy, gdy cała instalacja jest prowadzona spójnie.
Na tym etapie zwykle już wiadomo, czego unikać. Zostaje więc praktyczne pytanie: co wybrałbym w najczęstszych scenariuszach montażowych, bez teoretyzowania i bez nadmiaru opcji?
Wybór, który zwykle działa najlepiej po pierwszej zimie
Jeżeli montuję jedną kamerę IP przy domu, bez długiej trasy i bez dużych zakłóceń, biorę Cat6 outdoor z pełnej miedzi, najlepiej w wersji solid, i prowadzę go w osobnej trasie od zasilania 230 V. Gdy kamera ma pracować przy garażu, bramie albo na słupie i trasa jest trochę bardziej narażona mechanicznie, dokładam rurę osłonową, a połączenia zamykam w szczelnej puszce. To prosty układ, ale właśnie takie rozwiązania najrzadziej sprawiają kłopot.
Przy dwóch budynkach oddalonych od siebie o więcej niż 100 m nie próbuję już „dociągać” skrętki na szczęście. Wtedy lepiej od razu przewidzieć światłowód albo lokalny punkt pośredni z osobnym zasilaniem. Jeśli obok biegną przewody od instalacji fotowoltaicznej, falownika czy innych mocniejszych urządzeń, wybór kabla ekranowanego i staranne oddzielenie tras daje więcej spokoju niż późniejsze szukanie zakłóceń w obrazie.
Jeżeli miałbym ująć to w jednym zdaniu, do nowych kamer IP na zewnątrz najczęściej wybieram outdoorową skrętkę Cat6 z pełnej miedzi, prowadzoną osobno od 230 V i zakończoną w osłoniętych punktach połączeń. Przy dłuższych trasach, między budynkami albo w pobliżu instalacji fotowoltaicznej lepiej od razu przewidzieć rozwiązanie odporniejsze, niż później szukać przyczyny zaników obrazu i restartów kamery.
