Podłączenie silnika trójfazowego w układzie czteroprzewodowym wygląda prosto tylko na pierwszy rzut oka. W praktyce trzeba rozróżnić, czy czwarty przewód jest ochronny PE, neutralny N, czy element obwodu pomocniczego, bo od tego zależy zarówno bezpieczeństwo, jak i poprawny kierunek pracy. Poniżej pokazuję, jak podejść do tematu krok po kroku, na co patrzeć na tabliczce znamionowej i jakie błędy najczęściej kończą się przegrzewaniem albo złym obrotem silnika.
Najpierw ustal, do czego służy czwarty przewód
- Najczęściej w silniku 3-fazowym cztery żyły oznaczają trzy fazy i przewód ochronny PE.
- Neutralny N zwykle nie zasila samego silnika i nie powinien trafiać do zacisków roboczych bez wyraźnego schematu producenta.
- Tabliczka znamionowa decyduje o tym, czy silnik ma pracować w gwieździe, czy w trójkącie.
- PE podłącza się zawsze do zacisku ochronnego obudowy lub puszki zaciskowej.
- Kierunek obrotów sprawdza się po pierwszym uruchomieniu bez obciążenia.
- W starszych instalacjach z przewodem PEN nie warto improwizować przy samym silniku.
Co naprawdę oznacza cztery przewody przy silniku trójfazowym

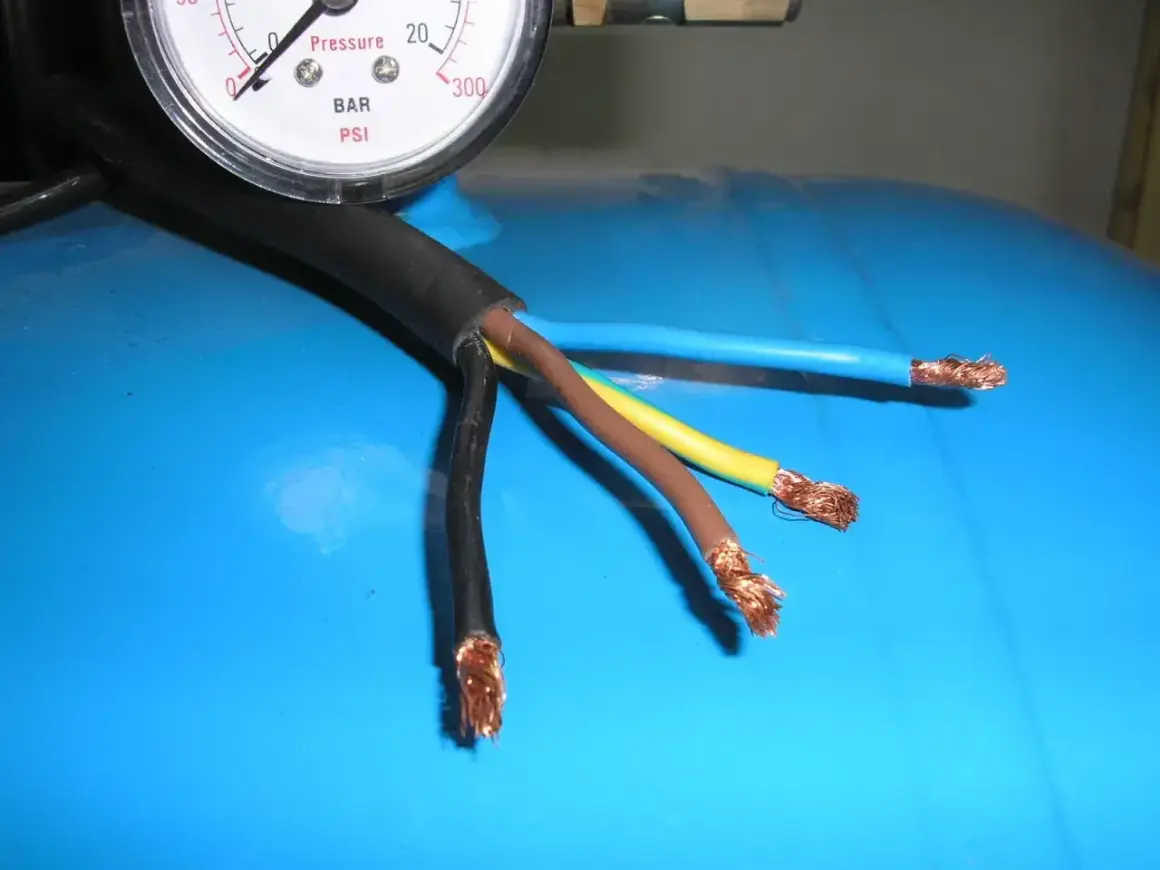

W typowym silniku trójfazowym cztery żyły w kablu nie oznaczają czterech torów pracy. Najczęściej to trzy fazy L1, L2, L3 oraz przewód ochronny PE. Neutralny N zwykle nie bierze udziału w zasilaniu silnika i nie powinien być podłączany „na wszelki wypadek” do zacisków roboczych.
| Wariant | Co zwykle oznacza | Jak to podłączyć | Na co uważać |
|---|---|---|---|
| 3L + PE | Najbardziej typowy układ dla silnika trójfazowego | L1, L2, L3 do zacisków fazowych, PE do obudowy | N nie jest potrzebny do pracy silnika |
| 3L + N | Rzadki przypadek, zwykle tylko przy elementach dodatkowych | Fazy wg schematu producenta, N tylko jeśli dokumentacja to przewiduje | Nie wolno zgadywać, bo łatwo uszkodzić układ pomocniczy |
| 3L + PEN | Stary układ spotykany w starszych instalacjach | Wymaga oceny całego obwodu i poprawnego rozdziału ochrony | To nie jest miejsce na prowizorkę przy samym silniku |
Jeżeli w puszce widzisz zacisk opisany jako N, nie traktuję tego automatycznie jako standardu dla zwykłego silnika klatkowego. Najpierw sprawdzam schemat, bo w wielu konstrukcjach taki zacisk dotyczy elementu dodatkowego, a nie uzwojenia głównego. To ważne rozróżnienie: silnik trójfazowy nie potrzebuje neutralnego do samego obracania wału.
W praktyce najlepiej myśleć o tej instalacji tak: trzy żyły robią pracę, czwarta chroni obudowę. Od tego punktu przechodzę do przygotowania silnika i zasilania, bo bez tego łatwo popełnić błąd już na starcie.
Jak przygotować silnik i zasilanie, zanim cokolwiek połączysz
Ja zawsze zaczynam od tabliczki znamionowej i schematu w puszce zaciskowej. Kolor izolacji pomaga tylko orientacyjnie, a ostatecznie liczą się oznaczenia zacisków, napięcie znamionowe, częstotliwość i prąd obciążenia.
- Sprawdź napięcie znamionowe - silnik musi pasować do sieci lub falownika, z którego będzie zasilany.
- Odczytaj układ połączeń - najczęściej spotkasz gwiazdę lub trójkąt, czasem warianty specjalne.
- Zweryfikuj przekrój kabla - przewód ma wytrzymać prąd silnika bez nadmiernego grzania.
- Otwórz puszkę zaciskową - szukam oznaczeń U, V, W albo U1, V1, W1 i zacisku ochronnego.
- Ustal, czy jest falownik - napęd z przemiennikiem częstotliwości wymaga innego podejścia niż bezpośrednie zasilanie z sieci.
- Sprawdź stan mechaniczny - luźne dławiki, uszkodzona izolacja albo zabrudzona puszka to prosty przepis na kłopoty.
| Tabliczka znamionowa | Zasilanie 400 V | Typowe połączenie |
|---|---|---|
| 230/400 V | 400 V | Gwiazda (Y) |
| 400/690 V | 400 V | Trójkąt (Δ) |
| Inne wartości | Według danych producenta | Nie zgaduj, tylko trzymaj się schematu |
W praktyce najwięcej błędów biorę na siebie nie z samego podłączenia, tylko z pośpiechu: ktoś nie sprawdził tabliczki, ktoś pomylił zaciski, ktoś założył, że niebieski przewód zawsze oznacza neutralny. Po tej kontroli można przejść do właściwego montażu, najlepiej bez skrótów myślowych.
Jak wykonać podłączenie krok po kroku
Jeśli wszystko się zgadza, podłączam przewody w stałej kolejności. Dzięki temu nie wracam do puszki kilka razy i nie mieszam zacisków. W silnikach trójfazowych porządek ma znaczenie, bo luźny przewód albo błędny mostek potrafią natychmiast zmienić poprawny montaż w kosztowną awarię.
- Odłącz zasilanie i zabezpiecz obwód - zanim dotkniesz zacisków, upewnij się, że obwód jest wyłączony i nie może zostać przypadkowo załączony.
- Otwórz puszkę i porównaj schemat - patrzę na oznaczenia terminali, a nie na domysły wynikające z koloru żył.
- Podłącz PE jako pierwszy - przewód ochronny trafia na zacisk obudowy lub dedykowany punkt uziemienia.
- Podłącz trzy fazy - L1, L2 i L3 łączę z zaciskami silnika zgodnie z oznaczeniem U/V/W lub U1/V1/W1.
- Ustaw gwiazdę albo trójkąt - jeśli silnik ma mostki, konfiguracja musi wynikać z tabliczki znamionowej, nie z przyzwyczajenia.
- Zabezpiecz dławik i ułóż przewody - kabel nie powinien ocierać o ostre krawędzie ani napinać zacisków.
- Dokręć połączenia - wszystkie zaciski muszą być pewne, bo poluzowane śruby szybko prowadzą do grzania.
- Zamknij puszkę i wykonaj próbę - pierwszy start robię bez obciążenia albo z minimalnym obciążeniem.
W przypadku silników z sześcioma zaciskami trzymaj się prostej zasady: 230/400 V na 400 V zwykle pracuje w gwieździe, a 400/690 V na 400 V zwykle w trójkącie. Jeśli tabliczka pokazuje inny układ, nie kombinuję. To jest właśnie ten moment, w którym intuicja przegrywa z dokumentacją.
Po mechanicznym połączeniu przychodzi najważniejszy test praktyczny: kierunek obrotów. I tu wielu początkujących robi błąd, bo zakłada, że skoro silnik ruszył, to wszystko jest dobrze. Nie zawsze.
Jak sprawdzić kierunek obrotów i poprawność pracy
Po złożeniu układu uruchamiam silnik bez obciążenia albo z możliwie małym obciążeniem. Kierunek obrotów sprawdzam od razu, bo naprawa błędnej kolejności faz po pierwszym starcie jest dużo prostsza niż walka z uszkodzonym osprzętem.
- Jeśli obroty są odwrotne - zamieniam miejscami dowolne dwie fazy, na przykład L1 z L2.
- Nie ruszam PE - przewód ochronny nie służy do zmiany kierunku pracy.
- Nie oceniam tylko „na oko” - patrzę też na hałas, drgania i pobór prądu.
- Przy falowniku - kierunek zmieniam zgodnie z instrukcją napędu, a nie przypadkowym przepięciem kabli pod napięciem.
Jeżeli silnik buczy, startuje ciężko albo szybko się nagrzewa, zatrzymuję go i wracam do schematu. To są sygnały, że problem może leżeć w kolejności faz, złym połączeniu gwiazda/trójkąt albo w mechanicznym przeciążeniu napędu. Taki test robi różnicę, bo pozwala wyłapać błąd zanim pojawi się zapach przegrzanej izolacji.
W instalacjach z fotowoltaiką, pompą obiegową albo napędem z falownikiem dochodzi jeszcze jedna warstwa złożoności. Tam sam silnik może być poprawnie podłączony, a mimo to instalacja nadal będzie działać źle, jeśli pomylisz stronę wejścia i wyjścia napędu.
Gdy silnik pracuje z falownikiem albo w starszej instalacji
Przy napędach z falownikiem, softstarterem albo zasilaniem z układu hybrydowego zasada jest ta sama: do silnika trafiają trzy fazy wyjściowe i PE, a nie klasyczne L/N. W praktyce oznacza to, że zaciski wyjściowe napędu oznaczone U/V/W traktuje się jako osobny tor zasilania i nie wolno mieszać ich z wejściem sieciowym.
- Falownik - na wyjściu podaje napięcie zmienne o regulowanej częstotliwości, więc przewody prowadzi się zgodnie z instrukcją napędu.
- Przewody pomocnicze - termik, PTC, hamulec lub czujnik temperatury nie są częścią zasilania silnika i trzeba je prowadzić osobno.
- Instalacja TN-C - przy przewodzie PEN nie robię samodzielnych obejść przy silniku; to wymaga oceny całego obwodu i poprawnego rozdziału ochrony.
- Długi kabel do silnika - im dłuższa trasa, tym większe znaczenie ma dobór przekroju, ekranowania i prowadzenia przewodów z dala od sterowania.
To szczególnie ważne przy pompach i wentylatorach zasilanych z instalacji fotowoltaicznej albo z układu mieszkanego z magazynem energii. W takich układach osprzęt pomocniczy często pracuje na granicy swoich możliwości, więc drobny błąd w połączeniu szybciej wychodzi na jaw niż przy klasycznym zasilaniu z sieci.
Skoro znamy już podstawy i wyjątki, zostaje jeszcze praktyczna część, czyli błędy, które widzę najczęściej na budowie i w serwisie. To właśnie one najczęściej robią największe szkody.
Najczęstsze błędy, które kończą się awarią
- Mylenie PE z N - to błąd szczególnie groźny, bo obudowa może przestać być skutecznie chroniona.
- Brak podłączenia przewodu ochronnego - silnik może działać, ale bezpieczeństwo całego układu spada natychmiast.
- Zły układ gwiazda/trójkąt - błędne mostki potrafią przegrzać uzwojenia lub obniżyć moment rozruchowy.
- Luźne zaciski - nawet niewielki luz powoduje grzanie, iskrzenie i niestabilną pracę.
- Zbyt mały przekrój przewodu - objawia się spadkiem napięcia, nagrzewaniem i utratą mocy.
- Uruchomienie pod pełnym obciążeniem bez testu - utrudnia wykrycie błędów i obciąża silnik od pierwszej sekundy.
Najwięcej szkód robią nie spektakularne awarie, tylko drobiazgi: źle zarobiona końcówka, słabo dokręcony zacisk, kabel dociśnięty pokrywą puszki albo przewód ochronny podpięty „na chwilę”. To są dokładnie te błędy, które później wracają w postaci grzania, spadków napięcia i losowych zatrzymań.
Po pierwszym starcie sprawdzam jeszcze trzy rzeczy
Po uruchomieniu nie kończę pracy od razu. Zostawiam silnik na krótką próbę i sprawdzam trzy rzeczy: czy obudowa nie grzeje się nadmiernie, czy praca jest równa oraz czy pobór prądu mieści się w zakresie z tabliczki znamionowej. W praktyce to prosty filtr, który od razu pokazuje, czy montaż był rzeczywiście poprawny.
Jeżeli po kilku minutach wszystko brzmi równo, kierunek jest właściwy, a zaciski pozostają chłodne, układ można uznać za złożony poprawnie. Jeśli natomiast instalacja jest stara, przewody są niejednoznacznie oznaczone albo masz do czynienia z obwodem z PEN, lepiej zatrzymać się na tym etapie i wezwać elektryka z uprawnieniami. W silniku trójfazowym największą różnicę robi nie sama liczba przewodów, tylko zgodność z dokumentacją i solidny przewód ochronny.
