Drugie prawo Kirchhoffa, często skracane do 2. prawa Kirchhoffa, to jedna z tych zasad, bez których analiza obwodów szybko robi się zgadywanką. Opisuje bilans napięć w zamkniętej pętli, więc pozwala sprawdzić, skąd bierze się napięcie w obwodzie, gdzie „znika” energia i dlaczego spadki napięcia muszą się zsumować do wartości źródła. W praktyce przydaje się nie tylko na lekcjach fizyki, ale też przy projektowaniu prostych układów DC, instalacji domowych i obwodów fotowoltaicznych.
W skrócie chodzi o bilans napięć w zamkniętym oczku
- W zamkniętej pętli algebraiczna suma napięć wynosi zero, więc energia dostarczona przez źródło musi się rozdzielić na odbiorniki i straty.
- Najpierw wybierasz kierunek obiegu oczka, a dopiero potem konsekwentnie nadajesz znaki źródłom i spadkom napięcia.
- Najczęstszy błąd to mieszanie znaków, pomijanie oporu wewnętrznego źródła i liczenie „na oko”.
- Prawo napięciowe najlepiej działa razem z prawem Ohma i pierwszym prawem Kirchhoffa.
- W fotowoltaice pomaga analizować stringi modułów, falowniki, regulatory i spadki napięcia na przewodach DC.
Na czym polega drugie prawo Kirchhoffa

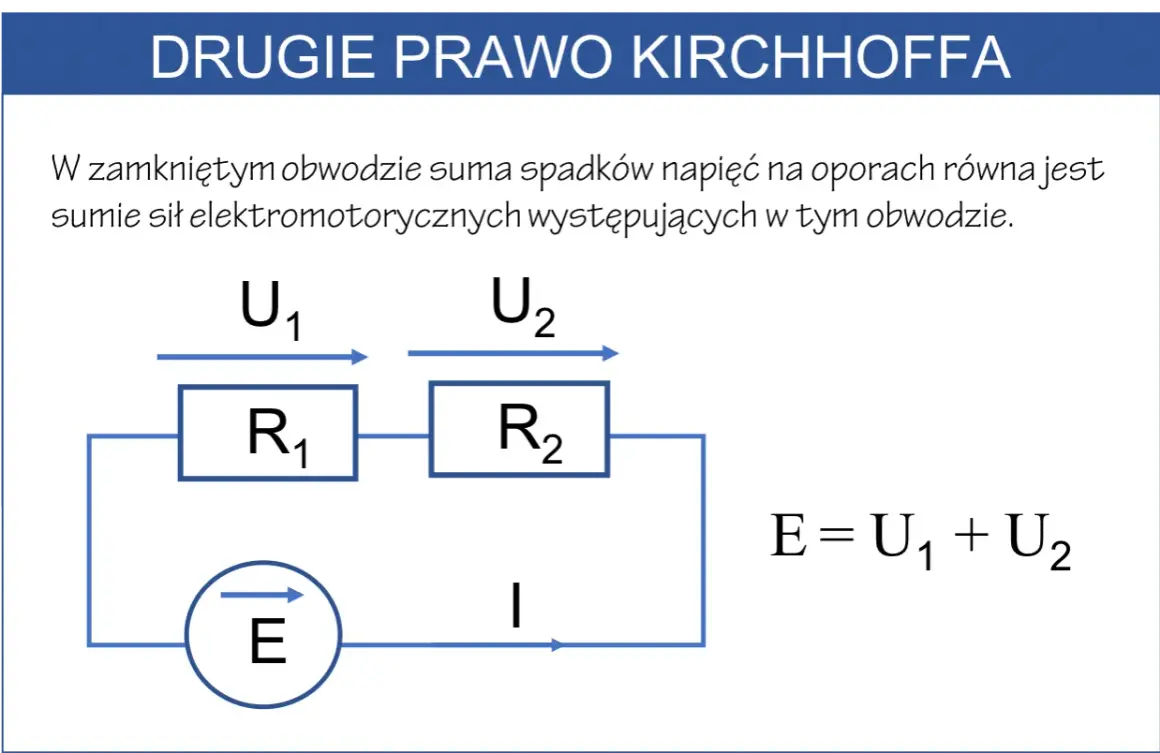

W najprostszej formie prawo mówi, że w dowolnym zamkniętym oczku algebraiczna suma napięć wynosi zero. Jeżeli zapisujesz obwód od jednego punktu i wracasz do niego tą samą drogą, to wzrosty potencjału na źródłach muszą się równoważyć ze spadkami napięcia na odbiornikach, przewodach i oporach wewnętrznych.
Najwygodniej zapisać to jako ΣU = 0 albo ∑E = ∑U. Ja zwykle tłumaczę to tak: źródło „daje” energię ładunkom, a obciążenie tę energię odbiera i zamienia na światło, ciepło albo pracę. To jest po prostu elektryczny zapis zasady zachowania energii.
W obwodach prądu stałego ta zasada działa szczególnie przejrzyście. W układach prądu przemiennego nadal jest użyteczna, ale trzeba pamiętać o impedancji i fazie, więc rachunek robi się trochę mniej intuicyjny. Przy prostych zadaniach szkolnych i większości analiz instalacyjnych nadal zaczynam od zwykłego bilansu oczka.
Żeby dobrze z niej skorzystać, trzeba jeszcze ustawić znak napięć i kierunek obiegu w pętli.
Jak zapisać równanie oczka bez pomyłki
Najwięcej błędów nie bierze się z samego prawa, tylko z chaosu w znakach. Ja zaczynam zawsze od jednego, stałego kierunku obiegu i dopiero potem przypisuję znaki źródłom oraz spadkom napięcia.
- Wybierz jedno oczko i zaznacz kierunek obiegu.
- Oznacz źródła, odbiorniki i opory wewnętrzne.
- Przechodząc przez element, wpisz dodatni albo ujemny wkład zgodnie z przyjętą konwencją.
- Zsumuj wszystkie napięcia i sprawdź, czy wynik daje zero.
| Element | Gdy przechodzisz po nim | Wkład do równania |
|---|---|---|
| Źródło napięcia | od „-” do „+” | +E |
| Źródło napięcia | od „+” do „-” | -E |
| Rezystor | zgodnie z kierunkiem prądu | -IR |
| Rezystor | przeciwnie do kierunku prądu | +IR |
Ta sama reguła działa dla oporu wewnętrznego baterii, zasilacza czy akumulatora. Jeśli schemat jest bardziej złożony, nie próbuję liczyć go „na oko” - rozpisuję każdy element w pętli osobno.
Najlepiej widać to na prostym, liczbowym przykładzie.
Przykład obliczeniowy, który pokazuje bilans napięć
Załóżmy źródło o napięciu 12 V, opór wewnętrzny 1 Ω oraz dwa odbiorniki połączone szeregowo: 2 Ω i 3 Ω. Całkowita rezystancja obwodu wynosi więc 6 Ω, a prąd w pętli to 2 A.
Teraz liczymy spadki napięcia: na oporze wewnętrznym mamy 2 V, na pierwszym odbiorniku 4 V, a na drugim 6 V. Bilans zamyka się idealnie: 2 V + 4 V + 6 V = 12 V. To właśnie robi prawo napięciowe - nie pozwala, aby energia „zniknęła” między źródłem a obciążeniem.
Ten sam schemat liczenia działa w wielu zadaniach szkolnych: najpierw sumujesz rezystancje w oczku, potem wyznaczasz prąd z prawa Ohma, a na końcu sprawdzasz, czy suma spadków zgadza się z napięciem źródła. Jeśli wynik się nie zgadza, prawie zawsze problem leży w znaku albo w pominiętym elemencie.
W instalacjach PV podobna logika pomaga przy łączeniu modułów w szereg: jeśli kilka paneli daje po około 40 V, to 10 sztuk w stringu da mniej więcej 400 V, zanim uwzględnisz straty na przewodach i połączeniach. Dzięki temu od razu widać, czy napięcie mieści się w zakresie pracy falownika albo regulatora.
Po takim przykładzie łatwiej zauważyć, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy przy stosowaniu prawa napięciowego
W praktyce najbardziej mylące są rzeczy proste, bo wyglądają „oczywiście”. Oto pomyłki, które widzę najczęściej:
- Mieszanie kierunku obiegu z kierunkiem prądu - jeśli zmieniasz jedną rzecz w połowie rachunku, znaki przestają się zgadzać.
- Pominięcie oporu wewnętrznego źródła - w realnym akumulatorze, baterii czy zasilaczu nie ma idealnego napięcia bez strat.
- Liczenie tylko elementów odbiorczych - przewody, złącza i styki też mają swoje spadki napięcia, zwłaszcza przy większych prądach.
- Łączenie gałęzi równoległych z szeregowymi bez rozpisania oczek - w takim układzie jedno równanie zwykle nie wystarcza.
- Sprawdzanie wyniku bez kontroli jednostek - jeśli mieszasz omy, wolty i ampery, błąd wychodzi szybciej, niż się wydaje.
Ja w takich zadaniach robię prosty test kontrolny: jeśli suma spadków nie daje napięcia źródła, wracam do schematu i sprawdzam każdy znak osobno. To zajmuje minutę, a często ratuje cały wynik.
Po uporządkowaniu znaków warto zobaczyć, jak to prawo pracuje razem z pozostałymi podstawami analizy obwodów.
Jak łączy się z prawem Ohma i pierwszym prawem Kirchhoffa
Drugie prawo Kirchhoffa rzadko działa samo. W praktyce łączę je z prawem Ohma i pierwszym prawem Kirchhoffa, bo dopiero ten zestaw pozwala policzyć prądy, napięcia i spadki w całym obwodzie.
| Prawo | Co opisuje | Najprostsze pytanie, na które odpowiada |
|---|---|---|
| Pierwsze prawo Kirchhoffa | bilans prądów w węźle | Ile prądu wpływa i wypływa z rozgałęzienia? |
| Prawo Ohma | zależność między napięciem, prądem i rezystancją | Jaki prąd popłynie przez dany element? |
| Drugie prawo Kirchhoffa | bilans napięć w oczku | Jak rozkłada się energia w zamkniętej pętli? |
Jeśli mam policzyć większy układ, zwykle robię to w tej kolejności: najpierw węzły, potem oczka, a na końcu podstawienia z prawa Ohma. Taki porządek ogranicza liczbę błędów i ułatwia wyłapanie sprzeczności jeszcze przed końcowym wynikiem.
Ta sama logika przydaje się zresztą nie tylko w zadaniach rachunkowych, ale też w prawdziwych instalacjach domowych i PV.
Gdzie to naprawdę pomaga w instalacjach domowych i fotowoltaice
W domowych obwodach
W domu prawo napięciowe widać tam, gdzie prąd płynie przez kilka elementów po kolei: zasilacze, bezpieczniki, przewody, styczniki, akumulatory czy listwy LED. Im dłuższa trasa i im większy prąd, tym bardziej odczuwalny staje się spadek napięcia, dlatego przy projektowaniu obwodów nie patrzę tylko na „nominalne” napięcie źródła.
To szczególnie ważne w obwodach niskonapięciowych, gdzie nawet niewielki spadek może pogorszyć pracę odbiornika albo obniżyć sprawność całego układu. W praktyce oznacza to, że dobór przewodu, złącz i zabezpieczeń ma bezpośredni wpływ na to, co ostatecznie trafi do urządzenia.
Przeczytaj również: Co pierwsze hydraulika czy elektryka? Uniknij kosztownych błędów!
W instalacjach fotowoltaicznych
W fotowoltaice jest podobnie, tylko skala bywa większa. Moduły połączone szeregowo sumują swoje napięcia, więc string złożony z 10 paneli po około 40 V daje w przybliżeniu 400 V. Do tego dochodzą straty na kablach DC, złączach i elementach zabezpieczających, więc falownik nie widzi idealnej wartości z katalogu, lecz napięcie już po bilansie całej pętli.
To dlatego przy projektowaniu instalacji PV liczy się nie tylko moc modułów, ale też zakres pracy falownika, długość przewodów i jakość połączeń. Jeśli któryś z tych elementów jest źle dobrany, energia nie znika, tylko zamienia się w dodatkowe straty albo ogranicza uzysk systemu.
W praktyce właśnie tutaj drugie prawo Kirchhoffa staje się czymś więcej niż szkolnym wzorem - pomaga przewidzieć, czy układ będzie działał stabilnie i bez niepotrzebnych strat.
Co warto zapamiętać, zanim policzysz kolejne oczko
Najważniejsza rzecz jest prosta: w zamkniętej pętli obwodu napięcie nie „ucieka”, tylko rozdziela się między źródła, odbiorniki i straty. Gdy myślisz o obwodzie jako o bilansie energii, łatwiej uniknąć przypadkowych znaków i błędnych założeń.
- Zawsze wybieraj jeden kierunek obiegu i trzymaj się go do końca.
- Nie pomijaj oporu wewnętrznego oraz strat na przewodach i złączach.
- W trudniejszym układzie rozpisz osobne oczka zamiast zgadywać wynik z jednego równania.
- W instalacjach PV sprawdzaj nie tylko napięcie modułów, ale też spadki na okablowaniu i zakres pracy falownika.
Jeśli po rozwiązaniu zadania bilans nadal się nie zgadza, nie szukam od razu „złego wzoru” - najpierw sprawdzam schemat, znaki i to, czy wszystkie elementy rzeczywiście leżą w tej samej pętli. To zwykle wystarcza, żeby wrócić do poprawnego wyniku.
