Prawidłowe podłączenie łącznika w puszce nie jest trudne, ale wymaga porządku i cierpliwości. W praktyce liczy się to, żeby faza trafiła na właściwy zacisk, neutralny i ochronny zostały połączone poza mechanizmem, a sama puszka nie została przeładowana przewodami. Poniżej pokazuję, jak podłączyć kable w puszce pod wyłącznik światła bez zgadywania i z uwzględnieniem typowych układów spotykanych w polskich domach.
Najpierw bezpieczeństwo, potem rozpoznanie przewodów i dopiero montaż
- Przed pracą wyłącz zasilanie odpowiedniego obwodu i sprawdź brak napięcia dwubiegunowym wskaźnikiem.
- W standardowym łączniku przez mechanizm przechodzi tylko przewód fazowy; neutralny i ochronny łączy się w puszce.
- W nowych instalacjach zwykle spotkasz kolory: brązowy, czarny lub szary dla L, niebieski dla N i żółto-zielony dla PE.
- Jeśli puszka jest płytka, montaż robi się ciasny. Głęboka puszka 60 mm daje wyraźnie więcej miejsca niż minimalne rozwiązania.
- Włącznik pojedynczy, podwójny i schodowy mają różne schematy, więc nie opieraj się wyłącznie na kolorach.
- Jeśli instalacja jest stara, przewody są źle opisane albo nie masz pewności co do układu, lepiej przerwać pracę i wezwać elektryka.
Co sprawdzić, zanim odkręcisz stary mechanizm
Z mojego doświadczenia najwięcej błędów zaczyna się nie przy samym podłączaniu, tylko pięć minut wcześniej, gdy ktoś zakłada, że „na pewno już nie ma prądu”. Ja zawsze zaczynam od wyłączenia właściwego bezpiecznika, a potem sprawdzam przewody dwubiegunowym wskaźnikiem napięcia. Taki tester jest po prostu pewniejszy niż prosty próbnik i daje realną odpowiedź, czy obwód jest martwy.
Warto też zrobić zdjęcie przed odłączeniem przewodów. W starszych instalacjach kolory bywają mylące, a w puszce potrafi być kilka żył, które na pierwszy rzut oka wyglądają identycznie. Jeśli przewodów jest dużo, oznacz je taśmą albo opisz, co było gdzie podłączone. To oszczędza czas przy składaniu i zmniejsza ryzyko pomyłki.
Przed montażem sprawdź jeszcze jedną rzecz: czy puszka ma dość miejsca. W nowoczesnych mechanizmach często przydaje się głębokość co najmniej 40 mm, ale przy większej liczbie przewodów wygodniejsze jest 60 mm. Ciasna puszka nie tylko utrudnia pracę, ale też zwiększa ryzyko uszkodzenia izolacji podczas wciskania mechanizmu.
Gdy ten etap jest zrobiony porządnie, samo podłączenie staje się dużo prostsze. Następny krok to rozpoznanie przewodów i zrozumienie, który z nich naprawdę ma iść na łącznik.
Jak rozpoznać przewody i zaciski wyłącznika

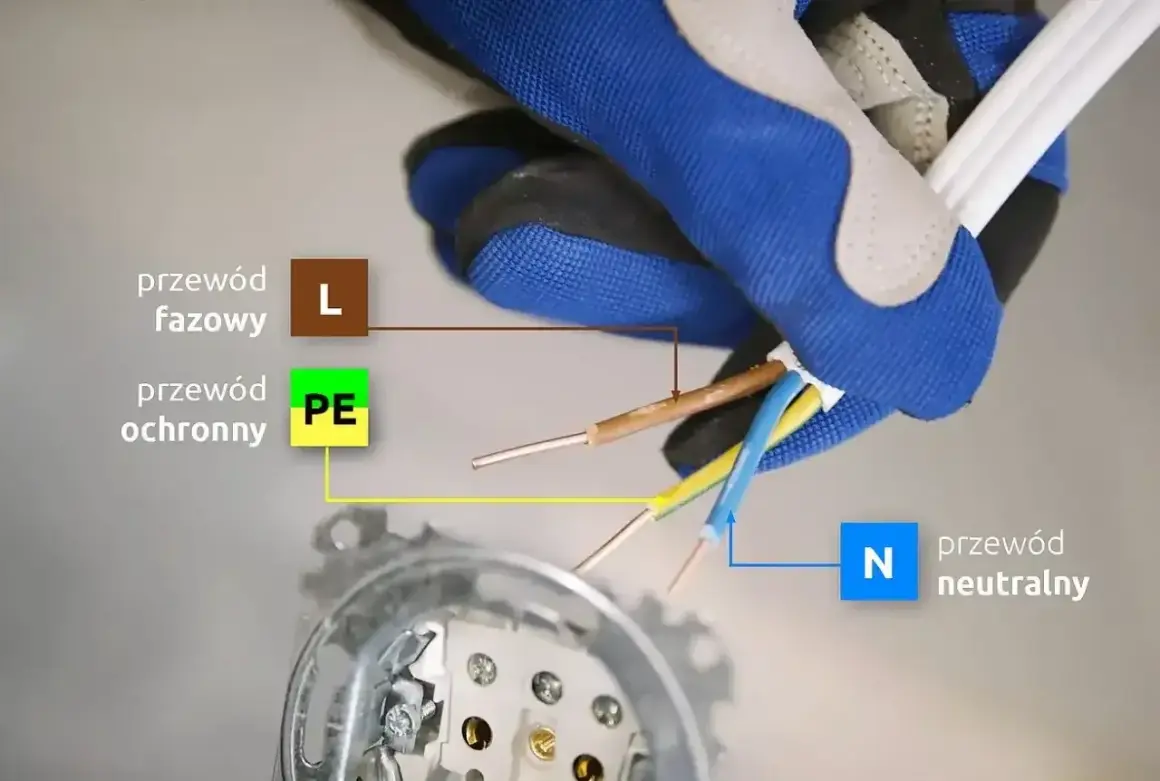

W zwykłym łączniku światła najważniejsze są trzy rzeczy: faza, powrót do lampy i przewody, które w ogóle nie powinny przechodzić przez mechanizm. W nowych instalacjach kolorystyka zwykle pomaga, ale nie zastępuje pomiaru. Brązowy, czarny lub szary przewód to najczęściej faza, niebieski oznacza neutralny, a żółto-zielony to ochronny.
| Przewód lub oznaczenie | Co oznacza zwykle | Co z nim zrobić przy łączniku |
|---|---|---|
| L, COM, wspólny | Stała faza zasilająca | Podłączyć do zacisku wejściowego mechanizmu |
| 1, L1, strzałka, wyjście | Przewód do lampy | Podłączyć do wyjścia łącznika |
| N | Neutralny | Połączyć w puszce z innymi neutralnymi, nie prowadzić przez zwykły łącznik |
| PE | Ochronny | Połączyć w puszce i dalej z oprawą, nie włączać do mechanizmu bez potrzeby |
W prostych mechanizmach jednobiegunowych na samym włączniku zwykle pracują tylko dwa przewody: zasilanie i przewód wychodzący do lampy. Neutralny i ochronny łączy się w puszce złączkami, najczęściej typu sprężynowego lub śrubowego. To ważne, bo łącznik ma przerywać fazę, a nie neutralny. Jeśli ktoś przerwie N zamiast L, lampa może działać, ale instalacja pozostaje niebezpieczna podczas wymiany źródła światła.
Jeśli mechanizm ma podświetlenie, moduł elektroniczny albo jest częścią inteligentnego sterowania, może wymagać dodatkowego przewodu neutralnego. Dlatego zawsze patrzę na oznaczenia producenta, a nie tylko na układ kolorów. Ten sam model obudowy może mieć różne schematy zależnie od wersji.
Jak wygląda poprawny schemat połączeń
Przy pojedynczym łączniku schemat jest prosty, ale trzeba zachować kolejność. Najpierw rozpoznaj, który przewód jest zasilaniem, a który idzie do lampy. Potem podłącz je do odpowiednich zacisków i dopiero na końcu ułóż przewody w puszce tak, żeby nic nie było naciągnięte ani zagięte pod ostrym kątem.
- Wprowadź przewód fazowy zasilający do zacisku L lub COM.
- Przewód wychodzący do lampy podłącz do zacisku wyjściowego, zwykle oznaczonego 1, L1 albo strzałką.

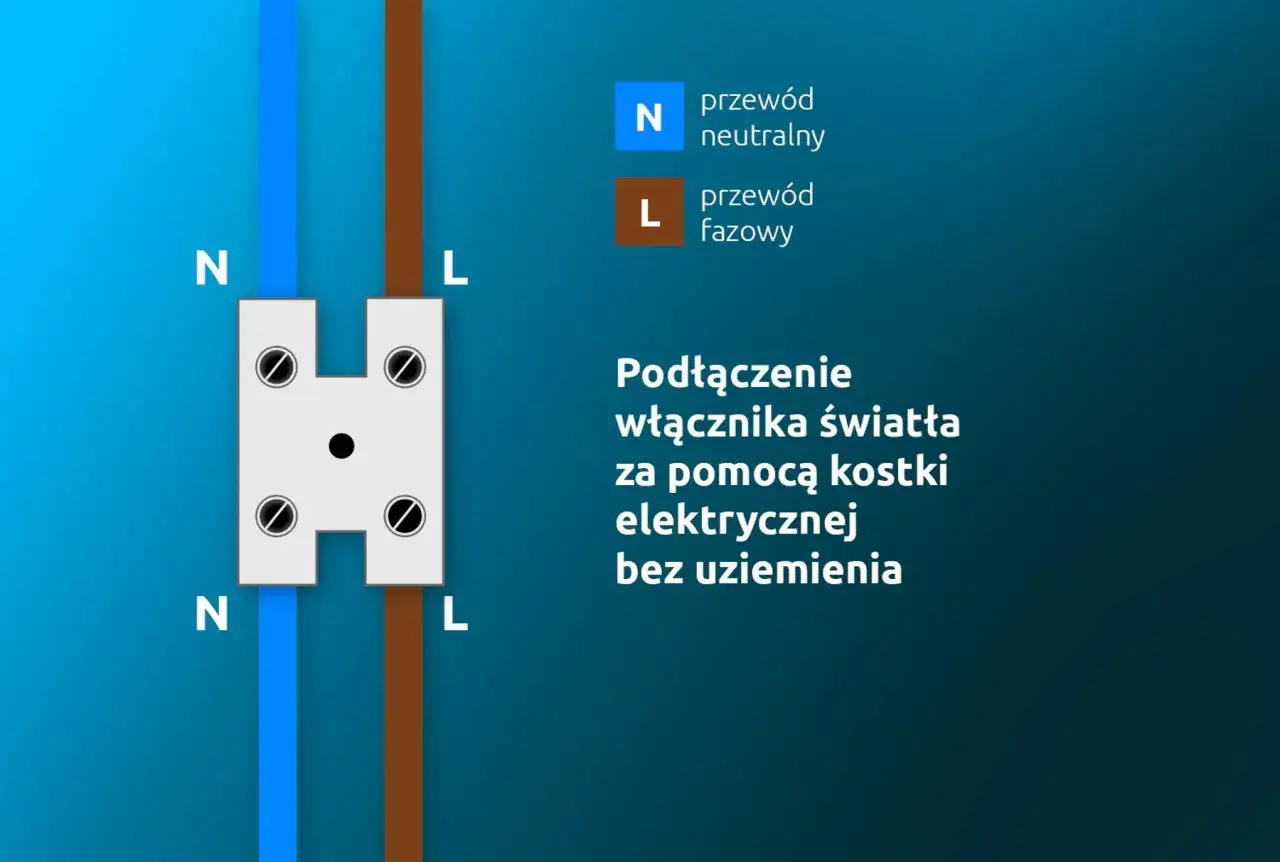

- Przewody neutralne połącz w puszce złączką, nie prowadź ich przez zwykły łącznik.
- Przewody ochronne PE połącz osobno, także poza mechanizmem.
- Sprawdź, czy żadna żyła miedziana nie wystaje poza zacisk i czy izolacja weszła pod odpowiednie mocowanie.
- Wsuń mechanizm do puszki bez zgniatania przewodów, a potem wypoziomuj go przed dokręceniem.
Przy docinaniu izolacji trzymaj się zaleceń producenta mechanizmu. W praktyce najczęściej schodzi się do kilku milimetrów odsłoniętej miedzi, tyle żeby żyła weszła w zacisk pewnie, ale bez nadmiaru gołego przewodu. Tu nie ma sensu improwizować. Zbyt krótko odizolowany przewód nie złapie dobrze, a zbyt długo odizolowany zwiększa ryzyko zwarcia.
Jeżeli w puszce widzisz tylko trzy żyły i jedna z nich wygląda na „wspólną”, a druga na „powrót”, to najczęściej masz klasyczny obwód z pojedynczym łącznikiem. Jeśli układ jest bardziej rozbudowany, przejdź do następnej sekcji, bo tam różnice robią się istotne.
Co się zmienia przy włączniku podwójnym albo schodowym
Tu zaczynają się pomyłki, bo wiele osób zakłada, że każdy łącznik działa tak samo. Nie działa. Podwójny włącznik steruje dwoma obwodami oświetlenia, a schodowy pozwala włączać światło z dwóch miejsc. W obu przypadkach rośnie liczba przewodów i znaczenie ma nie tylko kolor, ale też funkcja konkretnej żyły.
| Rodzaj łącznika | Typowy układ | Na co uważać |
|---|---|---|
| Pojedynczy | Jedna faza wejściowa i jedno wyjście do lampy | Neutralny i ochronny łączone poza mechanizmem |
| Podwójny | Jedno zasilanie wspólne i dwa wyjścia na różne sekcje światła | Nie pomylić dwóch powrotów do lampy |
| Schodowy | Układ sterowania z dwóch punktów, z przewodami korespondencyjnymi | Wymaga konkretnego schematu, a nie „podobnego” połączenia |
W łączniku schodowym najczęściej pojawiają się przewody korespondencyjne, czyli takie, które łączą dwa punkty sterowania między sobą. To nie jest miejsce na zgadywanie. Jeśli ktoś podłączy je jak w zwykłym włączniku, lampa może działać losowo albo wcale. W praktyce przy tych układach najlepiej trzymać się schematu producenta i własnych oznaczeń zrobionych przed demontażem.
Jeśli masz wątpliwość, czy to na pewno zwykły łącznik, a nie schodowy, zrób krok w tył i sprawdź rozkład przewodów w całym obwodzie. Jeden dodatkowy przewód w puszce potrafi całkowicie zmienić logikę podłączenia.
Najczęstsze błędy, które widzę w puszce
Największy problem zwykle nie polega na tym, że ktoś nie wie, gdzie wpiąć przewód. Problemem jest pośpiech i brak kontroli po drodze. Oto błędy, które pojawiają się najczęściej:
- przerywanie przewodu neutralnego zamiast fazowego;
- łączenie przewodów wyłącznie „po kolorach”, bez sprawdzenia miernikiem;
- zbyt krótkie odizolowanie żyły, przez co zacisk nie trzyma pewnie;
- zostawienie odsłoniętej miedzi poza zaciskiem;
- wciśnięcie zbyt wielu przewodów do zbyt płytkiej puszki;
- brak połączenia PE tam, gdzie powinno ono trafić do oprawy lub złączki;
- zgniecenie przewodu podczas wkładania mechanizmu do puszki.
Skutki bywają różne: od migotania LED-ów, przez buczenie i grzanie się łącznika, aż po wybicie zabezpieczenia. Najgorszy scenariusz to taki, w którym instalacja „działa”, ale przy wymianie żarówki albo późniejszym remoncie okazuje się niebezpieczna. Dlatego ja wolę poświęcić dodatkowe pięć minut na kontrolę niż później wracać do rozbierania ściany.
Jeśli widzisz stary osprzęt, złącza w złym stanie albo przewody w kruchej izolacji, nie próbuj ich ratować na siłę. Taki fragment instalacji zwykle wymaga już nie kosmetyki, tylko porządnego uporządkowania.
Jak sprawdzić montaż po włączeniu zasilania
Po złożeniu wszystkiego nie kończę pracy na samym kliknięciu klawisza. Najpierw przywracam zasilanie i testuję łącznik kilka razy z rzędu. Sprawdzam, czy światło zapala się natychmiast, czy nie ma migotania i czy mechanizm nie wydaje niepokojących dźwięków. Jeśli cokolwiek brzmi albo zachowuje się nienaturalnie, wracam do puszki i sprawdzam połączenia od nowa.
Zwracam też uwagę na trzy praktyczne sygnały ostrzegawcze:
- łącznik nagrzewa się szybciej niż reszta osprzętu;
- światło LED lekko żarzy się po wyłączeniu;
- bezpiecznik wybija zaraz po przełączeniu lub przy poruszaniu przewodami.
W przypadku LED-ów lekkie żarzenie czasem wynika z samego mechanizmu podświetlanego albo z cech zasilacza w lampie. Jeśli jednak zjawisko jest wyraźne, najpierw sprawdzam połączenia, a dopiero potem szukam rozwiązania w osprzęcie. Zwykle problemem nie jest „zła żarówka”, tylko nie do końca poprawny układ w puszce.
Na końcu upewnij się, że ramka siedzi równo, a klawisz pracuje lekko, bez ocierania o krawędź puszki. To mały detal, ale dobrze mówi o całym montażu.
Drobne przygotowania, które oszczędzają czas przy przyszłej modernizacji
Jeśli montujesz nowy łącznik przy okazji remontu, potraktuj to jako moment na przygotowanie instalacji pod przyszłe zmiany. Ja zostawiam w puszce odrobinę zapasu przewodu, porządkuję żyły złączkami i opisuję, który przewód jest którym. To banalne, ale po dwóch latach, gdy pojawia się pomysł na czujnik ruchu, inteligentne sterowanie albo prostą modernizację LED, ten porządek robi ogromną różnicę.
W domach, w których liczy się niskie zużycie energii, taki detal ma sens także praktyczny. Jeśli kiedyś zechcesz dołożyć automatykę oświetlenia, przyda się miejsce w puszce i przewód neutralny tam, gdzie producent będzie go wymagał. Właśnie dlatego głębsza puszka i dobrze ułożone przewody to nie luksus, tylko rozsądna decyzja na lata.
Jeżeli wszystko pasuje: zasilanie jest odcięte, przewody są rozpoznane, zaciski trzymają pewnie, a obwód działa poprawnie po testach, masz za sobą dobrze wykonane podłączenie. Gdy jednak w puszce pojawia się bałagan, stara izolacja albo niejednoznaczny układ żył, zatrzymuję się bez wahania i zlecam pracę elektrykowi. Przy instalacji 230 V to zwykle najlepszy ruch.
