W instalacjach samochodowych i prostych układach DC odpowiedź na pytanie, czy masa to plus czy minus, wydaje się prosta, ale w praktyce łatwo pomylić masę z uziemieniem albo z samym minusem akumulatora. W aucie, w radiu, w przetwornicy i w układzie fotowoltaicznym te pojęcia nie zawsze znaczą to samo, a od tej różnicy zależy, czy sprzęt zadziała, czy się uszkodzi. Poniżej rozbijam temat na konkretne przypadki, bez teoretycznego zadęcia, ale z detalami, które naprawdę pomagają przy podłączaniu przewodów i sprawdzaniu schematów.
Najważniejsze rzeczy do zapamiętania zanim cokolwiek podłączysz
- W większości współczesnych aut masa jest połączona z minusem akumulatora i z karoserią.
- Masa, uziemienie ochronne i 0 V w elektronice to powiązane, ale nie identyczne pojęcia.
- W starych pojazdach i niektórych specjalnych układach można spotkać dodatnią masę, więc nie wolno zgadywać.
- Najpewniej rozpoznasz punkt masowy przez schemat, pomiar multimetrem i kontrolę spadku napięcia pod obciążeniem.
- W fotowoltaice i zasilaniu awaryjnym biegunowość DC jest krytyczna, a sposób uziemienia zależy od konkretnego falownika i konstrukcji systemu.
Najkrótsza odpowiedź brzmi: w aucie masa zwykle jest minusem
W typowym samochodzie osobowym z instalacją 12 V masa jest po prostu punktem wspólnym, do którego podłączony jest minus akumulatora i metalowe nadwozie. Tak działa większość współczesnych aut, bo karoseria pełni funkcję przewodu powrotnego i upraszcza całą instalację: do wielu odbiorników trzeba doprowadzić tylko jeden przewód zasilający, a powrót odbywa się przez metalową konstrukcję. W praktyce oznacza to, że w takim układzie masa jest tym samym co minus, ale tylko w sensie instalacji pojazdu, nie jako uniwersalna definicja z elektryki.
Klasyczne pojazdy, pojedyncze maszyny specjalne i część starszych konstrukcji mogły mieć dodatnią masę. Nawet w autach elektrycznych i hybrydowych obwód 12 V zwykle nadal działa według tej samej logiki, a osobny układ wysokonapięciowy jest odseparowany. Dlatego ja nigdy nie zakładam biegunowości po samym wyglądzie auta, roczniku albo kolorze przewodów. Jeśli w grę wchodzi radio, wzmacniacz, ładowarka, przetwornica albo przeróbka instalacji, najpierw ustalam, jak producent zdefiniował masę, a dopiero potem podłączam przewody. To prowadzi naturalnie do rozróżnienia trzech pojęć, które często wrzuca się do jednego worka.
Masa, minus i uziemienie to nie to samo
Ja zawsze rozdzielam trzy rzeczy: minus zasilania, masę jako punkt odniesienia oraz uziemienie ochronne. W samochodzie te pojęcia często się spotykają, ale w elektronice i energetyce już niekoniecznie. Gdy tego nie rozdzielisz, łatwo pomylić przewód sygnałowy z przewodem zasilającym albo ochronnym.
| Pojęcie | Co oznacza w praktyce | Gdzie najczęściej występuje | Czy to zawsze minus? |
|---|---|---|---|
| Minus zasilania DC | Ujemny biegun źródła, np. akumulatora lub zasilacza | Akumulator 12 V, elektronika niskonapięciowa, ładowarki | Tak, w układzie DC |
| Masa robocza | Wspólny punkt odniesienia dla obwodu, często oznaczany jako GND | Płytki elektroniczne, radio, sterowniki, czujniki | Nie zawsze; bywa powiązana z minusem, ale nie musi być połączona z ziemią |
| Uziemienie ochronne | Połączenie z przewodem PE dla bezpieczeństwa użytkownika i obudowy | Sprzęt 230 V, falowniki, rozdzielnice, obudowy metalowe | Nie |
| Neutralny N | Przewód roboczy w instalacji AC, związany z pracą sieci | Instalacje domowe i przemysłowe AC | Nie |
| Masa analogowa i cyfrowa | Osobne punkty odniesienia dla sygnałów analogowych i cyfrowych | Układy pomiarowe, mikrokontrolery, audio | Nie, choć często łączone w jednym punkcie |
To rozróżnienie ma znaczenie zwłaszcza wtedy, gdy na jednej płytce masz część mocy, część sygnałową i ekranowanie. Wiele problemów z zakłóceniami nie wynika z „złego plusa”, tylko z tego, że masa sygnałowa została poprowadzona tak, jakby była przewodem zasilającym. Skoro to już jest uporządkowane, przechodzę do tego, jak znaleźć właściwy punkt masowy w praktyce.
Jak rozpoznać punkt masowy bez zgadywania
Najpierw patrzę w schemat, a dopiero potem na przewody. To najprostsza zasada, która oszczędza czas i sprzęt. Jeżeli schematu nie ma pod ręką, używam multimetru i sprawdzam, czy dany punkt ma rzeczywiście połączenie z minusem akumulatora albo z karoserią.
- Sprawdź schemat lub opis producenta. W nowoczesnych autach i urządzeniach punkt masowy bywa opisany jako GND, chassis, earth, AGND albo DGND, a każdy z tych skrótów może oznaczać coś trochę innego.
- Zmierz napięcie względem minusa akumulatora. Dobrze wykonany punkt masowy powinien pokazywać wartość bliską 0 V. Jeśli widzisz wyraźną różnicę, to znak, że połączenie jest słabe albo w ogóle nie jest masą.
- Sprawdź ciągłość przy wyłączonym zasilaniu. Test „bip” jest pomocny, ale nie traktuję go jako jedynego dowodu. Czasem pokazuje połączenie przez inne elementy układu, a nie bezpośredni styk masowy.
- Oceń spadek napięcia pod obciążeniem. Jeśli przy włączonym odbiorniku masa „siada” i pojawia się zauważalny spadek napięcia, połączenie wymaga poprawy. W praktyce właśnie to odróżnia dobry styk od takiego, który tylko wygląda dobrze.
- Nie ufaj wyłącznie kolorom przewodów. Czerwony zwykle bywa plusem, czarny często masą, ale to tylko zwyczaj, nie gwarancja. W wiązkach naprawianych po latach kolory potrafią już nie mówić nic pewnego.
Przy samochodzie zwracam też uwagę na punkt styku z karoserią: farba, korozja, luźna śruba albo zbyt mała powierzchnia kontaktu robią większą różnicę, niż wiele osób zakłada. Najbardziej praktyczny test jest prosty: jeśli połączenie masowe ma sens tylko „na sucho”, a pod obciążeniem zaczyna zawodzić, to nie jest dobry punkt masowy. Właśnie takie usterki prowadzą do najczęstszych błędów.
Najczęstsze błędy przy akumulatorze, radiu i elektronice pokładowej
W warsztacie najczęściej widzę nie tyle spektakularne awarie, ile drobne pomyłki, które wyglądają niegroźnie, a potem wywołują lawinę problemów. Poniższe zestawienie pokazuje, co zwykle idzie źle i dlaczego.
| Błąd | Co się dzieje | Lepsze podejście |
|---|---|---|
| Podłączenie minusa do pomalowanej lub zaśniedziałej blachy | Rośnie opór, urządzenie działa niestabilnie, pojawiają się restarty i zakłócenia | Oczyścić metal do gołej blachy i zabezpieczyć miejsce po montażu |
| Założenie, że każdy czarny przewód to masa | Można trafić w przewód sygnałowy albo sterujący i uszkodzić układ | Zawsze potwierdzić funkcję przewodu w schemacie lub pomiarem |
| Odwrócenie biegunów przy akumulatorze lub przetwornicy | Spalony bezpiecznik, uszkodzony kontroler, a czasem trwałe uszkodzenie elektroniki | Najpierw identyfikacja biegunów, potem dopiero podłączenie |
| Łączenie różnych mas w jednym przypadkowym punkcie | Zakłócenia audio, błędy czujników i dziwne wskazania sterowników | Prowadzić masę zgodnie ze schematem, często do wspólnego punktu gwiazdowego, czyli jednego centralnego miejsca połączenia |
| Zakładanie, że zabezpieczenie przed odwrotną polaryzacją „załatwi wszystko” | Układ może przetrwać pomyłkę, ale nie jest odporny na każdy błąd montażowy | Traktować zabezpieczenie jako ostatnią linię obrony, nie jako wymówkę do niedbałego montażu |

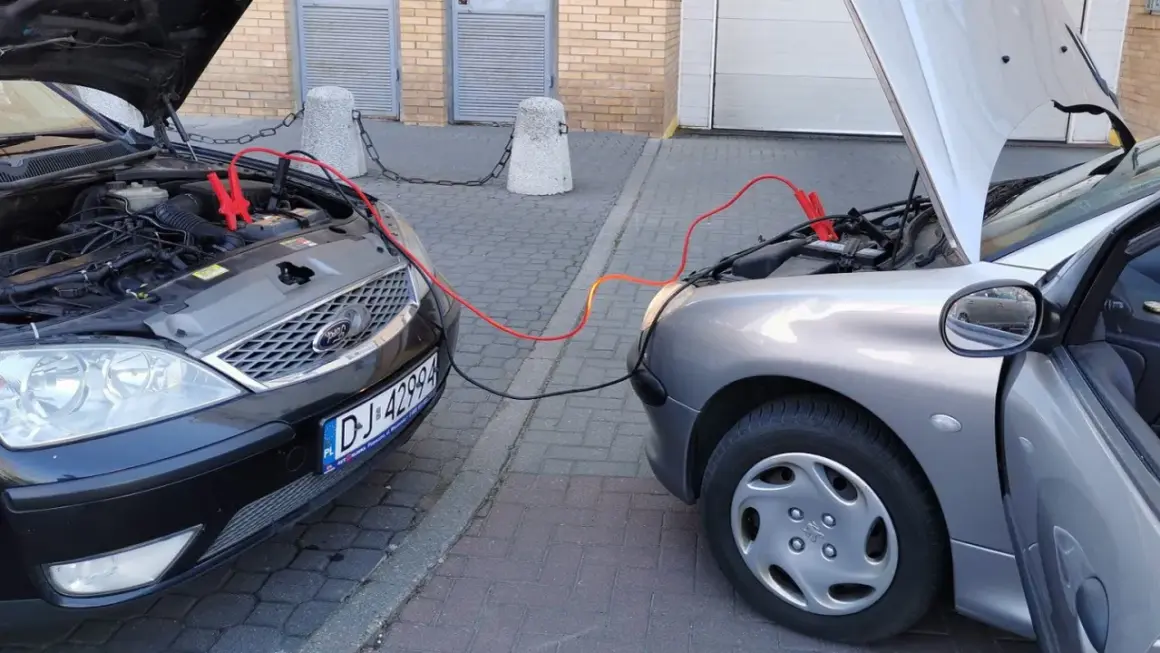

W samochodzie szczególnie ważna jest kolejność pracy przy kablach rozruchowych: dodatni biegun łączysz zgodnie z instrukcją producenta, a przewód ujemny najlepiej podpinasz do punktu masowego, a nie do samego bieguna rozładowanego akumulatora. Taka praktyka ogranicza iskrzenie w pobliżu baterii. Z tego samego powodu w elektronice nie wolno zakładać, że masa sygnałowa, masa mocy i obudowa metalowa zawsze mogą być połączone „gdziekolwiek”.
Dlaczego w fotowoltaice i zasilaniu awaryjnym trzeba patrzeć inaczej

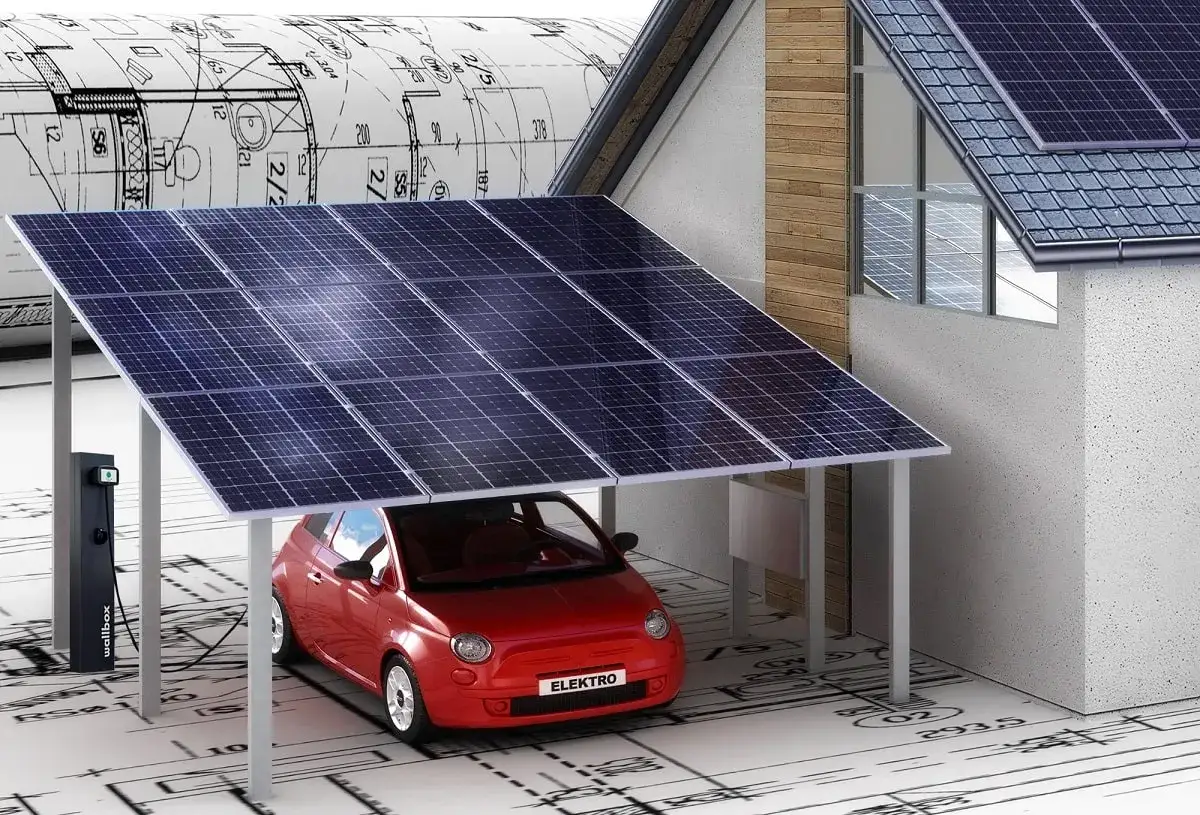

W systemach fotowoltaicznych i bateryjnych temat masy robi się bardziej złożony, bo pojawiają się jednocześnie przewody DC, uziemienie ochronne i elektronika sterująca, np. falownik, czyli urządzenie zamieniające prąd stały z paneli na prąd zmienny, oraz BMS, czyli układ zarządzania baterią. Tu nie wystarczy pytanie, czy masa jest plusem czy minusem. Trzeba jeszcze ustalić, czy dany układ pracuje jako system izolowany, czy z określonym punktem odniesienia do ziemi, oraz co zaleca producent konkretnego urządzenia.
Praktycznie oznacza to trzy rzeczy. Po pierwsze, biegunowość stringu PV, czyli szeregu połączonych modułów, ma znaczenie natychmiast - odwrócenie przewodów może uszkodzić kontroler ładowania, zabezpieczenia lub wejście falownika. Po drugie, ramy modułów i elementy metalowe zwykle uziemia się ochronnie, ale to nie oznacza automatycznego połączenia minusa paneli z ziemią. Po trzecie, w nowoczesnych falownikach i magazynach energii rozwiązania bywają różne: część układów pracuje z „pływającą” stroną DC, a inne wymagają konkretnego sposobu uziemienia zgodnego z instrukcją. W takich systemach improwizacja jest złą strategią.
Ja patrzę na instalację PV tak samo jak na instalację samochodową, tylko z większą dyscypliną: najpierw schemat, potem pomiar, dopiero na końcu montaż. Jeśli ktoś planuje podłączenie akumulatora do off-gridu, przetwornicy albo systemu awaryjnego, powinien pamiętać, że nawet drobny błąd polaryzacji potrafi kosztować znacznie więcej niż sama część. To prowadzi mnie do prostego zestawu zasad, które warto zapamiętać na stałe.
Masa działa jak punkt odniesienia, nie jak uniwersalna etykieta przewodu
Najbardziej użyteczna reguła, jaką stosuję, brzmi tak: nie zakładaj, że masa ma jedną uniwersalną definicję. W samochodzie zwykle będzie to minus i karoseria. W elektronice będzie to punkt odniesienia 0 V. W fotowoltaice i zasilaniu awaryjnym może to być jeszcze coś innego, zależnie od topologii układu i zaleceń producenta.
Jeżeli miałbym zostawić czytelnika z jedną praktyczną myślą, byłaby to ta: zanim podłączysz przewód, sprawdź trzy rzeczy - bieguny źródła, punkt masowy i sposób uziemienia całego systemu. Tylko tyle i aż tyle. Ten prosty nawyk zwykle wystarcza, żeby uniknąć zwarcia, błędu polaryzacji i większości problemów, które później wyglądałyby na „dziwną usterkę elektroniki”, a w rzeczywistości są tylko skutkiem złego podłączenia.
