Bezpieczne napięcie - czy 50V zawsze chroni? Poznaj fakty.

Bezpieczne napięcie nie jest jedną magiczną liczbą, tylko progiem, który trzeba czytać razem z warunkami pracy, rodzajem prądu i sposobem kontaktu z instalacją. To właśnie dlatego napięcie bezpieczne w suchym pomieszczeniu może wyglądać inaczej niż na zewnątrz, przy wilgoci albo w pobliżu fotowoltaiki. W tym tekście pokazuję, jakie wartości przyjmuje się w praktyce, dlaczego sama liczba na mierniku nie wystarcza i jak ocenić ryzyko bez niepotrzebnego uproszczenia.

Co naprawdę oznacza bezpieczne napięcie

Ja zawsze zaczynam od prostego rozróżnienia: napięcie jest tylko warunkiem, a nie całym zagrożeniem. O tym, czy człowiek dozna porażenia, decyduje przede wszystkim prąd przepływający przez ciało, czas kontaktu, droga przepływu i odporność skóry. Dlatego dwa układy o tej samej wartości napięcia mogą zachowywać się zupełnie inaczej w suchym pokoju, inaczej na zewnątrz po deszczu, a jeszcze inaczej przy pracy serwisowej w fotowoltaice.

W praktyce warto też odróżnić pojęcie techniczne od potocznego. W dokumentach i normach „niskie napięcie” nie oznacza automatycznie „bezpieczne dla dotyku”. To częsty skrót myślowy, który potrafi wprowadzić w błąd. Sam fakt, że zasilacz, bateria albo panel pracuje na niższym poziomie napięcia niż sieć 230 V, nie daje jeszcze pełnej ochrony. Gdy patrzę na instalację, pytam nie tylko „ile voltów?”, ale też „gdzie to działa, jak jest odseparowane i co stanie się przy awarii?”.

Gdy już to rozdzielimy, łatwiej zrozumieć, skąd biorą się konkretne progi dla różnych warunków i dlaczego w elektryce nie ma jednego numeru dobrego na wszystko.

Jakie wartości przyjmuje się w suchych, wilgotnych i mokrych warunkach

Jak podaje ZPE, przy ocenie bezpieczeństwa przyjmuje się różne granice zależnie od środowiska pracy. Najczęściej używa się trzech poziomów: warunki suche, wilgotne i mokre. To podejście jest praktyczne, bo wilgoć i woda mocno obniżają opór skóry, a więc zwiększają ryzyko porażenia nawet przy niższym napięciu.

To właśnie w tym zakresie najczęściej pojawiają się obwody SELV i PELV, czyli bardzo niskie napięcie z odpowiednio zaprojektowaną separacją lub z ochronnym połączeniem z ziemią. Dla mnie to ważne rozróżnienie, bo taki układ nie jest „magiczną tarczą”, ale sensowną metodą ograniczania ryzyka w konkretnych warunkach.

Warto zapamiętać jeszcze jedną rzecz: napięcie znamionowe nie mówi całej prawdy o realnym ryzyku. Wystarczy mokra skóra, brudne rękawice, niewłaściwy chwyt albo kontakt przez kilka sekund dłużej, żeby sytuacja wyglądała zupełnie inaczej niż na papierze. Tę różnicę najlepiej widać, gdy przejdziemy do tego, co dzieje się z prądem w ludzkim ciele.

Dlaczego sam volt nie mówi całej prawdy

Opór skóry jest jednym z głównych powodów, dla których ta sama wartość napięcia może być raz relatywnie łagodna, a raz wyraźnie niebezpieczna. Sucha skóra stawia większy opór, ale pot, wilgoć, otarcia albo mikrouszkodzenia gwałtownie ten opór zmniejszają. W praktyce oznacza to, że 24 V w warsztacie i 24 V na mokrej dłoni po pracy w ogrodzie to nie jest to samo zjawisko.

Prąd przemienny 50 Hz zwykle jest bardziej kłopotliwy dla układu nerwowego i serca niż prąd stały o porównywalnych warunkach kontaktu. Nie oznacza to, że DC jest „bezpieczne” - w obwodach stałoprądowych, zwłaszcza przy większej energii, problemem bywa również łuk elektryczny, który trudniej zgasić niż w obwodzie AC. Dlatego w instalacjach PV, bateriach i zasilaniu awaryjnym nie wolno patrzeć wyłącznie na samą wartość napięcia na etykiecie.

Tor przepływu prądu i czas kontaktu też robią dużą różnicę. Prąd przez jedną dłoń i drugą rękę lub przez dłoń i stopę jest groźniejszy niż dotknięcie elementu izolowanej dłonią przy zachowaniu dobrego odseparowania od ziemi. Im dłużej trwa kontakt, tym większa szansa, że organizm nie zdąży się sam uwolnić od źródła. Z tego powodu w praktyce nie lubię uproszczenia „to tylko kilka voltów” - ono pomija najważniejsze zmienne.

Ta logika wprost prowadzi do praktyki domowej i fotowoltaicznej, bo właśnie tam wiele osób najczęściej spotyka się z niższymi napięciami, które wcale nie są automatycznie neutralne.

Co to znaczy dla domu, ogrodu i fotowoltaiki

W domu najczęściej spotyka się obwody 12 V, 24 V albo 48 V, bo są wygodne w sterowaniu i bezpieczniejsze od sieci 230 V pod względem porażeniowym. To dobry wybór do oświetlenia meblowego, części automatyki, LED-ów ogrodowych czy niektórych systemów magazynowania energii. Ja patrzę na nie przychylnie, ale tylko pod jednym warunkiem: źródło musi być dobrze zaprojektowane, a przewody i obudowy muszą odpowiadać środowisku pracy.

• Oświetlenie 12/24 V sprawdza się tam, gdzie instalacja ma krótki zasięg i jest narażona na dotyk użytkownika.
• Systemy 48 V w magazynach energii są praktyczne, ale wciąż wymagają ostrożności, bo przy dużych prądach potrafią być niebezpieczne przy zwarciu.
• Panele fotowoltaiczne i stringi PV szybko przekraczają poziomy uznawane za bezpieczne dotykowo, zwłaszcza gdy moduły są połączone szeregowo.
• Falownik zmienia charakter energii, ale nie „kasuje” zagrożenia po stronie DC ani po stronie sieciowej AC.

W materiałach UDT dotyczących instalacji PV zwraca się uwagę, że przy ocenie systemu trzeba brać pod uwagę maksymalne napięcie po stronie DC, napięcie obwodu otwartego i wpływ temperatury. To ma znaczenie, bo panel w chłodny, słoneczny dzień może dawać wyższe napięcie niż w warunkach katalogowych. W praktyce oznacza to jedno: po odłączeniu strony AC nadal może występować niebezpieczne napięcie po stronie DC i tego nie wolno bagatelizować.

Dlatego w instalacjach PV nie myślę w kategoriach „czy panel ma niskie napięcie”, tylko „czy cały tor energii jest odseparowany, rozłączalny i możliwy do bezpiecznego serwisu”. Skoro wiemy już, gdzie ryzyko rośnie, pora przejść do sposobów ograniczania go w projekcie i obsłudze.

Jak ograniczam ryzyko, gdy projektuję albo używam instalacji

Najprostsza zasada brzmi: dobieram napięcie do środowiska, a nie do przyzwyczajenia. Jeśli układ ma pracować blisko wody, na zewnątrz albo w miejscu dostępnym dla osób bez doświadczenia, nie traktuję wyższego niskiego napięcia jako wygodnego skrótu. Wolę niższy poziom energii, separację galwaniczną i poprawnie dobrane zabezpieczenia niż pozornie „wystarczające” rozwiązanie bez marginesu.

1. Stosuję źródła SELV albo PELV, gdy zależy mi na niskim poziomie ryzyka dotykowego i sensownej separacji od sieci.
2. Dobieram obudowy i złącza do warunków, zwłaszcza na zewnątrz, gdzie wilgoć i kurz szybko pogarszają bezpieczeństwo.

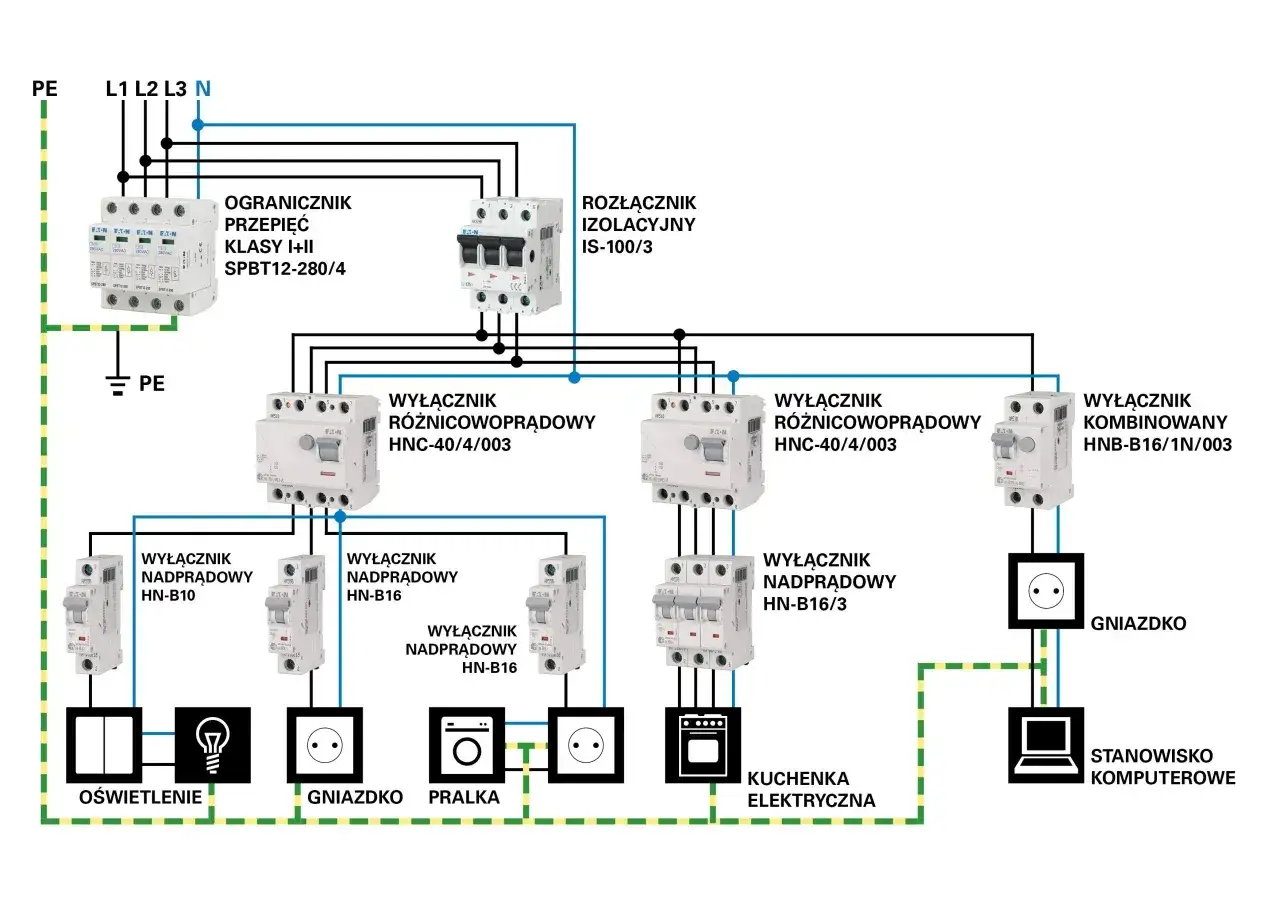

3. Nie rezygnuję z zabezpieczeń nadprądowych i różnicowoprądowych; wyłącznik 30 mA pomaga chronić ludzi, ale nie zastępuje rozsądnego projektu.
4. Nie pracuję na mokro i nie uznaję „chwilowego dotknięcia” za bezpieczne tylko dlatego, że napięcie wygląda nisko.
5. W fotowoltaice rozłączam zarówno stronę AC, jak i DC, a przed dotknięciem przewodów sprawdzam brak napięcia odpowiednim miernikiem.
6. Zakładam, że awaria może pojawić się w najgorszym możliwym momencie, więc projekt musi być bezpieczny również wtedy, gdy coś pójdzie nie tak.

W praktyce często powtarzam jedną rzecz inwestorom i użytkownikom: dobrze zaprojektowana instalacja ma być bezpieczna nie tylko „na papierze”, ale też wtedy, gdy ktoś otworzy szafkę, zmieni wilgotność otoczenia albo będzie serwisował układ po kilku latach eksploatacji. To właśnie w tych momentach najłatwiej popełnić błędy, które z pozoru niewiele zmieniają, a w rzeczywistości znacząco podnoszą ryzyko.

Jakie błędy najczęściej tworzą fałszywe poczucie bezpieczeństwa

Najbardziej zdradliwe jest mylenie pojęć. „Niskonapięciowe” nie znaczy automatycznie „bezpieczne dla człowieka”, a 12 V nie jest magicznym immunitetem na porażenie. W realnym środowisku nawet niższe napięcia potrafią sprawić problem, jeśli instalacja jest źle wykonana, źródło ma dużą wydajność prądową albo użytkownik pracuje w wilgoci.

• Ignorowanie wilgoci, kondensacji i potu, które obniżają opór skóry.
• Zakładanie, że 24 V albo 48 V jest zawsze nieszkodliwe.
• Zapominanie o stronie wejściowej zasilacza, falownika lub ładowarki, gdzie nadal może być 230 V.
• Dotykanie przewodów jedną ręką, a drugą opieranie się o metalową konstrukcję, co sprzyja przepływowi prądu przez tułów.
• Traktowanie wyłącznika różnicowoprądowego jak zastępstwa dla poprawnego projektu i izolacji.
• Pomijanie wpływu temperatury i długości stringu w fotowoltaice, przez co realne napięcie po stronie DC okazuje się wyższe niż oczekiwano.

Jest jeszcze jeden błąd, który widzę regularnie: przecenianie samej etykiety urządzenia i niedocenianie całego układu. Zasilacz, przewód, złącze, obudowa, miejsce montażu i sposób serwisu tworzą jeden system. Jeśli któryś element jest słabszy, całość przestaje być tak bezpieczna, jak sugeruje sama wartość napięcia. Dlatego na końcu zawsze patrzę na cały układ, a nie na pojedynczą liczbę.

Kiedy niskie napięcie nadal nie wystarcza do spokoju

Jeśli mam zostawić jedną praktyczną myśl, to brzmi ona tak: bezpieczeństwo nie wynika z samej liczby, tylko z całego sposobu zbudowania instalacji. W suchym miejscu, z izolowanym źródłem, poprawnie dobranymi przewodami i zabezpieczeniami 12 V, 24 V albo 48 V może być rozsądnym wyborem. W strefie mokrej, przy montażu zewnętrznym, przy panelach PV albo przy akumulatorach o dużej pojemności ta sama wartość już nie wystarcza, żeby uznać układ za bezpieczny.

Jeśli oceniasz urządzenie albo instalację dla domu, ogrodu czy fotowoltaiki, sprawdź trzy rzeczy: skąd bierze się napięcie, czy układ ma galwaniczną separację i czy po wyłączeniu naprawdę nie zostaje energia, która może porazić albo wywołać łuk. To prostsze niż analizowanie wszystkich norm, a jednocześnie znacznie bliższe temu, co realnie decyduje o bezpieczeństwie użytkownika.

Właśnie tak ja podchodzę do tematu: nie szukam jednej magicznej granicy, tylko sprawdzam, czy instalacja w danym miejscu i w danych warunkach naprawdę ogranicza ryzyko, czy tylko wygląda na „niskonapięciową”.
