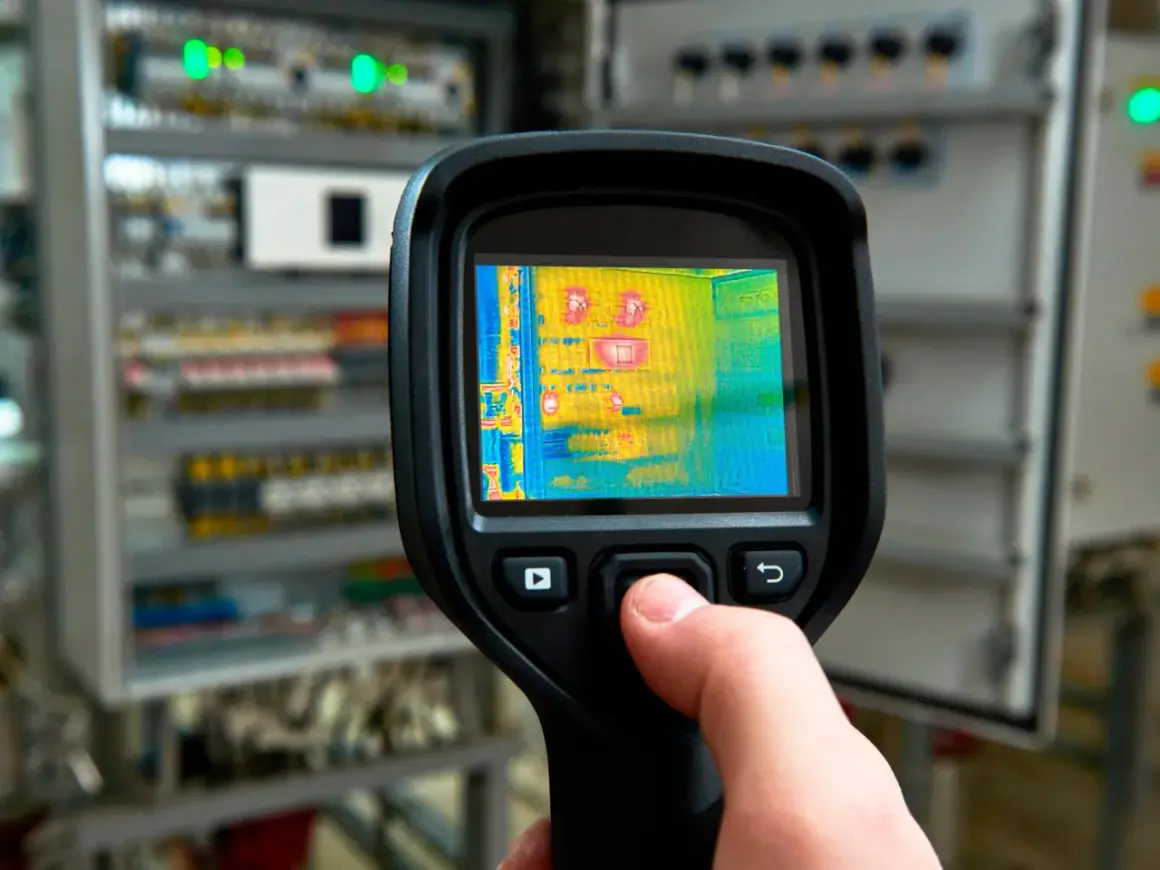

Stan określany potocznie jako termik rozwarty zwykle nie oznacza przypadkowej przerwy, tylko zadziałanie zabezpieczenia przeciążeniowego w obwodzie sterowania silnika. W praktyce silnik staje, cewka stycznika traci zasilanie, a układ daje sygnał, że trzeba sprawdzić przeciążenie, zanik fazy, zbyt długi rozruch albo błędną nastawę. Poniżej wyjaśniam, jak rozumieć ten stan, jak odróżnić go od zwykłej awarii przewodu i co robić, żeby problem nie wracał po każdym restarcie.
Najważniejsze informacje o otwartym styku termika
- W typowym przekaźniku przeciążeniowym styk 95-96 jest normalnie zamknięty i po zadziałaniu się rozwiera.
- Styk 97-98 zwykle służy do sygnalizacji alarmu albo wejścia PLC.
- Najczęstsze przyczyny to przeciążenie mechaniczne, zanik fazy, zbyt wysoka nastawa i ciężki rozruch.
- Sam reset bez diagnozy często kończy się ponownym wyzwoleniem.
- W instalacjach z pompami, wentylacją i automatyką PV problem zwykle leży po stronie obciążenia, nie samego aparatu.
Co oznacza otwarty styk termika w obwodzie sterowania
W elektryce przemysłowej chodzi najczęściej o przekaźnik przeciążeniowy silnika, a nie o bezpiecznik termiczny z urządzeń grzewczych. W klasycznym układzie taki aparat chroni silnik przez odcięcie zasilania cewki stycznika, więc kiedy zadziała, obwód sterowania zostaje przerwany, a napęd się zatrzymuje.
W środku pracuje bimetal, czyli zestaw dwóch metali o różnej rozszerzalności cieplnej. Im większy prąd i dłuższy czas obciążenia, tym silniej element się nagrzewa i wygina, a mechanizm szybciej rozłącza styk. To dlatego mówimy o zabezpieczeniu działającym w logice odwrotnie zależnej od prądu: im większe przeciążenie, tym krótszy czas do zadziałania.
| Stan | 95-96 | 97-98 | Co to oznacza dla układu |
|---|---|---|---|
| Spoczynek | zamknięty | otwarty | stycznik może dostać sygnał załączenia |
| Zadziałanie | otwarty | zamknięty | obwód sterowania jest przerwany, silnik staje |
| Test | jak po zadziałaniu | jak po zadziałaniu | sprawdzenie działania bez pracy napędu |
W praktyce 95-96 najczęściej siedzi szeregowo z cewką stycznika, a 97-98 wykorzystuje się do lampki alarmowej, przekaźnika sygnalizacyjnego albo wejścia sterownika. To ważne rozróżnienie, bo sam otwarty styk nie mówi jeszcze, czy winny jest aparat, czy tylko warunki pracy napędu. Właśnie dlatego warto najpierw spojrzeć na przyczyny, a dopiero potem na sam element.
Dlaczego zabezpieczenie przeciążeniowe się rozwarło
Najczęściej nie chodzi o jedną dużą awarię, tylko o sytuację, w której silnik pracuje ciężej niż powinien. W praktyce zadziałanie wywołują przeciążenie, zanik fazy, asymetria napięć, zbyt długi rozruch, a czasem po prostu źle ustawiony prąd zadziałania. Przy większym przeciążeniu relay reaguje szybciej, więc objaw bywa mylący: napęd nie zdąży wejść na obroty i już stoi.
| Sytuacja | Co zwykle ją powoduje | Co sprawdzić najpierw |
|---|---|---|
| Wyłącza się przy starcie | za ciężki rozruch, zablokowany rotor, za krótka klasa wyzwalania | obciążenie mechaniczne, czas rozruchu, klasę 10A, 10, 20 lub 30 |
| Wyłącza się po kilku minutach | przeciążenie, słabe chłodzenie, zużyte łożyska, tarcie | prąd faz, temperaturę obudowy, wentylator, stan mechaniki |
| Wyłącza się przy losowych warunkach | zanik fazy, luźny przewód, asymetria napięć | zaciski, bezpieczniki, zasilanie, przewody |
| Wyłącza się mimo małego obciążenia | zbyt niska nastawa albo uszkodzony element pomiarowy | porównać nastawę z prądem znamionowym silnika |
Przy doborze klasy wyzwalania warto pamiętać o prostym podziale: przy lekkim i normalnym rozruchu najczęściej spotyka się klasy 10A i 10, a przy cięższych startach 20 lub 30. Jeśli ta relacja jest źle dobrana, zabezpieczenie może działać poprawnie z technicznego punktu widzenia, ale nie będzie pasować do realnego profilu pracy maszyny.
Właśnie tutaj pojawia się najwięcej błędów interpretacyjnych: użytkownik widzi przerwę w obwodzie i od razu wymienia aparat, choć problem siedzi w napędzie albo mechanice. Następna sekcja pokazuje, jak to sprawdzić bez zgadywania.
Jak sprawdzić układ krok po kroku
Ja zawsze zaczynam od rozdzielenia dwóch pytań: czy zadziałał sam przekaźnik przeciążeniowy, czy tylko obwód sterowania ma przerwę gdzie indziej. Dopiero potem mierzę prąd, bo bez tego można bez końca szukać problemu w złym miejscu.
- Odłącz zasilanie i zabezpiecz układ przed przypadkowym załączeniem.
- Sprawdź wizualnie termik, stycznik, zaciski i przewody. Nadtopienia, przebarwienia i luźne śruby są częstym tropem.
- Po ostygnięciu spróbuj ręcznego resetu, ale tylko wtedy, gdy usunąłeś oczywistą przyczynę przeciążenia.
- Multimetrem sprawdź ciągłość 95-96 w stanie spoczynku. Jeśli układ ma sygnalizację 97-98, oceń też ten tor.
- Zmierz prąd roboczy każdej fazy cęgami prądowymi i porównaj go z tabliczką znamionową silnika.
- Jeśli zabezpieczenie wyzwala natychmiast po resecie, szukaj zablokowanego napędu, zaniku fazy albo zwarcia w obwodzie sterowania.
Nie mostkuj 95-96 na próbę i nie podnoś nastawy bez analizy prądu. To najprostsza droga do przegrzania silnika, szczególnie gdy napęd pracuje długo pod stałym obciążeniem.
W układach z pompami obiegowymi, wentylacją czy automatyką wspierającą instalacje PV taki test zwykle wystarcza, żeby od razu zawęzić problem do elektryki albo mechaniki. Gdy reset działa tylko na chwilę, czas przejść od diagnozy do decyzji, czy zabezpieczenie jeszcze nadaje się do pracy.
Kiedy reset wystarczy, a kiedy problem jest głębszy
Reset ma sens tylko wtedy, gdy zadziałał pojedynczy incydent i wiesz, dlaczego do niego doszło. Jeśli urządzenie wyzwala się regularnie, to nie jest „złośliwość termika”, tylko sygnał, że warunki pracy wyszły poza zakres, dla którego układ został dobrany.
| Sytuacja | Co zrobić | Komentarz praktyczny |
|---|---|---|
| Jednorazowe zadziałanie po długiej pracy | odstawić, ostudzić, skontrolować obciążenie, zresetować | często wystarczy chwilowy wzrost temperatury lub przeciążenie |
| Powtarzające się wyzwolenie przy starcie | sprawdzić klasę wyzwalania i czas rozruchu | to częsty objaw źle dobranej klasy albo ciężkiego rozruchu |
| Zadziałanie przy małym obciążeniu | zweryfikować nastawę i stan silnika | mogą zaniżać odczyt luźne połączenia lub błędna regulacja |
| Brak możliwości resetu | sprawdzić temperaturę, mechanikę i stan samego aparatu | jeśli element jest uszkodzony, wymiana bywa jedynym rozsądnym wyjściem |
W modelach z przełącznikiem A/H ustawienie H blokuje automatyczny powrót do pracy. To zwykle dobre rozwiązanie tam, gdzie restart napędu mógłby komuś zaszkodzić albo uruchomić maszynę w niekontrolowanym momencie. Automatyczny powrót ma sens tylko wtedy, gdy projekt układu rzeczywiście go przewiduje.
Jeśli po każdym resecie problem wraca, nie traktuję tego jako usterki samego przekaźnika, dopóki nie sprawdzę obciążenia i zasilania. Taki układ pracuje dalej na granicy, a to tylko przyspiesza awarie kolejnych elementów.
Jak ograniczyć powtarzanie się problemu w instalacjach i układach PV
W instalacjach domowych i przemysłowych związanych z energią, także tych współpracujących z fotowoltaiką, najbardziej kłopotliwe są nie same wyłączenia, ale ich powtarzalność. Zwykle pomaga kilka prostych działań: dobranie przekaźnika do prądu znamionowego silnika, sprawdzenie chłodzenia szafy, kontrola zacisków po sezonie grzewczym i okresowy pomiar prądów fazowych.
- Dobierz nastawę do tabliczki silnika, a nie do tego, co „zwykle działa”.
- Nie ignoruj temperatury otoczenia w szafie sterowniczej, bo przegrzany aparat szybciej traci margines pracy.
- Regularnie dokręcaj zaciski, zwłaszcza po pracach serwisowych i sezonowych rozruchach.
- Jeśli napęd startuje ciężko, rozważ zmianę klasy wyzwalania zamiast podkręcania prądu na siłę.
- W obiektach z pompami, wentylatorami i automatyką PV zapisuj, kiedy i w jakich warunkach dochodzi do zadziałania. To przyspiesza diagnozę bardziej niż przypadkowa wymiana elementów.
Na przykład w pompie obiegowej po długim postoju wirnik może ruszać ciężej, a to wygląda jak wada przekaźnika, choć przyczyna leży w mechanice lub w samym układzie napędowym. Dobrze dobrany aparat ma chronić silnik, a nie być „ostatnią deską ratunku” dla źle ustawionej instalacji.
Co sprawdzić, zanim wymienisz sam przekaźnik
Zanim uznasz aparat za uszkodzony, sprawdź trzy rzeczy: czy prąd nie przekracza nastawy, czy wszystkie fazy dochodzą prawidłowo i czy mechanika napędu nie stawia nadmiernego oporu. W praktyce to właśnie te trzy punkty najczęściej tłumaczą rozwarcie termicznego zabezpieczenia lepiej niż sama wymiana modułu.
- Prąd znamionowy silnika i aktualna nastawa.
- Stan przewodów, bezpieczników i zacisków sterowania.
- Wentylację, temperaturę oraz czas rozruchu.
- Obciążenie mechaniczne, łożyska i ewentualne zatarcia.
Jeśli po tej kontroli styk nadal pozostaje otwarty mimo poprawnych warunków pracy, wtedy sens ma wymiana lub głębsza diagnostyka samego aparatu. W większości przypadków jednak szybciej przywraca porządek nie nowy przekaźnik, tylko poprawa przyczyny, dla której stary musiał zadziałać.
