Element oporowy, czyli rezystor, wydaje się prosty, ale w praktyce decyduje o stabilności układu, ochronie innych części i jakości pomiaru. W tym artykule pokazuję, jak działa, jak odczytywać oznaczenia, jak dobrać typ do zadania i jak policzyć moc, żeby nic nie grzało się bardziej, niż powinno. Dorzucam też praktyczne wskazówki z obszaru elektroniki użytkowej, automatyki i układów spotykanych w energetyce oraz fotowoltaice.
Najważniejsze rzeczy, które warto sprawdzić przed doborem
- Opór ogranicza prąd, dzieli napięcie i ustawia punkt pracy tranzystorów, układów scalonych oraz czujników.
- Na klasycznych elementach przewlekanych oznaczenia czyta się z pasków kolorów, a w SMD najczęściej z kodu 3- lub 4-cyfrowego.
- Wartość nominalna to nie wszystko. Liczą się też tolerancja, moc znamionowa i współczynnik temperaturowy.
- Do prostych układów zwykle wystarcza dobór z zapasem mocy co najmniej 2x, a w cieple lub w zamkniętej obudowie lepiej 3x.
- W elektronice związanej z zasilaniem i PV szczególnie ważne są stabilność, odporność cieplna i miejsce montażu.
Do czego naprawdę służy element oporowy
W praktyce ja traktuję ten element nie jako bierny dodatek, tylko jako narzędzie do ustawiania prądu, napięcia i punktu pracy. Dzięki niemu układ nie tylko działa, ale działa przewidywalnie, co ma znaczenie zarówno w małej elektronice domowej, jak i w bardziej wymagających układach zasilających czy pomiarowych.
Najczęstsze zastosowania są bardzo konkretne:
- ograniczanie prądu - klasyczny przykład to dioda LED, która bez takiego ograniczenia szybko uległaby uszkodzeniu;
- dzielnik napięcia - dwa lub więcej elementów pozwalają uzyskać niższe, stabilne napięcie do pomiaru lub sterowania;
- przyciąganie i odciąganie stanu logicznego - w układach cyfrowych ustalają stan wejścia, gdy sygnał nie jest aktywny;
- pomiar prądu - niskoomowy bocznik zamienia prąd na mały spadek napięcia, który łatwo odczytać;
- rozładowanie kondensatorów - w zasilaczach i przetwornicach zapobiega pozostawaniu niebezpiecznego ładunku po wyłączeniu zasilania.
Ja szczególnie lubię patrzeć na ten element przez pryzmat funkcji bezpieczeństwa. W falownikach, przetwornicach, ładowarkach i układach monitoringu bywa niewielki, ale potrafi zadecydować o tym, czy układ pracuje stabilnie, czy zaczyna pływać od temperatury i zakłóceń. Kiedy wiem już, po co pracuje w obwodzie, łatwiej mi dobrać go poprawnie, a do tego służą oznaczenia.
Jak odczytać oznaczenia i nie pomylić wartości
W klasycznych elementach przewlekanych najczęściej spotykam paski kolorów, a w SMD nadruk liczbowy. Zasada jest prosta, ale tylko wtedy, gdy czyta się ją w odpowiednim kierunku i nie zgaduje na podstawie samego koloru obudowy. Według normy IEC 60062 oznaczenia mają być jednoznaczne, lecz stare, wyblakłe albo tanie zamienniki potrafią sprawić kłopot nawet osobie z doświadczeniem.
| Oznaczenie | Jak je czytam | Gdzie spotykam najczęściej |
|---|---|---|
| Paski 4 | Dwie cyfry znaczące, mnożnik i tolerancja | Klasyczne elementy przewlekane |
| Paski 5 | Trzy cyfry znaczące, mnożnik i tolerancja | Wersje dokładniejsze i bardziej stabilne |
| Paski 6 | Jak wyżej, plus współczynnik temperaturowy | Układy precyzyjne i pomiarowe |
| Kod 3-cyfrowy | Dwie cyfry znaczące i mnożnik, np. 103 = 10 kΩ | Małe elementy SMD |
| Kod 4-cyfrowy | Trzy cyfry znaczące i mnożnik, np. 1001 = 1 kΩ | Precyzyjne elementy SMD |
| EIA-96 | Kod dla elementów 1%, odczytywany z tabeli przypisanych wartości | Bardzo małe elementy SMD |

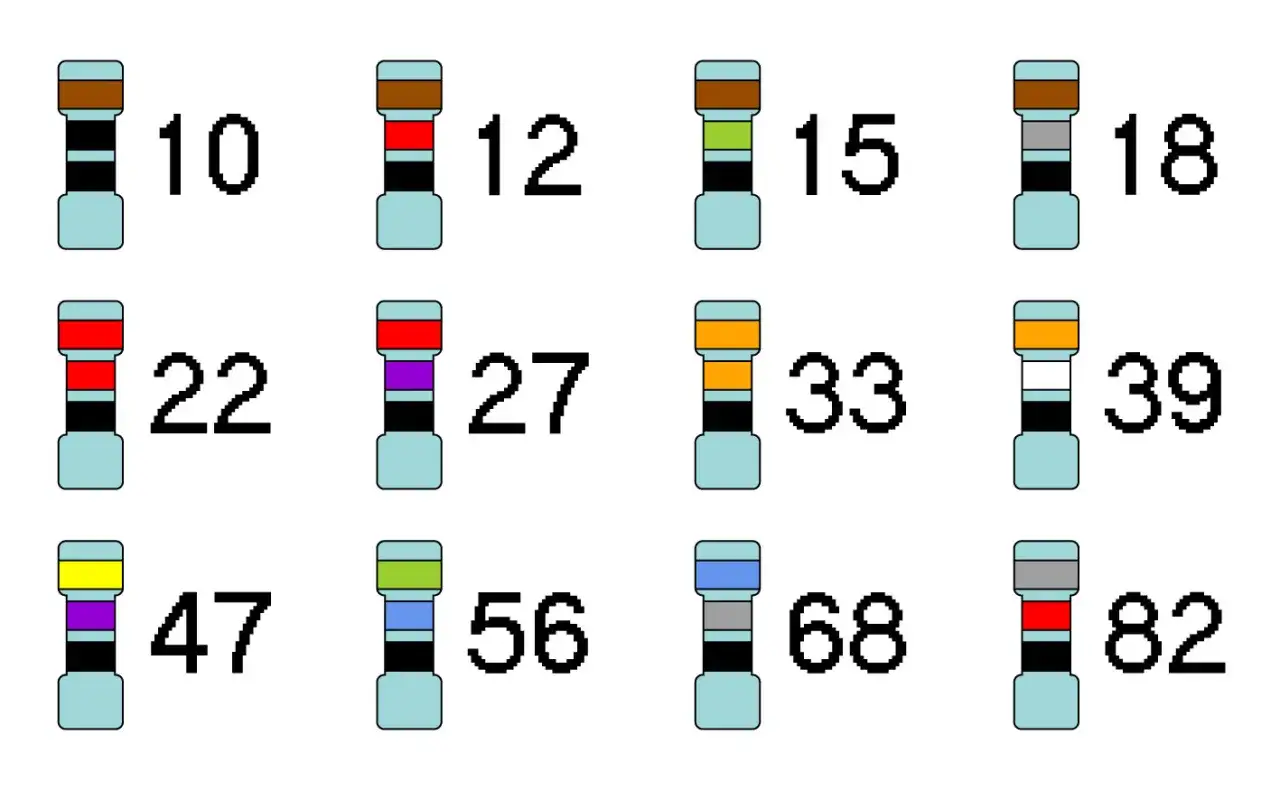

Ja zawsze zaczynam od strony, po której pasek tolerancji jest wyraźnie odseparowany albo ma kolor złoty lub srebrny. Jeśli kolor jest nieczytelny, nie zgaduję. Mierzę wartość multimetrem albo porównuję z dokumentacją płytki. Równie ważne są serie wartości, takie jak E12, E24 czy E96: im wyższy szereg, tym gęściej rozłożone wartości i większa przydatność w precyzyjnych układach.
W praktyce E12 wystarcza w prostszych zastosowaniach, E24 sprawdza się w większości projektów amatorskich i serwisowych, a E96 wybiera się tam, gdzie potrzebna jest większa dokładność, na przykład w dzielnikach pomiarowych. Kiedy oznaczenia mam już rozszyfrowane, mogę dobrać konkretny typ do zadania, a to często ważniejsze niż sama wartość nominalna.
Który typ wybrać do konkretnego projektu
Nie ma jednego uniwersalnego wyboru. Ja zawsze patrzę na to, czy ważniejsza jest precyzja, mały rozmiar, wysoka moc, czy odporność na temperaturę. Inny element wybieram do małego układu sterującego LED, a inny do obciążenia w obwodzie zasilania albo do pomiaru prądu po stronie mocy.
| Typ | Najlepsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Metalizowany | Układy analogowe, dzielniki, sprzęt pomiarowy | Niska tolerancja, dobra stabilność, mały szum | Zwykle droższy od najtańszych wersji grubo warstwowych |
| Grubo warstwowy SMD | Elektronika użytkowa, masowa produkcja PCB | Mały, tani, łatwy do montażu automatycznego | Większy dryft i szum niż w odmianach precyzyjnych |
| Drutowy mocy | Obciążenia, rezystory startowe, elementy rozładowujące | Duża moc i wysoka odporność cieplna | Większe gabaryty i możliwa indukcyjność |
| Bocznik pomiarowy | Pomiar prądu w zasilaczach, ładowarkach i sterownikach | Bardzo mały opór, sensowny spadek napięcia do pomiaru | Wymaga starannego montażu i przemyślenia strat mocy |
| Precyzyjny | Mostki pomiarowe, referencje, układy z małym błędem | Bardzo mała tolerancja i niski TCR | Nie ma sensu przepłacać za niego w prostych obwodach |

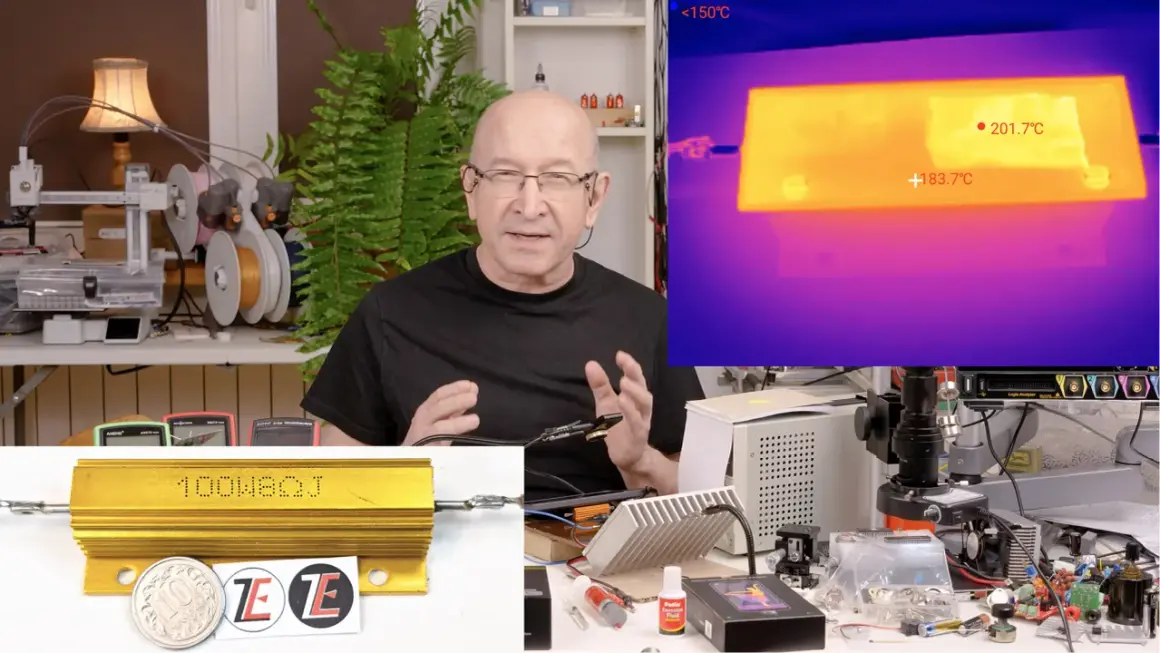

Do pracy w cieple, na przykład w pobliżu radiatora, przetwornicy albo w zamkniętej obudowie falownika, ja nie wybieram wariantu na styk. Lepiej od razu wziąć wersję o większym zapasie mocy i stabilniejszym zachowaniu temperaturowym. Dzięki temu układ nie tylko działa dziś, ale ma szansę działać tak samo za rok czy dwa. Skoro typ mam już wybrany, czas policzyć, ile naprawdę może się na nim odkładać ciepła.
Jak policzyć opór i moc, żeby układ nie grzał się za mocno
Tu nie ma miejsca na zgadywanie. Podstawowe zależności są proste: R = U / I, P = U² / R oraz P = I² × R. Wystarczy kilka liczb, żeby sprawdzić, czy element pracuje bezpiecznie, czy będzie zbyt gorący już po kilku minutach.
Połączenie szeregowe i równoległe
W połączeniu szeregowym opory się sumują: Rcałk. = R1 + R2 + R3. W połączeniu równoległym odwrotności się sumują, więc całkowita wartość spada. To praktyczne przy dzieleniu obciążenia albo uzyskiwaniu nietypowej wartości, której nie ma w sklepie.
Przeczytaj również: Ile trwa kurs na elektryka? Sprawdź, co wpływa na czas szkolenia
Przykłady z praktyki
| Przykład | Obliczenie | Wniosek |
|---|---|---|
| Dioda LED zasilana z 12 V | Spadek 2 V, prąd 10 mA, więc R = 10 V / 0,01 A = 1 kΩ; moc około 0,1 W |
Bieram 0,25 W, bo daje sensowny zapas |
| Rezystor upływowy w układzie 24 V | P = 24² / 100 000 = 0,00576 W |
0,125 W wystarczy z dużym marginesem |
| Bocznik 0,1 Ω przy 5 A | P = 5² × 0,1 = 2,5 W |
Minimum 5 W, a w cieple lepiej jeszcze więcej |
Ja przyjmuję prostą zasadę: jeśli układ pracuje normalnie, dobieram co najmniej 2x zapasu mocy względem obliczeń. Gdy element siedzi w wysokiej temperaturze, zamkniętej obudowie albo obok źródła ciepła, wolę 3x. W instalacjach związanych z zasilaniem i fotowoltaiką to szczególnie ważne, bo wewnątrz obudów temperatura potrafi znacząco przekraczać to, co widać na stole pomiarowym. Po policzeniu mocy zostają jeszcze błędy, które najłatwiej niszczą poprawny dobór.
Najczęstsze błędy, które kosztują czas albo spalony układ
- Za mała moc znamionowa - element działa przez chwilę, ale z czasem przegrzewa się, dryfuje albo po prostu się uszkadza.
- Odczyt od złej strony - szczególnie przy paskach kolorów łatwo pomylić kierunek i uzyskać wartość nie mającą nic wspólnego z rzeczywistością.
- Pomiar bez odłączenia od układu - inne ścieżki równoległe zaniżają wynik i sprawiają, że sprawny element wygląda na uszkodzony.
- Ignorowanie temperatury - opór zmienia się wraz z ciepłem, więc w pobliżu radiatorów, transformatorów i przetwornic trzeba zostawić zapas.
- Brak uwzględnienia impulsów - w zasilaczach i sterownikach krótkie piki obciążenia potrafią być groźniejsze niż wartość średnia.
- Zbyt ciasny montaż - brak odstępu od innych części utrudnia oddawanie ciepła i skraca żywotność całego obszaru płytki.
W praktyce właśnie tu najczęściej widzę problem: ktoś dobiera poprawną wartość na papierze, ale pomija warunki pracy. To błąd, który długo nie daje objawów, a potem wraca w postaci niestabilnej elektroniki, błędnych odczytów albo przegrzewania się fragmentu płytki. Dlatego przed zakupem sprawdzam jeszcze kilka parametrów, które w układach zasilających i pomiarowych robią różnicę większą, niż się wydaje.
Na co jeszcze patrzę w układach zasilających i pomiarowych
Jeśli element ma pracować w pobliżu falownika, przetwornicy, regulatora ładowania albo czujników monitorujących instalację, sama wartość oporu to za mało. Ja zawsze sprawdzam cztery rzeczy: tolerancję, współczynnik temperaturowy, moc oraz maksymalne napięcie pracy. To właśnie one decydują, czy układ zachowuje się stabilnie po miesiącach eksploatacji, a nie tylko podczas pierwszego uruchomienia.
- Tolerancja - im mniejsza, tym pewniejszy dzielnik napięcia i bardziej przewidywalny pomiar.
- TCR - współczynnik temperaturowy mówi, jak bardzo zmienia się wartość wraz z temperaturą; w układach precyzyjnych to bardzo ważne.
- Obudowa i technologia - SMD oszczędza miejsce, a przewlekane wersje są wygodniejsze przy serwisie i większych mocach.
- Odporność impulsowa - przy zasilaczach impulsowych i układach z przepięciami liczy się bardziej, niż sugeruje sam opis katalogowy.
- Warunki pracy - w szczelnej obudowie, przy radiatorze albo w nasłonecznionej skrzynce warto zostawić większy margines niż wynika z samej tabeli parametrów.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: dobry dobór to nie tylko poprawna wartość, ale też właściwa technologia, sensowna moc i zapas bezpieczeństwa. Dzięki temu układ działa stabilnie, nie przegrzewa się i nie wymaga ciągłych poprawek, a to w elektronice i energetyce ma większe znaczenie niż najładniej wyglądające oznaczenie na obudowie.
