Długość fali to jeden z tych parametrów, które od razu pokazują, jak zachowuje się sygnał w radiu, kablu, świetle i instalacjach fotowoltaicznych. Najprostszy wzór na długość fali sprowadza się do relacji między prędkością rozchodzenia a częstotliwością, ale w praktyce ważne są też jednostki, rodzaj ośrodka i to, czy liczysz falę w próżni, powietrzu czy w przewodzie. Poniżej rozkładam temat na proste kroki i pokazuję, gdzie ten wzór naprawdę przydaje się w elektryce.
Najkrócej mówiąc, długość fali wynika z prędkości i częstotliwości
- Podstawowa zależność to λ = v / f, a dla fali elektromagnetycznej w próżni λ = c / f.
- Im wyższa częstotliwość, tym krótsza długość fali.
- W kablach i innych materiałach liczy się nie tylko częstotliwość, ale też prędkość propagacji sygnału.
- W praktyce elektrycznej ten parametr jest ważny przy antenach, liniach transmisyjnych, łączności bezprzewodowej i fotowoltaice.
- Najczęstszy błąd to mieszanie jednostek i używanie prędkości światła tam, gdzie sygnał biegnie wolniej.

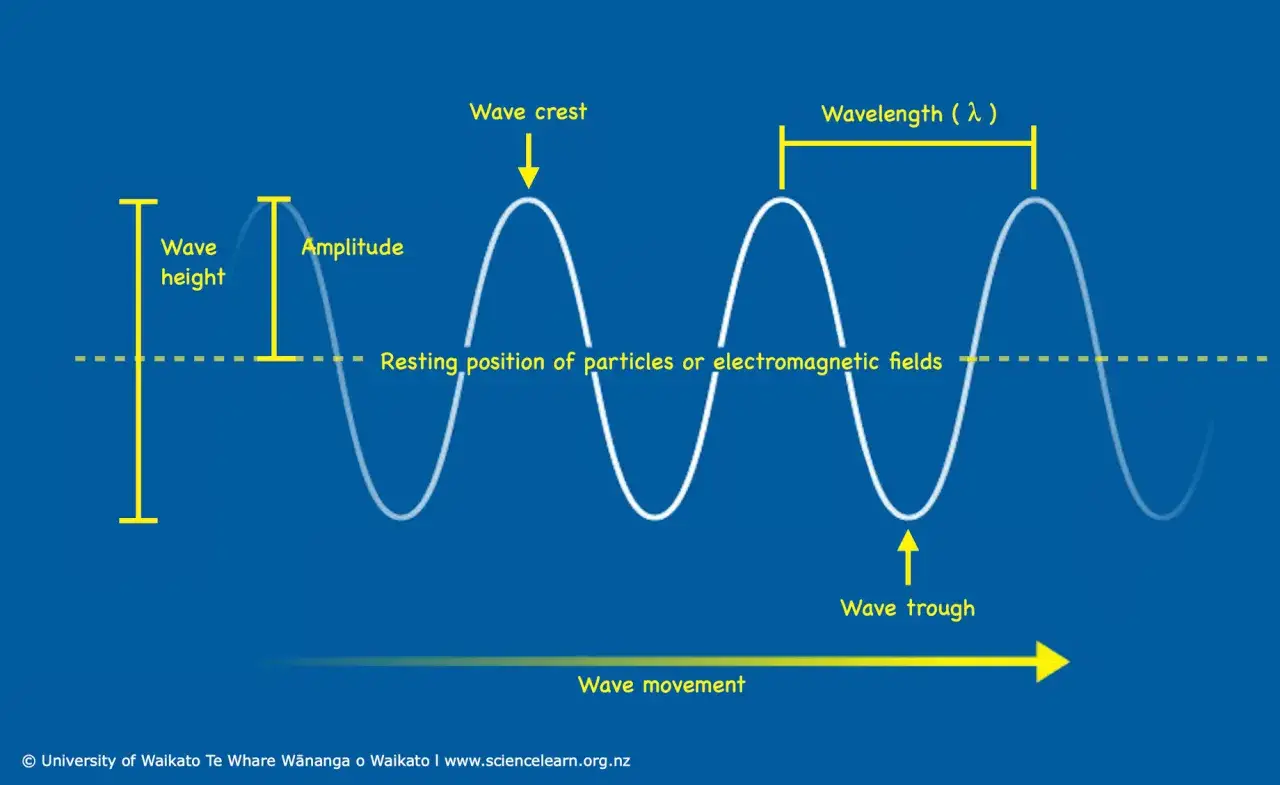

Najprostszy wzór na długość fali i znaczenie symboli
Podstawowy zapis to λ = v / f, gdzie λ oznacza długość fali, v to prędkość rozchodzenia, a f to częstotliwość. Jeśli mówimy o fali elektromagnetycznej w próżni, w miejsce v wstawia się prędkość światła c, więc dostajemy λ = c / f. Ja zawsze zaczynam od sprawdzenia, w jakim ośrodku biegnie sygnał, bo od tego zależy, czy liczę „po próżni”, czy już po kablu albo w innym materiale.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| λ | długość fali | m |
| v | prędkość rozchodzenia fali | m/s |
| f | częstotliwość | Hz |
Jeśli znasz okres T zamiast częstotliwości, możesz też skorzystać z zależności λ = v · T. Najważniejsza intuicja jest prosta: im wyższa częstotliwość, tym krótsza fala. W następnym kroku pokażę to na liczbach, bo dopiero wtedy widać, jak bardzo zmieniają się wyniki przy radio, Wi-Fi i świetle.
Jak policzyć długość fali krok po kroku
Ja liczę to zawsze w trzech ruchach: najpierw zamieniam częstotliwość na herce, potem dobieram właściwą prędkość rozchodzenia, a na końcu dzielę v przez f. Brzmi banalnie, ale większość błędów pojawia się właśnie przy pierwszym albo drugim kroku.
| Przypadek | Dane wejściowe | Obliczenie | Wynik |
|---|---|---|---|
| Radio 100 MHz w próżni | v ≈ 3 × 108 m/s, f = 100 000 000 Hz | λ = v / f | około 3 m |
| Wi-Fi 2,4 GHz w próżni | v ≈ 3 × 108 m/s, f = 2 400 000 000 Hz | λ = v / f | około 12,5 cm |
| 100 MHz w kablu o współczynniku skrócenia 0,66 | v ≈ 0,66c | λ = (0,66c) / f | około 1,98 m |
| Światło czerwone 600 THz | v ≈ 3 × 108 m/s, f = 600 000 000 000 000 Hz | λ = v / f | około 500 nm |
Widać tu od razu dwie rzeczy. Po pierwsze, ta sama częstotliwość daje inną długość fali w zależności od ośrodka. Po drugie, przy bardzo wysokich częstotliwościach wynik szybko spada do centymetrów albo nanometrów, więc fizyczna długość elementów zaczyna mieć znaczenie konstrukcyjne. To właśnie dlatego przechodzę dalej do wpływu medium i przewodu.
Co zmienia wynik w kablu, powietrzu i w szkle
W próżni i w powietrzu można zwykle przyjąć prędkość bliską c, ale w kablu sygnał biegnie wolniej. To oznacza krótszą falę w materiale, a więc także inną długość elementów, które projektuje się pod rezonans, dopasowanie albo tłumienie odbić.
- Powietrze i próżnia dają wynik najbliższy wzorowi z podręcznika, więc to najprostszy punkt odniesienia.
- Kabel koncentryczny skraca falę, bo dielektryk spowalnia propagację. W praktyce często używa się współczynnika skrócenia, czyli informacji, jaką część prędkości światła osiąga sygnał.
- Szkło i włókno optyczne jeszcze mocniej zmieniają prędkość, dlatego optyka i elektronika światłowodowa liczą się trochę inaczej niż radio.
- Sieć 50 Hz pokazuje skalę problemu. W próżni długość fali to około 6000 km, więc w zwykłych instalacjach niskiej częstotliwości ten parametr rzadko jest krytyczny, ale przy RF i mikrofali zaczyna być fundamentalny.
Najczęstszy błąd? Podstawienie c do obliczeń dla kabla albo mieszanie metrów z centymetrami i MHz z Hz. Jeśli częstotliwość jest podana w megahercach, a prędkość w metrach na sekundę, wynik bardzo łatwo ucieka o kilka rzędów wielkości. Po tej korekcie logicznie przechodzę do zastosowań, bo tam widać, po co ten wzór naprawdę się przydaje.
Dlaczego ta zależność ma znaczenie w elektryce i fotowoltaice
W elektryce to nie jest sucha teoria. Przy antenach, liniach transmisyjnych i układach wysokiej częstotliwości długość fali decyduje o rezonansie, dopasowaniu i odbiciach sygnału. Dla przykładu, sygnał 2,4 GHz ma w próżni długość fali około 12,5 cm, więc ćwierć fali to zaledwie 3,1 cm. Taka skala od razu pokazuje, dlaczego przy Wi-Fi, łączności radiowej czy pomiarach RF każdy centymetr potrafi mieć znaczenie.

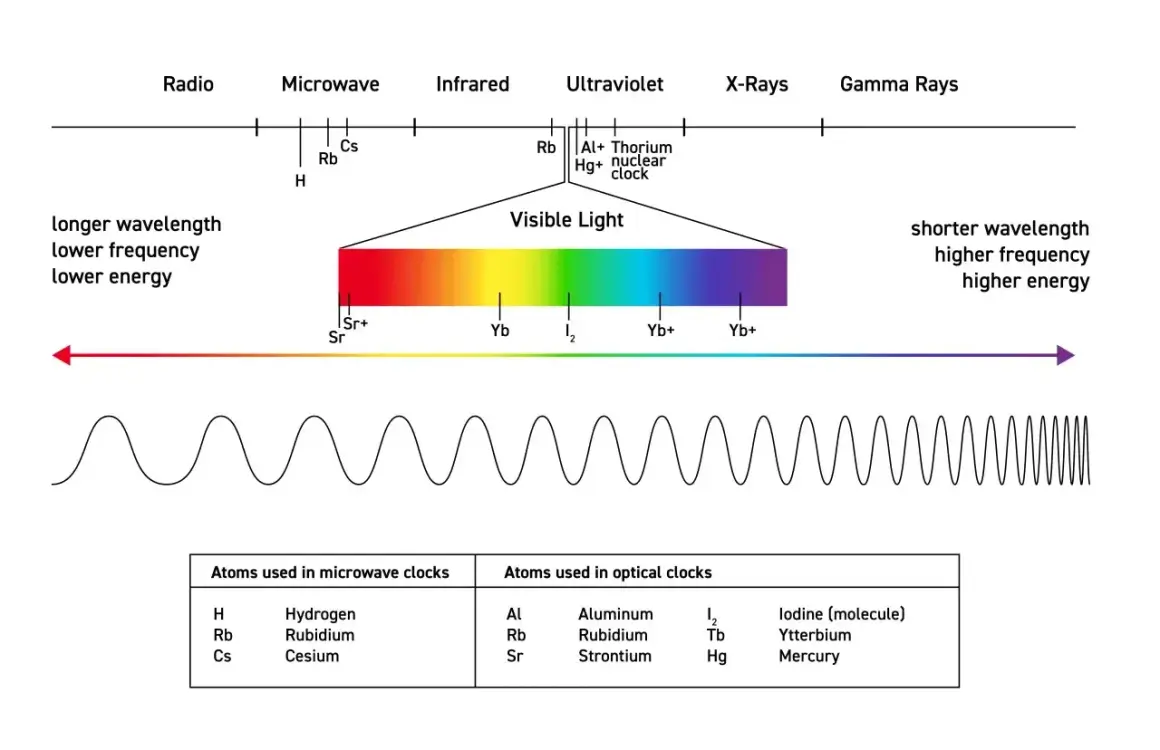

W fotowoltaice punkt ciężkości przesuwa się na widmo światła. Jak podaje Departament Energii USA, skuteczność ogniwa zależy między innymi od długości fali padającego światła i właściwości materiału półprzewodnikowego. W praktyce oznacza to, że panel nie zamienia całego promieniowania w prąd z taką samą łatwością. Krzem dobrze wykorzystuje część światła widzialnego i bliskiej podczerwieni, ale inne zakresy są słabiej absorbujące albo po prostu przechodzą przez materiał.
To ważne również z biznesowego punktu widzenia. Jeśli ktoś patrzy tylko na moc nominalną panelu, a nie rozumie, jak działa spektrum promieniowania, łatwo przeceni wpływ jednego parametru i niedoszacować roli montażu, temperatury, zacienienia czy samej technologii ogniwa. Właśnie dlatego długość fali jest przydatna nie tylko w laboratorium, ale też przy ocenie sensu inwestycji w PV.
Po tej stronie tematu zostaje już tylko jedno pytanie: jak nie pomylić teorii z praktyką, kiedy samemu liczysz albo czytasz specyfikację urządzenia.
Co z tego wynika przy doborze anten, kabli i modułów PV
- Zawsze zapisuję jednostki obok każdej liczby, bo to najszybciej wyłapuje błędne podstawienia.
- Jeśli sygnał idzie przez kabel albo inny dielektryk, sprawdzam współczynnik skrócenia zamiast zakładać prędkość światła.
- Przy antenach patrzę na długość fali, zanim wybiorę fizyczny wymiar elementu promieniującego.
- W PV analizuję nie tylko moc panelu, ale też to, jakie zakresy widma materiał potrafi sensownie wykorzystać.
- Jeśli wynik wychodzi „absurdalnie duży”, zwykle problem leży w jednostkach, a nie w samym wzorze.
