Odporność na wodę w elektronice bywa myląca, bo jeden symbol potrafi powiedzieć bardzo dużo, ale tylko wtedy, gdy rozumie się jego zakres. Klasa IPX5 oznacza ochronę przed strumieniem wody kierowanym z różnych stron, ale nie przed zanurzeniem ani automatycznie przed pyłem. W praktyce ma to znaczenie przy lampach ogrodowych, czujnikach, osprzęcie zewnętrznym i elementach instalacji PV, które pracują poza suchym pomieszczeniem.
Co warto zapamiętać o odporności na strumień wody
- Poziom 5 chroni przed wodą podawaną z dyszy, a nie przed zanurzeniem.
- Litera X oznacza brak deklaracji ochrony przed pyłem, nie „zero ochrony”.
- W testach liczą się konkretne parametry: średnica dyszy, przepływ, odległość i czas.
- Ta klasa bywa wystarczająca dla osprzętu zewnętrznego, ale przy instalacjach mocno narażonych na pogodę często warto szukać wyższego poziomu.
- O wyniku decydują też uszczelki, dławiki kablowe i poprawny montaż.
Co oznacza klasa IPX5 i jak wygląda test
W standardzie IEC 60529 poziom 5 odnosi się do ochrony przed wodą podawaną z dyszy pod ciśnieniem z dowolnego kierunku. Patrzę na to praktycznie: jeśli urządzenie ma wytrzymać deszcz nawiewany wiatrem, oprysk z węża albo mycie z pewnego dystansu, to właśnie taki zapis ma znaczenie. Nie mówi on jednak nic o zanurzeniu ani o pyłoodporności.
| Parametr testu | Typowa wartość | Dlaczego to ważne |
|---|---|---|
| Średnica dyszy | 6,3 mm | Ujednolica siłę i kształt strumienia. |
| Przepływ wody | 12,5 l/min ±5% | Określa, jak intensywny jest strumień. |
| Odległość od próbki | 2,5-3 m | Symuluje realną ekspozycję na wodę z zewnątrz. |
| Czas badania | 1 min/m², minimum 3 min | Zapobiega zbyt krótkiemu, „na papierze” testowi. |
| Kryterium zaliczenia | Brak szkodliwego wnikania wody | Liczy się praktyczny efekt, a nie sam wygląd obudowy. |
To ważne rozróżnienie. Urządzenie może dobrze znieść strumień wody, a mimo to nie poradzić sobie z długim kontaktem z wilgocią, basenem, kałużą czy myjką ciśnieniową ustawioną zbyt blisko. Sama klasa nie załatwia więc całej historii.
Jak czytać oznaczenie i kiedy litera X ma znaczenie
Litera X nie oznacza braku ochrony, tylko brak deklaracji dla części dotyczącej ciał stałych. Innymi słowy, producent mówi: „woda została sprawdzona, pył nie jest opisany w tym oznaczeniu”. To szczególnie ważne przy osprzęcie kupowanym do ogrodu, na elewację albo do szafek technicznych, gdzie kurz i pył potrafią być równie problematyczne jak deszcz.
| Oznaczenie | Co jest sprawdzane | Co z tego wynika w praktyce |
|---|---|---|
| IPX4 | Bryzgi i zachlapania | Wystarcza przy lekkim deszczu i codziennym kontakcie z wodą. |
| Poziom 5 | Strumień wody z dyszy | Lepszy wybór do mycia z dystansu i ekspozycji na mocniejszy deszcz. |
| Poziom 6 | Silniejszy strumień wody | Bezpieczniejszy zapas przy bardziej wymagających warunkach. |
| IP65 | Pył oraz strumień wody | Często lepsza opcja do obudów zewnętrznych. |
| IP67 | Pył oraz zanurzenie testowe | Przydaje się tam, gdzie może dojść do krótkiego kontaktu z wodą stojącą. |
W instalacjach elektrycznych i fotowoltaicznych ten detal bywa decydujący. Jeśli obudowa stoi na dachu, przy elewacji albo w pobliżu miejsca, gdzie zbiera się kurz i woda, sam poziom 5 nie zawsze wystarczy. Wtedy szukałbym raczej pełnej ochrony przed pyłem albo wyższej odporności na wodę.
Gdzie taki poziom ochrony ma sens w elektryce i fotowoltaice
W praktyce ten poziom ochrony sprawdza się w urządzeniach, które są narażone na deszcz, przypadkowe zachlapanie albo okresowe mycie, ale nie pracują w warunkach ciągłego zalewania. Dobrze pasuje do zewnętrznych czujników, lamp, paneli sterowania w ogrodzie, prostych modułów automatyki, a także części osprzętu pomocniczego przy instalacjach PV.
- Obudowy czujników i sterowników na elewacji - zwykle wystarczą, jeśli nie są poddawane bezpośredniemu zalewaniu.
- Oświetlenie zewnętrzne - to typowy przypadek, bo deszcz i spryskiwanie z dystansu są realne, ale zanurzenie nie.
- Elementy monitoringu przy instalacji PV - przydają się tam, gdzie liczy się odporność na pogodę, a nie kontakt z wodą stojącą.

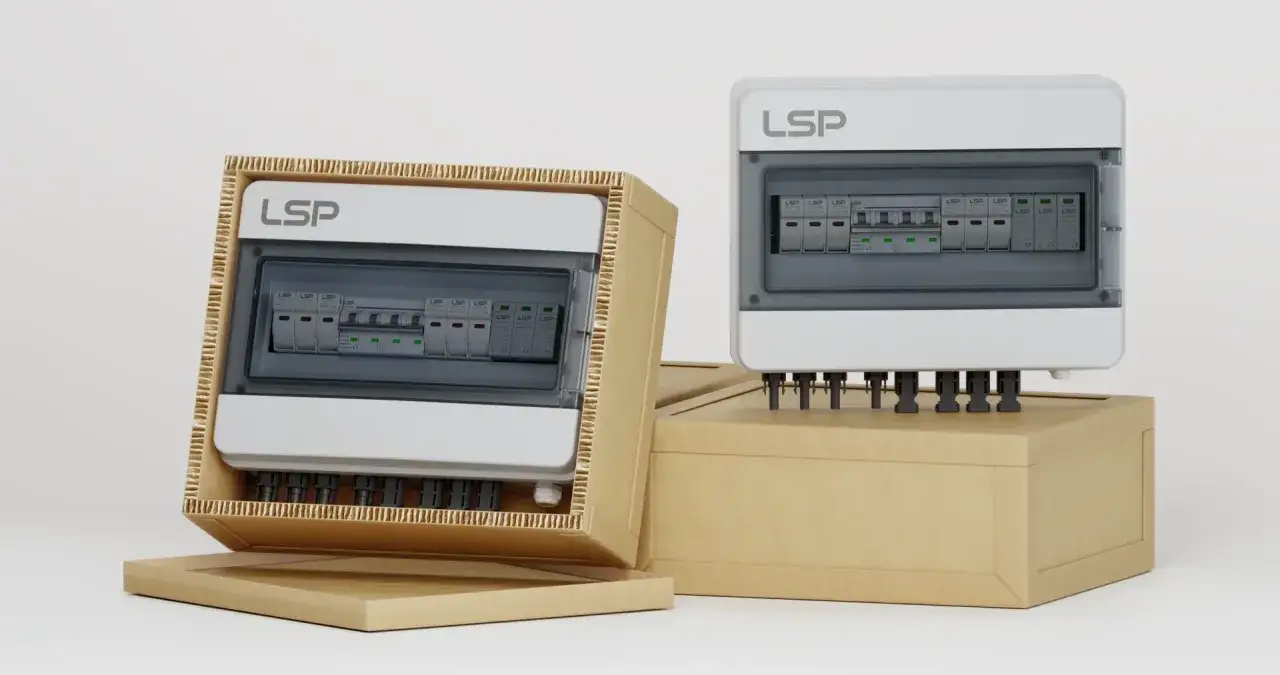

- Szafki techniczne i małe rozdzielnice - tu patrzyłbym ostrożnie, bo jeśli miejsce jest bardzo pyłowe lub otwarte, lepiej celować wyżej.
- Osprzęt przy ładowaniu i automatyce budynkowej - kluczowe jest nie tylko zachowanie po deszczu, ale też szczelność złączy i dławików.
W sektorze OZE lubię powtarzać jedną rzecz: warunki montażu są równie ważne jak sama klasa ochrony. Nawet dobry parametr nie uratuje źle poprowadzonego przewodu, niedokręconego dławika czy obudowy ustawionej tak, że woda stoi przy uszczelce.
Czego ten standard nie gwarantuje
Najczęstszy błąd polega na założeniu, że skoro urządzenie „ma odporność na wodę”, to wytrzyma wszystko, co spadnie z nieba lub z węża. To tak nie działa. Ten poziom ochrony nie daje gwarancji w kilku typowych sytuacjach:
- Nie oznacza odporności na zanurzenie.
- Nie zastępuje ochrony przed pyłem, jeśli nie ma tego w oznaczeniu.
- Nie obejmuje myjki ciśnieniowej ustawionej zbyt blisko urządzenia.
- Nie chroni, gdy porty, klapki albo zaślepki są otwarte.
- Nie mówi nic o odporności na sól, chemię, UV czy skrajne temperatury.
- Nie kompensuje zużytych uszczelek, pękniętej obudowy ani źle dobranych złączy.
To właśnie dlatego dwa urządzenia z tym samym symbolem mogą zachowywać się inaczej po roku użytkowania. Na zewnątrz o awarii często nie decyduje sam test, tylko starzenie materiału i jakość montażu.
Jak sprawdzić urządzenie przed zakupem i montażem
Jeśli mam wybierać sprzęt do pracy na zewnątrz, nie zatrzymuję się na samym symbolu. Sprawdzam kilka konkretnych rzeczy, które zwykle mówią więcej niż marketingowa karta produktu:
- Czy oznaczenie dotyczy całego urządzenia, czy tylko obudowy.
- Czy producent podaje warunki testu, a nie tylko sam symbol.
- Czy poziom ochrony obowiązuje przy zamkniętych klapkach, zaślepkach i portach.
- Czy dławiki kablowe, złącza i uszczelki mają podobną klasę ochrony.
- Czy urządzenie może pracować w pozycji wymaganej przez instrukcję, bo orientacja montażu ma znaczenie dla spływu wody.
- Czy obudowa ma zapas na starzenie materiału, jeśli ma wisieć na słońcu i w mrozie przez lata.
W polskich realiach rynkowych dobrze działa też prosty filtr zakupowy: jeśli urządzenie ma trafić na dach, elewację albo do ogrodu, pytam nie tylko o wodę, ale też o pył, promieniowanie UV i temperaturę pracy. To zestaw, który w praktyce częściej decyduje o żywotności niż sam symbol na etykiecie.
Na co patrzę, zanim uznam obudowę za gotową do pracy na zewnątrz
Na koniec zostaje rzecz, którą wiele osób pomija, a ona potrafi zniszczyć nawet dobrze dobrany sprzęt: detale instalacyjne. Jeśli przewód wchodzi od góry, uszczelka jest spłaszczona, a woda może stać przy pokrywie, to deklaracja producenta szybko przestaje mieć znaczenie. Dlatego przy montażu zawsze patrzę na odpływ wody, jakość dławików, stan uszczelek i to, czy serwis będzie nadal możliwy bez naruszania szczelności.
Jeżeli urządzenie ma pracować przy instalacji fotowoltaicznej, na tarasie albo w ogrodowej automatyce, traktuję poziom 5 jako sensowny punkt wyjścia, a nie uniwersalne rozwiązanie. Najczęściej wygrywa nie najbardziej efektowny symbol, tylko dobrze dobrana obudowa, poprawny montaż i świadomość, czego ta ochrona naprawdę nie obejmuje.
