Symbol cewki na schemacie elektrycznym wygląda skromnie, ale mówi o elemencie, który potrafi magazynować energię w polu magnetycznym, filtrować zakłócenia i stabilizować pracę przetwornic. W elektronice zasilającej, falownikach i układach sterowania ten znak pojawia się częściej, niż wielu początkujących zakłada, dlatego warto umieć go czytać bez zgadywania.
W skrócie: jak czytać oznaczenie cewki na schemacie
- Najczęściej spotkasz oznaczenie L, np. L1, L2 lub L5.
- Sam symbol przypomina zwoje przewodu; czasem jest uproszczony, czasem pokazuje rdzeń lub regulację.
- Cewka i dławik są blisko spokrewnione, ale w układach zasilania ich rola bywa inna.
- W elektronice mocy, także w falownikach i przetwornicach PV, cewka odpowiada za magazynowanie energii i wygładzanie prądu.
- Nie wystarczy znać sam symbol. Trzeba jeszcze odczytać indukcyjność, prąd nasycenia i typ rdzenia.

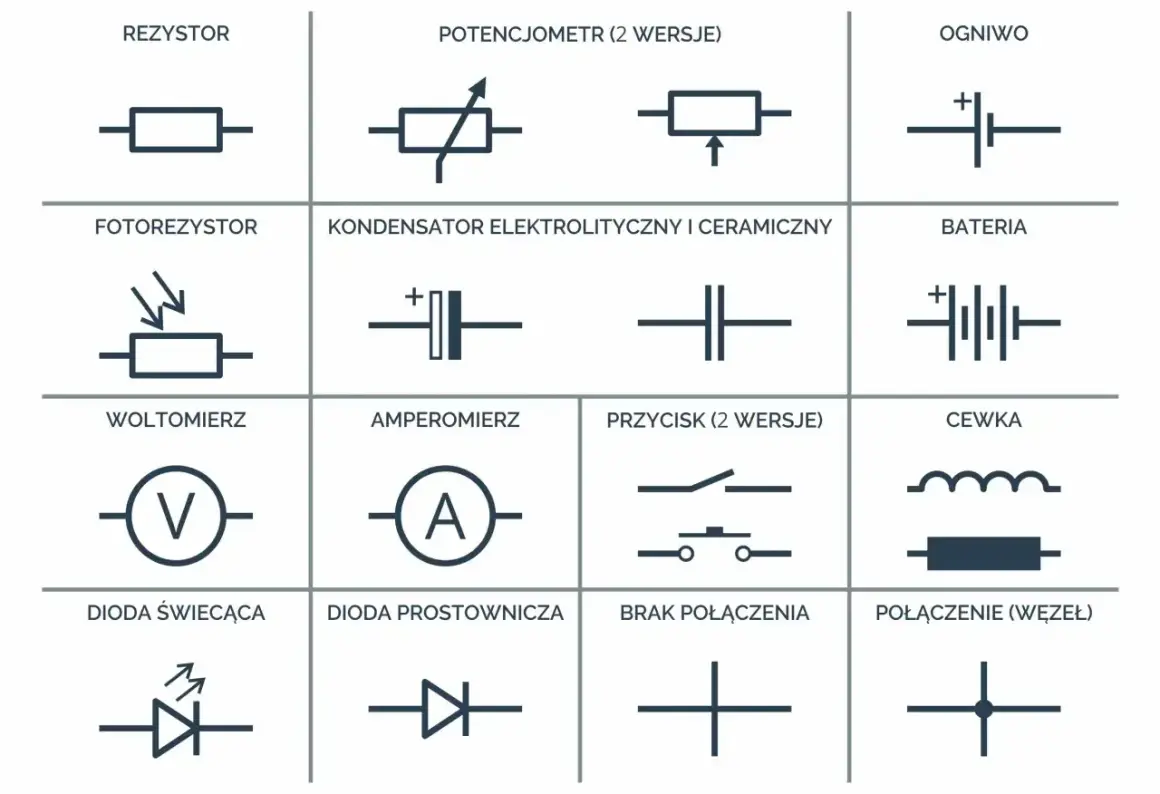

Jak wygląda oznaczenie cewki na schemacie
W praktyce spotykam dwa najczęstsze podejścia. Pierwsze pokazuje kilka wygiętych łuków, które wyglądają jak zwinięty drut. Drugie jest bardziej techniczne i zbliżone do zapisu używanego w bibliotekach CAD: symbol bywa uproszczony, ale zachowuje czytelność dla osoby, która zna schematy.
Najważniejsze jest to, że symbol ma sugerować uzwojenie, czyli przewód nawinięty w kilka zwojów. Jeśli obok pojawiają się dodatkowe kreski, najczęściej chodzi o rdzeń ferromagnetyczny. Gdy w symbolu widzisz strzałkę, masz do czynienia z elementem regulowanym, czyli takim, którego indukcyjność można zmieniać mechanicznie.
Warto też pamiętać o oznaczeniu literowym. Sama cewka prawie zawsze dostaje literę L, a niektóre schematy dopisują jeszcze numer kolejny, na przykład L1 albo L3. To drobiazg, ale bardzo pomaga, gdy wracasz do większego układu po kilku dniach.
To wystarcza do szybkiej identyfikacji, ale w praktyce ważne jest jeszcze to, jak ten symbol bywa rysowany w różnych standardach.

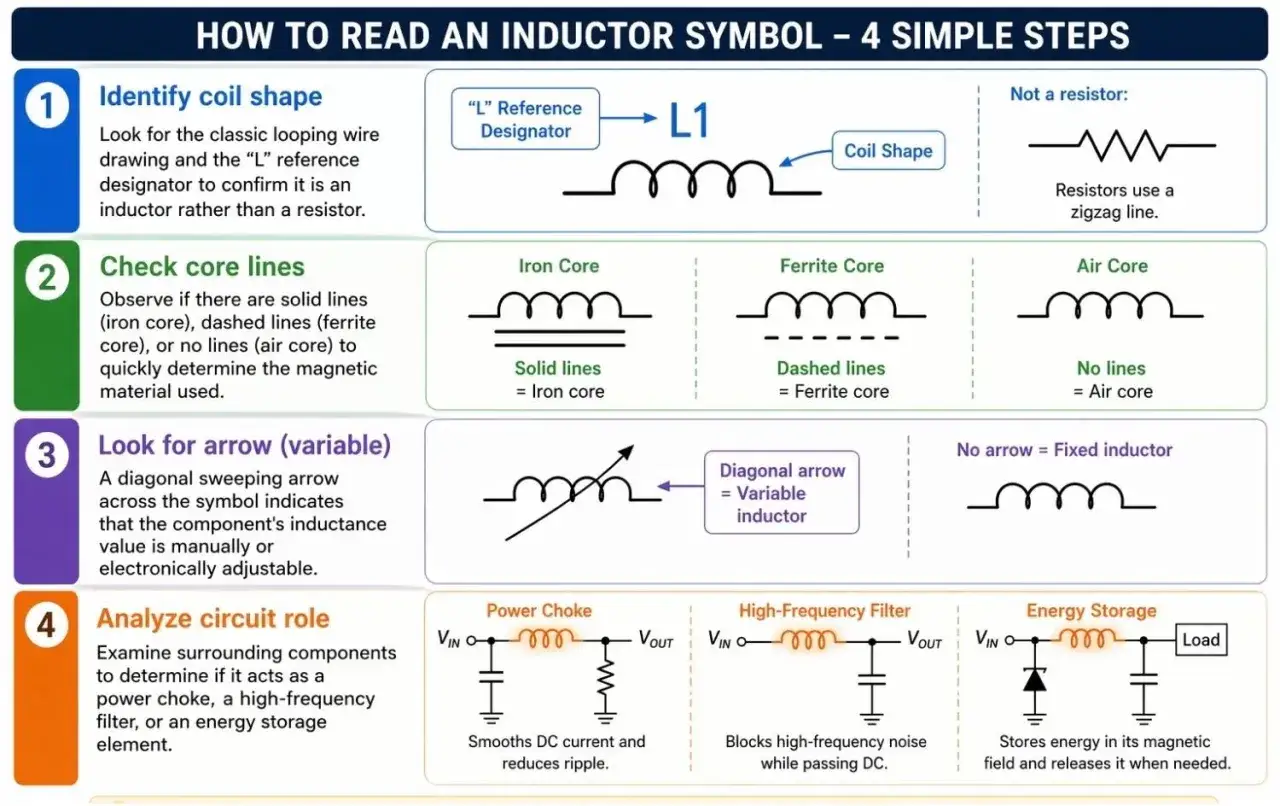

Jakie warianty symbolu zobaczysz najczęściej
Różne standardy i biblioteki rysują ten element nieco inaczej, ale sens pozostaje ten sam. Ja zwykle zwracam uwagę na trzy rzeczy: kształt uzwojenia, informację o rdzeniu i ewentualny znak regulacji. Dzięki temu od razu wiem, czy patrzę na prostą cewkę, dławik czy element o zmiennej indukcyjności.
| Wariant symbolu | Co sygnalizuje | Jak go czytam | Praktyczne znaczenie |
|---|---|---|---|
| Łuki lub spirala | Zwykłe uzwojenie | Element magazynujący energię w polu magnetycznym | Najbardziej podstawowy zapis w schematach |
| Uzwojenie z dodatkowymi kreskami | Rdzeń ferromagnetyczny lub ferrytowy | Rdzeń zwiększa indukcyjność i wpływa na zachowanie przy większym prądzie | Częste w przetwornicach i filtrach zasilania |
| Uzwojenie ze strzałką | Element regulowany | Indukcyjność można ustawić lub skorygować | Przydaje się w torach strojenia i dopasowania |
| L1, L2, L3... | Numer referencyjny elementu | To nie rodzaj symbolu, tylko identyfikator na schemacie | Ułatwia śledzenie połączeń i zamówienie właściwej części |
Jeśli czytam schemat po raz pierwszy, to właśnie ta sekcja ratuje mi czas. Sam rysunek mówi mniej niż oznaczenie kontekstu, dlatego obok kształtu patrzę jeszcze na to, w jakiej części układu dany element siedzi. To prowadzi prosto do pytania, gdzie cewka ma największe znaczenie w realnych układach elektronicznych.
Gdzie ten element pracuje w elektronice i fotowoltaice
W układach małosygnałowych cewka może filtruje sygnał, ale w elektronice zasilającej robi znacznie więcej. W przetwornicach impulsowych buforuje energię między stanami załączenia i wyłączenia klucza, a w filtrach EMI pomaga ograniczyć zakłócenia, które inaczej rozchodziłyby się po całym urządzeniu.
W systemach fotowoltaicznych to wcale nie jest detal poboczny. Falowniki, przetwornice DC/DC i układy MPPT korzystają z cewek po to, by sterować przepływem energii z modułów, wygładzać prąd i poprawiać sprawność całego toru. W praktyce właśnie tam cewka przestaje być „małym symbolem na kartce”, a staje się jednym z głównych elementów decydujących o kulturze pracy układu.
Dobry przykład to przetwornica typu buck. Texas Instruments w materiałach projektowych pokazuje, że dobór indukcyjności ma wpływ na tętnienia prądu i sprawność, a w przykładowych układach można spotkać wartości rzędu 2,2 µH albo 4,7 µH. To nie jest uniwersalna reguła dla każdej aplikacji, ale dobrze pokazuje skalę, z jaką pracuje się w kompaktowej elektronice mocy.
Właśnie dlatego przy schematach związanych z energią, także w instalacjach PV, nie wolno zatrzymywać się na samym wyglądzie symbolu. Trzeba jeszcze rozumieć, po co ten element został wstawiony do układu.
Jak odczytać oznaczenia L i wartości indukcyjności
Litera L oznacza indukcyjność, a jej jednostką jest henr, najczęściej zapisywany jako H. W praktyce częściej widzę jednak mH, µH i nH, bo pełny henr w elektronice użytkowej pojawia się rzadko. Im mniejszy układ i wyższa częstotliwość pracy, tym częściej schodzi się do mikrohenrów i nanohenrów.
Na schemacie same litery nie wystarczą. Dla prawidłowego odczytu liczą się jeszcze parametry z noty katalogowej: tolerancja, dopuszczalny prąd, prąd nasycenia i rezystancja uzwojenia, czyli DCR. Ten ostatni parametr wpływa na straty mocy, a przy układach zasilania potrafi robić większą różnicę, niż na pierwszy rzut oka wygląda.
Jeśli patrzę na dobór cewek w przetwornicy buck, zwracam uwagę na kompromis między sprawnością a tętnieniami prądu. W materiałach TI pojawia się praktyczna wskazówka, że zakres tętnień na poziomie około 30-40% bywa rozsądnym kompromisem w wielu aplikacjach. Nie traktuję tego jako dogmatu, ale jako dobry punkt wyjścia do analizy.
- nH spotkasz częściej w układach RF i bardzo szybkich filtrach.
- µH dominuje w przetwornicach impulsowych i zasilaczach pomocniczych.
- mH pojawia się częściej w filtrach audio, dławikach i prostszych układach filtrujących.
To prowadzi do kolejnego, bardzo praktycznego tematu: jak nie pomylić cewki z innym elementem, który wygląda podobnie, ale pracuje zupełnie inaczej.
Jak nie pomylić cewki z dławikiem, transformatorem i koralikiem ferrytowym
Najczęstsza pomyłka dotyczy różnicy między cewką a transformatorem. Cewka ma zwykle jedno uzwojenie, a transformator co najmniej dwa, połączone magnetycznie. Na schemacie to widać od razu po układzie symboli. Jeśli widzisz dwa sprzężone elementy, najpewniej nie patrzysz już na zwykłą cewkę, tylko na transformator.
Dławik to z kolei cewka używana do tłumienia zmian prądu i zakłóceń. Z punktu widzenia symbolu często wygląda bardzo podobnie do klasycznej cewki, ale jego rola w układzie jest bardziej „porządkowa” niż energetyczna. W zasilaniu sieciowym i w filtrach wejściowych to właśnie dławik, a nie „zwykła cewka”, bywa ważniejszy dla ograniczenia szumów.
Osobna sprawa to koralik ferrytowy. On nie jest cewką w klasycznym sensie, ale na schemacie bywa traktowany jako element do walki z zakłóceniami wysokiej częstotliwości. Jeśli projekt wymaga czystego zasilania dla elektroniki pomiarowej, sterownika albo modułu komunikacyjnego, taki element potrafi mieć większy sens niż rozbudowywanie samej filtracji kondensatorami.
Ja najpierw sprawdzam funkcję elementu w torze sygnału, a dopiero potem patrzę na sam kształt symbolu. To prosty nawyk, który oszczędza dużo błędów przy naprawie i projektowaniu.
Na co zwrócić uwagę przed doborem albo wymianą elementu
Jeśli cewka ma zostać wymieniona, sama indukcyjność nie wystarczy. To najczęstszy błąd początkujących. Dwa elementy o tej samej wartości µH mogą zachowywać się zupełnie inaczej, bo jeden ma zbyt mały prąd nasycenia, a drugi zbyt dużą rezystancję uzwojenia.
W praktyce sprawdzam zawsze cztery rzeczy:
- indukcyjność nominalną,
- dopuszczalny prąd i prąd nasycenia,
- DCR, czyli rezystancję uzwojenia,
- typ rdzenia i częstotliwość pracy układu.
To szczególnie ważne w układach zasilania paneli, falownikach i przetwornicach DC/DC. Element dobrany „na oko” może działać na stole, a potem przegrzewać się pod obciążeniem albo generować większe tętnienia, niż układ toleruje. W elektronice mocy takie półśrodki szybko wychodzą na jaw.
Jeśli projekt wymaga wysokiej sprawności, nie patrzę tylko na cenę ani na rozmiar obudowy. Czasem mniejsza cewka wygląda atrakcyjnie, ale ma gorsze parametry cieplne. Innym razem większy element daje spokojniejszą pracę układu i mniej problemów z EMI. W praktyce właśnie ten kompromis decyduje o jakości projektu.
Co warto zapamiętać, gdy ten element pojawia się w układach zasilania
Najkrócej: symbol cewki to nie ozdobnik schematu, tylko skrót informacji o tym, jak układ zarządza energią i zakłóceniami. Gdy widzę go w schemacie, od razu pytam nie tylko „co to jest?”, ale też „czy pracuje w filtrze, przetwornicy, torze strojenia czy może w zabezpieczeniu EMI”.
W elektronice użytkowej pomaga szybkie rozpoznanie oznaczenia L, w zasilaczach uczy myślenia o prądzie i stratach, a w systemach fotowoltaicznych pozwala lepiej zrozumieć, co dzieje się wewnątrz falownika lub przetwornicy MPPT. Jeśli opanujesz ten jeden znak, dużo łatwiej zaczniesz czytać cały schemat jako logiczną mapę działania, a nie zbiór przypadkowych ikon.
To właśnie ten nawyk najbardziej przydaje się w praktyce: patrzeć na symbol, ale od razu szukać jego roli w energii, filtracji i niezawodności całego układu.
