Diak to prosty element półprzewodnikowy, który w klasycznej elektronice AC pełni bardzo konkretną rolę: daje triakowi pewny impuls wyzwalający. Najczęściej spotkasz go w ściemniaczach, regulatorach obrotów i prostych układach fazowych, gdzie liczy się powtarzalność zadziałania, a nie cyfrowa precyzja. Dobrze zrozumiany, pozwala łatwiej ocenić, kiedy stary analogowy układ ma sens, a kiedy lepiej przejść na inne rozwiązanie.
Najważniejsze informacje o tym elemencie
- To dwukońcówkowy wyzwalacz, który przewodzi dopiero po przekroczeniu ustalonego napięcia progowego.
- Najważniejsza funkcja to wygenerowanie krótkiego impulsu do bramki triaka, a nie bezpośrednie sterowanie mocą.
- Pracuje najlepiej w układach prądu przemiennego, zwłaszcza w prostych regulatorach fazowych.
- Typowe napięcie zadziałania w popularnych wersjach mieści się zwykle w okolicach 30-40 V, zależnie od odmiany.
- W nowoczesnych układach cyfrowych bywa zastępowany przez inne rozwiązania, ale w prostych ściemniaczach nadal jest użyteczny.
Czym jest i dlaczego tak dobrze pasuje do układów AC
W praktyce patrzę na ten element nie jak na „osobną diodę”, ale jak na precyzyjny próg napięciowy w małej obudowie. Ma dwa wyprowadzenia, przewodzi w obie strony i przez większość czasu pozostaje w stanie blokowania. Dopiero po osiągnięciu napięcia przebicia przechodzi gwałtownie do przewodzenia, a to właśnie ta nagła zmiana sprawia, że świetnie nadaje się do wyzwalania triaków.
Najważniejsza cecha jest prosta: sam nie reguluje mocy. On tylko „mówi” triakowi, kiedy ma się otworzyć. Dzięki temu układ jest tani, prosty i łatwy do zbudowania bez skomplikowanej elektroniki sterującej. W klasycznych aplikacjach sieciowych to nadal bardzo sensowny kompromis między kosztem a funkcjonalnością.
To także powód, dla którego ten typ elementu najlepiej czuje się w układach AC, a nie w precyzyjnych układach DC. Gdy potrzebujesz bardziej wyrafinowanej kontroli, trzeba sięgnąć po inne rozwiązania, ale jeśli celem jest prosty, powtarzalny start triaka, ten wybór jest naturalny. Żeby zobaczyć, skąd bierze się ten impuls, przejdźmy do samego przebiegu załączania.
Jak działa układ z diakiem i triakiem
Najprostszy układ działa zaskakująco elegancko. Kondensator ładuje się przez rezystor lub potencjometr, a jego napięcie rośnie w każdej połówce sinusoidy sieci. Gdy osiągnie próg zadziałania, element przełącza się bardzo gwałtownie i oddaje energię w postaci krótkiego impulsu do bramki triaka.
- Kondensator ładuje się z sieci przez element regulacyjny.
- Napięcie na nim zbliża się do napięcia przebicia elementu wyzwalającego.
- Po przekroczeniu progu następuje szybki skok przewodzenia i rozładowanie kondensatora.
- Impuls trafia na bramkę triaka, który zaczyna przewodzić do końca danej połówki sinusoidy.

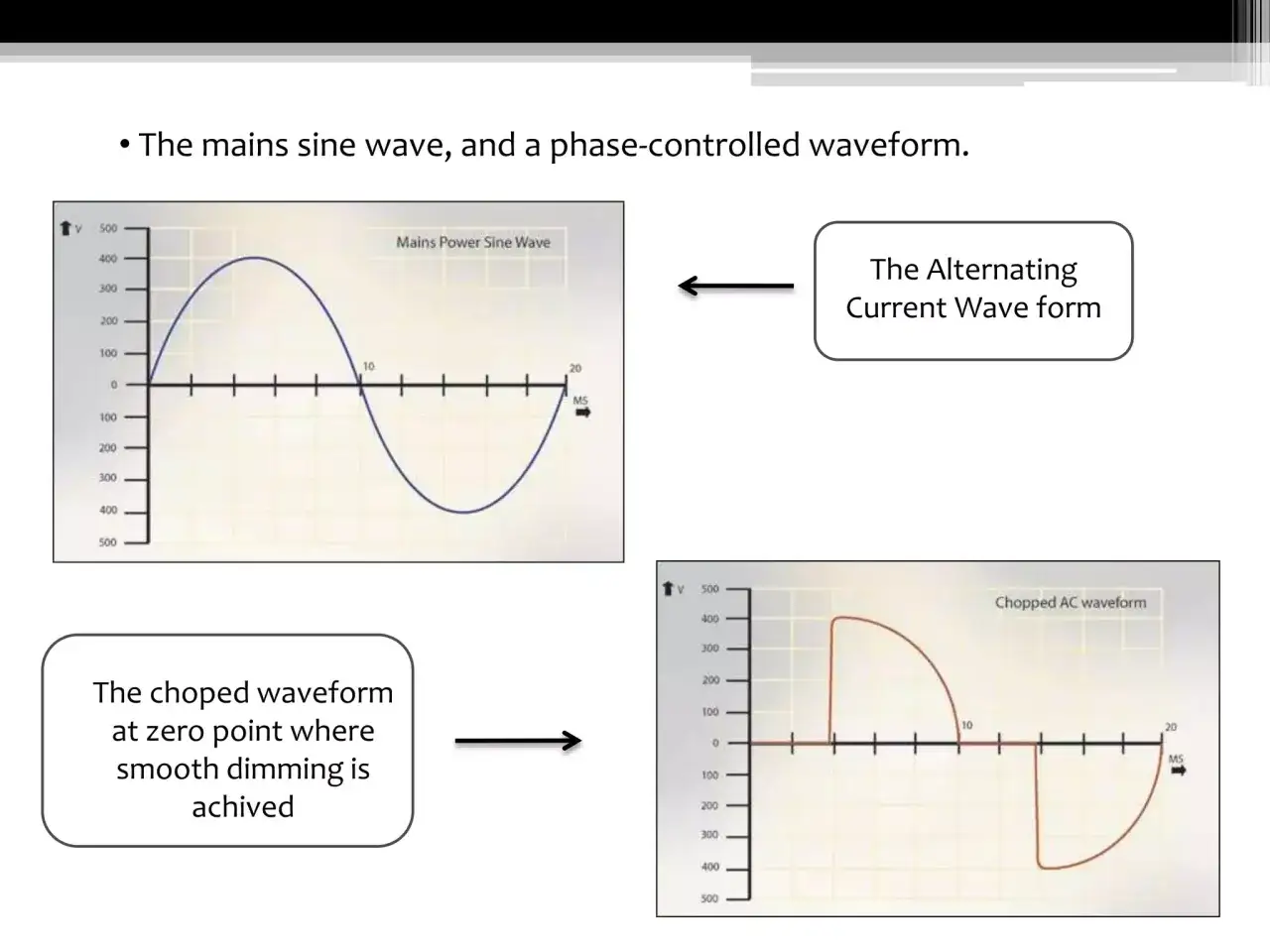

To właśnie ten mechanizm daje regulację fazową. Im później w połówce sinusoidy triak zostanie wyzwolony, tym mniejsza część energii trafia do obciążenia. W ściemniaczu oznacza to niższą jasność, a w regulatorze obrotów, niższą prędkość. Ja zwykle zwracam uwagę na jeszcze jedną rzecz: po załączeniu napięcie na elemencie spada, a prąd rośnie, czyli układ wchodzi w obszar zachowania przypominającego ujemną rezystancję. Dzięki temu przełączenie jest szybkie i wyraźne, a nie miękkie i niepewne.
Gdy już rozumiesz ten mechanizm, łatwiej porównać go z innymi elementami i zobaczyć, kiedy naprawdę warto po niego sięgać.
Jak wypada na tle triaka, optotriaka i SIDAC
Najwięcej błędów widzę wtedy, gdy ktoś myli rolę tego elementu z triakiem albo oczekuje od niego izolacji galwanicznej. To nie ten poziom układu. Dlatego najlepiej zestawić te rozwiązania obok siebie i patrzeć na ich funkcję, a nie tylko na nazwę.
| Element | Rola w układzie | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|---|
| Wyzwalacz dwukierunkowy | Generuje impuls startowy dla triaka | Próg napięciowy i symetryczne zadziałanie w obu połówkach AC | Ściemniacze, proste regulatory fazowe |
| Triak | Bezpośrednio steruje przepływem prądu w obciążeniu | Przewodzenie w obu kierunkach po wyzwoleniu bramką | Regulacja mocy w obwodach AC |
| Optotriak | Oddziela sterowanie niskonapięciowe od sieci | Izolacja galwaniczna między elektroniką sterującą a obciążeniem | Układy z mikrokontrolerem, automatyka domowa |
| SIDAC | Podobny do wyzwalacza, ale zwykle z wyższym progiem | Większa energia impulsu i szersze zastosowanie w układach impulsowych | Zapłon, impulsy wysokiego napięcia |
Jeśli projekt ma być prosty i analogowy, klasyczne połączenie z triakiem nadal wygrywa kosztem i łatwością uruchomienia. Jeśli jednak sterujesz z mikrokontrolera albo zależy ci na separacji, optotriak zwykle jest lepszym wyborem. To ważne rozróżnienie, bo od niego zależy później bezpieczeństwo i stabilność całego układu.
Gdzie spotyka się go w praktyce
Najbardziej klasyczne zastosowanie to ściemniacze do żarówek i lamp halogenowych. Tam regulacja fazowa działa przewidywalnie, a obciążenie jest na tyle proste, że układ nie sprawia większych problemów. W podobny sposób buduje się też stare regulatory prędkości silników uniwersalnych, na przykład w elektronarzędziach czy wentylatorach, choć tu trzeba już bardziej uważać na zakłócenia i nagrzewanie.
Drugi praktyczny obszar to układy rozruchowe i pomocnicze w starszych rozwiązaniach z lampami fluorescencyjnymi. Sam element nie robi tam cudów, ale pomaga uzyskać pewny moment zapłonu albo wyzwolenia. W dokumentacji producentów można też znaleźć gotowe układy, w których taki wyzwalacz występuje jako część większego rozwiązania do sterowania AC.
Najwięcej ostrożności wymaga modernizacja oświetlenia LED. To ważne z perspektywy oszczędzania energii, bo nie każdy zasilacz LED dobrze znosi obcinanie sinusoidy. Część działa poprawnie tylko z wybranymi ściemniaczami, a część w ogóle nie toleruje takiego sterowania, przez co pojawia się migotanie, buczenie albo mały zakres regulacji. Tu właśnie widać, że sama obecność klasycznego układu nie gwarantuje sukcesu, jeśli obciążenie nie jest zgodne z metodą sterowania. Skoro praktyka tak mocno zależy od szczegółów, warto przejść do doboru samego elementu.
Jak dobrać wersję i nie zepsuć pracy układu
Ja zwykle zaczynam od trzech pytań: jaki jest próg zadziałania, jaki triak ma sterować układ i czy obciążenie naprawdę nadaje się do regulacji fazowej. Dopiero potem patrzę na obudowę, tolerancję i temperaturę pracy. To podejście oszczędza sporo czasu, bo problem rzadko leży tylko w jednym parametrze.
| Parametr | Na co patrzeć | Co to daje w praktyce |
|---|---|---|
| Napięcie zadziałania | Typowo około 28-36 V dla DB3, 30-34 V dla wersji o węższym progu, 35-45 V dla DB4 | Określa moment, w którym powstaje impuls wyzwalający |
| Symetria progu | Jak mała jest różnica między zadziałaniem w obu kierunkach | Wpływa na równomierność sterowania w obu połówkach sinusoidy |
| Obudowa | DO-35, SOT-23, MINIMELF i podobne | Decyduje o wygodzie montażu i miejscu na płytce |
| Warunki pracy | Temperatura, zakłócenia, impulsy sieciowe | Wpływają na stabilność i odporność układu |
| Współpraca z triakiem | Czy impuls ma wystarczającą energię i długość | Zapobiega przypadkowym lub niepełnym zadziałaniom |
Najczęstszy błąd to dobór „na oko”, bez sprawdzenia tolerancji. Dwa egzemplarze z tej samej serii mogą zachowywać się trochę inaczej, a przy regulacji fazowej to już widać, zwłaszcza przy małych mocach. Drugi błąd to próba użycia go jako zamiennika elementu izolującego. On nie izoluje, więc jeśli sterowanie ma pochodzić z elektroniki niskonapięciowej, trzeba dołożyć odpowiedni stopień separacji.
W praktyce warto też pamiętać o kompatybilności z obciążeniem. Jeśli układ ma działać cicho, bez migotania i bez zakłóceń w sieci, sam próg zadziałania nie wystarczy. Liczy się cały tor: potencjometr, kondensator, triak, filtr przeciwzakłóceniowy i sam typ odbiornika. To prowadzi do najważniejszego pytania, czyli kiedy taki klasyczny układ nadal ma sens.
Kiedy klasyczny wyzwalacz triaka nadal ma sens
Ten układ wygrywa tam, gdzie ma być tanio, prosto i przewidywalnie. Jeśli chcesz zbudować analogowy ściemniacz, prosty regulator mocy albo układ, który ma działać bez firmware i bez dodatkowej elektroniki sterującej, to nadal bardzo sensowna droga. W takich zastosowaniach liczy się głównie stabilny próg zadziałania i prosty impuls, a nie pełna cyfrowa kontrola.
Przestaje być dobrym wyborem wtedy, gdy potrzebujesz izolacji, precyzyjnego sterowania albo współpracy z nowoczesnymi zasilaczami LED. Wtedy lepiej rozważyć optotriak, inny sterownik AC albo całkiem inne podejście do regulacji. Dla mnie najważniejsza zasada jest taka: dobieraj element do obciążenia, a nie odwrotnie. To właśnie obciążenie i sposób jego zasilania najczęściej decydują, czy układ będzie działał płynnie, czy zacznie sprawiać kłopoty.
Jeśli patrzysz na klasyczny regulator fazowy, sprawdź najpierw triak, próg wyzwalania i zgodność z odbiornikiem. To trzy rzeczy, które najczęściej rozstrzygają o sukcesie całego projektu.
