Wyłącznik krańcowy to jeden z tych elementów, które zwykle pracują w cieniu, a decydują o bezpieczeństwie całego układu. W praktyce krańcówka bywa ostatnią linią obrony przed zbyt dalekim ruchem siłownika albo wózka, bo wykrywa osiągnięcie skrajnej pozycji i przekazuje sygnał do sterowania. W elektronice, automatyce i prostych układach mechanicznych ma to znaczenie większe, niż wygląda na pierwszy rzut oka: od niego zależy płynność pracy, trwałość napędu i ochrona przed kolizją.
Najważniejsze rzeczy, które warto wiedzieć o wyłączniku krańcowym
- To przełącznik, który reaguje na fizyczne osiągnięcie określonej pozycji ruchomego elementu.
- Najczęściej pracuje jako sygnał końca ruchu, a w wersjach bezpieczeństwa także jako element ochrony przed uszkodzeniem.
- Dobór aktuatora, rodzaju styku i obudowy ma większe znaczenie niż sama nazwa modelu.
- W układach zewnętrznych i przemysłowych liczą się odporność na pył, wodę, wibracje i liczbę cykli.
- W prostych instalacjach fotowoltaicznych, bramach czy siłownikach ten element nadal jest bardzo praktyczny, bo działa przewidywalnie i nie wymaga skomplikowanej logiki.
Jak działa mechanicznie i elektrycznie
Od strony zasady działania sprawa jest prosta: ruchome ramię, rolka albo trzpień naciskają na element wykonawczy, a ten zmienia stan styków. W praktyce oznacza to, że sterownik dostaje sygnał „dojechano do końca” i może zatrzymać silnik, odwrócić kierunek albo zablokować dalszy ruch. Właśnie dlatego ten podzespół jest tak popularny w automatyce, gdzie liczy się prostota i przewidywalność.
| Stan | Styk NO | Styk NC | Co to oznacza w praktyce |
|---|---|---|---|
| Spoczynkowy | Otwarty | Zamknięty | Układ widzi stan normalny, bez zadziałania elementu. |
| Po aktywacji | Zamyka się | Otwiera się | Sterowanie dostaje sygnał graniczny lub alarmowy. |
| W wersji bezpieczeństwa | Zależy od konstrukcji | Często wykorzystywany jako styk podstawowy | Rozłączenie może być wymuszane mechanicznie, co poprawia niezawodność obwodu stopu. |
W odmianach bezpieczeństwa ważny jest jeszcze jeden szczegół: styk NC może być rozłączany bezpośrednim ruchem mechanizmu, więc nawet przy sklejeniu kontaktu układ ma szansę zareagować poprawnie. To właśnie odróżnia zwykły element sygnalizacyjny od rozwiązania, któremu można zaufać w obwodzie bezpieczeństwa. Z tej zasady wynikają realne zastosowania, a właśnie tam różnice między modelami widać najszybciej.
Gdzie spotkasz go w elektronice i mechanice
Najlepiej widać jego sens tam, gdzie ruch musi się zatrzymać dokładnie w określonym miejscu. Nie chodzi tylko o przemysł ciężki. W codziennej praktyce to rozwiązanie pojawia się w układach prostych, średnio złożonych i całkiem precyzyjnych, bo jest tanie, łatwe do uruchomienia i zaskakująco odporne na błędy projektowe, jeśli dobierze się je rozsądnie.
- Bramy, rolety i klapy serwisowe - element potwierdza pozycję skrajną i chroni napęd przed „dopychaniem” mechanizmu po zamknięciu.
- Osie CNC, plotery i drukarki 3D - tutaj wyłącznik krańcowy pozwala ustalić punkt bazowy albo zatrzymać ruch przed wyjazdem poza zakres pracy.
- Przenośniki i podajniki - sprawdza, czy wózek, taśma lub prowadnica dojechały do końca trasy i można uruchomić następny etap procesu.
- Trackery fotowoltaiczne - przy siłownikach ustawiających moduły słoneczne ogranicza ruch do bezpiecznego zakresu, co ma znaczenie zwłaszcza przy wietrze i nocnym powrocie do pozycji spoczynkowej.
- Osłony maszyn i drzwi serwisowe - w wersjach bezpieczeństwa pomaga wymusić zatrzymanie układu, gdy osłona zostanie otwarta.
W instalacjach związanych z energią odnawialną szczególnie cenię to, że taki element nie wymaga skomplikowanego ustawiania parametrów. Jeśli cała mechanika jest poprawnie zaprojektowana, sygnał końca ruchu jest bardzo czytelny. To jednak nie znaczy, że każdy model nadaje się do wszystkiego, więc następny krok to już świadomy dobór.
Jak dobrać właściwy model do zadania
Ja zaczynam od trzech pytań: czy element ma tylko sygnalizować pozycję, czy ma też brać udział w bezpieczeństwie; w jakim środowisku będzie pracował; i jak duży prąd naprawdę ma przełączać. Dopiero potem patrzę na obudowę, actuator i cenę. To podejście oszczędza wiele rozczarowań, bo najtańszy model bywa dobry tylko na papierze.
| Parametr | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Rodzaj styku | NO, NC albo zestaw obu styków | NC częściej wybiera się do funkcji stopu i blokad bezpieczeństwa. |

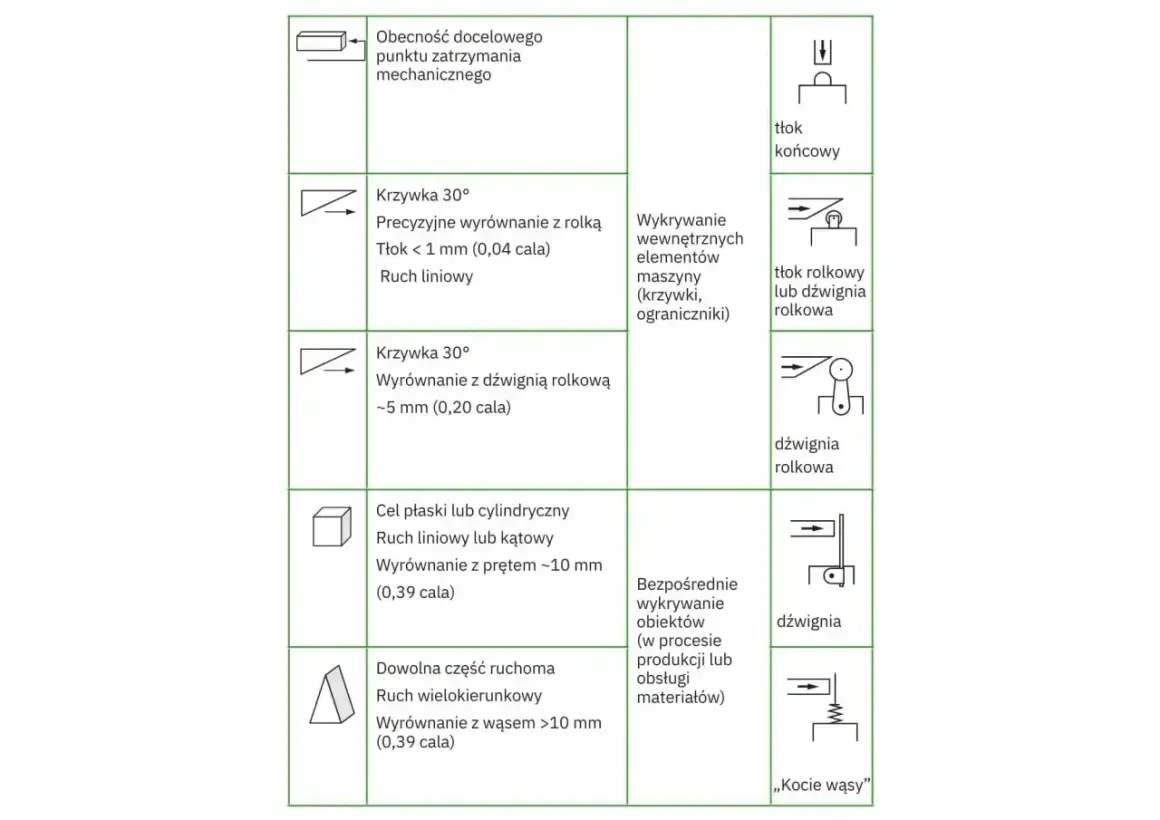

| Aktuator | Trzpień, rolka, dźwignia, sprężyna | Musi pasować do geometrii ruchu, inaczej styk będzie działał zbyt wcześnie albo z opóźnieniem. |
| Obudowa i szczelność | Metal, tworzywo, IP54, IP67 | W kurzu, wilgoci i na zewnątrz szczelność decyduje o trwałości. |
| Obciążenie styków | Od lekkich wartości sygnałowych rzędu 0,1 A/125 V do mocniejszych rozwiązań przemysłowych sięgających 10 A/250 V AC | Zły dobór obciąża styki, skraca ich żywotność i może spowodować awarię sterowania. |
| Trwałość | Miliony cykli mechanicznych i setki tysięcy elektrycznych | Przy ruchu cyklicznym różnica między 500 tys. a 15 mln operacji jest ogromna. |
Jeżeli urządzenie pracuje na zewnątrz albo w pobliżu pyłu i oleju, zwykle celuję przynajmniej w dobrą szczelność i solidniejszą obudowę. W katalogach spotyka się modele o bardzo wysokiej trwałości i szczelności klasy IP67, ale nie traktuję tego jako ozdoby marketingowej, tylko jako realny parametr serwisowy. Z takiego punktu widzenia dobór to nie zakup „jakiegoś przełącznika”, tylko dopasowanie elementu do warunków pracy.
Kiedy lepiej wybrać czujnik bezdotykowy
Nie w każdej aplikacji mechaniczny wyłącznik będzie najlepszy. Jeśli ruch jest bardzo szybki, cykli jest dużo, a środowisko jest brudne albo mocno wibrujące, często rozsądniej wypada czujnik bezdotykowy: indukcyjny, magnetyczny albo optyczny. Wtedy nie ma tarcia, nie ma bezpośredniego nacisku i nie zużywa się sam mechanizm aktywacji.
| Sytuacja | Wyłącznik krańcowy | Czujnik bezdotykowy |
|---|---|---|
| Potrzebny twardy punkt końca ruchu | Dobry wybór | Może wskazać pozycję, ale nie zastąpi mechanicznego ograniczenia |
| Wysoka liczba cykli | Zużywa się szybciej | Zwykle pracuje dłużej |
| Pył, olej, wilgoć | Wymaga szczelnej obudowy i dobrego montażu | Często bardziej odporny, jeśli ma właściwy stopień ochrony |
| Funkcja bezpieczeństwa | Może być bardzo dobry, jeśli ma wymuszone otwarcie styków | Wymaga osobnej analizy i odpowiedniej architektury układu |
Ja patrzę na to praktycznie: jeśli element ma zliczać lub wyznaczać pozycję graniczną raz na jakiś czas, mechaniczny przełącznik jest często najprostszym rozwiązaniem. Jeśli ma pracować intensywnie przez lata, bez przestoju i bez konserwacji, bezdotykowa metoda może dać więcej spokoju. To prowadzi prosto do najczęstszych błędów, bo właśnie tam najłatwiej stracić przewagę prostego układu.
Najczęstsze błędy przy montażu i eksploatacji
Największy błąd, który widzę, to traktowanie wyłącznika krańcowego jak zderzaka mechanicznego. On ma wykryć koniec ruchu, a nie przyjąć całą energię uderzenia. Jeśli napęd dojeżdża do końca z impetem, nawet dobry model długo tego nie wytrzyma.
- Zbyt mały zapas ruchu - actuator jest wciskany „na styk”, więc szybciej się zużywa i może reagować niestabilnie.
- Nieodpowiedni kierunek nacisku - dźwignia lub rolka pracuje pod kątem, do którego nie została zaprojektowana.
- Złe obciążenie styków - podłączenie zbyt dużego prądu bez pośredniego przekaźnika albo wejścia sterownika kończy się przyspieszonym wypalaniem kontaktów.
- Brak filtracji drgań styków - w mikrokontrolerach i PLC sygnał mechaniczny trzeba zwykle odfiltrować, bo przy przełączeniu pojawiają się krótkie zakłócenia.
- Ignorowanie środowiska - kurz, woda, olej i UV potrafią skrócić życie nawet dobrego elementu, jeśli obudowa nie jest dostosowana do warunków.
- Mylenie funkcji sygnalizacji z bezpieczeństwem - zwykły styk nie zawsze wystarczy tam, gdzie układ ma chronić ludzi albo drogą mechanikę.
W praktyce wystarczy poprawić jeden albo dwa z tych punktów, żeby awaryjność spadła wyraźnie. Zanim jednak zamknę temat, zostawiam sobie krótką listę kontrolną, którą zawsze sprawdzam przed uruchomieniem układu.
Co sprawdzam przed uruchomieniem, żeby układ nie wrócił z reklamacją
Przed pierwszym uruchomieniem patrzę nie na sam element, lecz na cały układ. To podejście zwykle ujawnia problemy szybciej niż późniejsze „poprawki w trasie”.
- Czy wyłącznik zadziała zanim mechanika dojedzie do twardego ogranicznika.
- Czy wybrany styk jest zgodny z funkcją: sygnalizacja, blokada czy bezpieczeństwo.
- Czy obciążenie elektryczne nie przekracza możliwości kontaktów.
- Czy przewody, złącza i stopień ochrony obudowy pasują do środowiska pracy.
- Czy sterownik reaguje poprawnie na krótkie zakłócenia i drgania styków.
- Czy po kilku cyklach testowych pozycja graniczna nadal jest powtarzalna.
Jeżeli mam wybrać jedną zasadę, to jest nią ta: dobry wyłącznik krańcowy nie ma imponować specyfikacją, tylko niezawodnie zatrzymywać ruch dokładnie tam, gdzie trzeba. Gdy system pracuje w kurzu, na zewnątrz albo z częstymi cyklami, opłaca się postawić na solidniejszą obudowę, właściwy actuator i sensowną rezerwę trwałości, bo to właśnie te trzy rzeczy najczęściej decydują o tym, czy układ będzie działał bezproblemowo przez lata.
