Masa w elektronice bywa opisana skrótem GND, ale za tym skrótem nie stoi żadna magia. To po prostu punkt odniesienia napięć, wspólna droga powrotu prądu i element porządkujący cały układ. W tym tekście pokazuję, jak to działa w praktyce, czym GND różni się od PE i chassis oraz jak prowadzić masę tak, żeby układ był stabilny, cichy i bezpieczny.
Najważniejsze rzeczy o masie w elektronice
- GND to punkt odniesienia napięć, nie zawsze fizyczna ziemia.
- W układach zasilanych z baterii masa może „pływać” względem PE.
- Na PCB najważniejsza jest droga powrotu prądu, a nie sama nazwa ścieżki.
- W układach mieszanych warto rozróżniać AGND, DGND i PGND.
- Złe prowadzenie masy daje szumy, błędy pomiaru i ground bounce.
- W systemach PV i falownikach dochodzi jeszcze bezpieczeństwo oraz połączenia wyrównawcze.
Co naprawdę oznacza masa w obwodzie
W projektowaniu traktuję masę jako punkt, do którego odnosi się reszta napięć, a nie jako absolutne zero. W prostym układzie z baterią może to być ujemny biegun zasilania, w układzie zasilanym symetrycznie - środek między dodatnią i ujemną szyną zasilania, a w bardziej złożonych systemach po prostu wybrany punkt odniesienia. Bez tego punktu napięcia przestają mieć sens, bo nie wiadomo, względem czego je mierzyć.
To rozróżnienie jest ważne zwłaszcza wtedy, gdy układ nie pracuje w próżni. Prąd zawsze płynie tam i z powrotem, więc masa nie jest „miejscem, gdzie prąd znika”, tylko częścią pełnej pętli. Jeśli ta pętla jest źle poprowadzona, pojawiają się spadki napięcia, zakłócenia i błędy pomiaru. Z tego wynika następne pytanie: kiedy masa jest tylko sygnałową referencją, a kiedy staje się elementem bezpieczeństwa?
GND, PE i chassis nie są synonimami
| Oznaczenie | Co oznacza | Gdzie spotykam je najczęściej | Na co uważać |
|---|---|---|---|
| GND | Punkt odniesienia układu | Elektronika cyfrowa, analogowa, moduły zasilania | Nie zakładaj automatycznie połączenia z ziemią ochronną |
| PE | Protective earth, czyli przewód ochronny | Sprzęt sieciowy, obudowy metalowe, urządzenia klasy I | Jego celem jest bezpieczeństwo, nie wygoda pomiarowa |
| Chassis | Obudowa lub ekran metalowy | Sprzęt przemysłowy, audio, zasilacze, falowniki | Bywa łączony z PE, ale nie zawsze jest to samo co masa układu |
| AGND | Masa analogowa | Przetworniki, czujniki, tory pomiarowe | Powinna być możliwie „czysta”, bez prądów mocy |
| DGND | Masa cyfrowa | Logika, mikrokontrolery, interfejsy | Obsługuje szybkie zbocza i zakłócenia przełączania |
| PGND | Masa mocy | Przetwornice, drivery, stopnie impulsowe | Przez nią płyną większe, bardziej „brudne” prądy |
W praktyce najbardziej mylące jest założenie, że wszystkie te nazwy opisują jedną i tę samą ścieżkę. Czasem rzeczywiście są połączone bezpośrednio, ale równie często rozdziela się je po to, by prądy impulsowe nie wchodziły w tor pomiarowy. Właśnie dlatego schemat trzeba czytać razem z topologią PCB, a nie w oderwaniu od niej.
To prowadzi do kolejnego kroku: jak rozpoznać, co naprawdę oznacza symbol masy na schemacie i na płytce.

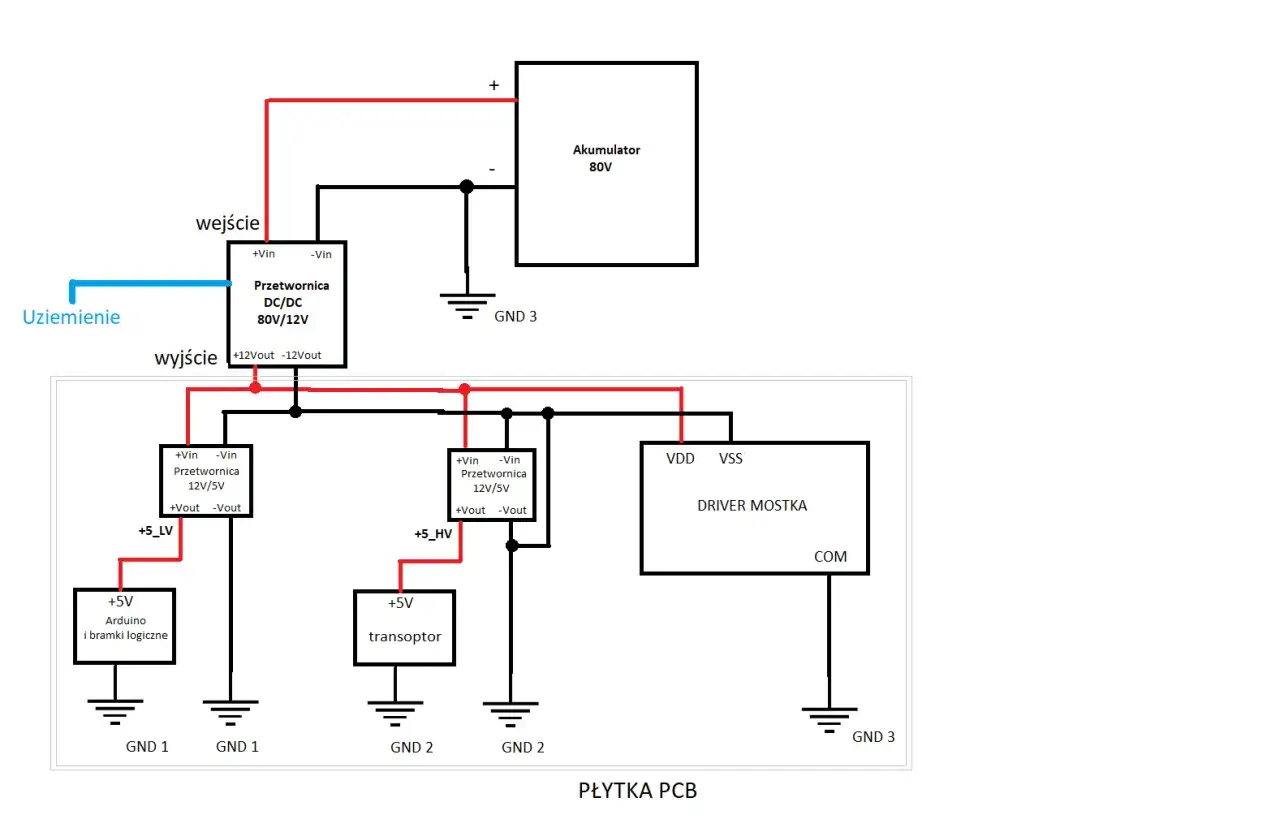

Jak czytać symbol GND na schemacie i na płytce
Na schemacie jeden symbol masy zwykle oznacza wspólny węzeł elektryczny, ale na płytce ten sam węzeł może być rozlany po całej płaszczyźnie miedzi, przecięty na kilka wysp albo połączony tylko w jednym punkcie. To, co wygląda na prosty znak, w rzeczywistości opisuje całą drogę powrotu prądu.
Co oznacza jeden symbol, a co kilka
Jeśli widzę kilka symboli GND w jednym projekcie, nie zakładam od razu, że chodzi o różne masy. Często to tylko wygoda rysunkowa. Różnica zaczyna się dopiero wtedy, gdy projektant świadomie tworzy osobne sieci, na przykład AGND i DGND, albo stosuje net-tie lub rezystor 0 Ω do kontrolowanego połączenia.
Przeczytaj również: Jak czytać oznaczenia kondensatorów - Bez zgadywania!
Dlaczego miejsce połączenia ma znaczenie
Najlepszy punkt połączenia to zwykle taki, w którym prądy zakłócające nie przepływają przez część wrażliwą. Dlatego kondensator odsprzęgający powinien być blisko pinu układu, a jego powrót do masy możliwie najkrótszy. Przy szybkich układach robi to większą różnicę niż estetyka samego schematu.
W praktyce oznacza to jedno: nie wystarczy poprawnie nazwać sieci, trzeba jeszcze dobrze poprowadzić prąd.
Jak prowadzić masę, żeby układ był cichy i stabilny
Ja zwykle zaczynam od pytania: którędy wraca prąd z każdego bloku? To prostsze niż analizowanie samego symbolu, a daje lepszy wynik. Jeśli powrót jest krótki, szeroki i przewidywalny, układ zachowuje się spokojniej. Jeśli prąd musi krążyć szerokim łukiem, pojawiają się zakłócenia i niepotrzebne napięcia pasożytnicze.
- Używaj możliwie ciągłej płaszczyzny masy na PCB, bo zmniejsza rezystancję i indukcyjność powrotu.
- Trzymaj ścieżki dużych prądów z dala od torów pomiarowych i części analogowej.
- Kondensatory odsprzęgające łącz najkrótszą możliwą drogą z pinem zasilania i masą.
- Nie przecinaj drogi powrotnej pod szybkimi sygnałami bez wyraźnego powodu.
- W układach mieszanych łącz AGND i DGND w jednym, świadomie wybranym punkcie.
- Przy przetwornicach impulsowych pilnuj małej pętli prądowej, bo tam powstaje najwięcej śmieci EMC.
To właśnie tutaj najlepiej widać różnicę między teorią a praktyką. Płaszczyzna masy pomaga, ale nie naprawia wszystkiego. Jeśli puścisz przez nią duży, impulsowy prąd, nawet dobra płytka zacznie pracować gorzej. Z kolei w układach audio, ADC albo czujnikach napięciowych wystarczy czasem jeden źle poprowadzony powrót, żeby szum był słyszalny lub widoczny w pomiarach.
Skoro wiadomo już, jak prowadzić masę dobrze, warto zobaczyć, jakie błędy pojawiają się najczęściej i dlaczego tak łatwo je przeoczyć.
Najczęstsze błędy związane z masą
Największy problem polega na tym, że większość błędów z masą nie wygląda jak błąd. Układ często działa, ale działa niestabilnie, tylko w określonych warunkach albo z większym poziomem szumu, niż by się chciało. Poniżej zestawiam rzeczy, które najczęściej psują projektowanie.
| Błąd | Co się dzieje | Jak to zwykle naprawić |
|---|---|---|
| Wspólna wąska masa dla mocy i sygnału | Spadki napięcia trafiają do toru pomiarowego | Rozdziel prądy i połącz je w kontrolowanym punkcie |
| Zbyt długa droga powrotu | Pętla rośnie, a z nią zakłócenia i emisja | Skróć trasę i uprość geometrię pętli |
| Brak odsprzęgania przy układzie scalonym | Układ „widzi” szum zasilania i masy | Daj lokalny kondensator blisko pinów |
| Łączenie wielu punktów ekranowania bez planu | Powstają pętle masy i przydźwięk | Zdecyduj, gdzie ekran ma być odniesiony do obudowy lub PE |
| Założenie, że AGND i DGND zawsze można rozdzielić dowolnie | Cyfrowy szum wchodzi do analogowego toru | Stosuj separację tylko wtedy, gdy rozumiesz powrót prądu |
| Mylenie masy układu z przewodem ochronnym | Ryzyko błędów bezpieczeństwa i problemów EMC | Traktuj PE osobno od masy funkcjonalnej |
Warto też pamiętać o zjawisku ground bounce, czyli chwilowym „podskakiwaniu” potencjału masy przy szybkich zmianach prądu. To jeden z tych problemów, które przy małym obciążeniu są niewidoczne, a przy większym lub szybszym układzie od razu wracają. Z mojego doświadczenia to właśnie on najczęściej tłumaczy dziwne resety mikrokontrolerów, błędy transmisji i niestabilne odczyty ADC.
W elektronice związanej z energią, a zwłaszcza z fotowoltaiką, te same błędy pojawiają się jeszcze wyraźniej, bo pracujesz z większymi prądami, dłuższymi przewodami i metalową konstrukcją.
Dlaczego w systemach fotowoltaicznych masa wymaga dodatkowej dyscypliny
W instalacjach PV masa nie kończy się na schemacie sterownika. Dochodzą falowniki, przetwornice, układy monitoringu, BMS, metalowe ramy modułów, obudowy i połączenia wyrównawcze. W takim środowisku łatwo pomylić masę funkcjonalną z ochronną, a to już prosta droga do problemów z zakłóceniami albo bezpieczeństwem.
Najważniejsza zasada jest prosta: GND części elektronicznej nie traktuję automatycznie jako tego samego, co PE albo metalową obudowę. W układach sterowania może to być czysta referencja dla czujników i logiki, ale w części mocy prądy są większe, impulsy bardziej agresywne, a połączenia muszą uwzględniać nie tylko działanie, lecz także ochronę przeciwporażeniową i odporność na zakłócenia.
- W sterownikach i monitoringu liczy się stabilna referencja pomiarowa, bo czujniki napięcia i prądu są wrażliwe na każdy spadek w masie.
- W falownikach i przetwornicach ważna jest mała impedancja powrotu prądu, bo przełączanie generuje duże zakłócenia.
- W obudowach metalowych trzeba zaplanować, gdzie łączyć ekran, chassis i PE, zamiast robić to przypadkowo.
- W instalacjach z długimi przewodami różnice potencjałów między punktami masy potrafią być większe, niż intuicja podpowiada.
- Przy systemach wysokiego napięcia DC separacja galwaniczna i poprawne prowadzenie powrotów stają się elementem projektu, a nie dodatkiem.
To dlatego w energetyce i automatyce nie wystarczy powiedzieć „masa jest masą”. Trzeba jeszcze zdecydować, czy mówimy o referencji sygnału, punkcie ochronnym, ekranie, czy o powrocie dużego prądu. Z takiej perspektywy najlepiej przejść do krótkiej checklisty przed uruchomieniem układu.
Jedna checklista, która ratuje większość projektów przed błędami
Przed pierwszym uruchomieniem zawsze sprawdzam te rzeczy, bo właśnie one najczęściej przesądzają o tym, czy układ od razu działa czysto, czy zaczyna walczyć z własną masą:
- Czy każdy blok ma jasną drogę powrotu prądu?
- Czy część analogowa nie dzieli tej samej wąskiej ścieżki z przetwornicą lub silnym stopniem mocy?
- Czy kondensatory odsprzęgające są naprawdę blisko pinów układu?
- Czy punkty połączenia AGND, DGND, PGND i PE są zaprojektowane świadomie, a nie „przy okazji”?
- Czy ekran kabla, obudowa i masa sygnałowa nie tworzą przypadkowej pętli?
- Czy w układzie zasilanym z sieci zachowana jest separacja tam, gdzie powinna być separacja galwaniczna?
Jeśli trzymasz się tej logiki, masa przestaje być problemem, a zaczyna być narzędziem. I właśnie o to chodzi w dobrej elektronice: nie o to, by każdy punkt miał „0 V” na papierze, ale o to, by cały układ zachowywał się przewidywalnie, stabilnie i bezpiecznie w realnych warunkach pracy.
