W układach scalonych o wszystkim decyduje to, jak precyzyjnie da się narysować wzór tranzystorów na waflu krzemowym. Litografia w półprzewodnikach jest właśnie tym etapem, który zamienia projekt z komputera w fizyczną strukturę chipu, warstwa po warstwie. Poniżej wyjaśniam, jak ten proces działa, czym różni się DUV od EUV, gdzie są dziś jego ograniczenia i dlaczego ma to znaczenie nie tylko dla smartfonów, ale też dla elektroniki energetycznej.
Najważniejsze fakty w skrócie
- W produkcji chipów wzór przenosi się na wafle krzemowe za pomocą światła, maski i fotorezystu.
- Jeden układ scalony powstaje warstwowo, a sam proces powtarza się wielokrotnie, często ponad 100 razy.
- DUV nadal obsługuje wiele warstw, a EUV jest zarezerwowane dla najbardziej wymagających fragmentów projektu.
- Nowe systemy High NA EUV poprawiają rozdzielczość, ale nie eliminują kosztów, złożoności i potrzeby kontroli jakości.
- Na końcową jakość chipu równie mocno jak optyka wpływają oprogramowanie, metrologia i kontrola defektów.
- Ta technologia ma bezpośredni wpływ także na inwertery, sterowniki, układy zasilania i elektronikę dla OZE.

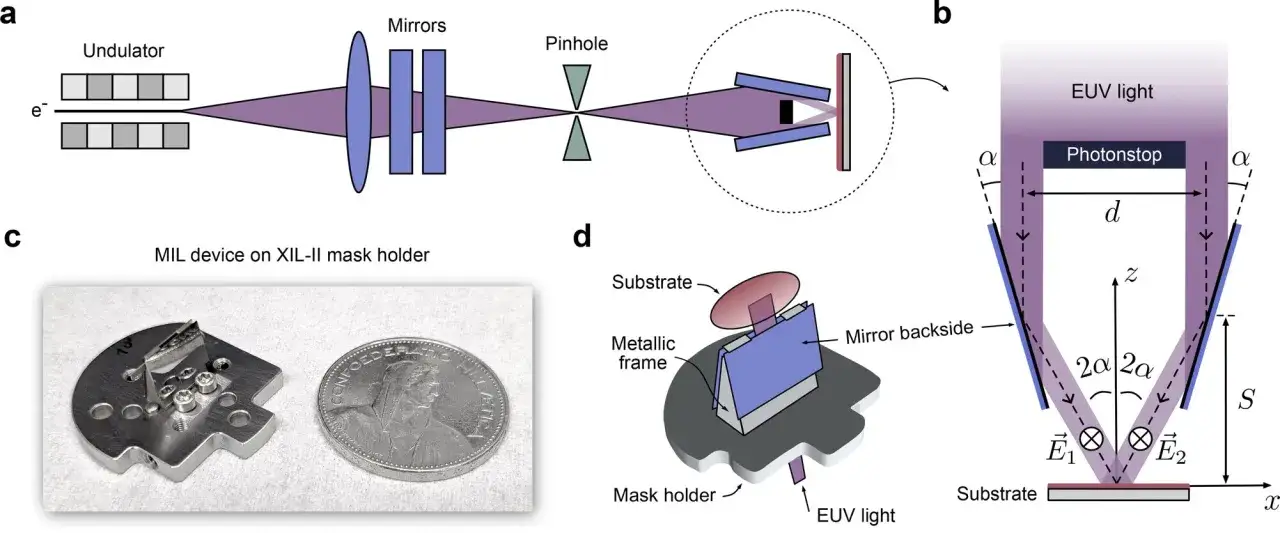

Jak wzór trafia z maski na wafel
Najprościej mówiąc, chodzi o precyzyjne projektowanie światłem. Na początku mamy maskę, czyli nośnik wzoru, który działa jak niezwykle dokładny szablon. Wiązka światła przechodzi przez układ optyczny, wzór zostaje zmniejszony i rzutowany na wafle pokryte warstwą światłoczułą. Ta warstwa, czyli fotorezyst, reaguje na ekspozycję i pozwala potem wywołać fragmenty materiału w miejscach, gdzie ma powstać kolejna część struktury.
To nie jest jednorazowy nadruk. Taki proces wykonuje się dla kolejnych warstw układu, a cały chip powstaje przez nakładanie jednego wzoru na drugi. W praktyce oznacza to setki precyzyjnych operacji, w których liczy się nie tylko sam obraz, ale też dokładność pozycjonowania, czyli overlay. To właśnie ona decyduje, czy kolejne warstwy idealnie się na siebie „złożą”, czy pojawią się błędy wpływające na wydajność i uzysk.
Ja zawsze zaczynam ten temat od tego rozróżnienia: litografia nie buduje chipu sama z siebie, ale bez niej nie da się zbudować niczego sensownego. A skoro już wiemy, jak wzór trafia na wafel, warto zobaczyć, jak wygląda cały ciąg operacji na produkcyjnej linii.
Jak wygląda proces krok po kroku
W fabryce półprzewodników jeden cykl wygląda zwykle podobnie, choć detale zależą od typu struktury i procesu. Najpierw wafle są przygotowywane i pokrywane fotorezystem. Potem następuje naświetlenie przez maskę, wywołanie wzoru, a następnie dalsze etapy obróbki, takie jak trawienie albo osadzanie materiału. Na końcu usuwa się resztki rezystu i przechodzi do następnej warstwy.
- Pokrycie wafla fotorezystem - cienka, światłoczuła warstwa ma przyjąć obraz z maski.
- Ekspozycja - wzór z maski jest przenoszony światłem na powierzchnię wafla.
- Wywołanie - odsłania się miejsca, które mają zostać usunięte albo zachowane.
- Trawienie lub osadzanie - wzór zamienia się w realną geometrię układu.
- Kontrola i pomiar - sprawdza się wymiary, przesunięcia warstw i defekty.
W praktyce najcenniejszy jest nie sam pojedynczy krok, lecz stabilność całej sekwencji. Jeśli na jednym etapie pojawi się drobna odchyłka, potem mnoży się ona przez kolejne warstwy. Dlatego obok samego naświetlania ogromne znaczenie mają pomiary, inspekcja i korekty procesowe. To prowadzi nas do pytania, dlaczego w ogóle używa się różnych rodzajów źródeł światła.
Dlaczego nie każda warstwa powstaje tym samym światłem
W nowoczesnej produkcji nie ma sensu traktować wszystkich warstw tak samo. Część z nich jest duża i mniej wymagająca, więc dobrze obsłuży je technologia DUV. Inne są ekstremalnie drobne i trudne do odwzorowania, dlatego sięga się po EUV. Właśnie tu widać najważniejszą zasadę branży: najdroższa technologia nie musi być używana wszędzie, żeby cała linia była nowoczesna.
| Technologia | Typowa długość fali / cecha | Gdzie ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| DUV | 193 nm | Wiele warstw struktury, także w masowej produkcji | Niższy koszt i dobra produktywność | Trudniej zejść do najdrobniejszych geometrii |
| EUV | 13,5 nm | Najbardziej skomplikowane warstwy nowych procesów | Lepsza zdolność odwzorowania małych detali | Wyższa złożoność i koszt systemu |
| High NA EUV | 0,55 NA, jeszcze wyższy kontrast | Najbardziej zaawansowane układy i kolejne generacje procesów | Jeszcze mniejsze struktury i wyższa rozdzielczość | Wymaga nowych narzędzi, reguł projektowych i kontroli procesu |
W praktyce to nie jest wyścig „EUV przeciwko DUV”, tylko układ naczyń połączonych. DUV nadal świetnie sprawdza się tam, gdzie nie ma potrzeby używania najdroższego narzędzia. EUV wchodzi tam, gdzie starsze podejście zaczyna przegrywać z geometrią. High NA EUV idzie jeszcze dalej: przy 0,55 NA i lepszym kontraście pozwala drukować drobniejsze cechy, a przy tym skracać niektóre etapy procesu, choć nie rozwiązuje wszystkich problemów produkcyjnych.
To właśnie dlatego w zaawansowanych fabrykach liczy się nie tylko pojedyncza maszyna, lecz cały miks technologii. I tu pojawia się drugi filar tej historii: ograniczenia, których nie widać w samej nazwie procesu, ale które decydują o kosztach i wydajności.
Co najbardziej utrudnia dalsze zmniejszanie struktur
Na papierze miniaturyzacja wygląda prosto: wystarczy „bardziej skupić światło” i narysować mniejszy wzór. W rzeczywistości problemów jest kilka i wszystkie się nakładają. Z mojego punktu widzenia trzy rzeczy wracają najczęściej: precyzja optyki, stabilność całego procesu i jakość korekcji cyfrowej.
- Ograniczenia optyczne - im mniejsze struktury, tym trudniej zachować ostre odwzorowanie bez zniekształceń.
- Overlay - kolejne warstwy muszą trafić dokładnie w poprzednie, a tolerancje są dziś ekstremalnie małe.
- Defekty i szum procesu - najmniejsza cząstka, błąd wywołania albo niestabilność materiału mogą obniżyć uzysk.
- Złożoność masek - wzór trzeba czasem celowo „odkształcić”, żeby po przejściu przez proces wyszedł poprawnie.
- Koszt własności technologii - drogie maszyny są uzasadnione tylko tam, gdzie rzeczywiście dają przewagę.
Dlatego coraz większe znaczenie ma computational lithography, czyli modelowanie i korekcja procesu przy pomocy oprogramowania. To nie jest dodatek „dla marketingu”, tylko narzędzie, które przewiduje, jak wzór zachowa się po przejściu przez optykę, materiał i kolejne etapy fabryczne. Mówiąc prościej: projektant nie tylko rysuje wzór, ale też kompensuje to, co fizyka zrobi z nim po drodze.
Właśnie to połączenie sprzętu, metrologii i software’u przesądza o tym, czy fabryka utrzyma wysoką jakość i opłacalność. A ponieważ artykuł ma sens także dla czytelnika zainteresowanego elektroniką użytkową i energetyką, warto pokazać, gdzie ta technika daje realny efekt poza samymi procesorami.
Dlaczego to ma znaczenie także dla elektroniki i energetyki
Jeśli ktoś myśli wyłącznie o smartfonach, widzi tylko fragment obrazu. Ta sama logika produkcji stoi za układami, które trafiają do laptopów, serwerów, samochodów, liczników energii, systemów sterowania i urządzeń fotowoltaicznych. W praktyce oznacza to, że każdy inwerter, inteligentny licznik, sterownik ładowania czy układ monitoringu korzysta z półprzewodników, których jakość zależy między innymi od precyzji na etapie wzorowania.
To szczególnie ważne w energetyce, gdzie liczy się nie tylko moc obliczeniowa, ale też odporność, sprawność i niezawodność. Układy zasilania, przetwornice, kontrolery i moduły komunikacyjne często nie potrzebują najbardziej agresywnej miniaturyzacji, ale nadal korzystają z dopracowanych procesów DUV i z bardzo rygorystycznej kontroli jakości. Z kolei najbardziej wymagające chipy obliczeniowe, wykorzystywane choćby w centrach danych czy zaawansowanej automatyce, potrzebują już EUV lub technologii jeszcze nowszej generacji.
To jest też dobry moment na uczciwe dopowiedzenie: nie każdy chip musi być „najmniejszy na świecie”. W elektronice mocy często ważniejsze są inne parametry niż sam rozmiar tranzystora. Dla czytelnika zainteresowanego OZE to praktyczna wskazówka, bo w realnych urządzeniach największą różnicę robi zwykle dobrze dobrany proces, a nie samo hasło o „najnowocześniejszym węźle”.
Skoro już wiemy, gdzie ta technologia pracuje, zostaje ostatnia rzecz: jak ja oceniam, czy dana linia produkcyjna naprawdę jest zaawansowana, a nie tylko dobrze opisana w materiałach promocyjnych.
Na co zwracam uwagę, gdy oceniam dojrzałość procesu
Ja patrzę na tę technikę przez pryzmat czterech pytań, bo same parametry katalogowe rzadko mówią całą prawdę.
- Czy fabryka używa właściwego miksu DUV i EUV - nie chodzi o „więcej nowości”, tylko o dobór narzędzia do warstwy.
- Jak wygląda uzysk - dobra technologia bez wysokiego yieldu nie broni się ekonomicznie.
- Jak działa kontrola procesu - bez pomiarów i korekt nawet świetna optyka nie dowiezie stabilności.
- Jakie są koszty eksploatacji - cena zakupu maszyny to dopiero początek, a nie pełny rachunek.
W 2026 roku najciekawsze jest nie to, że litografia staje się „coraz mniejsza”, ale to, że staje się coraz bardziej systemowa: łączy optykę, chemię materiałów, oprogramowanie, metrologię i kontrolę jakości w jeden precyzyjny łańcuch. Jeśli rozumiesz ten układ, łatwiej odróżnisz realny postęp od samego marketingu i lepiej ocenisz, dlaczego konkretne układy są szybsze, tańsze w użyciu albo bardziej energooszczędne. A to już wiedza, która przydaje się nie tylko przy czytaniu o chipach, ale też przy ocenie całej nowoczesnej elektroniki.
