W pomiarach sygnału liczy się nie tylko to, czy coś dociera do odbiornika, ale też jaką ma moc i czy da się ją sensownie porównać z innymi wartościami. Właśnie do tego służy dBm: upraszcza opisywanie bardzo małych i bardzo dużych poziomów mocy w telekomunikacji, elektronice i systemach pomiarowych. Poniżej wyjaśniam, co dokładnie oznacza ta jednostka, jak ją przeliczać, gdzie pojawia się w praktyce i jakie błędy najczęściej psują interpretację wyniku.
Najważniejsze informacje o jednostce mocy sygnału
- 0 dBm oznacza 1 mW, czyli punkt odniesienia dla całej skali.
- Wartości dodatnie oznaczają moc większą od 1 mW, a ujemne - mniejszą, ale nadal jak najbardziej poprawną.
- Zmiana o 10 dB oznacza około 10 razy większą lub mniejszą moc, a o 3 dB - w przybliżeniu podwojenie albo zmniejszenie o połowę.
- dBm to jednostka mocy, a nie zwykłe dB, więc nie należy ich mieszać.
- W praktyce ta skala pojawia się w RF, światłowodach, analizatorach, modemach LTE i systemach monitoringu, także w instalacjach fotowoltaicznych.
Co naprawdę oznacza ta skala
dBm to logarytmiczny zapis mocy odniesionej do 1 mW. Innymi słowy, nie opisuje on samej mocy absolutnej w watach, tylko poziom mocy względem ustalonego punktu odniesienia. Dzięki temu bardzo wygodnie porównuje się sygnały, które różnią się o całe rzędy wielkości.
Najprostszy zapis, którego używam w praktyce, wygląda tak: dBm = 10 × log10(mocy w mW). Jeśli chcesz wrócić do mW, liczysz odwrotnie: mW = 10^(dBm/10). Z tego wynika najważniejsza rzecz: 0 dBm nie oznacza „braku sygnału”, tylko dokładnie 1 mW.
Ta jednostka jest przydatna zarówno dla mocy elektrycznej, jak i optycznej, o ile mówimy o mocy, a nie o napięciu. W telekomunikacji spotkasz ją przy nadajnikach, odbiornikach, analizatorach widma i przy ocenie czułości toru transmisyjnego. Skoro wiadomo już, czym jest sama skala, najłatwiej przejść do przeliczeń, bo to one najczęściej rozwiązują praktyczny problem.
Jak przeliczać dBm na miliwaty bez zgadywania
W codziennej pracy najbardziej pomaga mi pamięć o kilku punktach odniesienia, a nie sam wzór. Dobrze jest znać liczby, które pojawiają się najczęściej, bo wtedy odczyt staje się intuicyjny. Poniżej masz prostą tabelę, która pokazuje typowe wartości i ich odpowiedniki w mW.
| dBm | Moc w mW | Jak to czytać |
|---|---|---|
| 30 dBm | 1000 mW | 1 W, bardzo mocny sygnał jak na małe urządzenia |
| 20 dBm | 100 mW | Poziom często spotykany w niewielkich nadajnikach |
| 10 dBm | 10 mW | Sygnał wyraźnie powyżej punktu odniesienia |
| 0 dBm | 1 mW | Punkt odniesienia |
| -10 dBm | 0,1 mW | Jedna dziesiąta miliwata |
| -20 dBm | 0,01 mW | Bardzo mała moc, ale nadal łatwa do pomiaru |
| -30 dBm | 0,001 mW | Poziom spotykany przy słabszych sygnałach odbiorczych |
W praktyce warto zapamiętać jeszcze jedną regułę: +3 dB to około dwa razy więcej mocy, a -3 dB to około połowa. To przybliżenie działa szybciej niż liczenie z kalkulatorem i wystarcza w wielu sytuacjach diagnostycznych. Gdy już umiesz przeliczać sam poziom, pojawia się ważniejsze pytanie: dlaczego ten sam odczyt w jednym układzie jest poprawny, a w innym bywa mylący?
Dlaczego impedancja nie jest tylko technicznym detalem
dBm opisuje moc, ale gdy wyliczasz ją z napięcia, musisz znać impedancję obciążenia. To właśnie ona decyduje, ile mocy odpowiada danemu napięciu skutecznemu. Dlatego ten sam sygnał napięciowy może dawać zupełnie inny wynik w dBm w zależności od tego, czy mierzysz w 50 Ω, 75 Ω czy 600 Ω.
Najczęściej spotykane wartości dla 0 dBm wyglądają tak:
| Impedancja | Napięcie RMS dla 0 dBm |
|---|---|
| 50 Ω | 223,6 mV |
| 75 Ω | 273,9 mV |
| 600 Ω | 774,6 mV |
To dobrze pokazuje, dlaczego przy pomiarach RF zwykle pracuje się w 50 Ω, a w części starszych torów telekomunikacyjnych spotyka się 600 Ω. W praktyce chodzi o to, by wynik był porównywalny z innymi urządzeniami i zgodny z założeniami toru. Jeśli analizator, generator albo miernik mocy pokazuje dBm, zwykle zakłada określony punkt odniesienia, więc zawsze warto sprawdzić ustawienia przed interpretacją odczytu. Gdy ten fundament jest jasny, można przejść do tego, gdzie ta jednostka naprawdę pojawia się na co dzień.
Gdzie ta jednostka pojawia się najczęściej
W telekomunikacji dBm spotykam wszędzie tam, gdzie trzeba opisać moc sygnału precyzyjniej niż kreskami na ikonach telefonu. W praktyce pomaga to zarówno przy projektowaniu, jak i przy diagnostyce. W instalacjach fotowoltaicznych pojawia się rzadziej niż w klasycznym RF, ale nadal ma znaczenie - głównie tam, gdzie inwerter, licznik, bramka IoT albo rejestrator danych korzystają z łączności bezprzewodowej.
Sygnał radiowy i sieci komórkowe

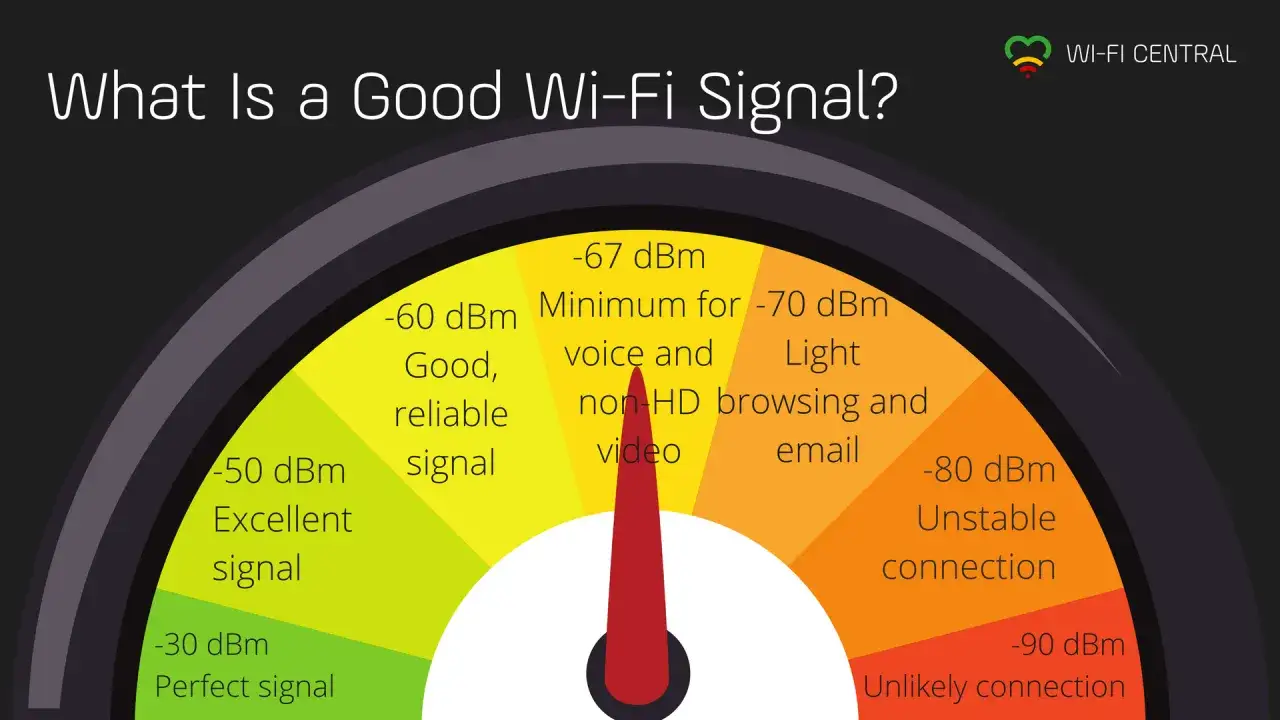

W Wi‑Fi, LTE i 5G patrzy się nie tylko na to, czy sygnał jest, ale na jego poziom w dBm. Odczyty blisko -30 dBm zwykle oznaczają bardzo silny sygnał, okolice -50 do -67 dBm najczęściej dają komfortową pracę, a poniżej -80 dBm zaczynają rosnąć problemy z odpornością na zakłócenia i zanikami. To są wartości orientacyjne, bo dużo zależy od pasma, anteny, szerokości kanału i technologii transmisji.
W modemach i aplikacjach diagnostycznych możesz też zobaczyć skróty takie jak RSSI albo RSRP. W obu przypadkach chodzi o ocenę poziomu sygnału, ale nie są to dokładnie te same wskaźniki, więc przy porównywaniu wyników trzeba zachować ostrożność. Ja zawsze patrzę najpierw na to, czy porównuję tę samą technologię i ten sam warunek pomiaru, bo bez tego liczba traci sens.
Światłowody i aparatura pomiarowa
W torach optycznych dBm jest wygodnym sposobem opisu mocy nadajnika i czułości odbiornika. To ważne, bo w światłowodzie straty potrafią wynikać z zabrudzonego złącza, zbyt mocnego zgięcia włókna albo zwykłej różnicy między założeniem a rzeczywistym tłumieniem odcinka. W takim układzie sama liczba w dBm nie wystarczy - trzeba jeszcze znać bilans łącza, czyli to, ile mocy wyszło, ile zostało po drodze i jaki margines pozostał na błędy oraz starzenie instalacji.
Przeczytaj również: Regulator PID - Jak działa, stroić i stosować w elektronice?
Monitoring instalacji fotowoltaicznych i IoT
W instalacjach PV dBm najczęściej pojawia się przy modemach GSM/LTE, routerach przemysłowych, bramkach telemetrycznych i łączach między urządzeniami pomiarowymi. Sama produkcja energii nie ma z tą jednostką nic wspólnego, ale dobra łączność ma bezpośredni wpływ na monitoring, alarmy i zdalny odczyt danych. Jeśli sygnał radiowy spada, falownik nie traci wydajności energetycznej, ale możesz stracić podgląd pracy systemu, a to już praktyczny problem.
Właśnie dlatego w elektronice użytkowej i instalacjach technicznych ta skala nie jest ciekawostką, tylko narzędziem do oceny jakości połączenia. Skoro wiesz już, gdzie ją znajdziesz, warto rozbroić kilka błędów, które najczęściej prowadzą do złych wniosków.
Najczęstsze błędy przy interpretacji odczytu
Największy błąd, jaki widzę, to mieszanie dB z dBm. Pierwsze jest jednostką względną, drugie opisuje poziom mocy względem 1 mW. To nie jest drobna różnica w zapisie, tylko całkiem inny rodzaj informacji. Jeśli ktoś mówi o „spadku o 5 dB”, opisuje zmianę; jeśli podaje „-5 dBm”, mówi o konkretnej mocy.
- Mylenie dB z dBm - prowadzi do złej interpretacji, bo jedno oznacza różnicę, a drugie poziom absolutny.
- Uznawanie wartości ujemnej za błąd - w tej skali wartości ujemne są normalne i bardzo częste.
- Porównywanie odczytów z różnych pasm - -70 dBm w jednym układzie może znaczyć coś innego niż -70 dBm w innym.
- Ignorowanie szerokości pasma - ten sam poziom mocy w wąskim i szerokim kanale nie daje tej samej jakości odbioru.
- Pomijanie impedancji - szczególnie przy przeliczaniu napięcia na moc łatwo uzyskać błędny wynik.
- Patrzenie tylko na jedną liczbę - liczy się też szum, modulacja, antena, odległość i zakłócenia w otoczeniu.
Do tego dochodzi jeszcze jedno nieporozumienie: dBm/Hz to nie to samo co sama moc w dBm. Gęstość mocy na 1 Hz jest używana do opisu szumu i widma, ale nie zastępuje zwykłego odczytu mocy. Gdy ktoś miesza te pojęcia, szybko dochodzi do błędnych wniosków o jakości toru. Jeśli unikniesz tych pułapek, sam odczyt zacznie pracować na twoją korzyść, a nie przeciwko tobie.
Co sprawdza się w praktyce, gdy masz tylko jedną liczbę na ekranie
Ja przy takich pomiarach trzymam się prostego schematu: najpierw sprawdzam punkt odniesienia, potem warunki pomiaru, a dopiero na końcu samą wartość. To działa lepiej niż spontaniczne porównywanie liczb wyrwanych z kontekstu. Jeśli widzisz słaby sygnał, nie zaczynaj od wymiany urządzenia - najpierw sprawdź antenę, długość i jakość kabla, złącza, położenie urządzenia oraz to, czy nie zmieniło się pasmo albo kanał pracy.
- Porównuj tylko pomiary wykonane w tym samym układzie i z tą samą impedancją.
- Notuj pasmo, szerokość kanału i miejsce pomiaru.
- Patrz na zmianę w czasie, a nie tylko na pojedynczy odczyt.
- W instalacjach PV sprawdzaj przede wszystkim antenę, router, przewód i jakość montażu, jeśli łączność staje się niestabilna.
- Do oceny Wi‑Fi i LTE używaj wartości w dBm, a nie samych kresek, bo ikonki upraszczają obraz do granic użyteczności.
Jeżeli potraktujesz tę jednostkę jako narzędzie do porównywania mocy, a nie jako przypadkowy skrót na ekranie, odczyty zaczną być naprawdę pomocne. Dla mnie właśnie to jest najważniejsze: dBm porządkuje rozmowę o sygnale, dzięki czemu można szybciej znaleźć źródło problemu i sensowniej ocenić, czy układ działa dobrze, czy tylko „jakoś działa”.
