CMOS w praktyce - jak działa, gdzie wygrywa i na co uważać

Wojciech Gajewski

Wojciech Gajewski

|

21 sierpnia 2026

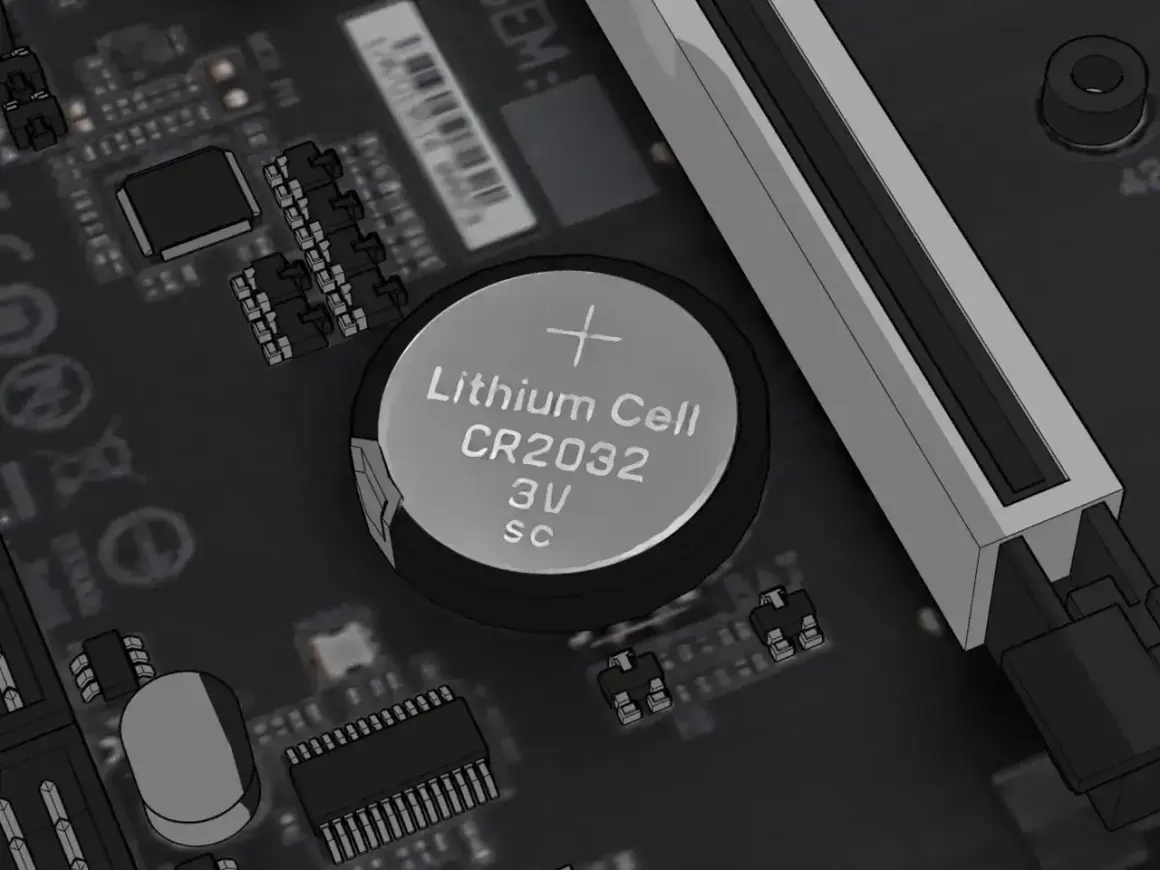

Bateria CR2032 na płycie głównej, zasila pamięć CMOS.

Technologia CMOS, czyli Complementary Metal-Oxide-Semiconductor, stoi za bardzo wieloma współczesnymi układami cyfrowymi: procesorami, mikrokontrolerami, pamięciami i czujnikami obrazu. Jej znaczenie nie polega tylko na tym, że „działa”, ale na tym, że pozwala budować bardzo złożone układy przy niskim poborze mocy i wysokiej integracji. Poniżej wyjaśniam, jak to działa w praktyce, gdzie CMOS naprawdę wygrywa i jakie błędy najczęściej psują projekt jeszcze przed pierwszym uruchomieniem.

Najważniejsze fakty o CMOS w praktyce

  • CMOS opiera się na parze komplementarnych tranzystorów PMOS i NMOS, które przełączają wyjście bez stałej ścieżki prądu w stanie ustalonym.
  • Największy koszt energetyczny pojawia się podczas przełączania, a nie wtedy, gdy układ spokojnie trzyma stan logiczny.
  • Niewykorzystanych wejść nie zostawia się „w powietrzu” - trzeba nadać im logiczne 0 albo 1.
  • Ta technologia dominuje w procesorach, mikrokontrolerach, pamięciach, układach sterujących i sensorach obrazu.
  • W elektronice niskoenergetycznej liczą się nie tylko same tranzystory, ale też napięcie zasilania, częstotliwość i pojemność obciążenia.

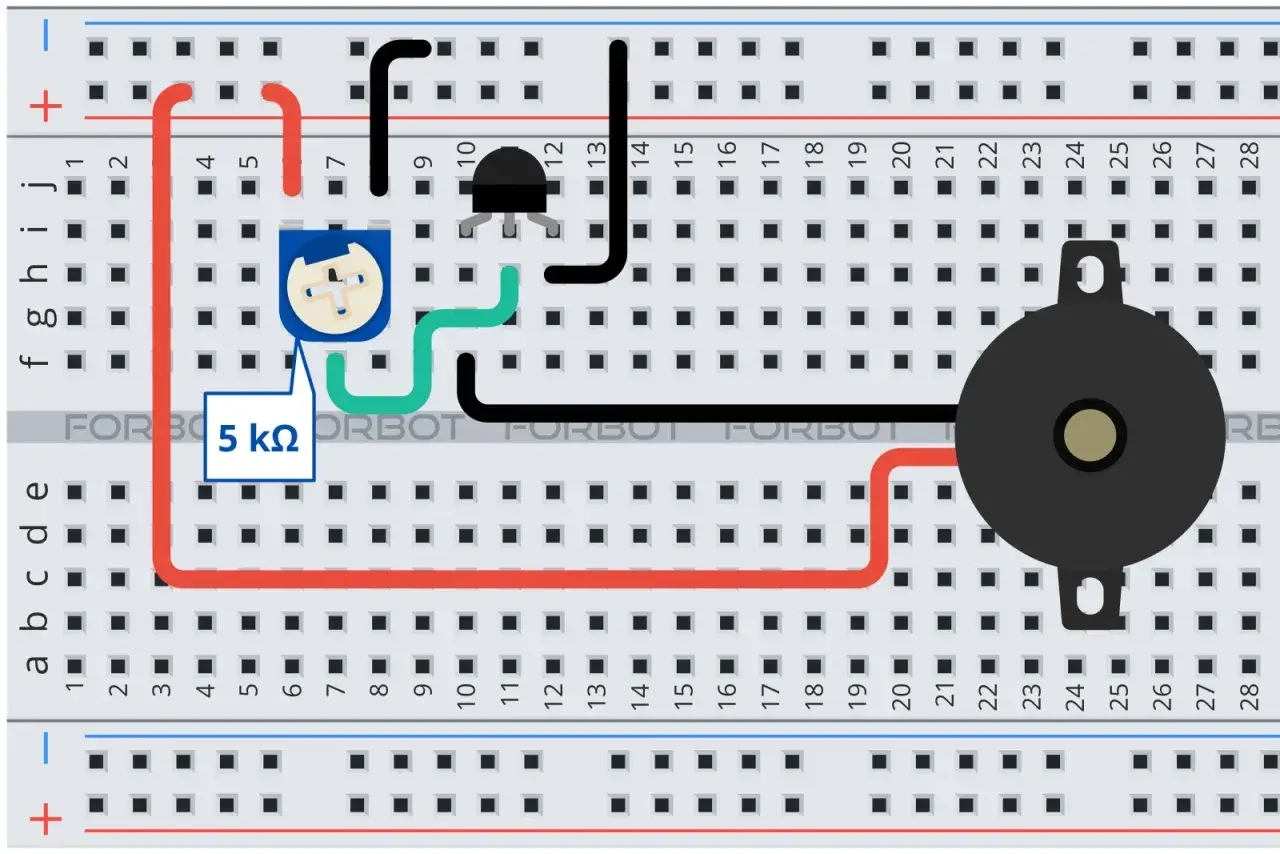

Układ na płytce stykowej z rezystorem 5 kΩ, diodą LED i buzzerem, podłączonymi do zasilania. To prosty obwód z wykorzystaniem technologii CMOS.

Jak działa układ CMOS z parą tranzystorów

Najprostszy układ CMOS to inwerter zbudowany z dwóch tranzystorów MOSFET: PMOS i NMOS. MOSFET to tranzystor polowy z izolowaną bramką, w którym napięcie na bramce steruje przewodzeniem kanału zamiast wymagać stałego prądu sterującego. W nazwie tej technologii chodzi o historyczny układ metal-oxide-semiconductor, czyli o bramkę oddzieloną warstwą tlenku od półprzewodnika.

W takim układzie jeden tranzystor łączy wyjście z zasilaniem, a drugi z masą. Gdy wejście jest niskie, PMOS przewodzi, a NMOS pozostaje zamknięty, więc na wyjściu pojawia się stan wysoki. Gdy wejście rośnie, sytuacja odwraca się: PMOS się zamyka, NMOS otwiera i wyjście spada do zera. To właśnie ta komplementarność daje nazwę CMOS i pozwala ograniczyć pobór mocy w stanie ustalonym.

W praktyce nie chodzi wyłącznie o jeden inwerter. Z tych samych zasad buduje się bramki NAND, NOR i bardziej złożone funkcje logiczne, a logika komplementarna dobrze pasuje do praw de Morgana. Dla projektanta ważna jest prosta konsekwencja: w stanie statycznym układ zużywa mało energii, a najwięcej kosztuje go przejście z jednego stanu do drugiego. To prowadzi prosto do pytania, dlaczego właśnie ta architektura wyparła starsze rodziny logiczne.

Dlaczego ta architektura wyparła starsze rodziny logiczne

Gdy porównuję CMOS z TTL i starszym NMOS-em, różnica najczęściej nie polega na samej szybkości, lecz na zużyciu energii, odporności na zakłócenia i skali integracji. CMOS daje bardzo niski pobór w spoczynku, a jednocześnie pozwala upchnąć ogromną liczbę tranzystorów na małej powierzchni krzemu. To właśnie ten kompromis sprawił, że stał się domyślnym wyborem dla nowoczesnych układów scalonych.

Cecha CMOS TTL / starsze rodziny logiczne Co to oznacza w praktyce
Pobór mocy w spoczynku Bardzo niski Zwykle wyższy Lepsza praca w urządzeniach bateryjnych i czuwających
Pobór przy przełączaniu Rośnie z częstotliwością, napięciem i pojemnością obciążenia Też rośnie, ale model energetyczny jest mniej korzystny Trzeba pilnować zegara, obciążeń i zasilania
Odporność na zakłócenia Dobra Zwykle niższa lub bardziej zależna od rodziny Łatwiejsza integracja większych układów
Gęstość integracji Bardzo wysoka Niższa Procesory, SoC, pamięci i sensory mieszczą się na jednym chipie
Napięcie zasilania Wiele współczesnych układów działa w okolicach 1,5-3,3 V, choć spotyka się też odmiany 5 V Często 5 V Łatwiej projektować układy niskoenergetyczne

Texas Instruments zwraca uwagę, że całkowity pobór mocy w CMOS składa się z części statycznej i dynamicznej, a przy wysokiej częstotliwości coraz większe znaczenie ma ładowanie i rozładowywanie pojemności. W uproszczeniu energia przełączenia rośnie wraz z pojemnością obciążenia, kwadratem napięcia i częstotliwością zegara. Z tego powodu nawet niewielka zmiana architektury zasilania potrafi dać wyraźny efekt w cieplnym bilansie układu.

Jeśli projekt wymaga współpracy ze starszym sprzętem, czasem wybiera się odmiany kompatybilne z TTL, ale na nowych płytkach to raczej wyjątek niż reguła. W większości przypadków CMOS wygrywa nie przez jeden spektakularny parametr, tylko przez stabilny zestaw zalet, które składają się na praktyczną przewagę. Z tego powodu warto od razu przejść do tego, gdzie ta technologia faktycznie siedzi w codziennej elektronice.

Gdzie spotkasz CMOS w komputerach i elektronice użytkowej

Najczęściej myśli się o procesorach, ale CMOS siedzi znacznie głębiej w całym układzie. Znajdziesz go w SoC, mikrokontrolerach, pamięciach SRAM, interfejsach, układach zegarowych i w większości współczesnych chipów analogowo-cyfrowych. Nawet tam, gdzie elektronika pracuje z sygnałem analogowym, sama logika sterująca zwykle pozostaje oparta na CMOS.

  • Procesory i układy SoC - tam liczy się ogromna liczba tranzystorów na małej powierzchni i rozsądna energia na każde przełączenie.
  • Mikrokontrolery - szczególnie ważne w systemach, które długo śpią, na przykład w czujnikach, licznikach energii i sterownikach fotowoltaiki.
  • Pamięci i układy podtrzymania czasu - tutaj CMOS bywa mylony z „baterią CMOS” w komputerach; historycznie bateria podtrzymywała niewielką pamięć ustawień i zegar RTC.
  • Czujniki obrazu - onsemi opisuje typowy sensor CMOS jako połączenie matrycy pikseli, toru analogowego, przetwornika A/C i części cyfrowej sterującej odczytem.
  • Elektronika energetyczna - sterowniki, pomiary i telemetria w falownikach, ładowarkach i systemach monitoringu instalacji PV.

Właśnie tu widać przewagę tej technologii: można w jednym układzie połączyć funkcje obliczeniowe, pomiarowe i komunikacyjne bez dramatycznego wzrostu poboru mocy. Kiedy jednak ktoś projektuje taki układ po raz pierwszy, najczęściej popełnia bardzo podobne błędy. I właśnie one są zwykle droższe niż sama technologia.

Najczęstsze błędy przy projektowaniu i uruchamianiu układów CMOS

W praktyce najczęściej widzę nie tyle problemy z CMOS-em jako takim, ile z założeniami projektowymi. Ten typ układów potrafi być bardzo oszczędny, ale równie łatwo zaczyna pobierać zaskakująco dużo prądu, jeśli traktuje się go jak idealny element zamiast rzeczywistego scalaka z progami, pojemnościami i upływnościami.

  1. Pozostawienie wejść bez stanu logicznego - Texas Instruments wprost ostrzega, że niewykorzystanych wejść nie zostawia się w powietrzu. Jeśli układ nie jest stale sterowany, trzeba dodać rezystor podciągający lub ściągający, najczęściej w okolicach 10 kΩ jako rozsądny punkt startowy.
  2. Za wolne zbocza sygnału - powolne przejścia zwiększają pobór energii i mogą wprowadzać układ w niestabilny obszar pracy. Jeśli sygnał narasta zbyt wolno, często pomaga wejście Schmitta, bo ma histerezę i lepiej toleruje takie warunki.
  3. Złe dopasowanie poziomów napięć - wejście 1,8 V nie zawsze bezpiecznie współpracuje z logiką 3,3 V albo 5 V. Jeśli nie sprawdza się progów VIH i VIL, szybko pojawiają się błędy komunikacji.
  4. Brak odsprzęgania zasilania - przy każdym układzie scalonym zwykle daję 100 nF możliwie blisko pinu zasilania, a przy szybszych i bardziej prądożernych blokach dokładam większe pojemności. Bez tego nawet dobry układ potrafi się wzbudzać.
  5. Mylenie poboru statycznego z całkowitym - niski pobór w spoczynku nie oznacza niskiego poboru zawsze. Przy wysokiej częstotliwości przełączania i dużej pojemności obciążenia energia rośnie szybko.

Najlepszy zysk daje zwykle połączenie trzech ruchów: krótsze ścieżki, mniejsze obciążenie i niższe napięcie. Gdy te podstawy są dopięte, można spojrzeć szerzej na to, jak sama technologia produkcji zmieniła się w ostatnich latach.

Co zmieniły FinFET-y i nowsze procesy produkcyjne

Współczesny chip nie musi już wyglądać tak, jak klasyczny, planarny układ z podręcznika, ale nazwa CMOS nadal ma sens. Zasada komplementarnych tranzystorów p i n pozostała ta sama, tylko geometria i sposób kontroli kanału stały się znacznie bardziej zaawansowane. FinFET to tranzystor o trójwymiarowej geometrii, w którym bramka lepiej otacza kanał, więc łatwiej ograniczyć prąd upływu i utrzymać kontrolę nad przełączaniem. W kolejnych generacjach pojawiły się też struktury nanosheet, które idą w tym samym kierunku.

To ma kilka praktycznych skutków. Po pierwsze, można utrzymać niższe napięcia zasilania i nadal osiągać wysoką gęstość integracji. Po drugie, rośnie znaczenie temperatury, upływności i jakości zasilania, bo marginesy są mniejsze niż kiedyś. Po trzecie, nie każdy układ musi korzystać z najnowszego procesu. W wielu zastosowaniach przemysłowych, motoryzacyjnych i pomiarowych lepszy bywa dojrzały proces CMOS, który jest tańszy, stabilniejszy i łatwiejszy do opanowania pod względem analogowym.

W praktyce oznacza to, że sama nazwa procesu nie mówi jeszcze wszystkiego o jakości projektu. Czasem bardziej opłaca się użyć starszego, ale przewidywalnego procesu niż walczyć z najnowszą geometrią tylko po to, by mieć „modniejszy” chip. To prowadzi do ostatniej kwestii, czyli do tego, kiedy CMOS naprawdę ma największy sens z punktu widzenia oszczędzania energii.

Co ta technologia znaczy dla urządzeń oszczędzających energię

Jeśli buduję układ, który ma działać miesiącami z baterii albo z małego panelu słonecznego, patrzę na CMOS przede wszystkim przez pryzmat budżetu mocy. W instalacjach fotowoltaicznych, monitoringu środowiskowym, licznikach energii i elektronice smart home liczy się każdy miliwat, bo to on decyduje o czasie pracy, stabilności i temperaturze całego systemu.

Najbardziej praktyczna zasada jest prosta: im mniej niepotrzebnych przełączeń, tym lepiej. Dlatego przy projektach niskoenergetycznych sprawdzam nie tylko samą technologię układu, ale też częstotliwość zegara, pojemność wyjść, stany uśpienia i zachowanie wejść w czasie bezczynności. CMOS daje tu dużą przewagę, ale nie naprawi złej architektury zasilania ani źle dobranych poziomów logicznych.

Jeżeli projekt ma pracować długo i przewidywalnie, nie zaczynam od pytania, czy to jest CMOS, tylko od pytania, jak układ zachowuje się przy realnym obciążeniu, w temperaturze roboczej i przy słabym zasilaniu. To właśnie tam wychodzą różnice między poprawnym wyborem technologii a przypadkowym użyciem popularnego skrótu.

FAQ - Najczęstsze pytania

Najprostszy inwerter CMOS zbudowany jest z pary komplementarnych tranzystorów PMOS i NMOS. Gdy na wejściu jest niski poziom, PMOS przewodzi, NMOS jest zamknięty i na wyjściu pojawia się stan wysoki. Gdy wejście rośnie, sytuacja się odwraca, a wyjście spada do zera. To właśnie ta komplementarność daje CMOS niski pobór mocy w stanie ustalonym.

W CMOS energia zużywa się głównie wtedy, gdy układ ładuje i rozładowuje pojemności, a nie gdy spokojnie trzyma stan logiczny. W praktyce koszt rośnie wraz z pojemnością obciążenia, napięciem zasilania i częstotliwością przełączeń. Dlatego nawet niewielka zmiana zegara albo obciążenia potrafi wyraźnie podnieść pobór mocy.

Najczęstszy problem to pozostawienie wejść bez ustalonego stanu logicznego - takie piny trzeba podciągnąć lub ściągnąć, często rezystorem około 10 kΩ. Kłopoty powodują też zbyt wolne zbocza, złe dopasowanie poziomów napięć oraz brak odsprzęgania zasilania, zwykle przez kondensator 100 nF umieszczony możliwie blisko pinu zasilania. Warto też pamiętać, że niski pobór w spoczynku nie oznacza niskiego poboru przy wysokiej częstotliwości pracy.

CMOS dominuje w procesorach, układach SoC, mikrokontrolerach, pamięciach SRAM, interfejsach i większości współczesnych chipów. Występuje też w czujnikach obrazu, gdzie łączy matrycę pikseli, tor analogowy, przetwornik A/C i część cyfrową. Technologia ta jest również ważna w elektronice energetycznej, na przykład w sterownikach i systemach monitoringu instalacji PV.

FinFET ma trójwymiarową geometrię, dzięki której bramka lepiej kontroluje kanał i łatwiej ograniczyć prąd upływu. To pomaga utrzymać niższe napięcia zasilania i wysoką gęstość integracji. Jednocześnie w zastosowaniach przemysłowych, motoryzacyjnych i pomiarowych często dobrze sprawdza się dojrzały proces CMOS, bo bywa tańszy, stabilniejszy i łatwiejszy do opanowania.
