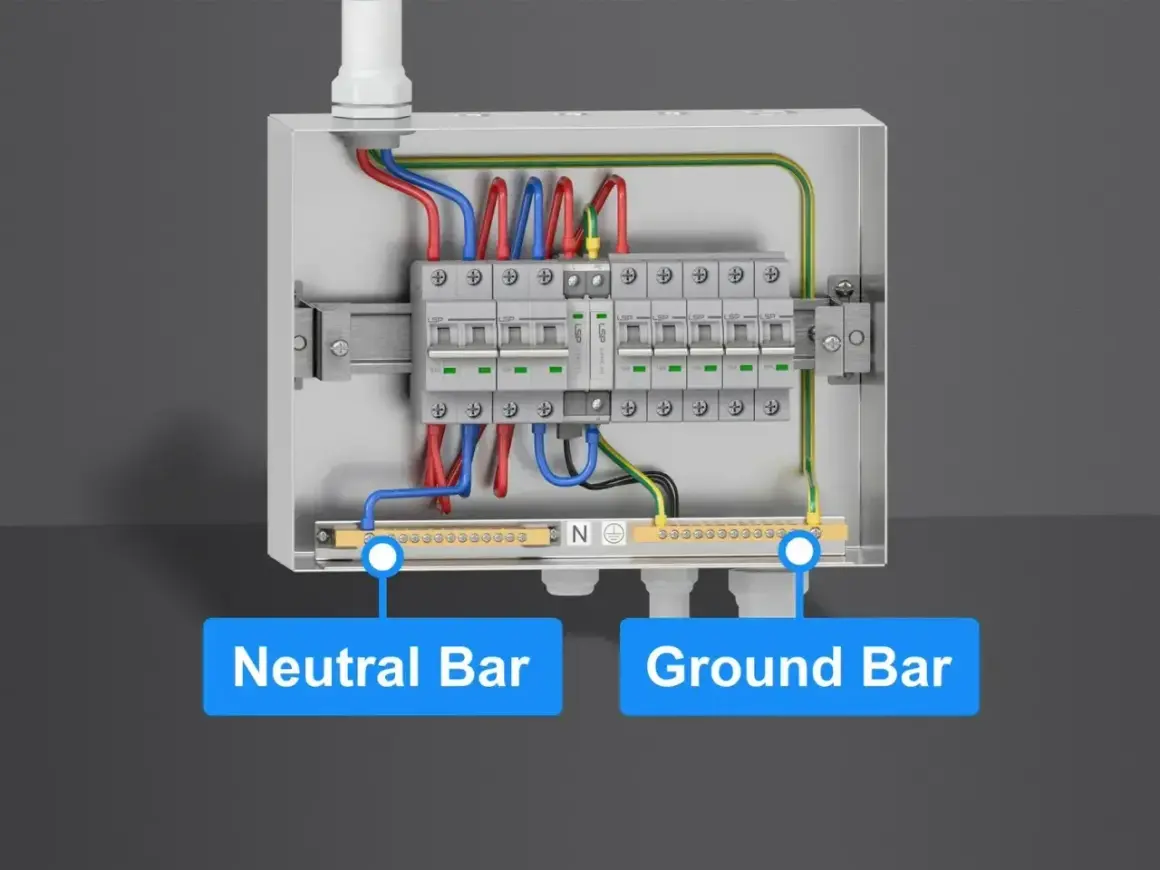

W skrzynce elektrycznej widać bezpieczniki i listwy zaciskowe. Po lewej jest listwa neutralna, po prawej listwa ochronna.

Przewód neutralny odpowiada za powrót prądu do źródła i w praktyce decyduje o tym, czy instalacja działa stabilnie, a zabezpieczenia reagują tak, jak powinny. W domu, mieszkaniu i układzie z fotowoltaiką jego rola jest dużo ważniejsza, niż wielu osobom się wydaje: od poprawnego oznaczenia żył po bezpieczny rozdział w rozdzielnicy i współpracę z RCD. Poniżej wyjaśniam, jak działa, jak go odróżnić od PE i PEN oraz jakie błędy najczęściej powodują problemy.

Co warto zapamiętać o żyłe neutralnej

  • Żyła N zamyka obwód i odprowadza prąd roboczy z odbiornika, więc nie jest przewodem ochronnym.
  • Niebieska izolacja oznacza neutralny tor, a żółto-zielona służy do ochrony przeciwporażeniowej.
  • W starszych układach TN-C funkcję N i PE łączy przewód PEN, ale po rozdziale nie wolno ich ponownie mostkować.
  • Luźny albo przerwany N potrafi wywołać migotanie światła, dziwne napięcia i awarie elektroniki.
  • Przy PV i falownikach sposób prowadzenia N zależy od projektu oraz instrukcji producenta, nie od przyzwyczajeń wykonawcy.

Jak działa żyła neutralna w instalacji

W prostym obwodzie jednofazowym prąd wypływa żyłą fazową, a wraca właśnie neutralnym torem. To dlatego odbiornik w gniazdku 230 V działa w obiegu zamkniętym, a nie „na jednym przewodzie”. W układzie trójfazowym sytuacja jest bardziej złożona, bo część prądów może się znosić, ale tylko wtedy, gdy obciążenie jest możliwie równe.

W praktyce domowej równowaga rzadko jest idealna. Lodówka, piekarnik, czajnik, ładowarki, zasilacze impulsowe i LED-y nie obciążają instalacji symetrycznie, więc neutralny tor bywa realnie obciążony. Ja patrzę na niego jak na pełnoprawną żyłę roboczą, a nie „dodatek”, który można zignorować.

To ważne także z punktu widzenia bezpieczeństwa. Jeśli ten tor jest poluzowany, źle dobrany albo przerwany, instalacja może zachowywać się pozornie normalnie tylko przez chwilę. Potem pojawiają się objawy, które trudno połączyć z jedną przyczyną: nierówne napięcia, wyzwalanie zabezpieczeń i losowe błędy urządzeń elektronicznych.

Właśnie dlatego przy każdej modernizacji zaczynam od pytania, czy obwód ma prawidłowo poprowadzony tor powrotny i czy układ sieci został rozpoznany poprawnie. To zwykle oszczędza więcej czasu niż szukanie problemu po fakcie.

Jak odróżnić N, PE i PEN

Tu najłatwiej o pomyłkę, bo w mowie potocznej wciąż krążą stare nazwy i skróty. W praktyce zasada jest prosta: neutralny tor służy do pracy obwodu, a ochronny do bezpieczeństwa. Materiały ZPE pokazują to bardzo jasno: niebieski oznacza N, a zielono-żółty PE. To dobra, szybka reguła, ale nie zwalnia z myślenia, bo starsze instalacje bywają wykonane inaczej niż nowe.

Schemat instalacji elektrycznej: przewód neutralny (N) biegnie do puszki, gdzie łączy się z przewodem do punktu oświetlenia.

Element Rola Typowe oznaczenie Najważniejsza zasada
N Tor roboczy, którym prąd wraca do źródła Niebieski Nie używać go jako przewodu ochronnego
PE Ochrona przeciwporażeniowa i połączenie części dostępnych z uziemieniem Żółto-zielony Nie prowadzi się nim normalnie prądu roboczego
PEN Wspólna funkcja ochronna i neutralna w starszych układach TN-C Oznaczenie zależne od wykonania instalacji Po rozdziale na PE i N nie wolno ich ponownie łączyć

Największy błąd polega na zaufaniu samemu kolorowi. W dobrze wykonanej instalacji barwy bardzo pomagają, ale po latach przeróbek, dołożenia osprzętu i naprawach „na szybko” przewód niebieski nie zawsze oznacza to, co powinien. Dlatego w rozdzielnicy i gniazdach liczy się nie tylko kolor, ale też układ połączeń, pomiary i dokumentacja.

Jeśli masz układ TN-C-S, punkt rozdziału PEN na PE i N jest miejscem krytycznym. Po tym rozdziale przewody pełnią już różne funkcje i nie powinny być łączone ponownie. To jedna z tych zasad, których nie da się obejść bez konsekwencji.

Dlaczego neutralny ma znaczenie w domu i w fotowoltaice

W zwykłym domu problem z neutralnym to często problem „ukryty” do momentu awarii. Migające lampy, losowo wyłączające się zasilacze, głośniejsza praca urządzeń albo wybijający RCD potrafią wyglądać jak drobnostka, a w rzeczywistości wskazują na błąd w torze powrotnym albo w rozdziale N i PE.

W instalacji z fotowoltaiką znaczenie tego toru rośnie jeszcze bardziej. Falownik musi współpracować z siecią, zabezpieczeniami i układem instalacji dokładnie takim, jaki został wykonany. Jeśli instalacja ma tryb wyspowy, zasilanie awaryjne albo magazyn energii, sposób prowadzenia neutralnego toru może się zmieniać zależnie od stanu pracy urządzenia. Tu nie ma miejsca na improwizację.

  • W obwodach jednofazowych neutralny tor zamyka obwód dla odbiorników 230 V.
  • W instalacjach trójfazowych prąd w N może być wyraźny, zwłaszcza przy wielu odbiornikach jednofazowych.
  • RCD działa poprawnie tylko wtedy, gdy N i PE są rozdzielone zgodnie z układem sieci.
  • W systemach PV i backupu trzeba sprawdzić, czy falownik wymaga osobnego rozwiązania dla N-PE w trybie awaryjnym.

W praktyce największa różnica między instalacją „działającą” a instalacją „działającą bezpiecznie” często kryje się właśnie w neutralnym torze. To on spina całość, choć na pierwszy rzut oka jest mniej efektowny niż sama faza.

Najczęstsze błędy przy podłączaniu i modernizacji

Najwięcej problemów widzę nie w nowych instalacjach, tylko tam, gdzie coś było już kiedyś przerabiane. Jeden mostek w złym miejscu, jeden luźny zacisk albo źle rozpoznany przewód i po kilku miesiącach pojawiają się objawy, których nikt nie łączy z przyczyną.

Błąd Co się dzieje Dlaczego to groźne
Użycie N jako PE Obudowa urządzenia nie ma prawidłowej ochrony Rośnie ryzyko porażenia
Mostkowanie N i PE za RCD Różnicówka może działać błędnie albo wyzwalać bez powodu Instalacja traci przewidywalność
Luźny zacisk N w trójfazie Pojawiają się skoki napięcia i uszkodzenia elektroniki To jedna z najgroźniejszych usterek w domu
Zaufanie wyłącznie kolorom w starej instalacji Można błędnie rozpoznać funkcję żyły Kolor po latach nie gwarantuje poprawnego połączenia
Samowolna zmiana układu TN-C na TN-S Układ ochrony przestaje być spójny Pojawia się ryzyko niezgodności i błędów pomiarowych

Ja najbardziej obawiam się luźnego neutralnego połączenia w rozdzielnicy. Taka usterka wygląda niepozornie, ale może powodować zachowanie instalacji, które z zewnątrz przypomina „losową awarię”, a w praktyce jest zwykłym problemem technicznym wymagającym pomiaru i poprawki.

Druga rzecz to błędne łączenie N z PE po stronie odbiorczej, szczególnie po wymianie fragmentu instalacji albo po dołożeniu nowej rozdzielnicy. Jeżeli ktoś robi to bez projektu i bez testów, później trudno odtworzyć, gdzie dokładnie zaczęło się psuć bezpieczeństwo.

Jak sprawdzić instalację, zanim uznasz ją za bezpieczną

Nie chodzi o to, żeby domownik rozbierał rozdzielnicę. Chodzi o rozsądny przegląd: co da się ocenić wzrokowo, co wymaga pomiaru, a kiedy trzeba wezwać elektryka z uprawnieniami. Przy modernizacji, wymianie osprzętu albo dołożeniu obwodu taki porządek naprawdę robi różnicę.

  1. Sprawdź, czy obwody gniazd i oświetlenia mają wyraźnie rozdzielone N oraz PE.
  2. Zweryfikuj, czy niebieska żyła nie została wykorzystana do innej funkcji bez czytelnego oznaczenia.
  3. Oceń, czy w rozdzielnicy nie ma mostków między N i PE za wyłącznikiem różnicowoprądowym.
  4. Przy zasilaniu trójfazowym sprawdź, czy zaciski neutralne są dobrze dokręcone i nie grzeją się pod obciążeniem.
  5. Zleć pomiar ciągłości przewodów ochronnych, impedancji pętli zwarcia i test RCD, jeśli instalacja była ruszana.

Jeśli w budynku działa starszy układ TN-C albo masz mieszankę starego i nowego okablowania, nie zakładaj, że „jakoś to będzie”. W takich miejscach wolę jeden dodatkowy pomiar niż późniejsze szukanie przyczyny nieregularnych awarii albo dziwnych wskazań na odbiornikach.

W praktyce najlepiej działa prosta zasada: najpierw identyfikacja układu, potem kontrola połączeń, dopiero na końcu decyzja o ewentualnej wymianie przewodów lub rozdzielnicy. To podejście jest wolniejsze niż szybka poprawka, ale daje znacznie stabilniejszy efekt.

Co zmienia rozbudowa o fotowoltaikę

Przy rozbudowie domu o PV neutralny tor przestaje być tłem, a staje się elementem, który trzeba uwzględnić już na etapie projektu. Szczególnie ważne są: sposób pracy falownika, obecność zasilania awaryjnego, współpraca z RCD oraz to, czy instalacja działa wyłącznie on-grid, czy również w trybie wyspowym.

  • W instalacji on-grid N prowadzi się tak samo starannie jak w każdej innej instalacji AC.
  • W hybrydzie albo backupie sposób połączenia N i PE może zależeć od stanu pracy falownika.
  • Przy rozbudowie warto od razu przewidzieć osobne obwody dla najważniejszych odbiorników.
  • Jeśli instalacja ma magazyn energii, dokumentacja producenta jest ważniejsza niż przyzwyczajenia wykonawcy.

Właśnie dlatego dobre projekty PV zaczynają się od porządku w rozdzielnicy, a nie od wyboru samych paneli. Gdy neutralny tor jest przemyślany od początku, późniejsza eksploatacja jest po prostu spokojniejsza, a cała instalacja łatwiejsza do serwisowania.

Jeżeli chcesz myśleć o instalacji elektrycznej długofalowo, traktuj N jak element roboczy, który musi być poprawnie zaprojektowany, oznaczony i sprawdzony. To jeden z tych detali, które najczęściej wychodzą na pierwszy plan dopiero wtedy, gdy coś przestaje działać, a właśnie wtedy ich koszt jest największy.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

W obwodzie jednofazowym przewód neutralny zamyka obwód i odprowadza prąd z odbiornika do źródła. W instalacji trójfazowej część prądów może się znosić, ale tylko przy możliwie równym obciążeniu, a w domu zwykle nie jest ono idealnie symetryczne.

N jest torem roboczym, PE służy ochronie przeciwporażeniowej, a PEN łączy obie funkcje w starszych układach TN-C. N zwykle oznacza się kolorem niebieskim, a PE żółto-zielonym. Po rozdziale PEN na N i PE nie wolno ich ponownie mostkować.

Najgroźniejsze są użycie N jako PE, mostkowanie N i PE za RCD, luźny zacisk N w układzie trójfazowym oraz zaufanie wyłącznie kolorom przewodów w starej instalacji. Takie błędy mogą powodować migotanie światła, dziwne napięcia i uszkodzenia elektroniki.

Warto sprawdzić rozdział N i PE, brak mostków za różnicówką, poprawne oznaczenie żył oraz dokręcenie i temperaturę zacisków neutralnych. Przy ruszanej instalacji sens mają też pomiar ciągłości przewodów ochronnych, impedancji pętli zwarcia i test RCD.

Przy PV neutralny tor trzeba projektować razem z pracą falownika, zasilaniem awaryjnym i układem backupu. W trybie wyspowym albo hybrydowym sposób połączenia N i PE może zależeć od stanu pracy urządzenia, więc decyduje dokumentacja producenta, a nie przyzwyczajenie wykonawcy.
