W instalacji bez przewodu ochronnego wyłącznik różnicowoprądowy może poprawić bezpieczeństwo, ale nie rozwiązuje wszystkiego jednym ruchem. Podłączenie różnicówki jednofazowej bez uziemienia ma sens tylko wtedy, gdy rozumiesz, czy masz stary układ TN-C z przewodem PEN, zwykły obwód dwuprzewodowy czy instalację, którą trzeba już modernizować, a nie tylko doposażać. Poniżej rozpisuję, co różnicówka realnie robi, jak ją wpiąć poprawnie i gdzie najczęściej popełnia się błędy.
Najważniejsze rzeczy do zapamiętania przed montażem
- RCD porównuje prąd w przewodzie fazowym i neutralnym, więc do samej pracy nie potrzebuje przewodu PE.
- PEN nie wolno prowadzić przez różnicówkę, bo w układzie TN-C aparat nie zadziała tak, jak powinien.
- Brak przewodu ochronnego oznacza niższy poziom ochrony, nawet jeśli różnicówka została zamontowana poprawnie.
- W typowej instalacji domowej najczęściej wybiera się aparat 30 mA, a przy elektronice mocy trzeba dobrać odpowiedni typ.
- Jeśli obwód jest stary i dwuprzewodowy, sama różnicówka nie zastąpi modernizacji instalacji.
Najpierw ustal, z czym masz do czynienia
Ja zawsze zaczynam od rozpoznania układu sieci, bo od tego zależy, czy montaż ma sens, czy jest tylko pozorną poprawą. W praktyce „brak uziemienia” bywa skrótem myślowym: czasem chodzi o brak PE w konkretnym obwodzie, a czasem o stary układ TN-C z PEN, którego nie wolno traktować jak zwykłego przewodu neutralnego.
| Układ | Co to oznacza w praktyce | Czy RCD ma tu sens |
|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję neutralną i ochronną. | Nie prowadzi się PEN przez różnicówkę. Najpierw potrzebny jest poprawny rozdział układu zgodny z projektem. |
| TN-C-S / TN-S | Przewody PE i N są rozdzielone. | Tak, to typowy i poprawny scenariusz dla jednofazowego RCD 2-polowego. |
| TT | Instalacja ma własne uziemienie odbiorcy. | Tak, RCD jest tu bardzo ważnym elementem ochrony przeciwporażeniowej. |
Jeśli po tej tabeli nadal nie masz pewności, co masz w ścianie, nie zgaduj na podstawie koloru izolacji. Dalej pokazuję, jak pracuje aparat i dlaczego brak PE zmienia jego skuteczność, choć nie blokuje samej zasady działania.
Jak różnicówka reaguje bez przewodu ochronnego
Różnicówka nie „szuka uziemienia”; ona porównuje prąd wpływający przewodem fazowym z prądem wracającym przewodem neutralnym. Gdy pojawia się upływ, suma przestaje się zgadzać i aparat odłącza zasilanie. Właśnie dlatego w prostym sensie do działania RCD nie jest potrzebny przewód ochronny, ale do skutecznej ochrony całej instalacji już tak.
| Co RCD robi | Czego brak PE nie zmienia |
|---|---|
| Wykrywa różnicę między L i N. | Aparat może działać nawet w obwodzie dwuprzewodowym. |
| Odłącza zasilanie przy upływie do ziemi lub przez ciało człowieka. | Bez PE taki upływ może pojawić się dopiero przy dotyku albo uszkodzeniu izolacji. |
| Nie chroni przed zwarciem L-N. | Do tego potrzebujesz zabezpieczenia nadprądowego, czyli bezpiecznika albo wyłącznika nadprądowego. |
| Nie tworzy drogi ochronnej dla obudów metalowych. | Brak przewodu ochronnego nadal zostawia słabszą ochronę przy uszkodzeniu odbiornika klasy I. |
To dlatego stara instalacja z różnicówką nadal może być niebezpieczna, jeśli ktoś liczy, że sam aparat zastąpi modernizację. Z tej zasady wynika bezpośrednio schemat wpięcia urządzenia, który opisuję dalej.

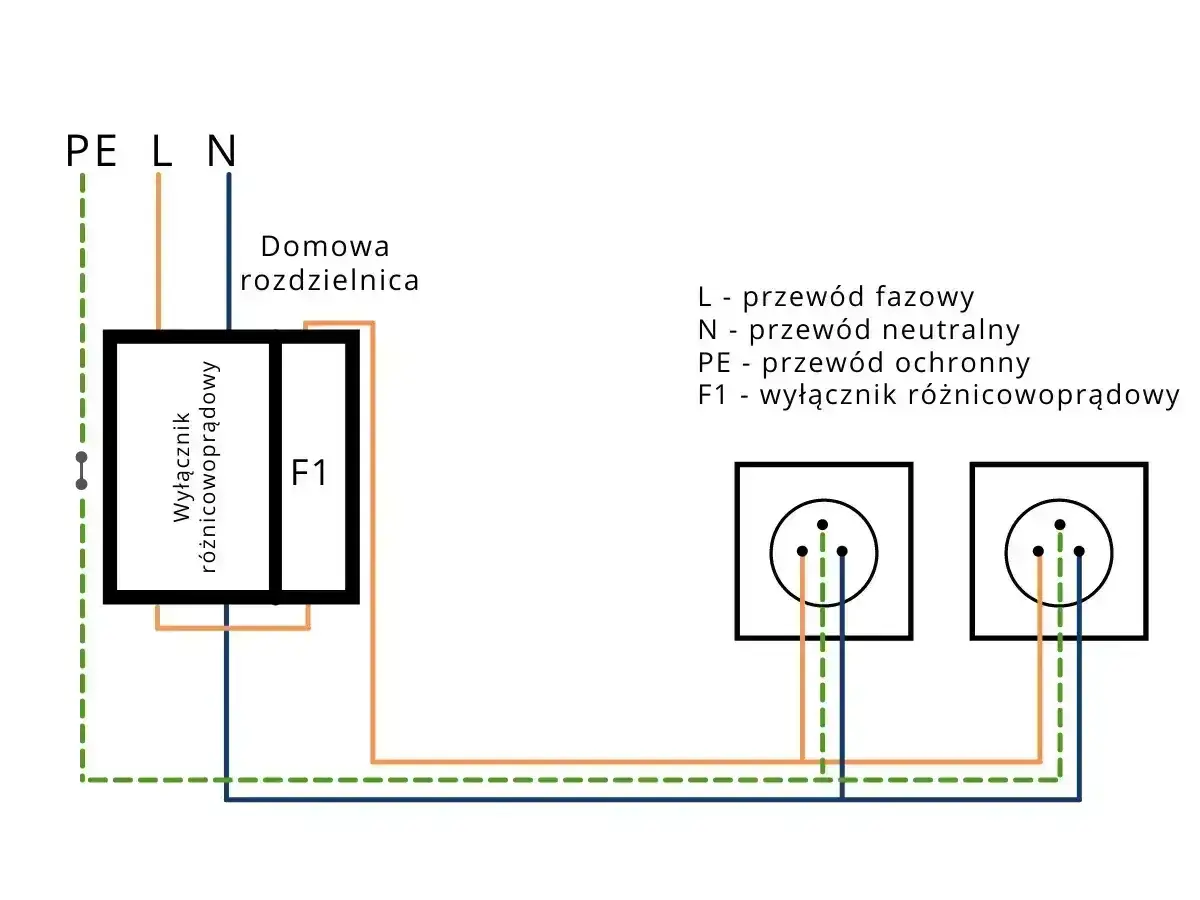

Jak wygląda poprawny schemat podłączenia
To już jest zadanie dla elektryka z praktyką w rozdzielnicach, bo drobiazg przy połączeniu neutralnych potrafi unieważnić cały montaż. W jednofazowej instalacji aparat montuje się jako wyłącznik 2-polowy, który obejmuje fazę i neutralny. Zasilanie wchodzi na zaciski wejściowe zgodnie z oznaczeniem L i N, a wyjście zasila tylko ten jeden obwód, który ma być chroniony.
- Odłącz zasilanie i potwierdź brak napięcia odpowiednim miernikiem.
- Zamontuj aparat na szynie DIN w rozdzielnicy.
- Doprowadź fazę i neutralny na wejście RCD zgodnie z oznaczeniem producenta.
- Wyprowadź z wyjścia RCD tylko jeden chroniony obwód.
- Oddziel przewód neutralny tego obwodu od pozostałych neutralnych w rozdzielnicy.
- Jeśli instalacja ma układ TN-C, nie improwizuj z PEN; rozdział i przebudowę zostawia się elektrykowi.
- Na końcu sprawdź przycisk testowy „T” i reakcję aparatu.
Jeżeli w rozdzielnicy nie ma miejsca na poprawny rozdział przewodów albo w grę wchodzi stary układ TN-C, nie próbuję „ratować” instalacji samą różnicówką. W takim przypadku montaż bez przebudowy może tylko ukryć problem, a nie go rozwiązać. Na papierze wszystko wygląda prosto, ale w praktyce najwięcej problemów tworzą drobne błędy montażowe.
Najczęstsze błędy i sygnały, że coś jest nie tak
W starych instalacjach błędy zwykle nie wyglądają dramatycznie od razu. Czasem wszystko działa do momentu podłączenia jednego urządzenia, czasem aparat wybija bez wyraźnej przyczyny, a czasem nie reaguje na test. To właśnie wtedy warto wrócić do podstaw, bo objawy zwykle mówią więcej niż sam aparat.
| Błąd | Co się dzieje | Co to zwykle oznacza |
|---|---|---|
| Prowadzenie PEN przez RCD | Aparat może nie działać zgodnie z przeznaczeniem. | Masz zły układ połączeń, a nie „pechowy” wyłącznik. |
| Mieszanie przewodów neutralnych za różnicówką | Pojawiają się niepotrzebne zadziałania. | Neutralny z chronionego obwodu nie może się łączyć z innym N. |
| Zły typ aparatu do elektroniki mocy | RCD wybija albo bywa „oślepiony” przez składową DC. | W obwodzie są urządzenia z falownikiem, zasilaczem lub elektroniką sterującą. |
| Brak testu przyciskiem „T” | Użytkownik zakłada, że wszystko jest w porządku. | Różnicówka może być niesprawna mimo poprawnego wyglądu montażu. |
| Traktowanie RCD jako naprawy starego okablowania | Układ nadal ma upływy lub uszkodzoną izolację. | To problem do usunięcia, nie do przykrycia aparatem. |
Jeżeli różnicówka wybija od razu po załączeniu, często winne są pomieszane neutralne albo uszkodzone urządzenie. Jeśli wyzwala tylko przy jednym sprzęcie, zacząłbym od niego, a nie od samego aparatu. Kiedy błędy są już wykluczone, zostaje dobór odpowiedniego typu aparatu.
Jaki typ różnicówki wybrać do domu i do urządzeń z elektroniką
Tu wielu domowych wykonawców idzie na skróty, a potem dziwi się, że wszystko wyzwala bez powodu albo odwrotnie - aparat nie reaguje tak, jak powinien. W 2026 roku w typowej instalacji domowej najczęściej zaczynam od typu A, bo lepiej znosi współczesne odbiorniki niż stary typ AC. Przy obwodach z falownikiem, ładowarką EV, pompą ciepła czy częścią urządzeń PV trzeba już patrzeć na charakter prądu upływu, a nie tylko na liczbę modułów w rozdzielnicy.
| Typ | Co wykrywa | Gdzie ma sens | Mój komentarz |
|---|---|---|---|
| AC | Czyste prądy przemienne upływu. | Starsze, proste obwody bez elektroniki. | Coraz mniej uniwersalny; w nowoczesnym domu często ustępuje typu A. |
| A | AC i pulsujący DC do 6 mA. | Większość obwodów domowych, gniazda, oświetlenie, wiele urządzeń AGD. | Najbezpieczniejszy punkt wyjścia w typowej modernizacji. |
| F | Jak A, dodatkowo dla obwodów z falownikami. | Urządzenia z regulacją obrotów i częścią elektroniki mocy. | Warto go rozważyć, gdy elektronika powoduje fałszywe zadziałania. |
| B | Także gładki DC. | Niektóre falowniki PV, ładowarki EV i zastosowania przemysłowe. | Nie zgaduj - tu decyduje dokumentacja urządzenia i projekt. |
| RCBO | RCD plus ochrona nadprądowa w jednym aparacie. | Jeden wydzielony obwód. | Przy małej modernizacji bywa wygodniejszy niż osobna różnicówka i wyłącznik nadprądowy. |
W instalacjach z fotowoltaiką, falownikiem, pompą ciepła albo ładowarką EV nie wybieram typu „na oko”. W takich obwodach typ AC bywa zbyt słaby, bo elektronika mocy potrafi wprowadzić składową DC, która utrudnia poprawne zadziałanie aparatu. Tu najlepszą radą jest prosta zasada: sprawdź wymagania producenta urządzenia, a jeśli modernizujesz tylko jeden obwód, rozważ RCBO zamiast wspólnej różnicówki dla większej liczby linii.
Co jeszcze sprawdzić, zanim uznasz temat za zamknięty
Po montażu nie zakładam, że wszystko jest dobrze tylko dlatego, że aparat dało się zamknąć w rozdzielnicy. Ja sprawdzam jeszcze trzy rzeczy: czy neutralne nie są pomieszane, czy test „T” od razu wybija oraz czy w obwodzie nie ma ukrytego upływu albo błędnego mostka N-PE. Jeśli różnicówka nie wyzwala się na teście, traktuję to jako awarię, a nie „kaprys” urządzenia.
- Testuj aparat przyciskiem „T” zgodnie z instrukcją producenta.
- Nie używaj RCD jako zamiennika naprawy uszkodzonego przewodu, gniazda albo urządzenia.
- Przy kilku RCD w rozdzielnicy pilnuj rozdziału neutralnych, bo inaczej pojawią się niepotrzebne zadziałania.
- Jeżeli w domu nie ma PE, zaplanuj modernizację instalacji, a nie tylko wymianę osprzętu.
- Przy obwodach z PV, ładowarką EV lub pompą ciepła sprawdź typ aparatu jeszcze przed zakupem.
Najuczciwsza odpowiedź brzmi więc tak: różnicówka w instalacji bez uziemienia może zwiększyć bezpieczeństwo, ale nie zastąpi przewodu ochronnego, porządnego rozdziału PEN ani przemyślanej modernizacji. Jeśli chcesz mieć efekt, na którym naprawdę można polegać, zacznij od diagnostyki układu, a dopiero potem dobieraj aparat i jego typ.
