Stan izolacji przewodów decyduje o bezpieczeństwie całej instalacji, od mieszkania po rozdzielnicę przy fotowoltaice. Pomiar rezystancji izolacji pozwala szybko wykryć zawilgocenie, uszkodzenie kabla, błąd montażu albo ukrytą usterkę po remoncie, zanim pojawi się zwarcie lub zadziała zabezpieczenie. Poniżej pokazuję, jak przygotować obwód, jak wykonać badanie, jak dobrać napięcie probiercze i jak rozsądnie odczytać wynik.
Najważniejsze zasady badania izolacji w instalacji elektrycznej
- Badanie wykonuje się przy wyłączonym zasilaniu i po odłączeniu odbiorników, które mogłyby zafałszować odczyt albo ulec uszkodzeniu.
- W typowych obwodach do 500 V stosuje się zwykle 500 V DC, a minimalny akceptowalny wynik to najczęściej 1 MΩ.
- Na odczyt mocno wpływają temperatura, wilgotność, długość przewodu i czas samego testu.
- Sam próg minimalny nie wystarcza do oceny stanu instalacji, bo ważny jest też trend wyników z poprzednich przeglądów.
- W instalacjach z automatyką, ochronnikami przepięć i elementami PV trzeba szczególnie uważać na elektronikę wpiętą w obwód.
Kiedy badanie ma sens i co właściwie sprawdza
To badanie nie służy do „odhaczenia” formalności, tylko do sprawdzenia, czy izolacja przewodów nadal skutecznie oddziela żyły od siebie i od ziemi. W praktyce szukam tu objawów starzenia materiału, wilgoci, zabrudzeń, uszkodzeń mechanicznych i skutków przegrzania. Jeśli rezystancja spada, rośnie prąd upływu, a to często jest pierwszy sygnał, że instalacja zaczyna pracować poza bezpiecznym marginesem.
Najczęściej robi się to przy odbiorze nowej instalacji, po modernizacji, po zalaniu, po awarii albo w czasie okresowej kontroli obiektu. W budynkach kontrola elektryczna jest wykonywana co najmniej raz na 5 lat, ale w obiektach bardziej obciążonych lub wymagających może być potrzebna częściej. Ja traktuję ten test jako szybki wskaźnik kondycji instalacji, a nie tylko jako element protokołu. Dopiero po takim rozeznaniu ma sens przejście do przygotowania obwodu.
Jak przygotować obwód, żeby nie zafałszować odczytu
Najczęstsze błędy nie wynikają z samego miernika, tylko z pośpiechu. Zawsze zaczynam od odłączenia zasilania, sprawdzenia braku napięcia i zabezpieczenia obwodu przed przypadkowym załączeniem. Potem odpinam odbiorniki, które mogą zaburzyć wynik: zasilacze, sterowniki, falowniki, elementy automatyki, a także ograniczniki przepięć, jeśli nie da się ich bezpiecznie pozostawić w obwodzie.
- Wyłącz zasilanie i potwierdź brak napięcia przyrządem.
- Odłącz odbiorniki elektroniczne, które mogłyby uszkodzić się pod napięciem probierczym.
- W obwodach oświetleniowych wykręć źródła światła i załącz wszystkie łączniki, żeby objąć cały odcinek przewodu.
- Rozdziel przewody tak, aby nie mierzyć „przez” elementy, których wynik nie powinien dotyczyć.
- Jeżeli w obwodzie są urządzenia wrażliwe, dziel instalację na sekcje zamiast mierzyć wszystko naraz.
W praktyce ważne jest też to, jak traktuje się żyły. Przewód ochronny i ochronno-neutralny traktuję jak punkt odniesienia do ziemi, a przewód neutralny jako żyłę czynną. Dzięki temu odczyt jest spójny i odpowiada rzeczywistej drodze upływu. Kiedy obwód jest przygotowany porządnie, można przejść do właściwego testu.

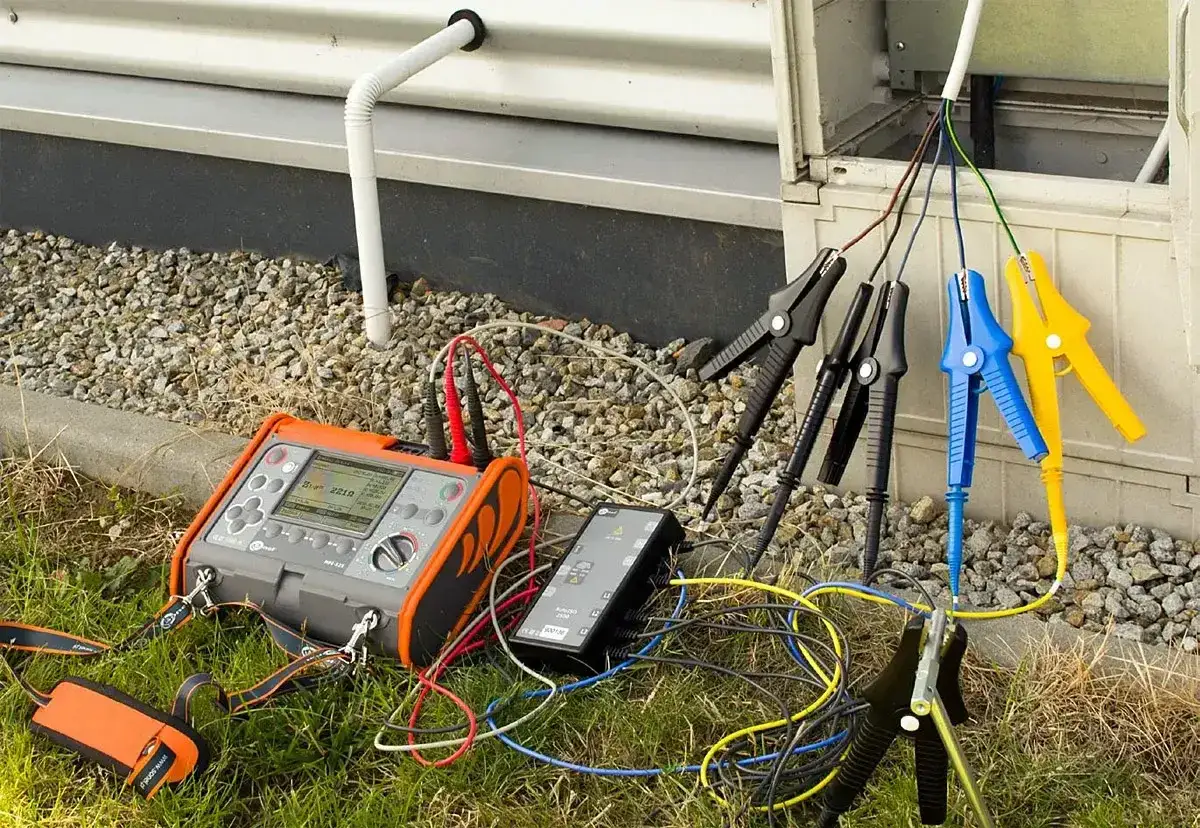

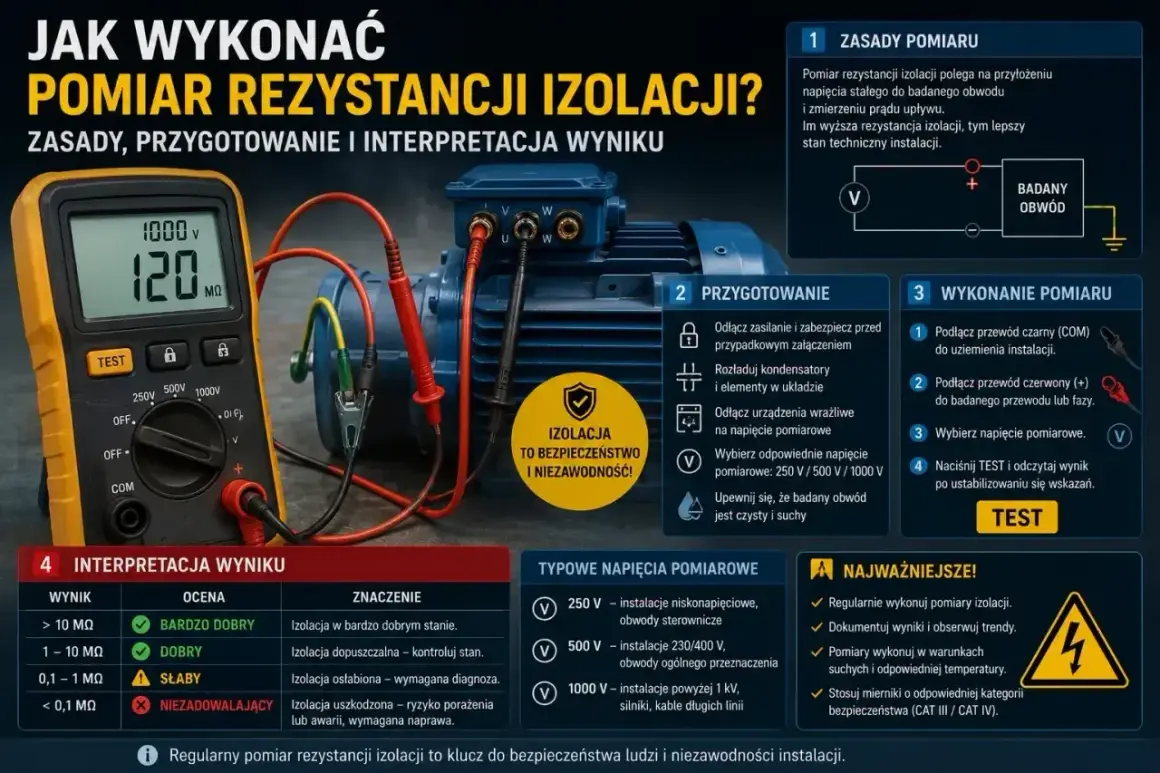

Jak wygląda pomiar rezystancji izolacji krok po kroku
Ja wykonuję to zawsze w tej samej logice, bo porządek w procedurze zmniejsza ryzyko pomyłki. Miernik podaje napięcie stałe o bardzo małym tętnieniu, a potem rejestruje prąd upływu i przelicza go na rezystancję. W obwodach niskiego napięcia pomiar zwykle zaczyna się od rozdzielnicy, czyli od strony zasilania.
- Podłącz przewody pomiarowe zgodnie z układem testu: między żyłami czynnymi oraz między żyłami czynnymi a przewodem ochronnym lub punktem odniesienia.
- Wybierz napięcie probiercze odpowiednie do badanego obwodu.
- Uruchom test i poczekaj, aż wskazanie się ustabilizuje.
- Zapisz wynik dla każdej badanej kombinacji żył, nie tylko dla jednego punktu.
- Po zakończeniu testu upewnij się, że badany obwód został rozładowany.
Przy dłuższych kablach pierwsze sekundy potrafią być mylące, bo przewód zachowuje się częściowo jak kondensator. Dlatego nie oceniam obwodu po pierwszym skoku wskazania, tylko po wartości ustalonej. W trudniejszych przypadkach przydaje się też metoda 3-zaciskowa, bo odcina wpływ upływności powierzchniowej i daje czytelniejszy obraz stanu izolacji. To już dobry moment, żeby przejść do napięcia probierczego i interpretacji wartości.
Jak dobrać napięcie probiercze i ocenić wynik
Dobór napięcia testowego nie jest dowolny. W typowych obwodach do 500 V stosuje się 500 V DC, a w obwodach bardzo niskiego napięcia używa się zwykle 250 V DC. W praktyce najważniejsze jest jednak to, że dla większości instalacji użytkowych minimalny akceptowalny wynik to 1 MΩ. W wielu nowych instalacjach odczyty są dużo wyższe, czasem w zakresie gigaomów, ale sam poziom graniczny nadal pozostaje punktem odniesienia.
| Napięcie nominalne obwodu | Napięcie probiercze DC | Minimalna rezystancja | Typowe zastosowanie |
|---|---|---|---|
| SELV / PELV | 250 V | ≥ 0,5 MΩ | Obwody bardzo niskiego napięcia, sterowanie, wybrane układy automatyki |
| Do 500 V włącznie | 500 V | ≥ 1,0 MΩ | Typowe instalacje domowe, biurowe i większość obwodów odbiorczych |
| Powyżej 500 V | 1000 V | ≥ 1,0 MΩ | Obwody o wyższym napięciu znamionowym i bardziej wymagające aplikacje |
Jeżeli w obwodzie są ograniczniki przepięć albo urządzenia, których nie da się bezpiecznie odłączyć, napięcie probiercze można obniżyć do 250 V DC, ale nie oznacza to obniżenia oczekiwań co do jakości izolacji. Ja patrzę tu nie tylko na sam próg, lecz także na porównanie z wcześniejszymi pomiarami. Spadek względem poprzedniego przeglądu bywa ważniejszy niż pojedynczy „dobry” odczyt. Z takiej perspektywy łatwiej wychwycić problem zanim stanie się awarią.
Co najczęściej fałszuje wynik i jak to rozpoznać
Wynik badania bardzo często mówi więcej o warunkach niż o samej instalacji, jeśli pomiar jest wykonany nieuważnie. Wilgoć, zabrudzenia powierzchni, wysoka temperatura, długi czas ładowania obiektu i podłączona elektronika potrafią zaniżyć odczyt albo uczynić go niestabilnym. Dlatego przy interpretacji nie patrzę wyłącznie na liczbę na ekranie, ale też na to, w jakich warunkach została uzyskana.
| Czynnik | Co robi z wynikiem | Jak reaguję |
|---|---|---|
| Wilgoć i zalanie | Silnie obniżają rezystancję i mogą dać fałszywy alarm | Najpierw szukam przyczyny zawilgocenia, a dopiero potem powtarzam test |
| Brud, pył, osady | Zwiększają upływność powierzchniową | Czyszczę miejsce połączeń lub rozdzielam sekcje pomiarowe |
| Wysoka temperatura | Obniża odczyt, czasem bardzo wyraźnie | Zapisuję temperaturę i porównuję wynik tylko z podobnych warunków |
| Za krótki czas testu | Wskazanie nie zdąży się ustabilizować | Czekam do wartości ustalonej, nie do pierwszego odczytu |
| Podłączona elektronika | Może zaniżyć wynik albo ulec uszkodzeniu | Odłączam wrażliwe urządzenia lub badam obwód sekcjami |
| SPD wpięty w obwód | Potrafi zafałszować pomiar i bywa narażony na uszkodzenie | Jeśli nie da się go odłączyć, obniżam napięcie i oceniam sytuację ostrożniej |
W kablach narażonych na zabrudzenie czasem stosuję metodę 3-zaciskową, bo pozwala lepiej oddzielić rzeczywistą upływność izolacji od wpływu powierzchni. To ma sens zwłaszcza wtedy, gdy wynik jest graniczny albo rozbieżny z poprzednimi odczytami. Nie szukam wtedy „cudownego” numeru, tylko odpowiedzi na pytanie, czy izolacja faktycznie traci parametry. Na tej podstawie da się przejść do praktycznego wykorzystania wyniku, także w instalacjach fotowoltaicznych.
Jak wykorzystać wynik przy przeglądzie i w instalacjach pv
Najlepszy efekt daje nie pojedynczy odczyt, ale dobrze prowadzona historia pomiarów. Po każdym przeglądzie zapisuję obwód, datę, temperaturę otoczenia, napięcie testowe i wynik. Dzięki temu przy kolejnym badaniu widzę, czy instalacja trzyma parametry, czy zaczyna się stopniowo pogarszać. To szczególnie ważne po modernizacjach rozdzielnicy, wymianie przewodów albo dołożeniu nowych odbiorników.
- Zapisz numer obwodu i miejsce pomiaru, żeby później dało się wrócić do konkretnego odcinka.
- Dodaj temperaturę i warunki otoczenia, bo bez tego porównanie bywa mylące.
- Odnotuj napięcie probiercze oraz informację, czy jakieś urządzenia trzeba było odłączyć.
- Jeżeli wynik jest niższy niż zwykle, sprawdź najpierw wilgoć, połączenia i miejsca narażone na uszkodzenia mechaniczne.
- W instalacjach PV badaj sekcje DC osobno, bo jeden problem w stringu potrafi obniżyć cały odczyt i utrudnić lokalizację usterki.
W układach fotowoltaicznych zwracam szczególną uwagę na odłączenie elektroniki i ochronników oraz na podział instalacji na czytelne fragmenty. To samo dotyczy rozbudowanych rozdzielnic, gdzie obok klasycznej instalacji pracują sterowniki, automatyką budynkową i elementy zasilane z różnych źródeł. Jeśli te warunki są spełnione, badanie izolacji przestaje być jednorazową kontrolą, a staje się realnym narzędziem diagnostycznym, które pomaga wyłapać problem zanim zrobi to zabezpieczenie albo użytkownik.
Najbardziej praktyczne podejście jest proste: dobrze przygotować obwód, użyć właściwego napięcia, poczekać na stabilny odczyt i porównać wynik z wcześniejszymi pomiarami. Taki sposób pracy daje dużo więcej niż sam próg minimalny, bo pokazuje, czy instalacja jest tylko „formalnie poprawna”, czy faktycznie zachowuje zapas bezpieczeństwa. Właśnie na tym polega sens rzetelnej kontroli izolacji przewodów.
