Przerzutnik D, czyli d flip flop, to podstawowy element pamiętający w logice cyfrowej: na wejściu przyjmuje stan logiczny, a na wyjściu pokazuje go dopiero w chwili taktu zegara. W praktyce decyduje o tym, czy dane zostaną zapisane dokładnie wtedy, kiedy trzeba, dlatego pojawia się nie tylko w prostych układach cyfrowych, ale też w sterowaniu, pomiarach i elektronice stosowanej w falownikach czy systemach monitoringu energii. W tym tekście wyjaśniam, jak działa, na co uważać przy projektowaniu i gdzie naprawdę ma sens.
Najważniejsze informacje w skrócie
- Przerzutnik D zapisuje jeden bit tylko na aktywnym zboczu zegara.
- Między zboczami utrzymuje stan na wyjściu Q, dlatego działa jak mała komórka pamięci.
- Najważniejsze parametry to setup time, hold time i opóźnienie propagacji.
- W porównaniu z latch daje zwykle bardziej przewidywalne zachowanie w układach synchronicznych.
- Najczęściej trafia do rejestrów, dzielników częstotliwości, synchronizatorów i logiki sterującej.
- W układach energetycznych, także tych związanych z fotowoltaiką, odpowiada głównie za porządek w logice sterowania, a nie za samą moc.
Czym jest przerzutnik D i co właściwie zapamiętuje
Najprościej mówiąc, przerzutnik D to element, który kopiuje stan z wejścia D na wyjście Q w dokładnie określonym momencie. Ten moment wyznacza zegar, więc układ nie reaguje ciągle, tylko „próbkuje” dane na zboczu narastającym albo opadającym, zależnie od wersji. Dzięki temu projektant wie, kiedy informacja zostanie przechwycona, a kiedy wyjście ma pozostać bez zmian.
To ważne rozróżnienie: przerzutnik D nie jest zwykłym przewodem opóźniającym sygnał, ale elementem sekwencyjnym, który pamięta stan. Jeśli na wejściu D pojawi się jedynka, to Q nie musi zmienić się natychmiast. Zmiana nastąpi dopiero po aktywnym zboczu zegara, a potem wyjście utrzyma ten stan aż do kolejnego taktu.
Ja traktuję taki układ jako granicę między sygnałem „w ruchu” a sygnałem już uporządkowanym. W większych projektach to właśnie ta granica pozwala budować rejestry, liczniki i synchronizację danych. A skoro wiemy już, co jest zapamiętywane, warto zobaczyć, kiedy dokładnie to się dzieje.

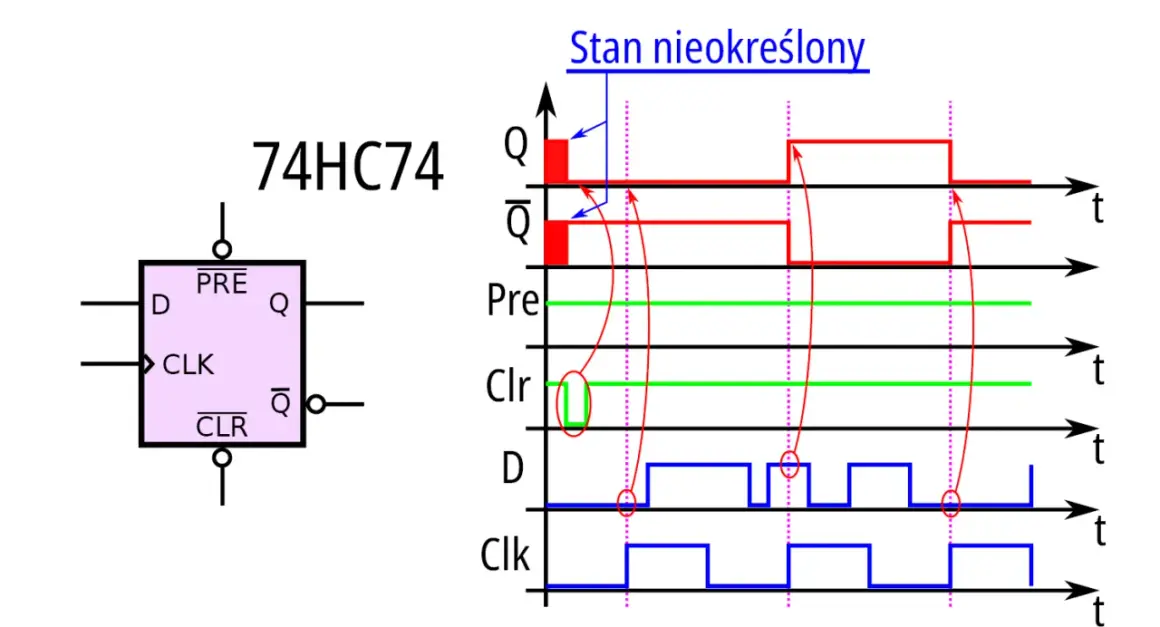

Jak działa na zboczu zegara
W praktyce przerzutnik D można opisać w czterech krokach:
- Wejście D musi być ustawione na stabilnym poziomie logicznym.
- Sygnał zegara dochodzi do aktywnego zbocza.
- Układ próbuje stan z D i przenosi go na Q po krótkim opóźnieniu propagacji.
- Do następnego zbocza wyjście pozostaje niezmienione, nawet jeśli D dalej się przełącza.
To zachowanie jest powodem, dla którego przerzutnik D tak dobrze sprawdza się w układach synchronicznych. Jedno zbocze, jedna decyzja, jeden zapis. Właśnie ta przewidywalność odróżnia go od elementów „przepuszczających” stan przez cały czas trwania określonego poziomu sygnału.
Warto też pamiętać, że nie każdy przerzutnik D reaguje na to samo zbocze. Spotyka się wersje wyzwalane zboczem narastającym i opadającym. W praktyce trzeba to sprawdzić w nocie katalogowej, bo pomyłka na tym etapie potrafi rozjechać całą logikę czasową układu. To prowadzi prosto do parametrów, które najczęściej decydują o sukcesie albo porażce projektu.
Dlaczego setup i hold są ważniejsze, niż się wydaje
Przy przerzutniku D nie wystarczy wiedzieć, co dzieje się „na zegarze”. Trzeba jeszcze zadbać o czas wokół tego zbocza. Dwa parametry są tu kluczowe:
| Parametr | Co oznacza | Co się stanie, gdy go zignorujesz |
|---|---|---|
| Setup time | Czas, przez który dane na wejściu D muszą być stabilne przed aktywnym zboczem zegara. | Układ może zapisać błędny stan albo wejść w niepewne działanie. |
| Hold time | Czas, przez który dane muszą pozostać stabilne po zboczu. | Q może przechwycić stan pośredni albo zachować się losowo. |
| Propagation delay | Opóźnienie między zboczem zegara a zmianą na wyjściu Q. | Jeśli go nie uwzględnisz, rozjedzie się budżet czasowy całego układu. |
| Clock edge | Moment, w którym następuje próbkowanie danych. | Przy złym wyborze zbocza cała synchronizacja może działać odwrotnie niż zakładałeś. |
W jednej z not katalogowych TI dla rodziny SN74F175 setup time wynosi 4,5 ns, a hold time 0,5-1 ns. To dobry przykład, bo pokazuje, że nawet bardzo małe różnice czasowe mają znaczenie. W innych rodzinach logicznych wartości są już inne, czasem znacznie szybsze, więc nie da się ich zgadywać „z grubsza”.
To właśnie tu najczęściej widać różnicę między prototypem, który działa na stole, a układem, który działa stabilnie po zamknięciu w obudowie, przy realnych zakłóceniach i dłuższych ścieżkach PCB. Dlatego przy projektowaniu zawsze sprawdzam timing wcześniej niż dobór samej obudowy czy liczby pinów.
Skoro timing ma tak duże znaczenie, naturalne jest pytanie, czym przerzutnik D różni się od innych popularnych elementów pamiętających.
Czym różni się od latcha i innych przerzutników
W praktyce najczęściej porównuje się przerzutnik D z latchami oraz z układami JK lub T. Różnice są istotne, bo każdy z tych elementów zachowuje się inaczej w czasie.
| Element | Jak działa | Kiedy ma sens |
|---|---|---|
| Przerzutnik D | Próbkuje wejście na zboczu zegara i zapamiętuje jeden bit. | Gdy potrzebujesz prostego, przewidywalnego zapisu danych w systemie synchronicznym. |
| Latch | Jest czuły na poziom sygnału, więc może przepuszczać dane przez dłuższy czas. | Gdy świadomie chcesz użyć układu poziomowego, ale potrafisz kontrolować timing. |
| Przerzutnik JK | Ma bardziej rozbudowaną logikę wejść i może przełączać stan, ustawiać lub zerować wyjście. | W starszych lub bardziej specyficznych konstrukcjach, gdzie ta elastyczność rzeczywiście się przydaje. |
| Przerzutnik T | Zmienia stan przy każdym takcie, jeśli wejście T jest aktywne. | W prostych dzielnikach częstotliwości i licznikach. |
Jeśli projektuję układ współpracujący z zegarem systemowym, zwykle wybieram przerzutnik D. Daje najbardziej czytelne zachowanie i najmniej niespodzianek przy analizie czasu propagacji. Latch zostawiam tam, gdzie naprawdę potrzebuję jego specyficznego zachowania, a nie tylko „bo jest podobny”.
Ten wybór staje się jeszcze ważniejszy, gdy element trafia do większego systemu, na przykład rejestru danych albo modułu sterującego. Tam liczy się nie tylko teoria, ale też bardzo konkretne zastosowania.Gdzie spotkasz go w praktyce
W rejestrach i dzielnikach częstotliwości
Przerzutnik D jest jednym z podstawowych klocków rejestrów przesuwnych. Jeśli połączysz kilka takich elementów kaskadowo, możesz przesuwać bity przez kolejne stopnie układu. W prostych konfiguracjach daje to również podział częstotliwości, bo odpowiednie sprzężenie zwrotne pozwala zmieniać stan wyjścia co drugi takt.
To rozwiązanie jest ważne, bo pokazuje, że pojedynczy bit pamięci może stać się częścią czegoś większego: licznika, bufora albo całego toru danych. I właśnie na tym polega praktyczna siła tego elementu.
W synchronizatorach sygnałów
W realnych układach wiele sygnałów nie jest idealnie zsynchronizowanych z zegarem systemowym. Przychodzą z czujników, przycisków, magistral lub układów zewnętrznych i potrafią zmieniać się w niekorzystnym momencie. Dwa przerzutniki D połączone szeregowo to klasyczny sposób na ograniczenie ryzyka metastabilności, czyli stanu pośredniego, w którym wyjście nie ma jednoznacznej wartości logicznej.
To nie usuwa problemu całkowicie, ale wyraźnie go zmniejsza. Właśnie dlatego synchronizacja wejść asynchronicznych jest tak częstą praktyką w układach cyfrowych.
Przeczytaj również: Prąd 50 Hz - Czy Twoja fotowoltaika działa poprawnie?
W urządzeniach energetycznych i fotowoltaicznych
W systemach związanych z energią odnawialną przerzutnik D zwykle nie pracuje w torze mocy, tylko w logice sterującej. Spotkasz go w falownikach, sterownikach ładowania, licznikach impulsów, rejestrach stanu, układach komunikacji i modułach nadzoru pracy. Jego rola jest prosta, ale ważna: porządkuje dane, synchronizuje zdarzenia i pilnuje, aby sterowanie odbywało się w odpowiedniej kolejności.
To właśnie dlatego element tak mały jak przerzutnik potrafi mieć duży wpływ na niezawodność całego urządzenia. Gdy logika sterująca zaczyna gubić stany, problem nie zawsze leży w dużym układzie mocy. Często winny jest właśnie źle ustawiony fragment pamięci sekwencyjnej.
Znając zastosowania, łatwiej zrozumieć, gdzie najczęściej pojawiają się błędy. A tych w praktyce projektowej nie brakuje.
Najczęstsze błędy, które psują działanie układu
- Założenie, że wyjście zmienia się natychmiast - opóźnienie propagacji zawsze istnieje, nawet jeśli jest małe.
- Ignorowanie setup i hold time - sygnał może wyglądać dobrze na oscyloskopie, a mimo to nie spełniać wymagań czasowych.
- Podawanie szumnego sygnału bez synchronizacji - przycisk, czujnik lub magistrala zewnętrzna często wymagają dodatkowego oczyszczenia i synchronizacji.
- Mieszanie rodzin logicznych bez sprawdzenia poziomów napięć - 3,3 V i 5 V nie zawsze są wzajemnie kompatybilne.
- Przypadkowe użycie złego zbocza zegara - jeśli układ próbuje próbkuje dane na opadającym zboczu, a projekt zakłada narastające, synchronizacja się rozjedzie.
- Brak przemyślanego resetu - po starcie systemu układ może wejść w stan, którego nikt nie przewidział.
W wielu projektach to nie sam przerzutnik jest problemem, tylko sposób jego otoczenia. Zasilanie, routing ścieżek, poziomy napięć i czystość zegara potrafią zadecydować bardziej niż sam symbol na schemacie. Dlatego ja zawsze patrzę na element razem z resztą toru czasowego.
To dobry moment, żeby zebrać najważniejsze rzeczy w jedną praktyczną checklistę.
Co sprawdzam przed użyciem go w realnym projekcie
- Czy zegar jest rzeczywiście stabilny i ma odpowiednią częstotliwość dla całego toru danych.
- Czy wejście D jest już zsynchronizowane, czy dopiero trzeba je oczyścić z sygnału asynchronicznego.
- Czy potrzebuję zbocza narastającego, czy opadającego, i czy reszta układu pracuje tak samo.
- Czy układ wymaga resetu po starcie, a jeśli tak, to w jakim stanie ma się znaleźć Q.
- Czy wybrana rodzina logiczna pasuje do napięcia zasilania i poziomów na wejściach.
- Czy opóźnienia propagacji mieszczą się w budżecie czasowym całego systemu.
W praktyce dobry przerzutnik D nie jest najbardziej efektownym elementem na schemacie. Jest za to jednym z tych, które porządkują czas i sprawiają, że układ zachowuje się przewidywalnie. Jeśli zadbasz o timing, reset i synchronizację już na etapie projektu, taki element będzie pracował cicho i bezproblemowo zarówno w prostym liczniku, jak i w logice sterującej falownikiem czy modułem monitorowania energii. Jeśli tego nie dopilnujesz, nawet poprawny schemat może zacząć gubić stany w najmniej oczekiwanym momencie.
