Impedancja to jedno z tych pojęć, które na papierze wyglądają na czystą teorię, a w praktyce decydują o tym, jak zachowuje się instalacja, zabezpieczenia i podłączone urządzenia. W tym tekście rozkładam ten temat na proste części: od definicji, przez różnicę względem rezystancji, aż po znaczenie w domowej instalacji i fotowoltaice. Najważniejsze jest jedno: tutaj nie chodzi o szkolny definicjonizm, tylko o realne skutki w obwodzie.
Najważniejsze rzeczy, które trzeba wiedzieć o impedancji
- Impedancja opisuje, jak obwód przeciwstawia się prądowi przemiennemu.
- Łączy w sobie rezystancję i reaktancję, więc nie jest tym samym co zwykły opór.
- Wartość podaje się w omach, ale w AC liczy się też przesunięcie fazowe między napięciem a prądem.
- Im większa impedancja, tym mniejszy prąd przy tym samym napięciu i większe ryzyko spadków parametrów.
- W praktyce ma znaczenie dla przewodów, zabezpieczeń, zwarć i jakości działania instalacji PV.
Czym jest impedancja i dlaczego nie jest zwykłym oporem
Ja traktuję impedancję jako miarę tego, jak bardzo obwód „hamuje” przepływ prądu przemiennego. To pojęcie szersze niż rezystancja, bo uwzględnia nie tylko straty energii w przewodniku, ale też zachowanie elementów, które energię magazynują i oddają, czyli cewek oraz kondensatorów. W zapisie matematycznym często spotkasz Z = R + jX, gdzie R to rezystancja, X to reaktancja, a j oznacza część związaną z przesunięciem fazowym.
W praktyce nie trzeba od razu liczyć liczb zespolonych, żeby rozumieć sens tego pojęcia. Wystarczy zapamiętać, że w obwodach AC napięcie i prąd nie zawsze „idą równo”, a właśnie impedancja pomaga opisać to zachowanie. Dlatego ten sam przewód, ten sam element albo ten sam obwód mogą w różnych warunkach zachowywać się inaczej niż w prostym układzie prądu stałego. Żeby to uporządkować, dobrze jest najpierw rozdzielić trzy bliskie, ale różne pojęcia.
Czym różni się od rezystancji i reaktancji
| Pojęcie | Co opisuje | Gdzie ma największe znaczenie | Co warto zapamiętać |
|---|---|---|---|
| Rezystancja | Stały opór przewodnika, który zamienia energię w ciepło | Prąd stały i proste obwody AC | Im większa, tym większe straty i ogrzewanie przewodów lub elementów. |
| Reaktancja | „Opór” wynikający z cewek i kondensatorów | Prąd przemienny, szczególnie przy różnych częstotliwościach | Nie jest czystą stratą energii, tylko efektem jej magazynowania i oddawania. |
| Impedancja | Całkowite zachowanie obwodu wobec prądu AC | Analiza wszystkich obwodów przemiennych | Łączy rezystancję i reaktancję, więc daje pełniejszy obraz niż sam opór. |
Najprostsza intuicja jest taka: rezystancja mówi, ile energii „zniknie” w postaci ciepła, reaktancja pokazuje, jak element reaguje na zmianę prądu i napięcia, a impedancja zbiera te dwa efekty w jedną wielkość. Cewka i kondensator są tu dobrym przykładem, bo ich wpływ zależy od częstotliwości sygnału, więc to, co wygląda na zwykły opór, w praktyce może mocno zmieniać zachowanie całego obwodu. To rozróżnienie prowadzi już prosto do pytania, co dzieje się z prądem i napięciem w realnej instalacji.
Jak impedancja wpływa na napięcie, prąd i bezpieczeństwo
W uproszczeniu obowiązuje ta sama intuicja, co w prawie Ohma: przy stałym napięciu wyższa impedancja oznacza mniejszy prąd. Jeśli napięcie w typowej instalacji jednofazowej wynosi 230 V, to obwód o impedancji 23 Ω „przepuści” w przybliżeniu 10 A, a przy 46 Ω będzie to już około 5 A. Oczywiście w prądzie przemiennym dochodzi jeszcze przesunięcie fazowe, ale do oceny skutków praktycznych ten obraz bardzo pomaga.
Właśnie dlatego w instalacji znaczenie mają długość przewodów, ich przekrój, jakość połączeń i stan zacisków. Dłuższa trasa, cieńszy przewód albo luźny styk zwiększają impedancję, a to przekłada się na spadek napięcia, dodatkowe grzanie i straty mocy. Przy instalacji fotowoltaicznej to nie jest detal: jeśli system oddaje 5 kW, to 2% strat na przewodach oznacza już 100 W mniej na wyjściu. Przez cały czas pracy instalacji taka różnica szybko przestaje być teoretyczna.
Impedancja nie jest więc wyłącznie parametrem „na papierze”. W praktyce mówi mi, czy instalacja działa sprawnie, czy tylko pozornie wygląda poprawnie. Jeżeli obwód ma jeszcze bezpiecznie odłączyć zwarcie, trzeba spojrzeć na niego z jeszcze innej strony.
Dlaczego impedancja pętli zwarcia ma tak duże znaczenie

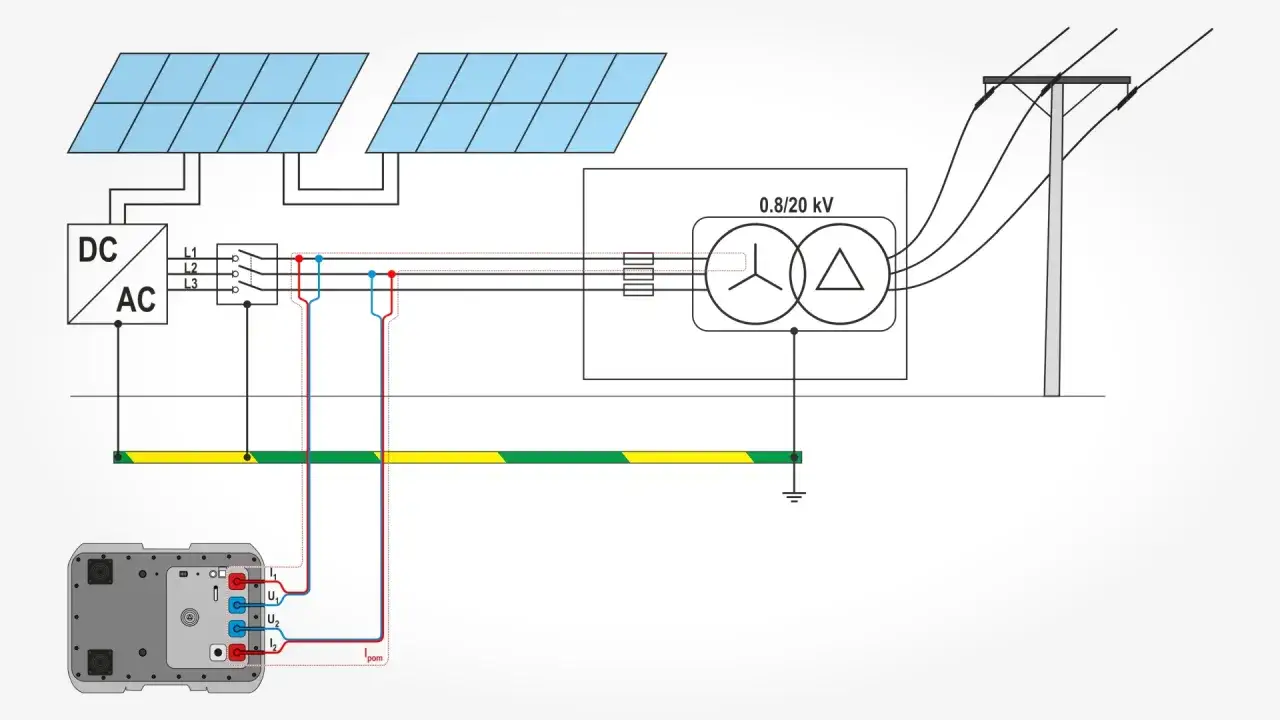

W instalacjach elektrycznych bardzo ważna jest impedancja pętli zwarcia, czyli suma oporów i reaktancji na drodze, którą popłynie prąd w razie uszkodzenia. W uproszczeniu prąd zwarciowy można opisać zależnością Ik = U0 / Zs, gdzie U0 to napięcie sieci względem ziemi, a Zs to impedancja pętli. W typowej instalacji 230 V im mniejsza Zs, tym większy prąd zwarciowy i tym większa szansa, że zabezpieczenie zadziała wystarczająco szybko.
Gdy Zs jest zbyt wysoka, wyłącznik może nie odłączyć obwodu w czasie potrzebnym do ochrony ludzi i sprzętu. W praktyce najczęściej winne są te same rzeczy, które psują każdą instalację: zbyt długi odcinek przewodu, za mały przekrój, uszkodzony przewód ochronny albo po prostu słabe połączenia w puszkach i rozdzielnicy. To dlatego temat impedancji tak często pojawia się przy odbiorze nowej instalacji i po większych modernizacjach. Samo zrozumienie zasady to jednak dopiero połowa pracy, bo wynik trzeba jeszcze dobrze zmierzyć.
Jak mierzy się impedancję i kiedy warto zlecić pomiar
| Narzędzie | Co pokazuje | Po co się je stosuje |
|---|---|---|
| Miernik impedancji pętli zwarcia | Wartość Zs w obwodzie instalacji | Sprawdzenie, czy zabezpieczenia zadziałają we właściwym czasie |
| LCR meter | Rezystancję, indukcyjność, pojemność i wynikową impedancję elementów | Diagnostyka podzespołów i układów elektronicznych |
| Analizator sieci lub oscyloskop | Parametry zachowania obwodu w czasie i przy obciążeniu | Zaawansowana diagnostyka jakości zasilania i zjawisk dynamicznych |
W codziennej praktyce zwykły multimetr wystarczy do sprawdzenia ciągłości przewodu albo orientacyjnej rezystancji, ale nie zastąpi pomiaru impedancji w obwodzie AC. Jeśli instalacja jest nowa, była modernizowana, zaczęły wybijać zabezpieczenia albo pojawiają się dziwne spadki napięcia, to jest właśnie moment na pomiar. Ja traktuję taki wynik nie jako „liczbę do protokołu”, tylko jako informację o tym, czy cała droga prądu jest wykonana rozsądnie. To szczególnie ważne tam, gdzie instalacja ma pracować długo i bezobsługowo.
Co zmienia w domu i przy fotowoltaice
W domu i w systemie PV impedancja najczęściej przekłada się na trzy rzeczy: straty, stabilność pracy i bezpieczeństwo. Na stronie AC falownika liczy się pełna impedancja obwodu, bo to ona wpływa na spadki napięcia i zachowanie zabezpieczeń. Na stronie DC praktycznie odczuwasz przede wszystkim opór przewodów i złącz, ale efekt końcowy jest podobny: im większe straty, tym mniej energii trafia tam, gdzie powinna.
Najczęściej pomaga kilka prostych zasad. Po pierwsze, przewody nie powinny być prowadzone dłuższą drogą niż trzeba. Po drugie, przekrój trzeba dobrać do długości trasy i obciążenia, a nie do zasady „byle było”. Po trzecie, zaciski i złącza muszą być porządnie dokręcone, bo słaby styk potrafi zepsuć cały dobry projekt. Po czwarte, w instalacjach fotowoltaicznych warto patrzeć nie tylko na moc falownika i paneli, ale też na jakość połączeń po obu stronach systemu. Jeśli ktoś projektuje układ na lata, to właśnie te drobiazgi robią największą różnicę. Z tego wynikają też najczęstsze błędy interpretacyjne.
Najczęstsze błędy, przez które łatwo źle odczytać wynik
- Mylenie impedancji z rezystancją - w DC lub prostych pomiarach to nie to samo, a w AC różnica ma realne znaczenie.
- Ignorowanie częstotliwości - cewki i kondensatory zachowują się inaczej, gdy zmienia się częstotliwość sygnału.
- Zakładanie, że niższa wartość zawsze oznacza „lepiej” - w ochronie przeciwporażeniowej niski wynik jest zwykle korzystny, ale nadal trzeba dobrać odpowiednią aparaturę.
- Traktowanie jednego pomiaru jako prawdy absolutnej - wynik zależy od miejsca, obciążenia, temperatury i stanu połączeń.
- Pomylenie tego badania z pomiarem izolacji - to dwa różne testy, odpowiadające na dwa różne pytania o instalację.
Najwięcej pomyłek bierze się stąd, że ktoś widzi jedną liczbę i wyciąga z niej zbyt daleko idący wniosek. Ja wolę patrzeć na wynik razem z kontekstem: jaka jest długość obwodu, jaki jest przekrój przewodów, jak wygląda rozdzielnica i czy instalacja ma pracować w warunkach stałego obciążenia. Właśnie tak wiedza o impedancji zaczyna być użyteczna, a nie tylko poprawna definicyjnie.
Co z tej wiedzy naprawdę przydaje się w domu i przy fotowoltaice
Jeśli mam wskazać jedną praktyczną rzecz do zapamiętania, to tę: impedancja mówi nie tylko o tym, „czy prąd popłynie”, ale też o tym, jak dobrze popłynie i czy instalacja będzie potrafiła bezpiecznie zareagować na awarię. Przy modernizacji domu, doborze przewodów do dłuższych odcinków albo odbiorze instalacji PV warto więc pytać nie tylko o moc i cenę, ale też o jakość połączeń, wyniki pomiarów i sposób prowadzenia obwodów.
Gdy instalacja jest dobrze zaprojektowana, impedancja nie zwraca na siebie uwagi. Gdy coś jest zrobione źle, właśnie ona pierwsza pokazuje problem. I to jest chyba najuczciwsza definicja praktyczna: nie jako abstrakcyjny symbol z podręcznika, ale jako parametr, który mówi, czy instalacja działa stabilnie, bezpiecznie i bez niepotrzebnych strat.
