Port LPT to klasyczny interfejs równoległy, który przez lata łączył komputery z drukarkami, prostymi układami elektronicznymi i starszym sprzętem przemysłowym. W tym tekście wyjaśniam, jak działa taka komunikacja, co oznaczają najważniejsze sygnały na złączu, kiedy ten standard nadal bywa przydatny i gdzie najczęściej pojawiają się problemy. To praktyczny przewodnik dla osób, które chcą zrozumieć ten interfejs bez technicznego szumu.
Najważniejsze fakty o porcie LPT w praktyce
- To interfejs równoległy, który przesyła 8 bitów danych jednocześnie i korzysta z linii sterujących oraz statusowych.
- Najbardziej znane tryby pracy to SPP, EPP i ECP, przy czym EPP i ECP dawały wyraźnie wyższą szybkość niż klasyczny tryb drukarkowy.
- W nowym sprzęcie port jest dziś rzadko spotykany, ale nadal wraca w starszych drukarkach, CNC, aparaturze pomiarowej i retro elektronice.
- Do prostych układów trzeba pamiętać o logice 5 V oraz o tym, że nie każdy adapter USB zachowuje się jak prawdziwy port równoległy.
- Najczęstsze problemy wynikają z niezgodnego trybu w BIOS/UEFI, złego kabla, ograniczeń sterownika i błędnego założenia, że każdy konwerter zadziała identycznie.
Czym jest port LPT i skąd się wziął
Patrzę na LPT przede wszystkim jak na historyczny, ale bardzo logiczny sposób komunikacji: komputer wysyłał kilka bitów naraz osobnymi liniami, zamiast pchać dane po jednym bicie jak w interfejsach szeregowych. W praktyce był to standard kojarzony z drukarkami, dlatego przez lata mówiono o nim po prostu jak o porcie drukarkowym.
Znaczenie tego rozwiązania dobrze pokazuje jego miejsce w historii PC. Najpierw był prosty port typu Centronics, później pojawiła się normalizacja w ramach IEEE 1284, która uporządkowała tryby pracy, doprecyzowała sygnały i umożliwiła komunikację dwukierunkową. Ja traktuję to jako klasyczny przykład kompromisu: prosta elektronika po stronie komputera, ale bardzo konkretne wymagania po stronie kabli, sterowania i programu.
W starszych systemach spotykało się nazwy logiczne typu LPT1, LPT2 albo LPT3. Dziś to już głównie termin z obszaru legacy, ale wciąż żywy tam, gdzie pracuje starszy sprzęt. Żeby zrozumieć, czemu ten interfejs był tak popularny, warto najpierw zobaczyć, jak naprawdę przesyła dane.
Jak działa komunikacja równoległa
W klasycznym portu równoległym jedna ramka danych to po prostu 8-bitowy bajt wysłany naraz. Oznacza to, że osiem linii danych przenosi jeden znak lub jedną porcję informacji jednocześnie, a dodatkowe linie sterujące synchronizują cały proces. To rozwiązanie było szybkie jak na swoje czasy, ale wymagało dobrej organizacji sygnałów i sensownego sterowania po obu stronach.
Najprostszy tryb pracy, czyli SPP albo Compatibility Mode, był jednokierunkowy i służył głównie do drukarek. Później doszły tryby dwukierunkowe, takie jak Byte Mode, a także szybsze warianty EPP i ECP. W praktyce to właśnie one decydowały, czy port nadawał się tylko do wysyłania danych, czy również do odbierania odpowiedzi, statusów i większych pakietów informacji.
| Tryb | Kierunek | Co daje | Typowe zastosowanie |
|---|---|---|---|
| SPP / Compatibility | Jeden kierunek | Najprostsza obsługa, najniższy narzut sprzętowy | Starsze drukarki i proste sterowanie |
| Nibble Mode | Do komputera, 4 bity naraz | Zwrot podstawowych danych statusowych | Starsze urządzenia, podstawowa diagnostyka |
| Byte Mode | Dwukierunkowo | Przesyłanie pełnego bajtu w obu kierunkach | Skanery, napędy Zip, prostsze peryferia |
| EPP | Dwukierunkowo | Lepsza wydajność, mniejszy narzut CPU, do ok. 2 MB/s | Sprzęt pomiarowy, starsze urządzenia specjalistyczne |
| ECP | Dwukierunkowo | Obsługa DMA i lepsza przepustowość, do ok. 2,5 MB/s | Drukarki i szybsze urządzenia peryferyjne |
Warto pamiętać, że te liczby są orientacyjne i zależą od konkretnej płyty głównej, kabla oraz sterownika. Dla mnie najważniejszy wniosek jest prosty: LPT nie był „szybki” w sensie współczesnych standardów, ale miał niski próg wejścia i dawał pełną kontrolę nad liniami sygnałowymi. To prowadzi prosto do samego złącza, bo tam najlepiej widać, jak ten interfejs był zbudowany.
Budowa złącza i najważniejsze sygnały

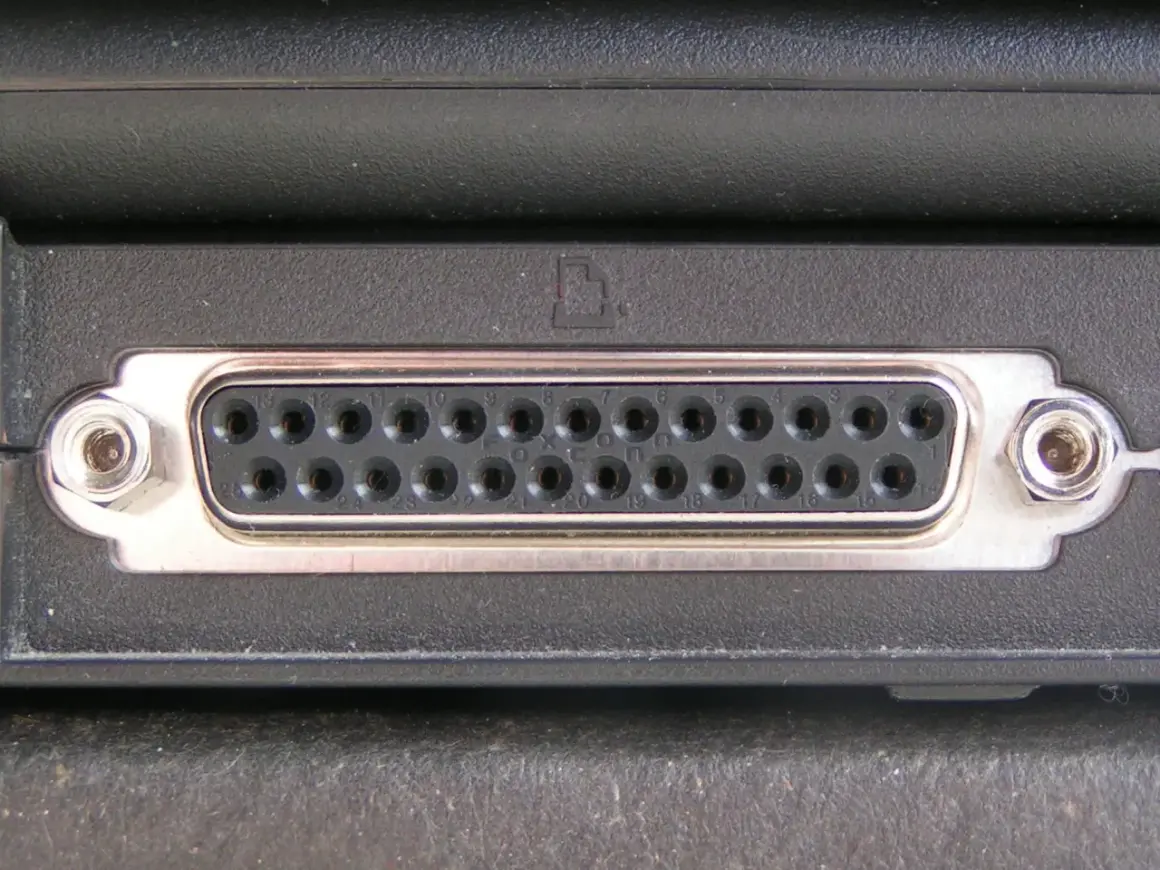

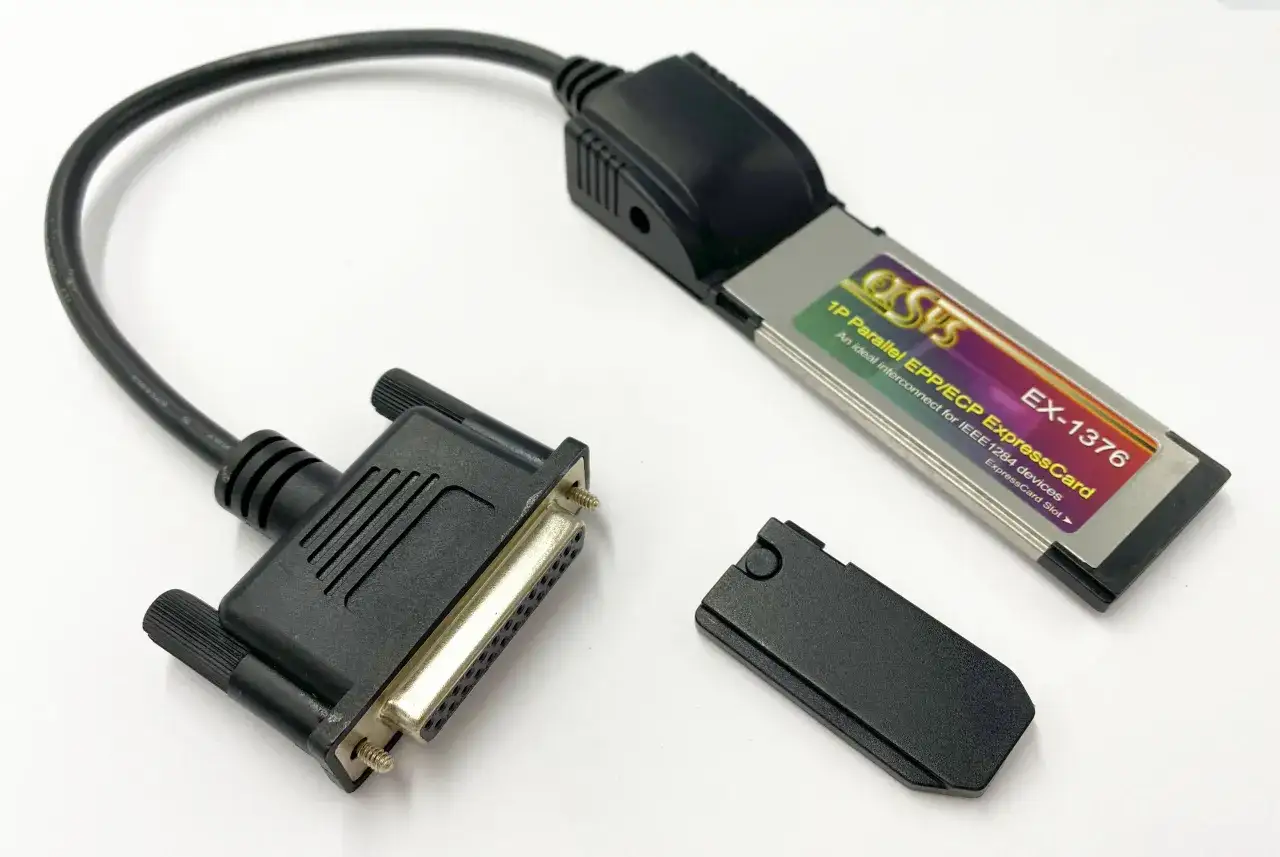

Na komputerze port LPT kojarzy się zwykle ze złączem DB-25, czyli 25-pinowym gniazdem D-Sub. Po stronie urządzenia często spotykało się 36-pinowe złącze Centronics, szczególnie w drukarkach. Dla elektronika najciekawsze jest jednak nie samo gniazdo, ale podział linii na dane, status, sterowanie i masę.
| Grupa linii | Piny | Rola |
|---|---|---|
| Dane | 2-9 | Przenoszą 8-bitowy bajt z komputera do urządzenia |
| Status | 10, 11, 12, 13, 15 | Zwracają informację o stanie urządzenia do komputera |
| Sterowanie | 1, 14, 16, 17 | Uruchamiają, synchronizują i organizują transmisję |
| Masa | 18-25 | Stanowią wspólną referencję sygnałów |
Przy projektowaniu prostych układów najważniejsze są linie danych 2-9, ale w praktyce nie wolno ignorować linii sterujących. Część z nich działa w logice aktywnej niskim poziomem, więc na schemacie łatwo pomylić to, co jest „włączone”, z tym, co jest „wyłączone”. Do tego dochodzi jeszcze kwestia napięcia: port komputerowy pracował w logice 5 V, więc współczesne układy 3,3 V zwykle wymagają dopasowania poziomów albo optoizolacji.
Jeśli ktoś próbuje zbudować prosty interfejs do mikrokontrolera, właśnie tutaj najłatwiej popełnić błąd. Sam pinout to dopiero początek, bo równie ważne są czasy narastania sygnałów, długość kabla i sposób odczytu statusu. Gdy to jest zrozumiane, można rozsądnie ocenić, gdzie taki port ma jeszcze sens.
Gdzie LPT ma jeszcze sens w praktyce
W nowych komputerach ten interfejs prawie zniknął, ale w praktyce nadal spotykam go w kilku obszarach. Pierwszy to starsze drukarki i plotery, drugi to maszyny CNC oraz prostsze sterowniki przemysłowe, a trzeci to laboratoria i warsztaty, gdzie działają sprawdzone, lecz wiekowe urządzenia pomiarowe. W takich miejscach LPT wciąż bywa użyteczny, bo sprzęt został zaprojektowany dokładnie pod ten sposób komunikacji.
Największa różnica pojawia się wtedy, gdy trzeba go zastąpić czymś nowszym. Wtedy nie każdy „adapter do drukarki” oznacza to samo. Ja zawsze rozdzielam cztery scenariusze:
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stary komputer z fizycznym portem | Gdy potrzebna jest pełna zgodność ze starym sprzętem | Najmniej niespodzianek, pełna kontrola sygnałów | Trudniej o części, starszy system, niższa wygoda |
| Karta PCIe z portem równoległym | Gdy potrzebujesz portu w desktopie | Wygodniejsze niż szukanie starej płyty głównej | Nie każda karta zachowuje się identycznie jak natywny port |
| Adapter USB do drukarki | Gdy chodzi tylko o drukowanie | Tani i prosty w instalacji | Często nie działa z urządzeniami sterowanymi bitowo |
| Serwer wydruku | Gdy potrzebna jest tylko sieciowa obsługa drukarki | Wygoda i współdzielenie w sieci | Nie nadaje się do sterowania urządzeniem elektronicznym |
Do nowych projektów elektroniki nie wracam do LPT, jeśli nie mam bardzo konkretnego powodu. Zwykle wybieram USB, UART, RS-485, CAN albo Ethernet, bo dają lepszą skalowalność i łatwiejszą integrację. LPT zostawiam tam, gdzie ważna jest zgodność ze starszym sprzętem, a nie projektowanie od zera. Następny krok to już nie wybór samego portu, tylko sprawdzenie, czy działa tak, jak powinien.
Jak sprawdzić, czy port jest poprawnie skonfigurowany
Najpierw sprawdzam, czy system w ogóle widzi port jako urządzenie logiczne, a dopiero potem interesuje mnie kabel i samo urządzenie. W starszych komputerach warto sprawdzić ustawienia BIOS/UEFI, bo tryb pracy ma znaczenie: SPP, EPP, ECP czy bi-directional mogą inaczej obsługiwać ten sam sprzęt. Jeśli urządzenie jest bardzo stare, zbyt „sprytny” tryb bywa problemem, a nie pomocą.
- Ustal, czy system widzi port jako LPT1 lub podobne urządzenie.
- Sprawdź tryb w BIOS/UEFI i porównaj go z wymaganiami sprzętu.
- Podmień kabel na krótki i pewny, zamiast zgadywać, czy stary przewód jeszcze trzyma parametry.
- Jeśli testujesz elektronikę, użyj prostego testera, pętli zwrotnej albo znanego, sprawnego urządzenia.
- Przy układach 3,3 V dodaj dopasowanie poziomów, zanim podasz sygnały bezpośrednio.
Ten porządek ma sens, bo większość awarii wygląda podobnie z zewnątrz, ale wynika z czegoś innego. Czasem winny jest sterownik, czasem ustawienie trybu, a czasem zwykła pomyłka na pinach. Kiedy to już odróżnisz, łatwiej przejść do typowych błędów, które powtarzają się najczęściej.
Najczęstsze błędy i ograniczenia, które psują działanie
Najczęściej widzę jedno założenie: skoro kabel pasuje mechanicznie, to całość „powinna działać”. To niestety nie wystarcza. Port równoległy jest prosty elektrycznie, ale bardzo czuły na zgodność sygnałów, logiki i sposobu komunikacji. Właśnie dlatego drobny błąd potrafi unieruchomić cały układ.
- Mylenie adaptera do drukarki z prawdziwym portem, który pozwala sterować liniami bit po bicie.
- Zbyt długi albo kiepsko ekranowany kabel, przez co pojawiają się zakłócenia i błędy transmisji.
- Niepasujący tryb pracy w BIOS/UEFI, zwłaszcza gdy urządzenie oczekuje SPP, a komputer ustawia ECP.
- Próba podłączenia układu 3,3 V bez dopasowania poziomów napięć.
- Zakładanie, że każdy system operacyjny pozwoli na bezpośredni dostęp do portu bez sterownika.
Jeśli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: przy LPT najbardziej liczy się zgodność całego toru, a nie sama obecność gniazda. To dlatego ten interfejs bywa jednocześnie prosty i zdradliwy. Gdy wszystko jest ustawione poprawnie, działa przewidywalnie; gdy nie, potrafi sprawiać wrażenie losowego.
Co warto zapamiętać, gdy trafiasz na stary port w praktyce
LPT nie jest dziś interfejsem pierwszego wyboru, ale w elektronice nadal warto go rozumieć. Daje szybki dostęp do klasycznej, 5-woltowej logiki, prostych linii danych i czytelnego sterowania, dlatego w starszych urządzeniach potrafi być bardziej użyteczny niż „nowoczesne” obejścia. Właśnie dlatego tak często wraca w warsztatach, serwisie i automatyce opartej na legacy sprzęcie.
Jeśli mam zostawić jedną praktyczną wskazówkę, to jest nią ta: najpierw ustal, czy potrzebujesz prawdziwej komunikacji równoległej, czy tylko wygodnego sposobu podłączenia drukarki. Od tej odpowiedzi zależy wybór adaptera, trybu pracy, sterownika i całej reszty. A gdy celem jest uruchomienie starego urządzenia, nie warto zgadywać - lepiej od razu sprawdzić pinout, napięcia i zgodność trybu transmisji.
