Pojemność kondensatora płaskiego to jeden z tych tematów z elektroniki, które wyglądają na czysto szkolne, a w praktyce wracają przy projektowaniu filtrów, układów czasowych, czujników i zasilania. W tym tekście wyjaśniam, z czego wynika ta pojemność, jak policzyć ją z wzoru, kiedy dielektryk robi największą różnicę i gdzie teoria zaczyna rozmijać się z rzeczywistym elementem.
Najważniejsze zależności, które trzeba znać od razu
- W idealnym modelu liczy się wzór C = ε0εrS/d, czyli powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- Większa powierzchnia oznacza większą pojemność, a większy odstęp między okładkami ją zmniejsza.
- Dielektryk podnosi pojemność, bo zwiększa możliwość zgromadzenia ładunku przy tym samym napięciu.
- W praktyce trzeba pilnować jednostek, tolerancji wykonania i efektów brzegowych.
- Najczęściej pojemność podaje się w pF, nF lub µF, bo farad jest w elektronice ogromną jednostką.
Co oznacza pojemność i dlaczego to nie jest tylko liczba z tabeli
Pojemność kondensatora opisuje, ile ładunku układ może zgromadzić przy danym napięciu. Najprostsza definicja zapisuje to jako C = Q / U, gdzie Q to ładunek, a U to różnica potencjałów. Im większa pojemność, tym więcej ładunku można „upchnąć” przy tym samym napięciu, a to ma bezpośredni wpływ na działanie układów filtrujących, sprzęgających i czasowych.
W praktyce warto pamiętać, że farad jest jednostką bardzo dużą. Dlatego w elektronice częściej pracuje się na mikrofaradach, nanofaradach i pikofaradach. To nie jest detal kosmetyczny: pomylenie µF z nF zmienia wynik o trzy rzędy wielkości i potrafi całkowicie rozjechać projekt.
Ja patrzę na to tak: pojemność nie mówi, „co” siedzi w kondensatorze, tylko „jak łatwo” układ magazynuje energię elektryczną względem napięcia. I właśnie dlatego geometria ma tu tak duże znaczenie, bo za chwilę przechodzimy od definicji do fizyki pól elektrycznych.
Z tego miejsca najłatwiej przejść do samego wzoru i zobaczyć, które parametry naprawdę sterują wynikiem.
Od czego zależy pojemność kondensatora płaskiego

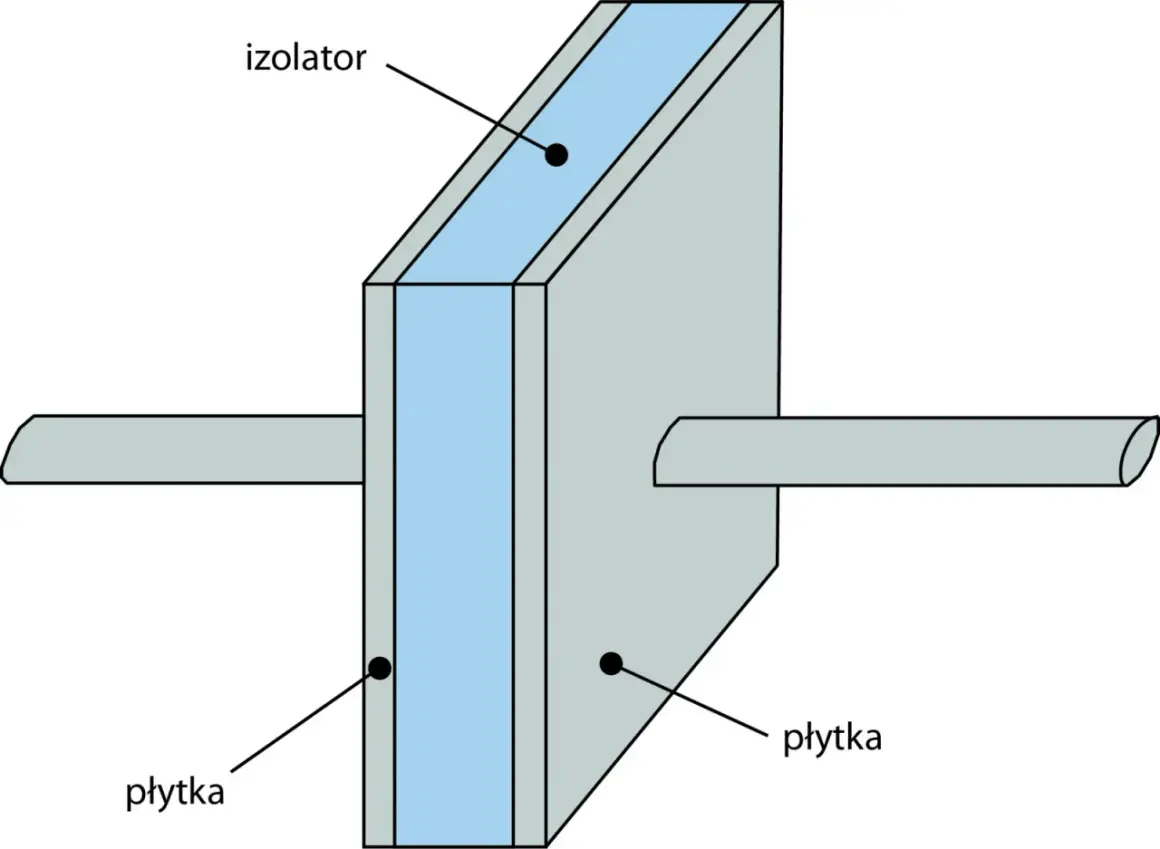

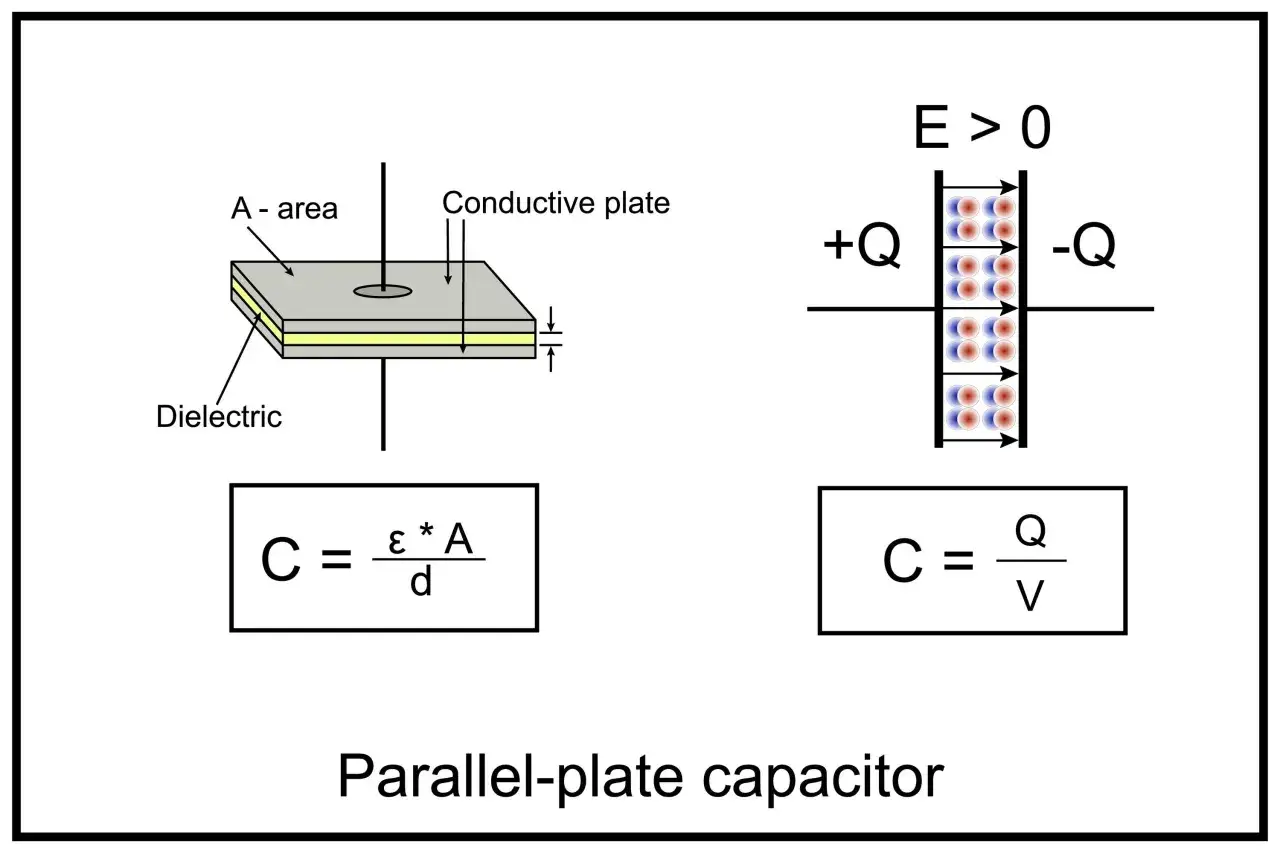

Dla kondensatora płaskiego, w przybliżeniu idealnym, obowiązuje zależność C = ε0εrS/d. W tym zapisie ε0 to przenikalność elektryczna próżni, εr to względna przenikalność dielektryka, S oznacza powierzchnię jednej okładki, a d odległość między okładkami. Właśnie ten wzór pokazuje najważniejsze zależności bez zbędnej otoczki.
Powierzchnia rośnie, pojemność rośnie. Jeśli powierzchnia okładek się podwoi, pojemność też wzrośnie dwukrotnie. Odstęp rośnie, pojemność spada. Gdy zwiększysz d dwa razy, C zmniejszy się o połowę. Dielektryk o wyższym εr zwiększa pojemność. To najbardziej intuicyjny zapis, jaki można sobie zapamiętać.
| Czynnik | Wpływ na pojemność | Dlaczego tak się dzieje |
|---|---|---|
| Większa powierzchnia okładek | Wzrost | Ładunek może rozłożyć się na większym obszarze przy tym samym napięciu |
| Większa odległość między okładkami | Spadek | Pole elektryczne działa słabiej i łatwiej „rozciąga” różnicę potencjałów |
| Wyższa przenikalność dielektryka | Wzrost | Materiał polaryzuje się i częściowo osłabia pole wewnątrz kondensatora |
Warto dodać jeszcze jeden warunek: ten wzór działa najlepiej wtedy, gdy okładki są znacznie większe od ich odstępu. Jeśli geometria jest niestandardowa, pojawiają się efekty brzegowe i wynik zaczyna odchylać się od modelu szkolnego. To prowadzi prosto do praktycznego liczenia, gdzie jednostki i przeliczenia robią największą różnicę.
Jak policzyć pojemność krok po kroku
Najpewniejsza metoda jest banalna, ale wymaga dyscypliny. Najpierw zapisuję wszystkie dane w układzie SI, potem podstawiam do wzoru i dopiero na końcu przeliczam wynik na wygodniejszą jednostkę. Działa to tak samo w zadaniach szkolnych, jak i przy wstępnym doborze elementów do prostego układu elektronicznego.
- Przelicz powierzchnię na metry kwadratowe.
- Przelicz odległość między okładkami na metry.
- Ustal, jaki dielektryk znajduje się między okładkami i jakie ma εr.
- Podstaw dane do wzoru C = ε0εrS/d.
- Przepisz wynik na pF, nF albo µF, żeby był czytelny.
Przykład 1. Dwie okładki mają powierzchnię 100 cm², czyli 0,01 m², a odstęp między nimi wynosi 1 mm, czyli 0,001 m. Jeśli między płytkami jest powietrze, którego εr można w praktyce przyjąć jako około 1, to pojemność wynosi około 8,85 × 10-11 F, czyli 88,5 pF. To dobry punkt odniesienia: widać od razu, że przy niewielkiej geometrii mówimy o wartościach typowych dla zakresu pikofaradów.
Przykład 2. Jeśli w tym samym układzie zamiast powietrza umieścisz dielektryk o εr = 4, pojemność wzrośnie do około 354 pF. Ten sam kształt, ta sama odległość, a wynik zmienia się czterokrotnie tylko dlatego, że materiał lepiej „spina” pole elektryczne wewnątrz kondensatora.
Najczęstszy błąd na tym etapie jest prozaiczny: ktoś zostawia powierzchnię w cm² albo odstęp w mm i nie zauważa, że wynik przestaje mieć sens. Jeśli chcesz, by obliczenie było wiarygodne, jednostki muszą być spójne od pierwszej linijki. Następny krok to zrozumienie, dlaczego dielektryk potrafi tak mocno zmienić wynik.
Dlaczego dielektryk zmienia wynik bardziej, niż się wydaje
Dielektryk to materiał izolacyjny umieszczony między okładkami kondensatora. W polu elektrycznym jego cząsteczki ulegają polaryzacji, czyli ustawiają się tak, że częściowo osłabiają pole wewnętrzne. Efekt jest prosty: przy tym samym napięciu kondensator może zgromadzić więcej ładunku, więc jego pojemność rośnie.
To właśnie dlatego mówi się, że dielektryk „wzmacnia” kondensator, choć fizycznie nie wzmacnia samego pola, tylko zmienia warunki jego działania. W praktyce liczy się nie tylko sama wartość εr, ale też stabilność materiału, straty dielektryczne, odporność na przebicie i zachowanie przy zmianie temperatury.
| Materiał | Orientacyjne εr | Kiedy ma sens |
|---|---|---|
| Powietrze | około 1,0006 | Gdy zależy na prostym modelu i małych stratach |
| Teflon | około 2,1 | Gdy potrzebna jest stabilność i niskie straty |
| Papier | około 3-4 | W prostych kondensatorach warstwowych i starszych rozwiązaniach |
| Szklane dielektryki | około 4-7 | Gdy liczy się dobra izolacja i dość wysoka stabilność |
| Ceramiki | od kilkunastu do kilkuset i więcej | W zależności od typu, gdy potrzebna jest duża pojemność w małej obudowie |
Warto tu zachować ostrożność: wysoka przenikalność nie zawsze oznacza lepszy kondensator. Materiał może mieć większe straty, większą zależność od temperatury albo gorszą odporność na napięcie. To szczególnie ważne w elektronice mocy i w układach pracujących długo pod obciążeniem. A skoro mowa o praktyce, dobrze jest spojrzeć też na błędy, które najłatwiej psują obliczenia i późniejszy dobór elementu.
Najczęstsze błędy przy liczeniu i projektowaniu
W teorii wzór wygląda prosto, ale w realnym projekcie potykam się zwykle o te same problemy. Dobre rozpoznanie błędów oszczędza czas, bo pokazuje, kiedy wynik jest wiarygodny, a kiedy tylko „ładnie wygląda na papierze”.
- Mieszanie jednostek, zwłaszcza cm², mm i m.
- Stosowanie wzoru mimo dużej odległości między okładkami, kiedy efekt brzegowy zaczyna mieć znaczenie.
- Traktowanie εr jak wartości idealnie stałej, mimo że zależy ona od częstotliwości i temperatury.
- Pomijanie strat dielektrycznych oraz prądu upływu, które w praktyce wpływają na zachowanie kondensatora.
- Zakładanie, że dwa kondensatory o tym samym wymiarze zewnętrznym będą miały identyczną pojemność, choć różnić się może materiał i rzeczywista geometria okładek.
Do tego dochodzi jeszcze kwestia tolerancji produkcyjnej. W elementach rzeczywistych różnice kilku procent są normalne, a w niektórych zastosowaniach trzeba uwzględnić nawet szerszy rozrzut. Jeśli projekt jest wrażliwy na pojemność, sama wartość nominalna z obliczenia nie wystarczy. I właśnie tutaj wchodzi zastosowanie praktyczne, które najlepiej pokazuje, po co w ogóle znać tę zależność.
Gdzie ta zależność naprawdę się przydaje w elektronice i energetyce
W elektronice kondensator płaski jest przede wszystkim modelem, ale jego zasady wracają w bardzo konkretnych miejscach. W układach filtrujących i odsprzęgających liczy się zdolność do szybkiego przyjęcia i oddania ładunku. W układach czasowych ważna jest relacja między pojemnością a czasem ładowania. W czujnikach pojemnościowych zmiana odległości lub dielektryka staje się sygnałem pomiarowym.
W energetyce i fotowoltaice temat też nie jest abstrakcyjny. Kondensatory stosowane w falownikach, przetwornicach i filtrach EMI mają stabilizować pracę układów, ograniczać zakłócenia i wygładzać zmiany napięcia. Sama geometria płyt kondensatora płaskiego nie zawsze jest tam bezpośrednio widoczna, ale zasada pozostaje ta sama: większa pojemność ułatwia magazynowanie ładunku i lepszą kontrolę nad zmianami napięcia.
Jeśli patrzę na ten temat praktycznie, to właśnie tutaj widać największą różnicę między teorią a doborem elementu z katalogu. W obliczeniach masz idealny model, a w projekcie musisz uwzględnić temperaturę pracy, napięcie znamionowe, straty i to, czy element będzie działał stabilnie przez lata. Na tym polega sens tego wzoru: nie tylko wyjaśnia fizykę, ale też pomaga przewidzieć zachowanie układu.
Gdy rozumiesz już zależności, łatwiej odróżnić wynik użyteczny od wyniku tylko przybliżonego i wybrać taki kondensator, który rzeczywiście pasuje do zadania.
Co warto zapamiętać, zanim uznasz wynik za gotowy
Jeżeli potrzebujesz szybkiego i sensownego oszacowania, wzór C = ε0εrS/d wystarcza w wielu sytuacjach. Jeśli jednak projekt ma być precyzyjny, trzeba sprawdzić geometrię, materiał dielektryka, tolerancję wykonania i warunki pracy. To właśnie te szczegóły decydują, czy obliczenie pozostanie dobrym przybliżeniem, czy stanie się realną podstawą doboru elementu.
Najbezpieczniejsza zasada jest prosta: najpierw licz z modelu idealnego, potem weryfikuj wynik pomiarem albo dokumentacją elementu. Taki porządek myślenia sprawdza się zarówno w szkolnym zadaniu, jak i w praktyce elektronicznej, gdzie jeden źle oszacowany parametr potrafi zmienić zachowanie całego układu.
Jeśli mam wskazać jedną rzecz do zapamiętania, to tę: pojemność nie jest przypadkową cechą kondensatora, tylko bezpośrednim skutkiem jego geometrii i właściwości dielektryka. Kiedy to rozumiesz, łatwiej przewidzieć, co się stanie po zmianie powierzchni, odległości albo materiału między okładkami.
