Lutowanie twarde w elektronice - kiedy ma sens i jak je wykonać

Filip Pietrzak

Filip Pietrzak

|

10 września 2026

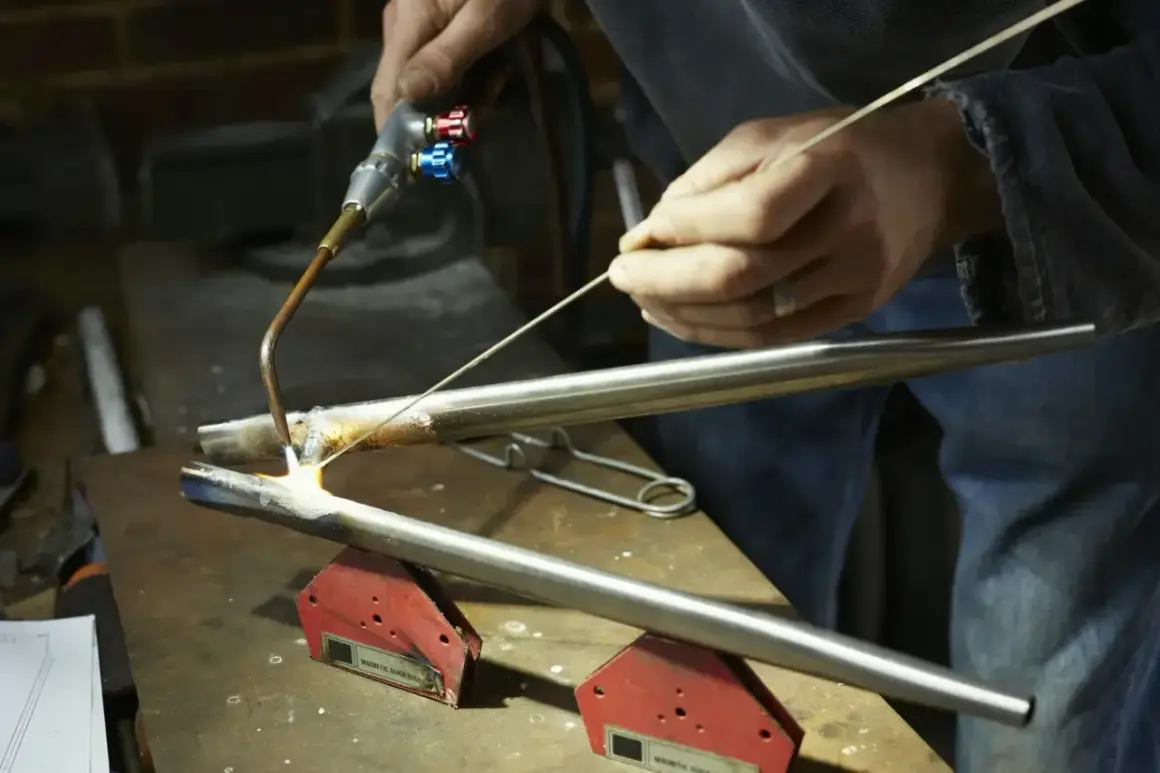

Mistrz precyzyjnie wykonuje lutowanie twarde dwóch metalowych rur, tworząc solidne połączenie.

W praktyce lutowanie twarde daje mocne, szczelne i odporne na temperaturę połączenia, ale tylko wtedy, gdy materiał, spoiwo i sposób grzania są dobrane do konkretnego złącza. W elektronice nie jest to metoda do montażu każdej płytki; częściej wchodzi w grę przy grubych przewodach, elementach miedzianych, osprzęcie energetycznym i częściach pracujących pod obciążeniem cieplnym. Poniżej pokazuję, kiedy taka technika ma sens, jak przebiega krok po kroku i na co uważać, żeby nie osłabić połączenia.

Najważniejsze informacje o tej technice w skrócie

  • Granica praktyczna między połączeniem miękkim a twardym to zwykle 450°C temperatury spoiwa.
  • W elektronice ta metoda ma sens głównie przy dużych przekrojach, elementach miedzianych i złączach mocy.
  • O jakości połączenia decydują przede wszystkim: czyste powierzchnie, właściwa szczelina, topnik i równomierne grzanie.
  • Najczęściej stosuje się spoiwa srebrne, miedź-fosfor oraz stopy do aluminium.
  • Największe błędy to brud, zły dobór stopu, przegrzanie i poruszenie złącza przed ostygnięciem.

Na czym polega lutowanie twarde i kiedy ma sens

Ja zwykle patrzę na tę metodę nie jak na „mocniejsze lutowanie”, ale jak na osobną klasę łączenia metali. Spoiwo topi się powyżej 450°C, a sam materiał bazowy pozostaje w stanie stałym. Dzięki temu połączenie powstaje przez zwilżanie powierzchni i wciąganie stopionego metalu do szczeliny, czyli przez zjawisko kapilarne, a nie przez stopienie obu łączonych części.

To ważne rozróżnienie, bo w praktyce od razu ustawia oczekiwania. Przy cienkich płytkach, tworzywach i drobnych elementach SMD taka temperatura jest zwykle zbyt wysoka. Z kolei przy miedzi, mosiądzu, stali, elementach grzewczych i złączach obciążonych mechanicznie ta technika daje realną przewagę: lepszą odporność termiczną, większą sztywność i większą szczelność.

Cecha Połączenie twarde Lutowanie miękkie
Temperatura spoiwa Powyżej 450°C Poniżej 450°C
Wpływ na elementy Duże obciążenie cieplne, wymaga odpornych materiałów Łagodniejsze dla delikatnej elektroniki
Typowe zastosowanie Złącza miedziane, mosiężne, stalowe, elementy pracujące w cieple PCB, przewody, drobne złącza elektroniczne
Efekt Mocne, szczelne i trwałe połączenie Wystarczające połączenie elektryczne i mechaniczne przy niższej temperaturze

Właśnie dlatego tę metodę traktuję jako rozwiązanie dla połączeń konstrukcyjnych i energetycznych, a nie jako zamiennik klasycznego montażu elektroniki. To prowadzi do najważniejszego pytania: gdzie naprawdę warto ją stosować, a gdzie lepiej od razu wybrać inną technologię.

Gdzie ta technika sprawdza się w elektronice i energetyce

W elektronice twarde łączenie ma sens głównie tam, gdzie liczy się prąd, temperatura i wytrzymałość mechaniczna. Najczęściej myślę o złączach miedzianych, szynach prądowych, końcówkach przewodów o dużym przekroju, elementach chłodzących, osprzęcie przy falownikach oraz częściach, które pracują blisko źródeł ciepła. W układach związanych z fotowoltaiką pojawia się to raczej przy osprzęcie, złączach DC, chłodzeniu i elementach miedzianych niż przy samej, delikatnej elektronice na laminacie.

  • Złącza miedziane i mosiężne - dobre tam, gdzie potrzebna jest trwałość i szczelność, na przykład w osprzęcie zasilania lub w układach chłodzenia.
  • Szyny i końcówki prądowe - przy większych przekrojach zwykły lut miękki bywa za słaby termicznie albo mechanicznie.
  • Elementy pracujące pod wibracją - dobrze wykonane połączenie twarde znosi więcej niż typowa cyna.
  • Układy mocy i energoelektronika - czyli układy przetwarzające i sterujące dużą mocą, gdzie temperatura i obciążenie są wyższe niż w zwykłej elektronice użytkowej.
  • Instalacje pomocnicze w branży PV - na przykład miedziane elementy osprzętu, chłodzenie, rozdzielnie i połączenia serwisowe.

Jednocześnie są obszary, w których ta technika po prostu się nie broni. Nie używałbym jej do drobnych padów na PCB, do gniazd z tworzywa ani do miejsc, gdzie temperatura mogłaby zniszczyć kondensatory, laminat lub izolację przewodów. Jeśli złącze jest małe, delikatne i wymaga precyzji, zwykle lepsze będzie klasyczne lutowanie albo zupełnie inna metoda łączenia. Skoro wiadomo już, gdzie ta technika ma sens, warto zobaczyć, jak wygląda sam proces od strony warsztatowej.

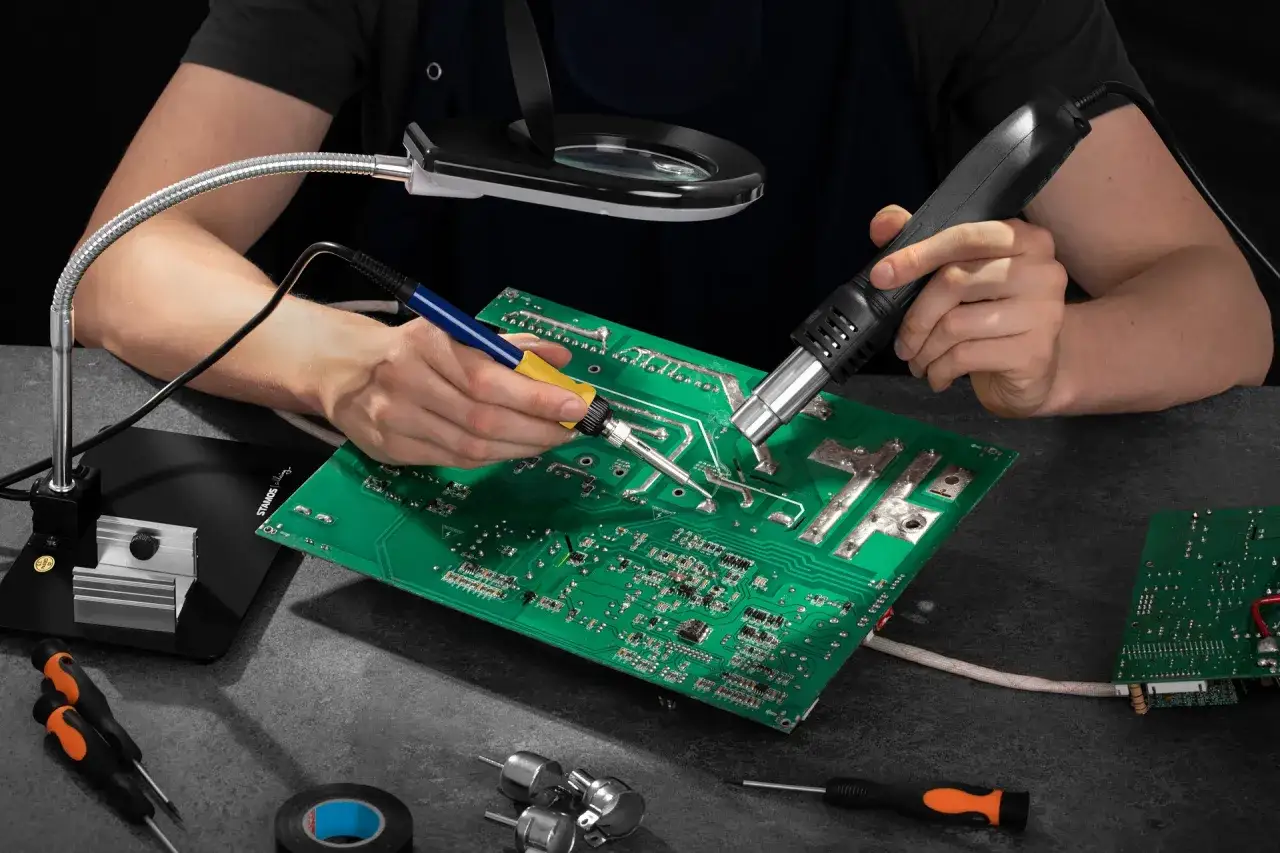

Precyzyjne lutowanie twarde na zielonej płycie głównej z użyciem lutownicy i gorącego powietrza. Widać lupę i narzędzia.

Jak przebiega proces krok po kroku

W praktyce najwięcej błędów nie bierze się z samego spoiwa, tylko z przygotowania. Czystość powierzchni, równy docisk i kontrola temperatury robią tu większą różnicę niż markowy palnik. Jeśli mam wymienić jeden warunek sukcesu, wskazałbym właśnie przygotowanie złącza.

Etap Co robię Dlaczego to ważne
1. Oczyszczenie Usuwam tlenki, tłuszcz i brud z obu powierzchni Spoiwo musi zwilżyć metal, a nie warstwę zanieczyszczeń
2. Dopasowanie Ustawiam elementy tak, aby szczelina była równa i kontrolowana Zbyt duża szczelina osłabia kapilarność, zbyt mała utrudnia przepływ spoiwa
3. Topnik Nakładam topnik dopasowany do materiału i temperatury Topnik ogranicza utlenianie i pomaga spoiwu rozpłynąć się po złączu
4. Grzanie Nagrzewam całe złącze, nie tylko miejsce podania drutu Spoiwo powinno wpłynąć do rozgrzanego styku, a nie tworzyć grudkę na powierzchni
5. Podanie spoiwa Dotykam spoiwem rozgrzanego złącza i pozwalam mu samodzielnie płynąć Wtedy połączenie jest równomierne i szczelne
6. Chłodzenie i czyszczenie Odstawiam element do spokojnego ostygnięcia i usuwam resztki topnika Ruch podczas stygnięcia osłabia złącze, a resztki topnika potrafią korodować

Przy elektronice i osprzęcie zasilającym pilnuję jeszcze jednej rzeczy: kontroli ciepła poza samym złączem. Jeśli obok są tworzywa, izolacje albo gotowe moduły elektroniczne, trzeba je osłonić, odsunąć lub rozebrać. W przeciwnym razie nawet poprawne połączenie może pociągnąć za sobą kosztowną awarię. Po samym procesie przychodzi czas na dobór materiałów, a tu różnice są już bardzo konkretne.

Jak dobrać spoiwo, topnik i źródło ciepła

Dobór materiałów to moment, w którym najłatwiej popełnić kosztowny błąd. Nie każdy stop działa z każdym metalem, a nie każdy topnik radzi sobie z tlenkami w ten sam sposób. W praktyce patrzę najpierw na materiał bazowy, potem na temperaturę pracy złącza, a dopiero na końcu na cenę spoiwa.

Rodzaj spoiwa Kiedy ma sens Najważniejsze ograniczenie
Spoiwo srebrne Gdy potrzebna jest duża wytrzymałość i uniwersalność; dobre do stali, miedzi, mosiądzu i brązu Jest droższe od prostszych stopów i nie rozwiązuje problemu źle przygotowanej powierzchni
Miedź-fosfor Głównie do miedzi i połączeń miedź-miedź; często wybierane w osprzęcie miedzianym Nie jest dobrym wyborem do wszystkich stopów żelaznych, a przy mosiądzu czy brązie zwykle potrzebuje topnika
Aluminium-krzem Do aluminium i jego stopów Wymaga bardzo starannego doboru topnika i techniki, bo tlenek aluminium utrudnia zwilżanie

Przy miedzi często można spotkać spoiwa, które w takim układzie pracują bardzo dobrze nawet bez dodatkowej chemii, ale nie traktuję tego jako uniwersalnej reguły. Gdy materiał jest bardziej wymagający, topnik staje się obowiązkowy. W praktyce chodzi o jedno: usuwać tlenki na bieżąco i nie dopuścić do tego, żeby rozgrzane złącze znów się utleniło zanim spoiwo zdąży rozpłynąć się po szczelinie.

Źródło ciepła Zalety Ograniczenia
Palnik gazowy Mobilny, tani w użyciu, dobry do serwisu i pracy w terenie Łatwo przegrzać mały element albo zbyt mocno utlenić powierzchnię
Indukcja Szybka, powtarzalna i bardzo precyzyjna Wymaga sprzętu i odpowiedniego przygotowania detalu
Piec lub atmosfera kontrolowana Świetne do powtarzalnej produkcji i czystych, seryjnych złączy Mało mobilne i kosztowne

Jeśli miałbym ułożyć prostą zasadę praktyczną, brzmiałaby tak: im większa precyzja i powtarzalność mają być utrzymane, tym bardziej opłaca się kontrolowane grzanie. Z kolei przy naprawach warsztatowych wystarczy dobry palnik, ale tylko wtedy, gdy reszta przygotowania jest zrobiona porządnie. Sama technika nie wybacza pośpiechu, a najczęstsze błędy zwykle pojawiają się właśnie wtedy.

Najczęstsze błędy, które psują złącze

Najbardziej charakterystyczny problem to złącze, które z zewnątrz wygląda dobrze, a po chwili zaczyna pękać, puszczać albo korodować. Z mojego doświadczenia wynika, że w większości przypadków winny jest nie jeden wielki błąd, tylko kilka drobnych zaniedbań zrobionych naraz.

Błąd Skutek Co robić zamiast tego
Brudne, utlenione powierzchnie Spoiwo nie zwilża metalu i tworzy słabe, nierówne połączenie Oczyścić metal mechanicznie i odtłuścić przed grzaniem
Zła szczelina Spoiwo nie wchodzi w styk albo nie rozkłada się równomiernie Dopasować elementy tak, by szczelina była kontrolowana, nie przypadkowa
Grzanie samego spoiwa Powstaje grudka, a nie prawdziwe połączenie metaliczne Nagrzać złącze, a spoiwo podawać dopiero po osiągnięciu temperatury roboczej
Niewłaściwy topnik Utlenianie wraca zbyt szybko, a spoiwo nie płynie Dobrać topnik do materiału i zakresu temperatur
Poruszenie elementu podczas stygnięcia Powstaje mikropęknięcie lub krucha spoina Zostawić złącze w spokoju do pełnego ostygnięcia
Dobór stopu bez uwzględnienia metalu bazowego Połączenie jest kruche, słabo zwilżone albo po prostu nietrwałe Najpierw dobrać metal, potem spoiwo, a dopiero potem sposób grzania

W elektronice i energetyce szczególnie źle znoszone są też przegrzanie i zbyt długi czas grzania. Potrafią uszkodzić izolację, zdeformować przewód i osłabić sąsiednie elementy, nawet jeśli sama spoina wygląda poprawnie. To prowadzi do ostatniej, bardzo praktycznej decyzji: kiedy ta metoda wygrywa z miękkim lutowaniem, a kiedy lepiej odpuścić.

Kiedy twarde łączenie wygrywa z miękkim

Ja zwykle zadaję sobie trzy pytania: czy złącze będzie gorące, czy będzie przenosiło obciążenia i czy ma zachować szczelność. Jeśli odpowiedź na choć dwa z nich brzmi „tak”, twarde łączenie bardzo często ma przewagę. Jeśli natomiast chodzi o małą płytkę, szybki serwis i delikatne komponenty, klasyczne lutowanie pozostaje rozsądniejszym wyborem.

  • Wybieram twarde łączenie, gdy liczy się odporność termiczna i mechaniczna.
  • Wybieram je, gdy łączę miedź, mosiądz, stal lub aluminium w elementach konstrukcyjnych.
  • Wybieram je, gdy połączenie ma być szczelne lub pracować pod ciśnieniem albo w pobliżu ciepła.
  • Rezygnuję z niego przy drobnej elektronice, plastikowych obudowach i tam, gdzie liczy się niska temperatura procesu.

W branży fotowoltaicznej i w układach zasilania ta decyzja ma jeszcze jeden wymiar: koszt awarii bywa wyższy niż koszt samej operacji. Dlatego lepiej dobrać metodę konserwatywnie niż później walczyć z przegrzanym złączem, luźnym stykiem albo korozją wokół połączenia. Gdy trzymam się prostych zasad - dobry metal bazowy, czysta powierzchnia, właściwe spoiwo i kontrolowane grzanie - połączenie zwykle wychodzi równe, trwałe i po prostu przewidywalne.

FAQ - Najczęstsze pytania

Ma sens przy dużych przekrojach, elementach miedzianych, złączach mocy, osprzęcie energetycznym i częściach pracujących w wysokiej temperaturze lub pod wibracją. Nie warto go stosować do drobnych padów na PCB, gniazd z tworzywa ani tam, gdzie wysoka temperatura mogłaby uszkodzić laminat, izolację lub kondensatory. W takich sytuacjach lepsze jest klasyczne lutowanie albo inna metoda łączenia.

Spoiwo srebrne sprawdza się, gdy potrzebna jest duża wytrzymałość i uniwersalność, m.in. do stali, miedzi, mosiądzu i brązu. Miedź-fosfor jest przede wszystkim do połączeń miedź-miedź. Do aluminium i jego stopów stosuje się stopy aluminium-krzem, ale wymagają one bardzo starannego doboru topnika i techniki.

Najważniejsze są czyste powierzchnie, prawidłowa szczelina, odpowiedni topnik i równomierne grzanie całego złącza. Spoiwo powinno wpłynąć do rozgrzanego styku samo, a nie zostać stopione na jego powierzchni. Po lutowaniu trzeba zostawić element do spokojnego ostygnięcia i usunąć resztki topnika.

Najczęściej problem zaczyna się od brudnych, utlenionych powierzchni, zbyt dużej albo zbyt małej szczeliny oraz podawania ciepła tylko na spoiwo. Szkodzi też zły topnik, dobór stopu bez uwzględnienia metalu bazowego i poruszenie elementu podczas stygnięcia. W elektronice dodatkowym ryzykiem jest przegrzanie izolacji i sąsiednich komponentów.
