Mostek H - Sterowanie silnikiem DC. Dobierz, uniknij błędów.

W prostych napędach liczy się nie tylko to, czy silnik rusza, ale też czy da się go zatrzymać, odwrócić i sterować płynnie bez przegrzewania elementów. W praktyce mostek h pozwala zmieniać polaryzację napięcia na silniku DC, dlatego trafia do robotów, prostych automatów, napędów siłowników i wielu projektów z obszaru fotowoltaiki. W tym tekście pokazuję, jak działa ten układ, z czego się składa, jak go dobrać do konkretnego silnika i jakie błędy najczęściej kończą się awarią.

Jak działa odwracanie kierunku w pełnym moście H

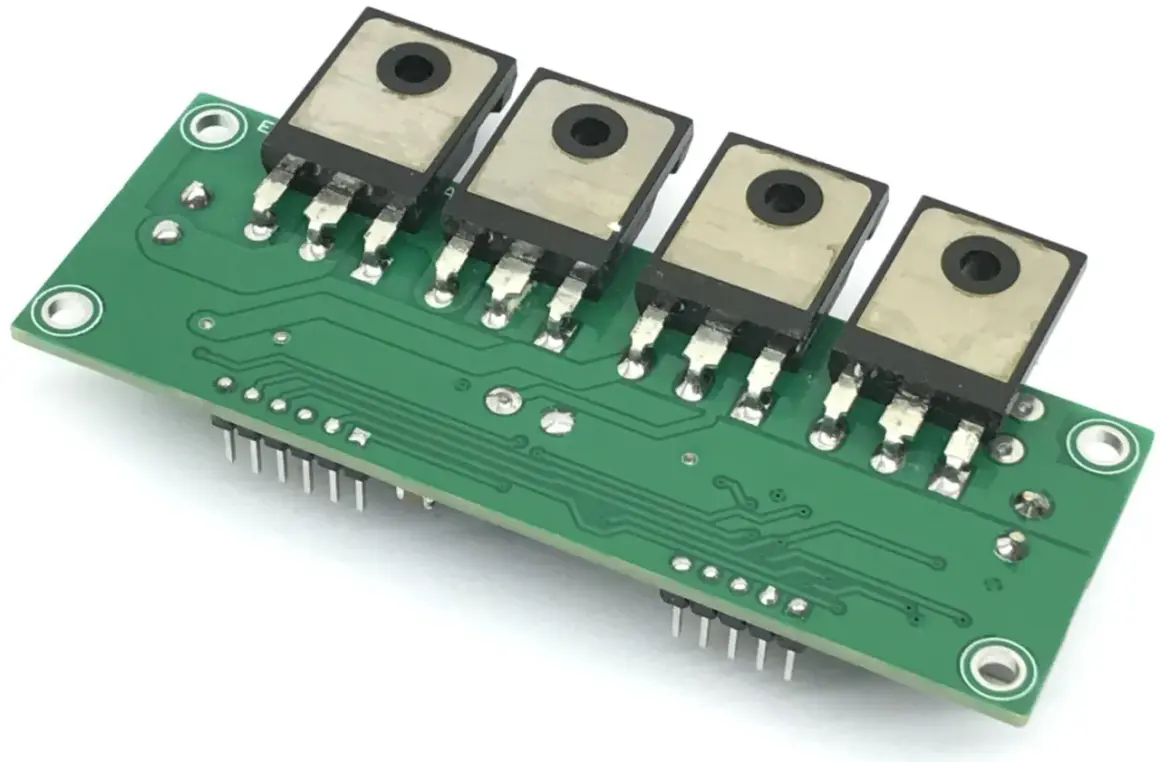

Najprościej mówiąc, pełny mostek to cztery elementy przełączające ułożone tak, by można było podać na silnik napięcie w jedną albo w drugą stronę. Gdy włączam jedną przekątną tranzystorów, prąd płynie przez uzwojenie w jednym kierunku; po włączeniu drugiej przekątnej kierunek prądu się odwraca, a razem z nim zmienia się kierunek obrotów. To dlatego ten sam silnik DC może napędzać mechanizm wysuwania, cofania albo ustawiania położenia.

W praktyce warto rozróżnić cztery stany pracy. Dwa z nich służą do jazdy, a pozostałe do zatrzymania albo hamowania. To drobiazg, ale właśnie na tym etapie zaczynają się różnice między prostym sterowaniem a układem, który naprawdę da się bezpiecznie używać w realnym projekcie.

Trzeba jednak pamiętać, że konkretna logika zależy od użytego drivera. Ja zawsze sprawdzam kartę katalogową, bo w niektórych układach stan hamowania i wybiegu jest opisany inaczej niż w prostych schematach edukacyjnych. Gdy już to rozumiesz, naturalnie przechodzisz do pytania, z czego taki sterownik powinien się składać, żeby działał nie tylko na stole, ale też pod obciążeniem.

Z czego składa się praktyczny driver

W teorii wystarczą cztery przełączniki. W praktyce liczy się kilka dodatkowych elementów, bez których układ szybko zaczyna się grzać, wzbudzać albo resetować elektronikę sterującą. Ja przy doborze drivera zawsze zaczynam nie od modułu, ale od silnika, bo to jego parametry dyktują resztę.

• Tranzystory MOSFET albo bipolarne - wykonują właściwe przełączanie prądu. MOSFET-y mają zwykle mniejsze straty, więc są lepsze tam, gdzie liczy się sprawność.
• Diody zabezpieczające - przejmują energię indukcyjną przy wyłączaniu silnika. Bez nich przepięcia potrafią uszkodzić sterownik.
• Układ sterowania bramek - zapewnia poprawne włączanie tranzystorów. To ważne szczególnie przy wyższych prądach i szybkich przełączeniach.
• Kondensatory odsprzęgające - tłumią szpilki napięcia i zmniejszają zakłócenia w zasilaniu.
• Rezystor pomiarowy prądu - pozwala wykryć przeciążenie i ograniczyć prąd zanim układ się przegrzeje.
• Radiator lub pole miedzi na PCB - odprowadza ciepło, które w małych obudowach robi większą różnicę, niż wygląda na papierze.

W starszych rozwiązaniach, opartych na tranzystorach bipolarnych, spadek napięcia bywa wyraźny i przy niskonapięciowych silnikach jest to realna strata energii. W projektach zasilanych z 5 V lub 6 V każdy dodatkowy volt „zjedzony” przez sterownik jest odczuwalny, bo silnik dostaje po prostu mniej mocy. Z tego powodu od samego początku warto przejść do selekcji, a nie tylko do montażu.

Jak dobrać układ do silnika i zasilania

Dobór nie powinien zaczynać się od pytania „jaki moduł jest popularny”, tylko od tego, jakie obciążenie ma napęd i jak długo będzie pracował. Prąd ciągły, prąd rozruchowy, napięcie zasilania i sposób sterowania logicznego są ważniejsze niż marketingowa nazwa płytki. Z mojego doświadczenia najlepiej sprawdza się podejście z zapasem: 30-50% ponad prąd pracy ciągłej i osobna analiza prądu startowego, który często jest 3-10 razy wyższy niż nominalny.

Jeżeli silnik ma pracować z niskiego napięcia, nie lekceważ spadku na sterowniku. Przy 5 V różnica między układem energooszczędnym a stratnym nie jest akademicką ciekawostką, tylko tym, czy napęd rusza pewnie, czy ledwo się toczy. To naturalnie prowadzi do najczęstszych błędów, bo właśnie tam pojawiają się problemy, które psują nawet dobrze zaprojektowany układ.

1. Sprawdź napięcie znamionowe silnika i nie zakładaj, że „trochę wyższe” zasilanie poprawi moment bez skutków ubocznych.
2. Zmierz prąd roboczy i rozruchowy, bo tylko nominalna wartość nie mówi jeszcze, jak sterownik zachowa się przy starcie.
3. Zweryfikuj poziomy logiczne - część driverów współpracuje bezpośrednio z 3,3 V, a część wymaga pełnych 5 V.
4. Policz odprowadzanie ciepła, szczególnie jeśli napęd ma pracować dłużej niż kilka sekund.
5. Ustal sposób regulacji prędkości - PWM na pinie EN albo na jednej z gałęzi, zależnie od sterownika.

Najczęstsze błędy, które kończą się grzaniem albo resetem sterownika

Najwięcej awarii widzę nie w samym schemacie, tylko w szczegółach montażu. Układ może działać na krótkim przewodzie, na stole i bez obciążenia, a po podłączeniu silnika nagle zaczyna resetować mikrokontroler albo mocno się nagrzewa. To normalny objaw tego, że elektronika mocy nie została potraktowana poważnie już na etapie projektu.

• Brak wspólnej masy między zasilaniem silnika a logiką sterującą. Bez tego sygnały wejściowe przestają być jednoznaczne.
• Za mały zapas prądowy w stosunku do prądu rozruchowego. To jeden z najczęstszych powodów przegrzewania tranzystorów.
• Brak kondensatora przy silniku i przy zasilaniu drivera. Silnik to źródło zakłóceń, nie czyste obciążenie rezystancyjne.
• Przełączanie kierunku bez martwego czasu. Dwa tranzystory tej samej gałęzi nie mogą przez chwilę przewodzić jednocześnie.
• Mylenie wybiegu z hamowaniem. Jeśli mechanizm ma szybko się zatrzymywać, trzeba to zaplanować w logice sterowania.
• Ignorowanie temperatury. Moduł, który działa przez minutę, nie musi działać stabilnie przez godzinę.

W praktyce pomaga też proste uruchamianie krok po kroku: najpierw test z ograniczeniem prądu na zasilaczu laboratoryjnym, potem krótki cykl pracy bez obciążenia, a dopiero później pełny napęd. Dzięki temu od razu widać, czy problem leży w schemacie, w okablowaniu czy w samym silniku. Kiedy układ już jest stabilny, można spojrzeć na to, gdzie naprawdę daje wartość poza klasycznymi robotami i zabawkami.

Gdzie taki układ naprawdę się przydaje w projektach z energią i automatyką

W instalacjach związanych z energią odnawialną pełny mostek pojawia się częściej, niż się wydaje, choć nie zawsze pod tą samą nazwą. W małych trackerach fotowoltaicznych, siłownikach ustawiających kąt panelu, klapach wentylacyjnych w skrzynkach akumulatorowych czy prostych mechanizmach ochronnych trzeba po prostu zmienić kierunek pracy napędu. Tam liczy się nie tylko sama funkcja, ale też niskie straty, odporność na temperaturę i powtarzalność działania.

• Trackery PV - silnik lub siłownik musi korygować pozycję panelu w dwie strony, zwykle krótko, ale regularnie.
• Mechanizmy wentylacyjne - układ steruje otwieraniem i zamykaniem klap, co poprawia bezpieczeństwo akumulatorów i elektroniki.
• Małe automaty domowe - bramy, zasuwy, zamki i przestawne uchwyty korzystają z tej samej zasady odwracania polaryzacji.
• Napędy serwisowe - czasem wystarczy prosty siłownik DC, żeby ustawić element dokładnie tam, gdzie ma pracować.

W takich zastosowaniach nie wygrywa najbardziej rozbudowany układ, tylko ten, który ma rozsądny pobór własny i potrafi przejść przez codzienną eksploatację bez niespodzianek. W systemach z panelami solarnymi to szczególnie ważne, bo strata energii na samym sterowaniu jest po prostu stratą realnej produkcji. Dlatego na końcu zostawiam kilka praktycznych zasad, które najczęściej decydują o tym, czy napęd będzie działał latami, czy tylko do pierwszego przeciążenia.

Co robię, żeby układ pracował stabilnie przez długi czas

Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia niezawodność, byłby to zapas. Zapas prądowy, zapas termiczny i zapas w jakości zasilania robią większą różnicę niż efektowny schemat. W praktyce dobrze sprawdzają się trzy proste nawyki: porządne odsprzęgnięcie zasilania, testy na ograniczonym prądzie i przewidywanie najgorszego scenariusza, czyli zatrzymanego wirnika.

• Dodaj bezpiecznik albo ograniczenie prądowe tam, gdzie napięcie i prąd mogą realnie uszkodzić układ.
• Oddziel przewody mocy od sygnałowych, żeby zakłócenia z silnika nie wchodziły do logiki sterującej.
• Użyj radiatora lub większego pola miedzi, jeśli driver pracuje przy wyższych prądach przez dłuższy czas.
• Sprawdź kierunek na małej mocy przed pełnym obciążeniem, zwłaszcza gdy napęd ma krańcówki albo mechaniczne ograniczniki.
• W instalacji 12/24 V zadbaj o dobre połączenia śrubowe i solidne złącza, bo luźny styk potrafi narobić więcej szkody niż sam projekt.

Jeżeli budujesz amatorski tracker fotowoltaiczny albo prosty napęd do automatyki w domu, to właśnie takie detale robią największą różnicę. Sam układ zmiany kierunku jest prosty, ale dopiero poprawny dobór, chłodzenie i zabezpieczenie zasilania sprawiają, że działa przewidywalnie także po wielu cyklach pracy.
