Silnik komutatorowy to prosty, ale bardzo charakterystyczny napęd: na pierwszy rzut oka wygląda niepozornie, a w praktyce potrafi dać wysoki moment rozruchowy i szeroki zakres obrotów. W tym tekście rozkładam go na czynniki pierwsze: pokazuję budowę, wyjaśniam zasadę działania, opisuję iskrzenie oraz podpowiadam, kiedy taki napęd ma sens, a kiedy lepiej postawić na nowsze rozwiązanie. Zostawiam też kilka praktycznych wskazówek eksploatacyjnych, bo właśnie tam najczęściej pojawiają się błędy.
Najważniejsze fakty, które warto znać od razu
- Napęd z komutatorem zmienia kierunek prądu w wirniku tak, aby moment obrotowy był utrzymany w jednym kierunku.
- Najważniejsze elementy to stojan, wirnik, komutator, szczotki, wał i łożyska.
- Niewielkie iskrzenie może być normalne, ale intensywne łukowanie zwykle oznacza zużycie albo zły stan pracy.
- To rozwiązanie jest proste i tanie, lecz zwykle wymaga większej uwagi serwisowej niż układ bezszczotkowy.
- W urządzeniach zasilanych z baterii, a tym bardziej z energii z instalacji PV, sprawność i trwałość często przemawiają za nowszym napędem.
Jak działa napęd z komutatorem

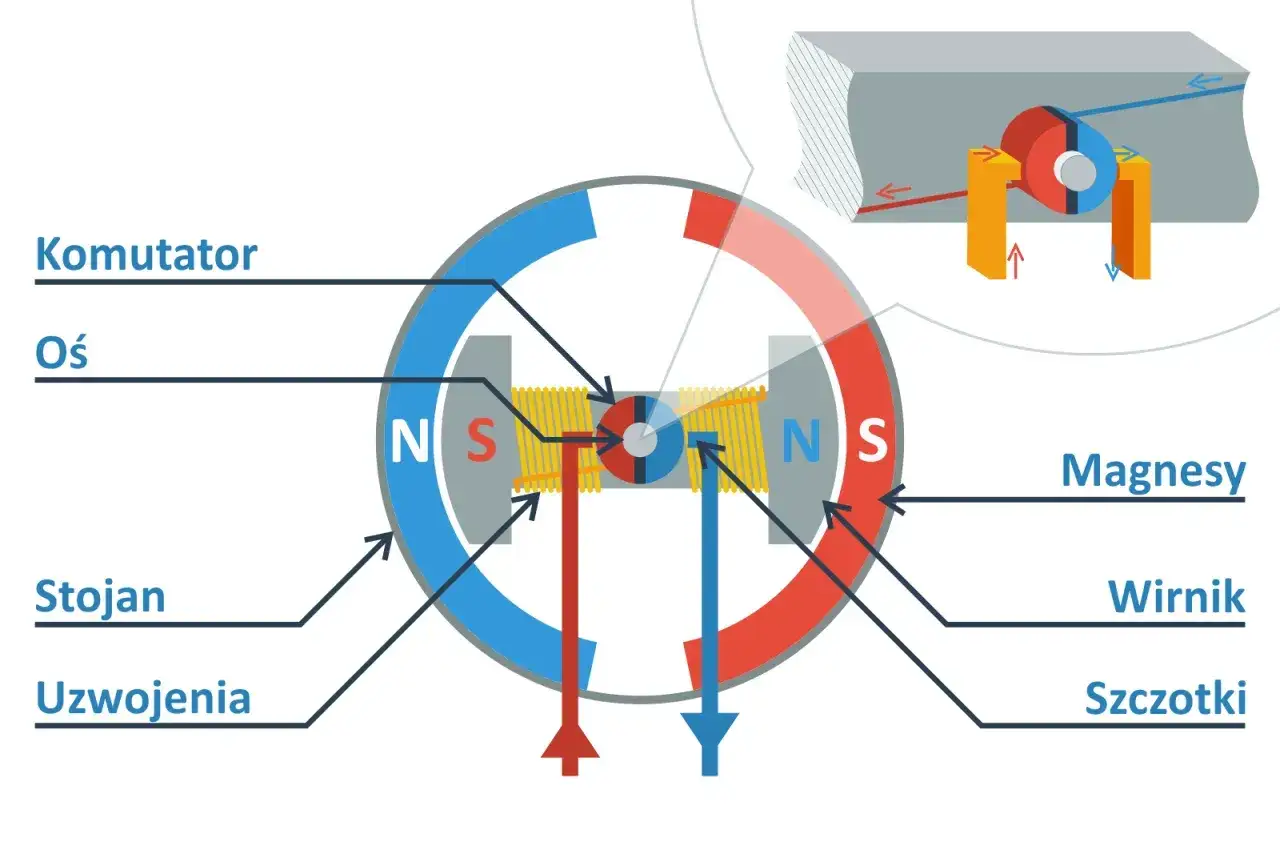

Mechanika działania jest w gruncie rzeczy prosta. Prąd płynie ze źródła do szczotek, potem trafia na segmenty komutatora i dalej do uzwojenia wirnika, czyli części wirującej, którą w elektrotechnice nazywa się też twornikiem. Gdy przewodnik z prądem znajduje się w polu magnetycznym stojana, pojawia się siła powodująca obrót.
Najważniejszy jest jednak moment, w którym komutator odwraca kierunek prądu w uzwojeniu. Bez tego wirnik po pewnym obrocie znalazłby się w położeniu, w którym moment napędowy zanika albo zaczyna działać w niekorzystnym kierunku. Dzięki przełączaniu prądu silnik może obracać się dalej, zamiast zatrzymać się w martwym punkcie.
To właśnie ten prosty mechanizm sprawia, że taki napęd ma dobre własności rozruchowe i potrafi pracować w szerokim zakresie prędkości. W odmianach szeregowych i uniwersalnych widać to szczególnie mocno: ruszają energicznie, ale przy wyższych obrotach wymagają już lepszej kontroli obciążenia. Żeby zrozumieć, skąd biorą się te cechy, trzeba najpierw rozłożyć konstrukcję na części.
Z czego składa się układ i co robi każdy element
W praktyce nie ma tu wielu elementów, ale każdy z nich ma znaczenie. Gdy jeden zaczyna pracować gorzej, cały napęd szybko traci kulturę pracy. Poniżej rozpisuję najważniejsze części i ich funkcje.
| Element | Rola | Co wpływa na pracę |
|---|---|---|
| Stojan | Tworzy pole magnetyczne. W prostych konstrukcjach robią to magnesy trwałe, w innych uzwojenie wzbudzenia. | Decyduje o sile pola, a więc o momencie i charakterystyce obrotów. |
| Wirnik, czyli twornik | To część obracająca się, w której płynie prąd i powstaje moment obrotowy. | Jakość uzwojeń i wyważenie wpływają na drgania, hałas i trwałość. |
| Komutator | Przełącza połączenia uzwojenia tak, by prąd w odpowiednim momencie zmieniał kierunek. | Zużycie segmentów i ich czystość bezpośrednio wpływają na iskrzenie. |
| Szczotki | Doprowadzają prąd do obracającego się komutatora. | Najczęściej są grafitowe lub węglowe; ich docisk i stan mocno wpływają na jakość pracy. |
| Wał i łożyska | Przenoszą ruch obrotowy na napędzane urządzenie. | Zużycie łożysk zwiększa hałas, tarcie i temperaturę. |
| Obudowa i chłodzenie | Chronią układ i odprowadzają ciepło. | Słaby przepływ powietrza przyspiesza przegrzewanie i zużycie szczotek. |
Warto też pamiętać o jednej praktycznej rzeczy: w urządzeniach sieciowych spotyka się odmianę uniwersalną, która konstrukcyjnie jest bliska temu samemu pomysłowi, ale została przystosowana do pracy zarówno z prądem stałym, jak i przemiennym. Z punktu widzenia użytkownika oznacza to jedno: ten typ napędu jest bardzo elastyczny, ale nie jest bezobsługowy. I właśnie dlatego kolejnym tematem jest iskrzenie oraz to, kiedy trzeba zacząć reagować.
Dlaczego pojawia się iskrzenie i kiedy trzeba reagować
Iskrzenie na styku szczotek i komutatora nie zawsze oznacza awarię. W takim układzie przełączanie prądu odbywa się mechanicznie, więc drobne iskry mogą się pojawiać naturalnie. Problem zaczyna się wtedy, gdy łuk jest wyraźny, długotrwały albo towarzyszy mu zapach spalenizny, spadek mocy, nierówna praca lub wyraźnie większy hałas.
Najczęstsze przyczyny są dość przyziemne: zużyte szczotki, zabrudzony komutator, pył ze ścierających się elementów, zbyt mały docisk szczotek, przeciążenie albo uszkodzenie uzwojenia wirnika. W praktyce to często układ naczyń połączonych. Zły stan jednego elementu przyspiesza zużycie kolejnych.
| Objaw | Co może oznaczać | Na co patrzę najpierw |
|---|---|---|
| Drobne, krótkie iskry | Zjawisko może być normalne przy pracy komutacyjnej. | Czy napęd nie jest nadmiernie obciążony. |
| Silne łukowanie | Zużyte szczotki, brudny komutator albo problem z dociskiem. | Stan szczotek i powierzchnię komutatora. |
| Nierówna praca i spadek mocy | Nieprawidłowa komutacja, uszkodzenie uzwojenia lub zbyt duże tarcie. | Hałas łożysk, zapach, temperaturę obudowy. |

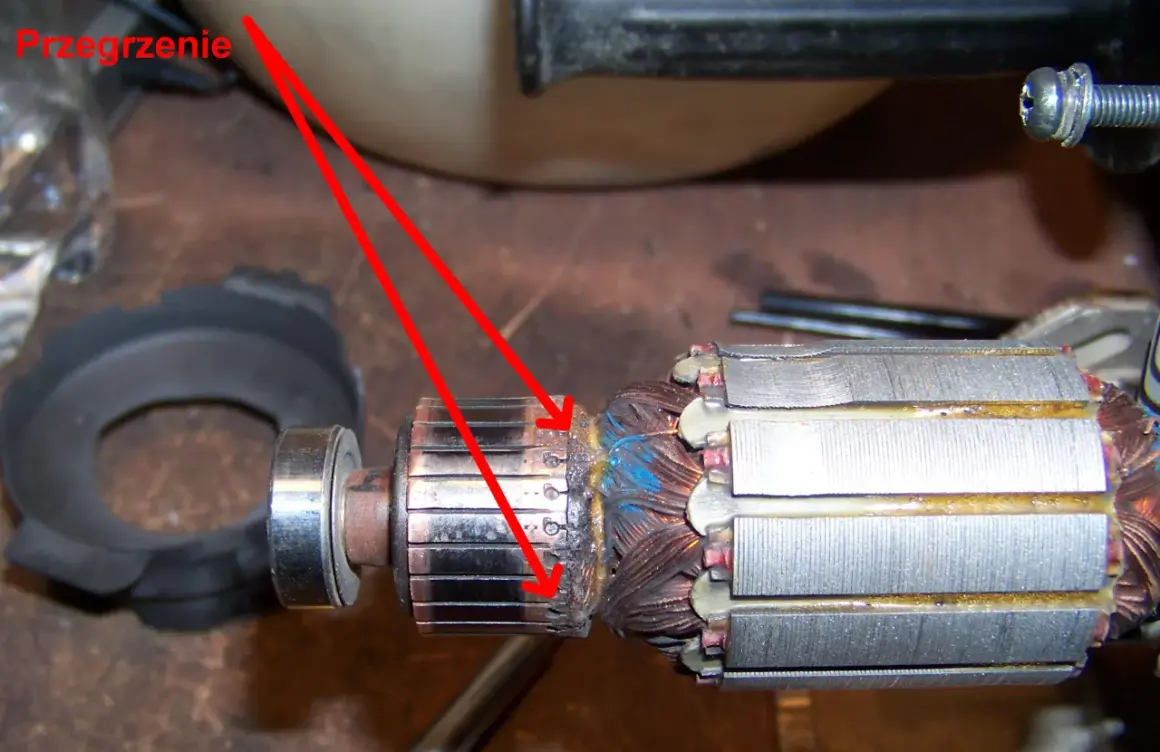

| Wyraźne grzanie się obudowy | Przeciążenie, słabe chłodzenie lub wewnętrzne straty. | Warunki wentylacji i czas pracy pod obciążeniem. |
Z perspektywy elektroniki jest jeszcze jeden minus, którego nie widać od razu: mechaniczne przełączanie prądu generuje zakłócenia elektromagnetyczne. To dlatego taki napęd bywa mniej wygodny tam, gdzie pracuje czuła elektronika sterująca albo gdzie liczy się wysoka kultura pracy. Jeśli jednak urządzenie ma działać długo, zwłaszcza z małego źródła energii, sama możliwość obrotu to za mało - liczy się też sprawność.
Gdzie ten napęd ma sens, a gdzie lepszy będzie układ bezszczotkowy
Ja patrzę na taki napęd przede wszystkim przez pryzmat kompromisu. Oferuje prostą konstrukcję, niski koszt wejścia i łatwe sterowanie, ale płaci za to sprawnością, trwałością szczotek i wyższą potrzebą serwisu. Właśnie dlatego nadal spotyka się go w narzędziach ręcznych, starszych odkurzaczach, prostych napędach domowych i urządzeniach, w których liczy się moc rozruchowa oraz niska cena.
| Kryterium | Układ z komutatorem | Układ bezszczotkowy |
|---|---|---|
| Koszt zakupu | Zwykle niższy | Zwykle wyższy |
| Sterowanie | Prostsze konstrukcyjnie | Wymaga elektroniki sterującej |
| Sprawność | Niższa przez tarcie szczotek i straty komutacji | Zwykle wyższa |
| Serwis | Wymaga okresowej kontroli szczotek i komutatora | Mniej czynności eksploatacyjnych |
| Hałas i zakłócenia | Większe ryzyko hałasu i zakłóceń | Z reguły lepsza kultura pracy |
| Zastosowanie | Sprzęt tani, narzędzia, urządzenia o pracy przerywanej | Sprzęt energooszczędny, dłuższa praca ciągła, systemy bateryjne |
W urządzeniach zasilanych z baterii, a tym bardziej w rozwiązaniach, które mają korzystać z energii z fotowoltaiki, przewaga bezszczotkowego napędu często jest po prostu praktyczna. Mniejsze straty oznaczają dłuższy czas pracy albo niższe zapotrzebowanie na energię. Z drugiej strony nie zawsze warto przepłacać, jeśli urządzenie ma pracować krótko, okazjonalnie i bez skomplikowanych wymagań. Wtedy prosty napęd komutatorowy nadal może być rozsądnym wyborem.
Jak eksploatować go bez niepotrzebnych problemów
Najwięcej awarii nie bierze się z jednej spektakularnej usterki, tylko z drobnych zaniedbań. Dlatego w codziennej eksploatacji zwracam uwagę na kilka prostych zasad, które realnie wydłużają życie szczotek i komutatora.
- Dbaj o chłodzenie i drożność kanałów wentylacyjnych, bo przegrzanie przyspiesza zużycie.
- Nie przeciążaj urządzenia przez długi czas, szczególnie przy niskich obrotach i wysokim poborze prądu.
- Kontroluj stan szczotek, zwłaszcza gdy silnik zaczyna pracować głośniej albo pojawia się wyraźniejsze iskrzenie.
- Wymieniaj szczotki parami, aby zachować równy docisk i stabilną komutację.
- Oczyszczaj komutator delikatnie i zgodnie z zaleceniami producenta, bez agresywnego szlifowania.
- Nie ignoruj zapachu spalenizny, drgań ani nagłego spadku mocy, bo to często pierwszy sygnał większego problemu.
W praktyce najważniejsze jest to, by nie traktować tego napędu jak elementu „bezobsługowego”. On działa dobrze wtedy, gdy ma zapewnione czyste warunki pracy, odpowiedni docisk szczotek i rozsądne obciążenie. Takie podejście nie tylko ogranicza awarie, ale też zmniejsza straty energii, co ma znaczenie wszędzie tam, gdzie liczy się oszczędność.
Co zapamiętać, gdy liczy się prosty, tani i przewidywalny napęd
Jeśli miałbym jednym zdaniem opisać ten typ konstrukcji, powiedziałbym tak: to rozwiązanie sprawdzone, proste i nadal użyteczne, ale wyraźnie bardziej wymagające serwisowo niż nowoczesne napędy bezszczotkowe. Dla sprzętu o pracy krótkiej, przerywanej lub budżetowej potrafi być bardzo sensownym wyborem. Dla urządzeń energooszczędnych, cichych i pracujących długo na jednym ładowaniu zwykle lepiej sprawdza się technologia nowsza.
Jeżeli patrzysz na napęd przez pryzmat elektroniki i zużycia energii, kluczowe są trzy rzeczy: sprawność, zakłócenia i trwałość elementów stykowych. Właśnie w tych punktach różnice między starszą konstrukcją a nowszym rozwiązaniem stają się najbardziej odczuwalne. Ja traktuję to jako uczciwy kompromis: prostota i niski koszt po jednej stronie, większe straty i większa obsługa po drugiej.
W praktyce najlepsza decyzja zależy od tego, jak często urządzenie pracuje, jak długo ma działać na jednym źródle energii i czy jego otoczenie toleruje hałas oraz zakłócenia. To właśnie te kryteria, a nie sama nazwa napędu, powinny ostatecznie przesądzić o wyborze.
